117.1.1 OG peremkapocs FeZn 40x5 laposvas és 8-10 köracél összekötésére 1 csavaros 11701102
nettó 2 866 Ft
117.1.1 OG peremkapocs FeZn 40x5 laposvas és 8-10 köracél összekötésére 1 csavaros 11701102

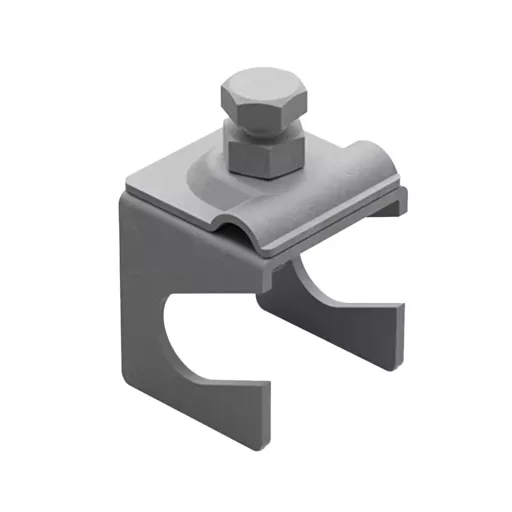

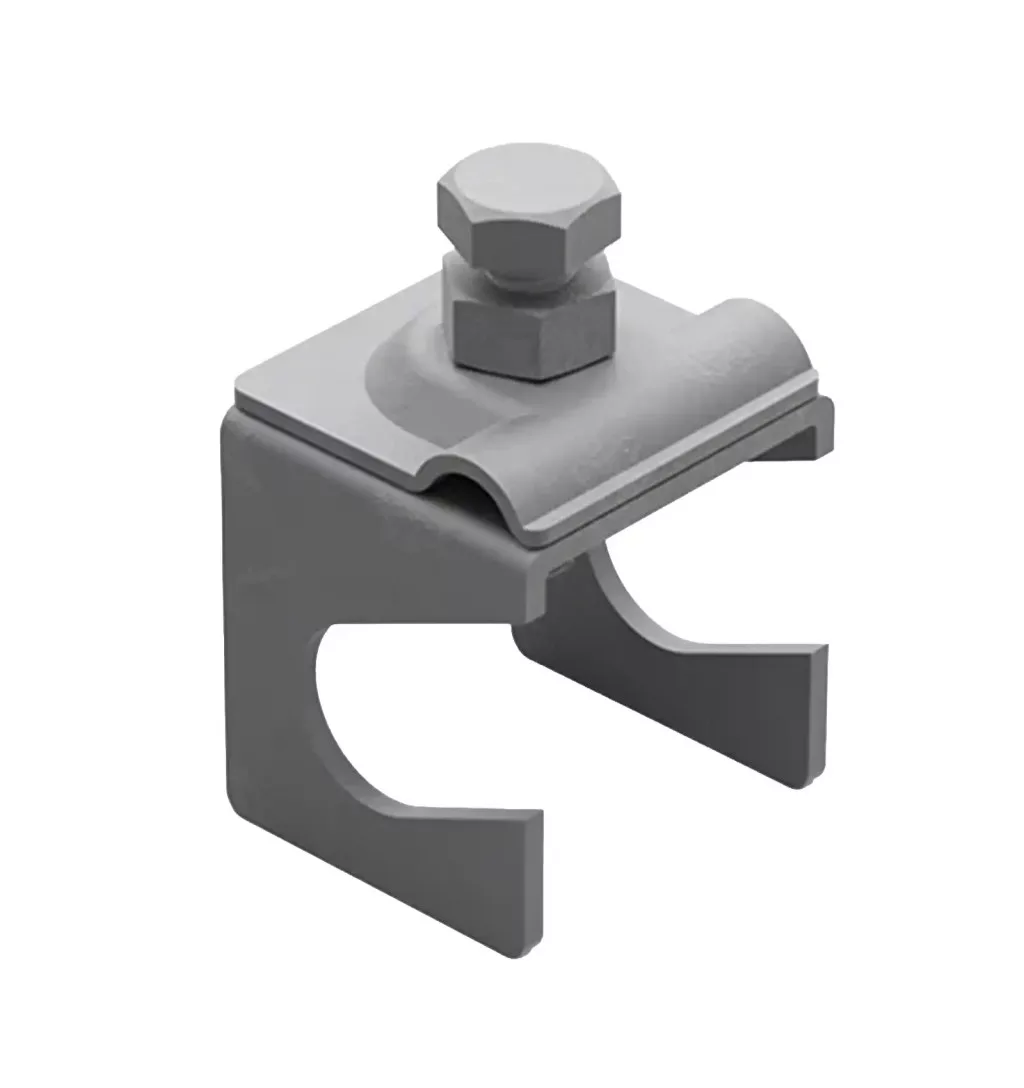

A tűzihorganyzott acélból készült, egycsavaros peremkapocs legfeljebb 40 × 5 mm-es laposvezető és 8–10 mm átmérőjű körvezető összekötésére használható. A kapocs földelési és villámvédelmi rendszerek csatlakozóelemeként alkalmazható.
Gyors termékösszefoglaló
Az OG típusú csatlakozókapocs laposvezető és köracél összekötésére készült. A megengedett legnagyobb laposvezető-méret 40 × 5 mm, a csatlakoztatható körvezető átmérője 8–10 mm.
Fő előnyök
- Laposvezető és körvezető összekötéséhez
- Legfeljebb 40 × 5 mm-es laposvashoz
- 8–10 mm átmérőjű köracélhoz
- Egycsavaros kialakítás
- Tűzihorganyzott acél kivitel
- Földelőrúdhoz történő csatlakoztatásra is használható
- 22 mm átmérőjű alapozási betonacélhoz alkalmazható
- M10 × 40 mm-es csavarral
Ideális választás, ha…
- laposvezetőt és körvezetőt szeretnél összekötni;
- legfeljebb 40 × 5 mm-es laposvasat használsz;
- 8–10 mm átmérőjű köracélhoz keresel csatlakozókapcsot;
- 22 mm átmérőjű alapozási betonacélhoz szükséges kapcsot választasz;
- földelőrúdhoz szeretnél laposvezetőt csatlakoztatni;
- tűzihorganyzott acél kivitelre van szükséged.
Ajánlott felhasználás
A kapocs legfeljebb 40 × 5 mm-es laposvezető és 8–10 mm átmérőjű körvezető összekötésére alkalmazható. Használható laposvezető és 22 mm átmérőjű alapozási betonacél, valamint laposvezető és földelőrúd csatlakoztatására is.
Részletes termékleírás
Az OG kialakítású peremkapocs földelési és villámvédelmi vezetők csatlakoztatására szolgáló elem. A legnagyobb megengedett laposvezető-méret 40 × 5 mm, a körvezető csatlakozási tartománya 8–10 mm.
A kapocs tűzihorganyzott acélból készül. A tűzihorganyzott kivitel anyagjelölése St/tZn, illetve FeZn.

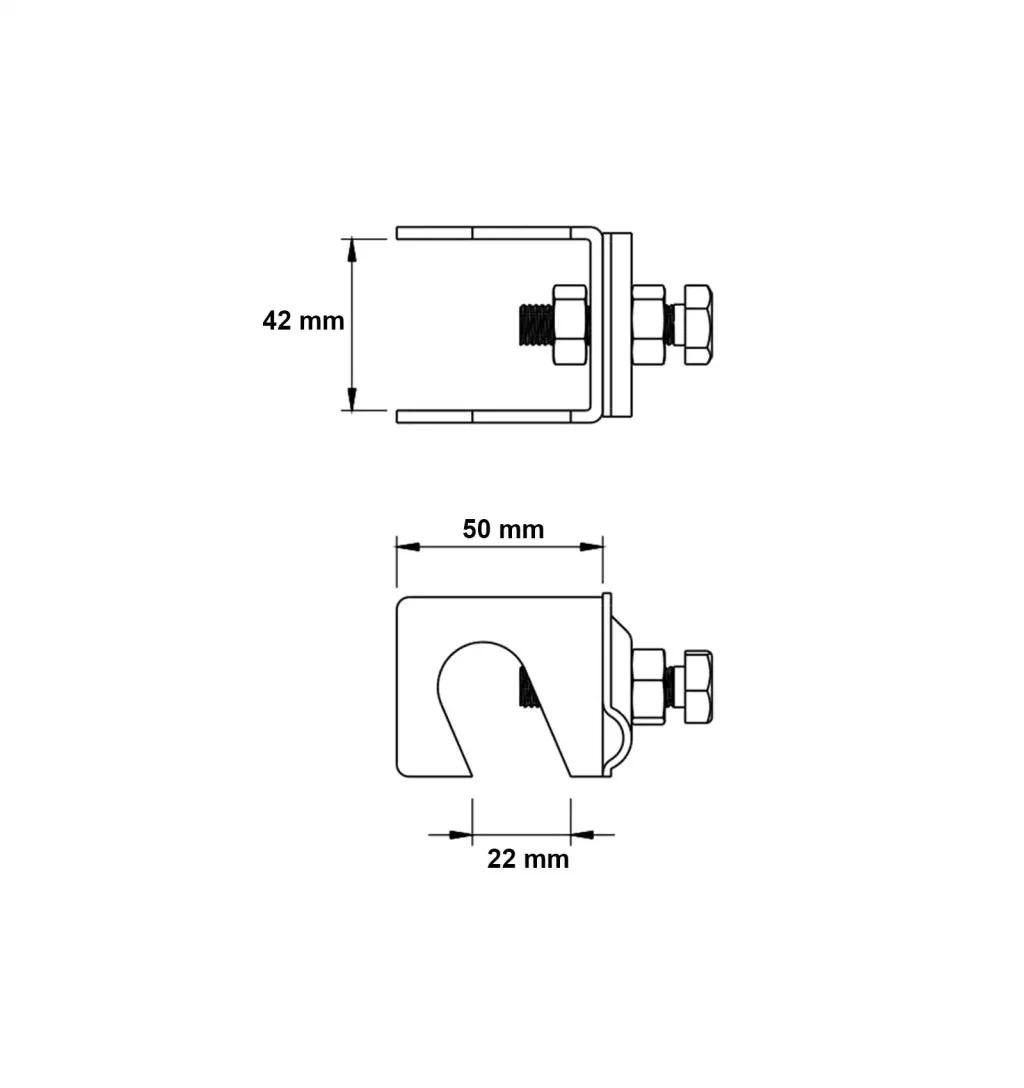

A csatlakozóelem egycsavaros kialakítású, M10 × 40 mm-es csavarral rendelkezik. Az A méret 42 mm, a B méret 50 mm, a C méret Ø22 mm.
A megfelelő változat kiválasztásakor ellenőrizni kell a laposvezető méretét, a köracél átmérőjét, az alapozási betonacél vagy földelőrúd méretét, valamint a szükséges anyagkivitelt.
Összefoglaló specifikáció
| Tulajdonság | Érték |
|---|---|
| Terméktípus | Peremkapocs |
| Típus | 117001 |
| Katalógusszám | 11700102 |
| Kivitel | Egycsavaros |
| Anyag | Tűzihorganyzott acél |
Műszaki adatok
| Műszaki jellemző | Érték |
|---|---|
| Laposvezető legnagyobb mérete | 40 × 5 mm |
| Körvezető átmérője | 8–10 mm |
| Alapozási betonacél átmérője | 22 mm |
| A méret | 42 mm |
| B méret | 50 mm |
| C méret | Ø22 mm |
| Csavar | M10 × 40 mm |
| Anyagjelölés | St/tZn, FeZn |
Csatlakoztatható vezetők
| Csatlakoztatható elem | Méret |
|---|---|
| Laposvezető | Legfeljebb 40 × 5 mm |
| Körvezető | 8–10 mm átmérő |
| Alapozási betonacél | 22 mm átmérő |
| Földelőrúd | Csatlakoztatásra használható |
Kompatibilitás és használati javaslat
A kapocs a megadott 40 × 5 mm-es legnagyobb laposvezető-mérethez és 8–10 mm átmérőjű köracélhoz választható. Alapozási betonacélhoz történő alkalmazásnál a 22 mm-es átmérőt kell ellenőrizni.
A kiválasztás előtt a csatlakoztatandó vezetők méretét, anyagát, a kapocs tűzihorganyzott acél kivitelét és az M10 × 40 mm-es csavarkialakítást is figyelembe kell venni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Mire használható a peremkapocs?
Laposvezető és körvezető, alapozási betonacél vagy földelőrúd összekötésére használható.
Mekkora laposvezető csatlakoztatható hozzá?
Legfeljebb 40 × 5 mm méretű laposvezető csatlakoztatható hozzá.
Mekkora köracélhoz használható?
8–10 mm átmérőjű köracélhoz használható.
Használható alapozási betonacélhoz?
Igen, 22 mm átmérőjű alapozási betonacél és laposvezető összekötésére használható.
Használható földelőrúd csatlakoztatásához?
Igen, laposvezető és földelőrúd összekötésére is használható.
Milyen anyagból készül?
Tűzihorganyzott acélból készül, anyagjelölése St/tZn, illetve FeZn.
Milyen csavarral rendelkezik?
Egy darab M10 × 40 mm-es csavarral rendelkezik.
Mit kell ellenőrizni a kiválasztás előtt?
Ellenőrizni kell a laposvezető méretét, a köracél vagy alapozási betonacél átmérőjét, valamint a tűzihorganyzott acél anyagkivitel megfelelőségét.
