17.1 OC 135/8-10 talpas tartó 135mm eltartással/ 8-10mm befogatással 7x7cm talp 91700101
nettó 2 061 Ft
17.1 OC 135/8-10 talpas tartó 135mm eltartással/ 8-10mm befogatással 7x7cm talp 91700101

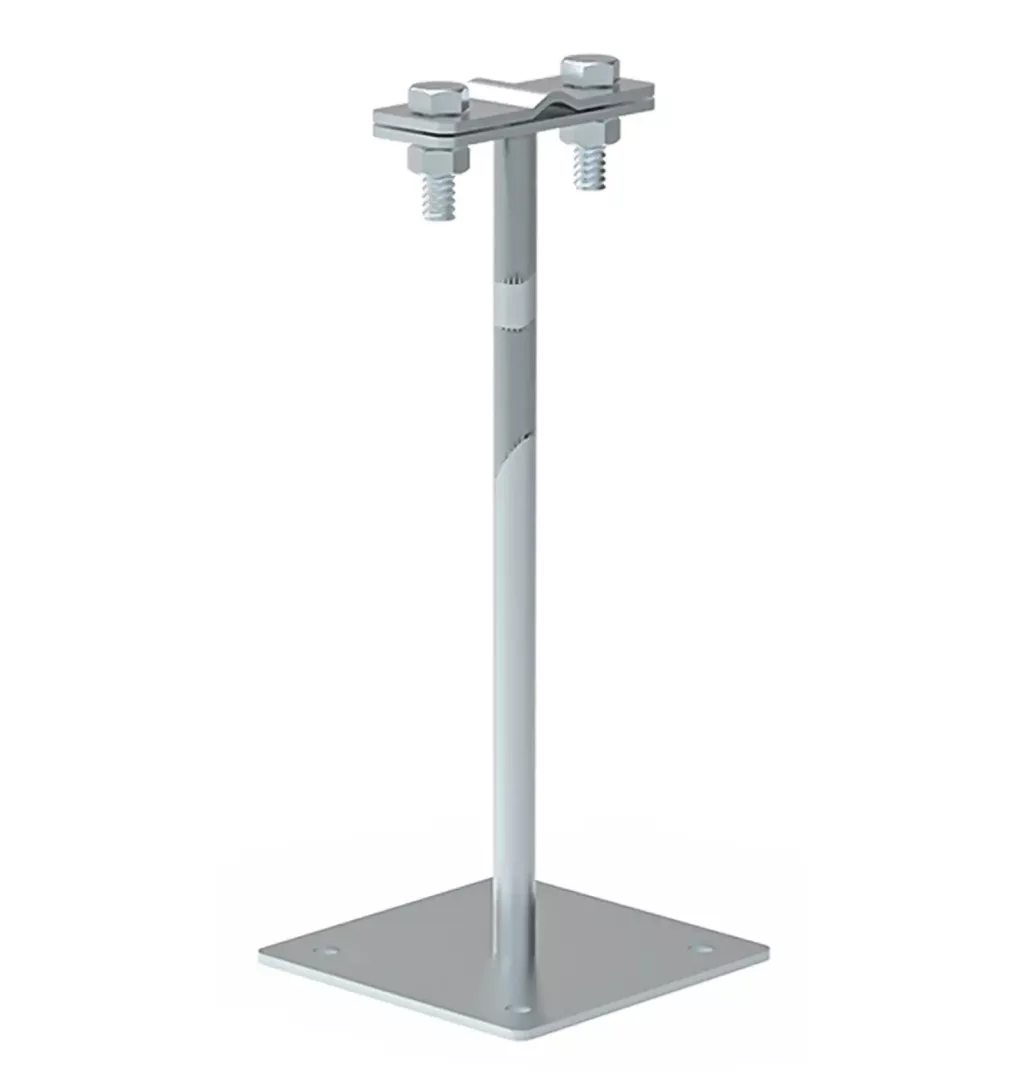

A horganyzott acélból készült speciális tetővezeték-tartó 8–10 mm átmérőjű vezeték rögzítésére használható fémlemezzel fedett tetőkön. A 70 × 70 mm-es talppal és 135 mm-es eltartással rendelkező elem csavarozással, szegezéssel vagy ragasztással szerelhető.
Gyors termékösszefoglaló
A 17.1 típusú talpas tartó tetőn vezetett, 8–10 mm átmérőjű vezeték rögzítésére szolgál. A talp mérete 70 × 70 mm, az eltartás 135 mm, a rögzítéshez két M6 × 16 mm-es csavar tartozik a kialakításhoz.
Fő előnyök
- 8–10 mm átmérőjű vezeték rögzítéséhez
- Fémlemezzel fedett tetőkhöz
- 135 mm-es eltartás
- 70 × 70 mm-es talpméret
- Horganyzott acél kivitel
- Csavarozható vagy szegezhető
- Ragasztással is szerelhető
- Két M6 × 16 mm-es csavar
Ideális választás, ha…
- fémlemezzel fedett tetőn szeretnél vezetéket rögzíteni;
- 8–10 mm átmérőjű vezetékhez keresel tartót;
- 135 mm-es eltartásra van szükséged;
- 70 × 70 mm-es talppal rendelkező változatot keresel;
- csavarozással, szegezéssel vagy ragasztással szeretnéd rögzíteni a tartót;
- horganyzott acél kivitelt választasz.
Ajánlott felhasználás
Fémlemezzel fedett tetőkön vezetett, 8–10 mm átmérőjű vezeték rögzítésére használható. A talpas kialakítás csavarozott, szegezett vagy ragasztott szerelést tesz lehetővé.
A kiválasztás előtt ellenőrizni kell a vezeték átmérőjét, a szükséges 135 mm-es eltartást, a 70 × 70 mm-es talpméretet és a tetőfelülethez megfelelő rögzítési módot.
Részletes termékleírás
A speciális tetővezeték-tartó horganyzott acélból készül. Fémlemezzel fedett tetőn 8–10 mm átmérőjű vezeték rögzítésére használható.

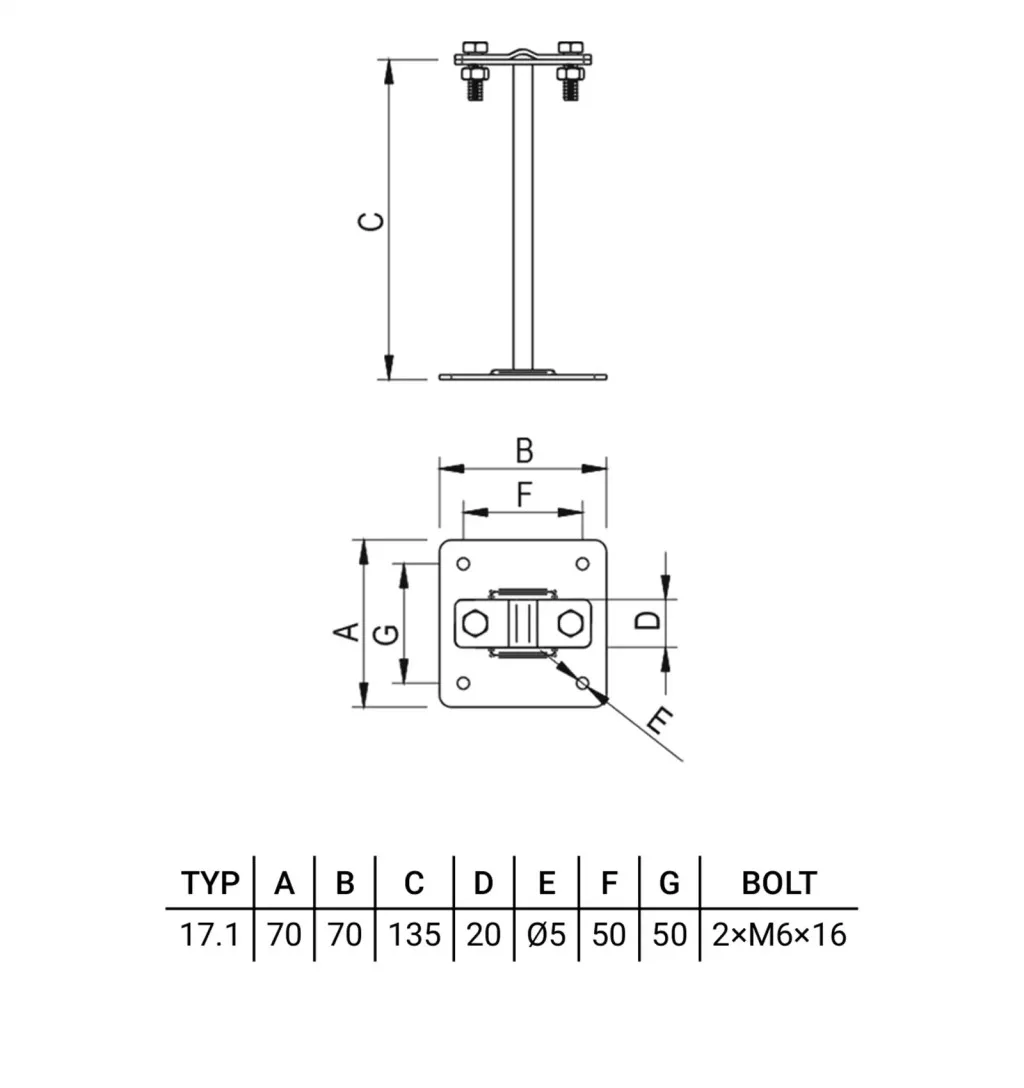

A tartó A és B mérete egyaránt 70 mm, így a talp mérete 70 × 70 mm. A C méret, vagyis az eltartás 135 mm. A további megadott méretek: D 20 mm, E Ø5 mm, F 50 mm és G 50 mm.
A szerelőelem csavarozással vagy szegezéssel rögzíthető, valamint ragasztásos szerelésre is alkalmas. A csavarméret 2 × M6 × 16 mm.
A gyártó , a típusjelölés 17.1, a katalógusszám 91700101.
Összefoglaló specifikáció
| Tulajdonság | Érték |
|---|---|
| Katalógusszám | 91700101 |
| Típus | 17.1 |
| Terméktípus | Talpas tetővezeték-tartó |
| Anyag | Horganyzott acél |
| Anyagjelölés | St/Zn |
| Vezeték átmérője | 8–10 mm |
Műszaki adatok
| Műszaki jellemző | Érték |
|---|---|
| Talp mérete | 70 × 70 mm |
| Eltartás | 135 mm |
| A méret | 70 mm |
| B méret | 70 mm |
| C méret | 135 mm |
| D méret | 20 mm |
| E méret | Ø5 mm |
| F méret | 50 mm |
| G méret | 50 mm |
| Csavar | 2 × M6 × 16 mm |
Kompatibilitás
| Ellenőrizendő jellemző | Követelmény |
|---|---|
| Tetőfedés | Fémlemez |
| Vezetékátmérő | 8–10 mm |
| Rögzítési mód | Csavarozás, szegezés vagy ragasztás |
| Eltartási méret | 135 mm |
A tartó kiválasztásakor a 8–10 mm-es vezetékátmérőt, a fémlemez tetőfedést, a szükséges 135 mm-es eltartást és a rögzítési módot kell ellenőrizni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Mire használható a talpas tartó?
Fémlemezzel fedett tetőn vezetett, 8–10 mm átmérőjű vezeték rögzítésére használható.
Mekkora vezeték rögzíthető benne?
8–10 mm átmérőjű vezeték rögzíthető benne.
Mekkora az eltartás?
Az eltartás 135 mm.
Mekkora a tartó talpa?
A talp mérete 70 × 70 mm.
Milyen anyagból készül?
Horganyzott acélból készül, anyagjelölése St/Zn.
Milyen módon rögzíthető?
Csavarozással, szegezéssel vagy ragasztással rögzíthető.
Milyen csavarral rendelkezik?
Két darab M6 × 16 mm-es csavarral rendelkezik.
Mit kell ellenőrizni a kiválasztás előtt?
Ellenőrizni kell a tetőfedés anyagát, a vezeték 8–10 mm-es átmérőjét, a szükséges 135 mm-es eltartást és a megfelelő rögzítési módot.
