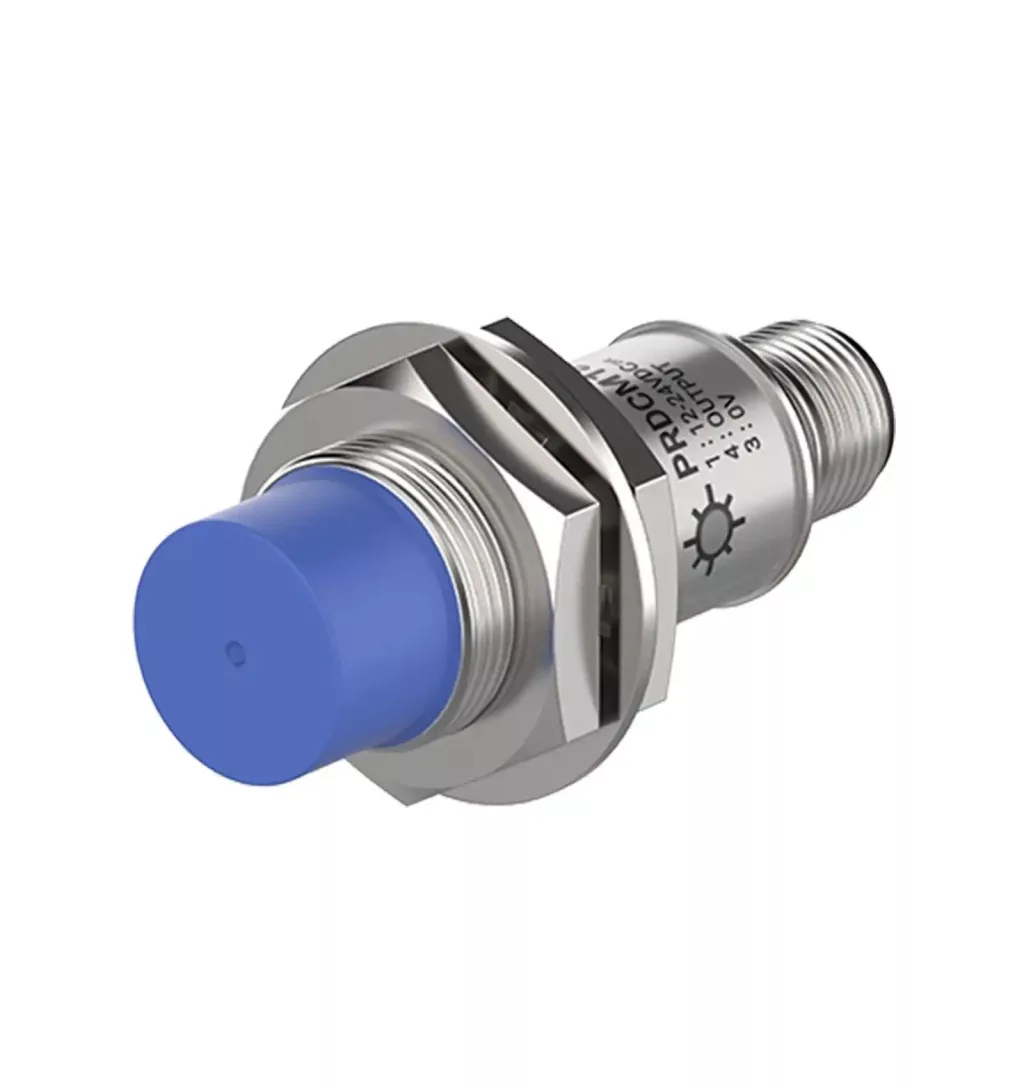

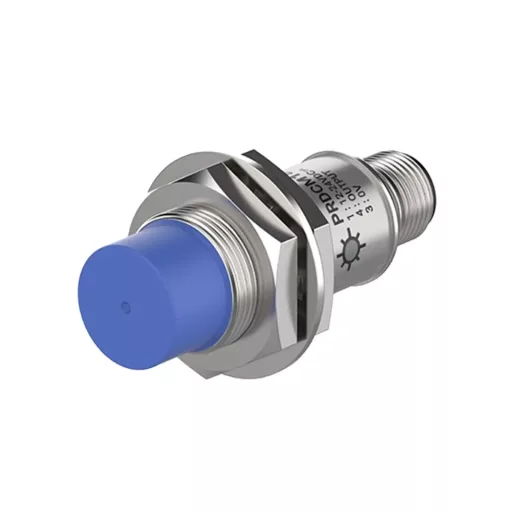

Autonics PRDCM18-14DP Indukciós érzékelő PNP/NO 10-30VDC IP67 M18
nettó 13 678 Ft
Autonics PRDCM18-14DP indukciós érzékelő PNP/NO 10–30 V DC IP67 M18
Hengeres kialakítású, nagy érzékelési távolságú közelítésérzékelő fém tárgyak érintésmentes észleléséhez. A nem síkba építhető, M18 méretű érzékelő 14 mm névleges érzékelési távolsággal, PNP normálisan nyitott kimenettel és M12 csatlakozással rendelkezik.
Gyors termékösszefoglaló
| Gyártó | Autonics |
|---|---|
| Típus | PRDCM18-14DP |
| Érzékelési elv | Induktív |
| Kimenet | PNP, normálisan nyitott (NO) |
| Működési feszültség | 10–30 V DC |
| Érzékelési távolság | 14 mm |
| Házméret | M18, Ø18 mm |
| Csatlakozás | M12 csatlakozó |
| Védettség | IP67 |
Fő előnyök
- Fém tárgyak érintésmentes érzékelése
- 14 mm-es, nagy érzékelési távolság
- PNP normálisan nyitott kimenet
- Széles, 10–30 V DC működési feszültségtartomány
- Piros LED-es működésjelzés
- M12 csatlakozó a bontható elektromos bekötéshez
- IP67 védettség porral és víz behatolásával szemben
- Beépített túlfeszültség-, rövidzárlati túláram- és fordított polaritás elleni védelem
Ideális választás
Megfelelő választás olyan automatizálási, gépészeti és vezérléstechnikai feladatokhoz, ahol fémből készült alkatrészek, munkadarabok vagy gépelemek jelenlétét kell mechanikus érintkezés nélkül érzékelni. A PNP/NO kimenet a kompatibilis vezérlőbemenetekhez csatlakoztatható.
Ajánlott felhasználás
- Fém munkadarabok jelenlétének érzékelése
- Gépalkatrészek véghelyzetének érintésmentes felügyelete
- Gyártó- és szerelősorok érzékelési feladatai
- Anyagmozgató és adagolóberendezések
- Ipari automatizálási rendszerek
- PLC-alapú vezérlések érzékelő bemenetei
Részletes termékleírás
Az induktív közelítésérzékelő fémtárgyak jelenlétét fizikai érintkezés nélkül érzékeli. A hengeres, menetes M18 ház rögzítőanyákkal szerelhető fel, az érzékelő elektromos csatlakoztatása pedig M12 csatlakozón keresztül történik.
A 14 mm-es névleges érzékelési távolság szabványos, 40 × 40 × 1 mm méretű vastárgyra vonatkozik. A nem síkba építhető kialakítás miatt az érzékelő aktív felületének környezetében megfelelő szabad teret kell biztosítani.
A PNP normálisan nyitott kimenet érzékeléskor kapcsol. A működési állapotot piros LED jelzi. A legfeljebb 200 mA terhelhetőségű vezérlőkimenetet túlfeszültség, kimeneti rövidzárlati túláram és fordított tápfeszültség-polaritás ellen beépített áramkörök védik.
Az IP67 védettségű konstrukció poros és nedvességnek kitett ipari környezetben is alkalmazható a megadott környezeti feltételek betartásával. A ház és a rögzítőanyák nikkelezett sárgarézből, az érzékelőfelület pedig PBT műanyagból készül.
Érzékelési és villamos adatok
| Beépítési mód | Nem síkba építhető |
|---|---|
| Érzékelőfelület átmérője | Ø18 mm |
| Érzékelési távolság | 14 mm |
| Hiszterézis | Az érzékelési távolság legfeljebb 10%-a |
| Szabványos érzékelt tárgy | 40 × 40 × 1 mm, vas |
| Válaszfrekvencia | 200 Hz |
| Működésjelző | Piros LED |
| Névleges tápfeszültség | 12–24 V DC, hullámosság legfeljebb 10% |
| Működési feszültség | 10–30 V DC |
| Áramfelvétel | Legfeljebb 10 mA |
| Kimenet típusa | PNP, normálisan nyitott (NO) |
| Vezérlőkimenet terhelhetősége | Legfeljebb 200 mA |
| Maradékfeszültség | Legfeljebb 1,5 V |
| Védelmi áramkörök | Túlfeszültség-védelem, kimeneti rövidzárlati túláramvédelem és fordított polaritás elleni védelem |
Mechanikai és környezeti adatok
| Szigetelési ellenállás | Legalább 50 MΩ, 500 V DC mérőfeszültségnél |
|---|---|
| Villamos szilárdság | 1500 V AC, 50/60 Hz, 1 perc |
| Rezgésállóság | 1,0 mm amplitúdó, 10–55 Hz, X, Y és Z irányban 2 órán keresztül |
| Ütésállóság | 500 m/s², megközelítőleg 50 G, X, Y és Z irányban 3 alkalommal |
| Környezeti hőmérséklet | −25 és +70 °C között, fagyás és páralecsapódás nélkül |
| Tárolási hőmérséklet | −30 és +80 °C között, fagyás és páralecsapódás nélkül |
| Környezeti páratartalom | 35–95% relatív páratartalom, fagyás és páralecsapódás nélkül |
| Védettségi fokozat | IP67, IEC szabvány szerint |
| Csatlakozó típusa | M12 csatlakozó |
| Ház és rögzítőanya anyaga | Nikkelezett sárgaréz |
| Alátét anyaga | Nikkelezett vas |
| Érzékelőfelület anyaga | PBT |
| Nettó tömeg | Megközelítőleg 41 g |
| Csomagolt tömeg | Megközelítőleg 81 g |
Fontos szerelési tudnivaló
A nem síkba építhető érzékelő aktív felületét nem szabad teljesen fémfelületbe süllyeszteni. A környező fém alkatrészek és más érzékelők elhelyezésénél be kell tartani a gyártói szerelési távolságokat. A bekötés előtt ellenőrizni kell a tápfeszültséget, a kimenet típusát, a csatlakozó érintkezőinek kiosztását és a vezérlőbemenet kompatibilitását.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen tárgyakat érzékel ez az érzékelő?
Induktív működési elve miatt fémből készült tárgyak érintésmentes érzékelésére használható.
Mekkora az érzékelési távolsága?
A névleges érzékelési távolság 14 mm, 40 × 40 × 1 mm méretű szabványos vastárgy használata esetén.
Mit jelent a PNP/NO kimenet?
A PNP kimenet kapcsoláskor pozitív feszültségi szintet biztosít a kimeneten. Az NO jelölés normálisan nyitott működést jelent, vagyis a kimenet érzékeléskor kapcsol.
Mekkora tápfeszültségről működtethető?
A névleges tápfeszültsége 12–24 V DC, a megengedett működési feszültségtartománya 10–30 V DC.
Síkba építhető az érzékelő?
Nem. Ez nem síkba építhető kivitel, ezért az aktív érzékelőfelület körül megfelelő szabad teret kell hagyni.
Milyen csatlakozással rendelkezik?
M12 típusú csatlakozással rendelkezik. A csatlakozókábelt a vezérlőrendszerhez és a szükséges kábelhosszhoz megfelelően kell kiválasztani.
Mit jelent az IP67 védettség?
Az IP67 védettségi fokozat teljes porbehatolás elleni védelmet és az előírt feltételek szerinti ideiglenes vízbemerítés elleni védelmet jelöl.
Van működésjelzője?
Igen, a kapcsolási állapotot piros LED jelzi.
