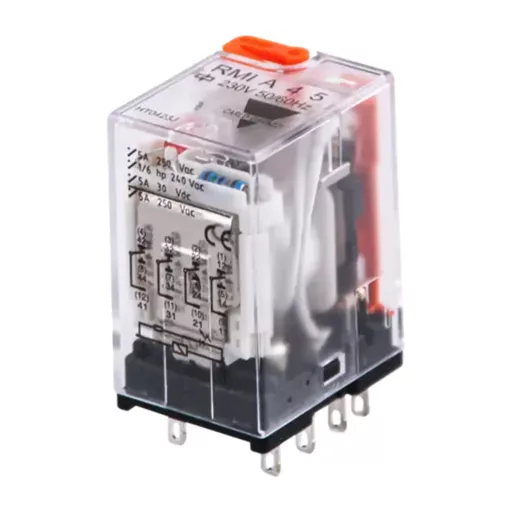

Carlo Gavazzi RMIA4524VAC relé 4 váltó 5A 24VAC kézi működtetés, LED kijelző

A 24 V AC tekercsfeszültségű ipari elektromechanikus relé négy váltóérintkezővel rendelkezik. Dugaszolható, 14 pólusú kivitelű, névleges érintkezőárama 5 A, kapcsolási feszültsége legfeljebb 250 V AC vagy 30 V DC.

Gyors termékösszefoglaló

A Carlo Gavazzi RMI sorozatba tartozó relé 4PDT, más néven négy váltóérintkezős kapcsolási kialakítást kínál. LED-es működésjelzéssel és kézi működtetési lehetőséggel rendelkezik, kompatibilis 14 pólusú reléfoglalatba csatlakoztatható.

Fő előnyök

• Négy váltóérintkezős, 4PDT kialakítás
• 5 A névleges érintkezőáram
• 24 V AC névleges tekercsfeszültség
• 250 V AC vagy 30 V DC kapcsolási feszültség
• Dugaszolható, 14 pólusú csatlakozás
• LED-es működésjelzés
• Kézi működtetési lehetőség
• Aranyozott érintkezőfelület
• 1 µm-nél vastagabb aranybevonat
• Foglalatba szerelhető ipari kivitel

Ideális választás, ha…

• négy különálló váltóérintkezőre van szükséged;
• 24 V AC vezérlőfeszültség áll rendelkezésre;
• 5 A névleges érintkezőáramú relét keresel;
• 14 pólusú, dugaszolható kialakítás szükséges;
• fontos a LED-es működésjelzés;
• kézi működtetéssel ellátott változatot szeretnél;
• aranyozott érintkezőfelületű ipari relét választasz.

Ajánlott felhasználás

Ipari vezérlő- és kapcsolóáramkörökben használható négy különálló áramkör működtetésére. A négy váltóérintkező mindegyike alaphelyzetben nyitott és alaphelyzetben zárt érintkezési lehetőséget biztosít.

Alkalmazható kapcsolószekrényekben, automatizálási rendszerekben, jelző- és vezérlőáramkörökben, valamint más kompatibilis villamos berendezésekben. A beépítéshez a 14 pólusú lábkiosztással és a relé villamos jellemzőivel kompatibilis foglalat szükséges.

Részletes termékleírás

Az RMI sorozatú ipari elektromechanikus relé négy váltóérintkezőt tartalmaz. A 4PDT, illetve 4 Form C kapcsolási forma négy egymástól elkülönített váltóérintkezős áramkör kapcsolását teszi lehetővé.

A relé minden váltóérintkezője egy közös, egy alaphelyzetben zárt és egy alaphelyzetben nyitott érintkezési ponttal rendelkezik. A négy váltóérintkező összesen négy NO és négy NC érintkezési funkciót biztosít.

A tekercs névleges vezérlőfeszültsége 24 V AC, 50 Hz. Egyenfeszültségű tekercstápláláshoz ez a változat nem használható.

Az érintkezők névleges árama 5 A. A megadott kapcsolási feszültség 250 V AC vagy 30 V DC. A kapcsolható terhelést minden esetben a fogyasztó jellege és villamos tulajdonságai szerint kell ellenőrizni.

A csatlakozóelem 14 pólusú, dugaszolható kialakítású, ezért megfelelő reléfoglalatba helyezhető. A LED-es kijelzés a relé vezérlési állapotának ellenőrzését segíti.

Az érintkezők beryllium-réz anyagúak, felületük 1 µm-nél vastagabb aranybevonattal rendelkezik. A pontos termékváltozat jelölése RMIA4524VAC/5.

Műszaki adatok

Kialakítás és csatlakozás

Kompatibilitás és kiválasztási javaslat

A relé tekercséhez 24 V AC tápellátás szükséges. A 24 V AC tekercsfeszültséget nem szabad összekeverni az érintkezők által kapcsolható 250 V AC vagy 30 V DC feszültséggel.

A beépítéshez 14 pólusú dugaszolható kialakítással és megfelelő lábkiosztással rendelkező reléfoglalat szükséges. A foglalat pontos típusát a relé csatlakozási adatai alapján kell kiválasztani.

A kapcsolható terhelést a fogyasztó jellege szerint kell ellenőrizni. A motoros, induktív, kapacitív vagy nagy bekapcsolási áramú terhelések megengedett kapcsolási értéke eltérhet az 5 A névleges adattól.
