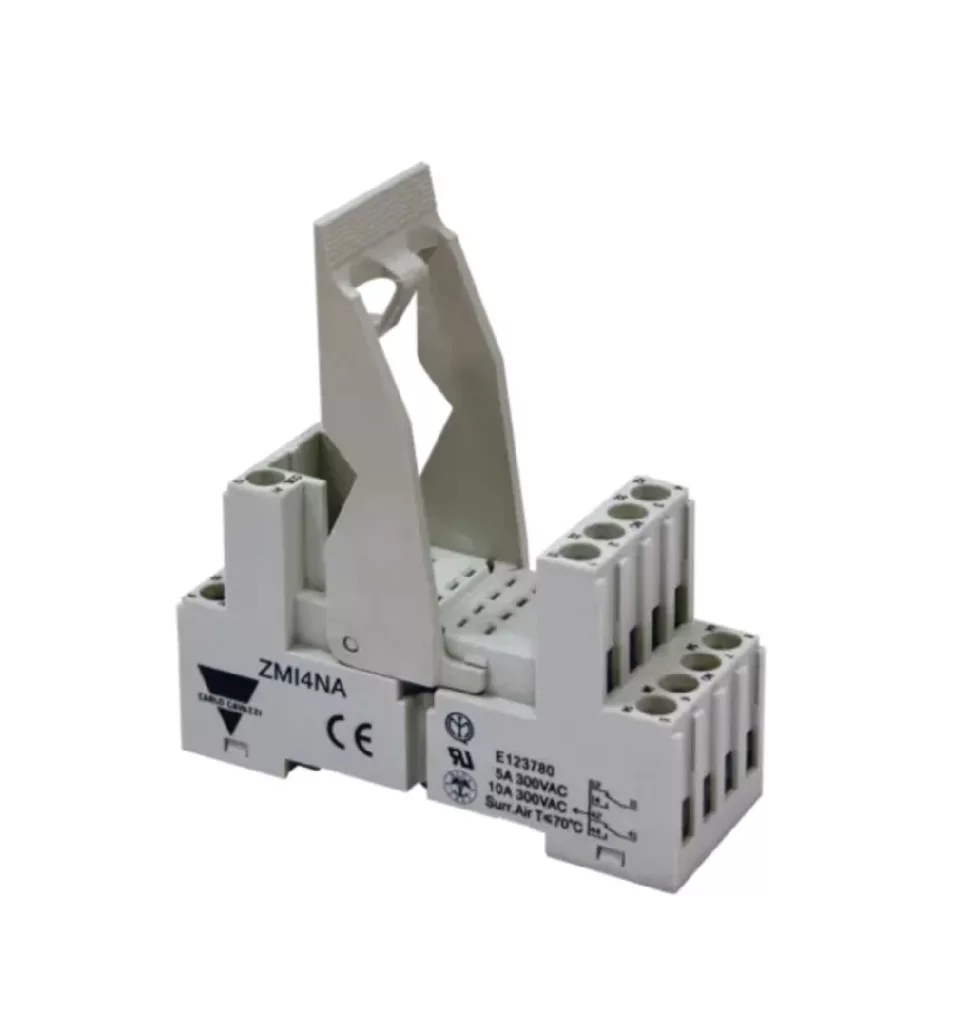

Carlo Gavazzi ZMI4NA relé foglalat RMIA reléhez 10A 0,5-2,5 mm² vezeték befogadóképesség, kilökőkarral és feliratozólapkával
nettó 1 172 Ft
Carlo Gavazzi ZMI4NA relé foglalat RMIA reléhez 10A 0,5-2,5 mm² vezeték befogadóképesség, kilökőkarral és feliratozólapkával
14 pólusú, csavaros bekötésű ipari reléfoglalat RMIA elektromechanikus reléhez. A 10 A névleges áramerősségű foglalat 35 mm-es DIN-sínre szerelhető, kétszintes kapocselrendezéssel, felszerelt műanyag rögzítőkarral és feliratozólapkával rendelkezik.
Gyors termékösszefoglaló
A ZMI4NAS típusjelű foglalat 4PDT, vagyis négy váltóérintkezős RMIA ipari relék csatlakoztatására szolgál. A vezetékcsatlakozás csavaros kapcsokon keresztül történik, a befogadható vezeték keresztmetszete 0,5–2,5 mm². A foglalat szélessége 75 mm, mélysége 27 mm.
Fő előnyök
- RMIA ipari elektromechanikus reléhez készült
- 14 pólusú kialakítás
- 4PDT, négy váltóérintkezős reléhez
- 10 A névleges áramerősség
- 0,5–2,5 mm² vezeték-befogadóképesség
- Csavaros vezetékcsatlakozás
- Kétszintes kapocselrendezés
- 35 mm-es kalapsínre szerelhető
- Felszerelt műanyag rögzítőkarral
- Feliratozólapkával
- 75 mm szélesség
- 27 mm mélység
Ideális választás, ha…
- RMIA ipari elektromechanikus reléhez keresel foglalatot;
- 14 pólusú, 4PDT relécsatlakozásra van szükséged;
- 35 mm-es DIN-sínre szeretnéd felszerelni a foglalatot;
- csavaros vezetékbekötést szeretnél használni;
- 0,5–2,5 mm² keresztmetszetű vezetékeket csatlakoztatsz;
- műanyag rögzítőkarral és feliratozólapkával ellátott foglalatot keresel.
Ajánlott felhasználás
RMIA sorozatú ipari elektromechanikus relé fogadására, DIN-sínes kapcsoló- és vezérlőberendezésekben történő alkalmazásra használható. A kétszintes csavaros kapocselrendezés a relé érintkezőihez kapcsolódó vezetékek bekötését teszi lehetővé.
Részletes termékleírás
A reléfoglalat 14 pólusú, és 4PDT, vagyis négy váltóérintkezős RMIA ipari elektromechanikus relé csatlakoztatására készült. Névleges áramerőssége 10 A.
A vezetékek rögzítése csavaros kapcsokon keresztül történik. A kapcsok két szinten helyezkednek el, a befogadható vezeték keresztmetszete 0,5–2,5 mm². A relé és a foglalat csatlakozása dugaszolható kialakítású.
A foglalat 35 mm-es kalapsínre szerelhető. Szélessége 75 mm, mélysége 27 mm. A felszerelt műanyag rögzítőkar a behelyezett relé rögzítését szolgálja, a feliratozólapka pedig az áramköri vagy készülékazonosító feltüntetését teszi lehetővé.
Összefoglaló specifikáció
| Tulajdonság | Érték |
|---|---|
| Márka | Carlo Gavazzi |
| Terméktípus | Ipari reléfoglalat |
| Kompatibilis relé | RMIA ipari elektromechanikus relé |
| Pólusok száma | 14 |
| Érintkezők kialakítása | 4PDT, 4 váltóérintkező |
| Névleges áramerősség | 10 A |
| Vezeték-befogadóképesség | 0,5–2,5 mm² |
| Szerelési mód | 35 mm-es DIN-sín |
Műszaki adatok
| Műszaki adat | Érték |
|---|---|
| Típusjelölés | ZMI4NAS |
| Foglalat kivitele | 14 pólusú |
| Reléérintkezők kialakítása | 4PDT, 4 váltóérintkező |
| Névleges áramerősség | 10 A |
| Vezeték keresztmetszete | 0,5–2,5 mm² |
| Vezetékbekötés | Csavaros kapcsok |
| Kapocselrendezés | Kétszintes |
| Relécsatlakozás | Dugaszolható |
| DIN-sín mérete | 35 mm |
| Szélesség | 75 mm |
| Mélység | 27 mm |
| Rögzítőkar | Műanyag, felszerelve |
| Feliratozólapka | Tartozék |
Kompatibilitás
A foglalat RMIA sorozatú, 14 pólusú, négy váltóérintkezős ipari elektromechanikus relé csatlakoztatására készült. A felszerelés 35 mm-es DIN-sínre történik.
Kiválasztás előtt ellenőrizni kell a relé pontos típusát, 14 pólusú csatlakozókiosztását, a 4PDT érintkezőkialakítást és a kapcsolni kívánt áramkör műszaki követelményeit.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen reléhez használható a foglalat?
RMIA sorozatú ipari elektromechanikus reléhez használható.
Hány pólusú a foglalat?
A foglalat 14 pólusú.
Mekkora a névleges áramerőssége?
A névleges áramerősség 10 A.
Milyen keresztmetszetű vezeték csatlakoztatható?
A csatlakoztatható vezeték keresztmetszete 0,5–2,5 mm².
Hogyan történik a vezetékek bekötése?
A vezetékek bekötése kétszintes elrendezésű csavaros kapcsokon keresztül történik.
Milyen sínre szerelhető?
35 mm-es kalapsínre, vagyis DIN-sínre szerelhető.
Tartozik hozzá relérögzítő elem?
Igen, a műanyag rögzítőkar felszerelve található a foglalaton.
Tartozik hozzá feliratozólapka?
Igen, a feliratozólapka a termék tartozéka.
