Csatári Plast CSP24.ES146 PVT-K-L Á-V Fm-U 1/3 fázisú kombinált villanyóra szekrény lábazattal (n+é) földkábeles
nettó 279 133 Ft

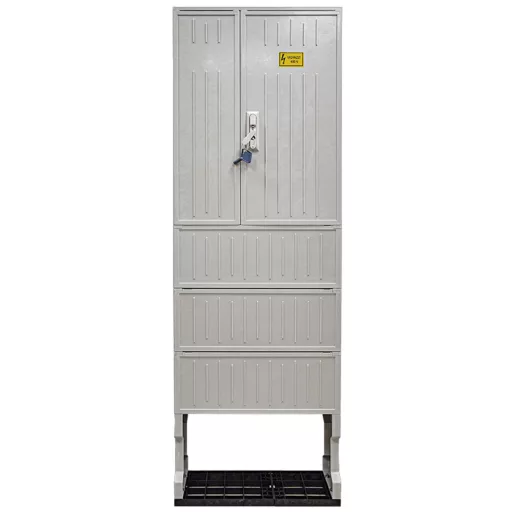

Csatári Plast CSP24.ES146 (PVT-K-L Á-V Fm-U) – M63.80A & V32A földkábeles mérőhely
Földkábeles, szabadon álló szerelt mérőhely egy felhasználási helyhez, beépített fogyasztói főelosztóval. A Csatári Plast CSP24.ES146 (PVT-K-L Á-V Fm-U) kombinált villanyóra szekrény a legújabb, 2025-ös rendszerengedélyezett kivitelben érhető el, amely megfelel a magyar áramszolgáltatók előírásainak és támogatja a modern energiafelhasználási igényeket, beleértve a H tarifát, GEO tarifát, inverteres rendszereket és elektromos autótöltőket is.
Miért válassza a CSP24.ES146 mérőhelyet?
- 2025-ös továbbfejlesztett rendszerengedélyezett kivitel
- Földkábeles csatlakozás (K kivitel)
- 1 felhasználási hely kialakítására
- Beépített fogyasztói főelosztó
- IP65 por- és vízálló kivitel
- IK08 ütésállóság
- Kompakt, keskeny kialakítás (250 mm mélység)
- Beépített szellőző a páraképződés csökkentésére

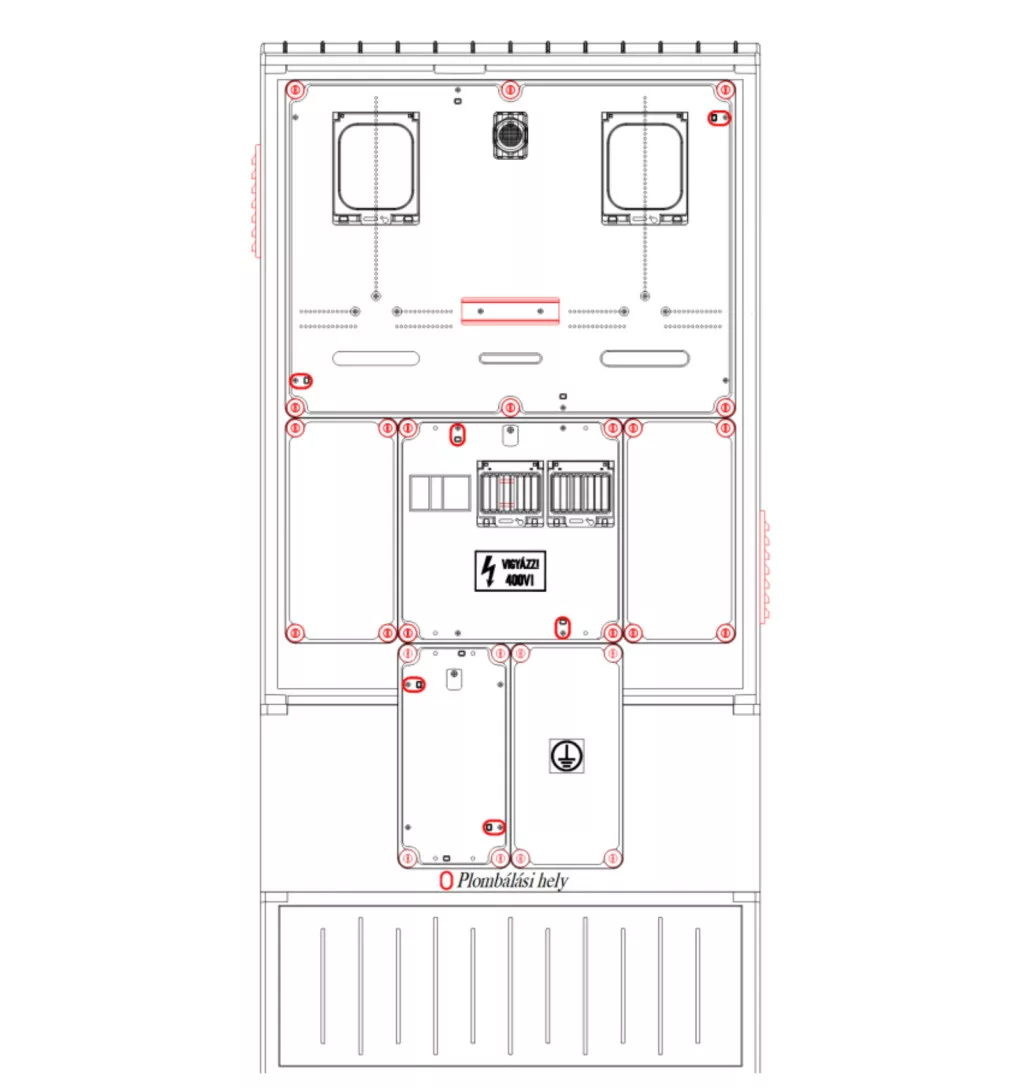

- Lakatolható mérőablak a nagyobb biztonságért
- Autótöltő, H tarifa és GEO tarifa fogadására is alkalmas

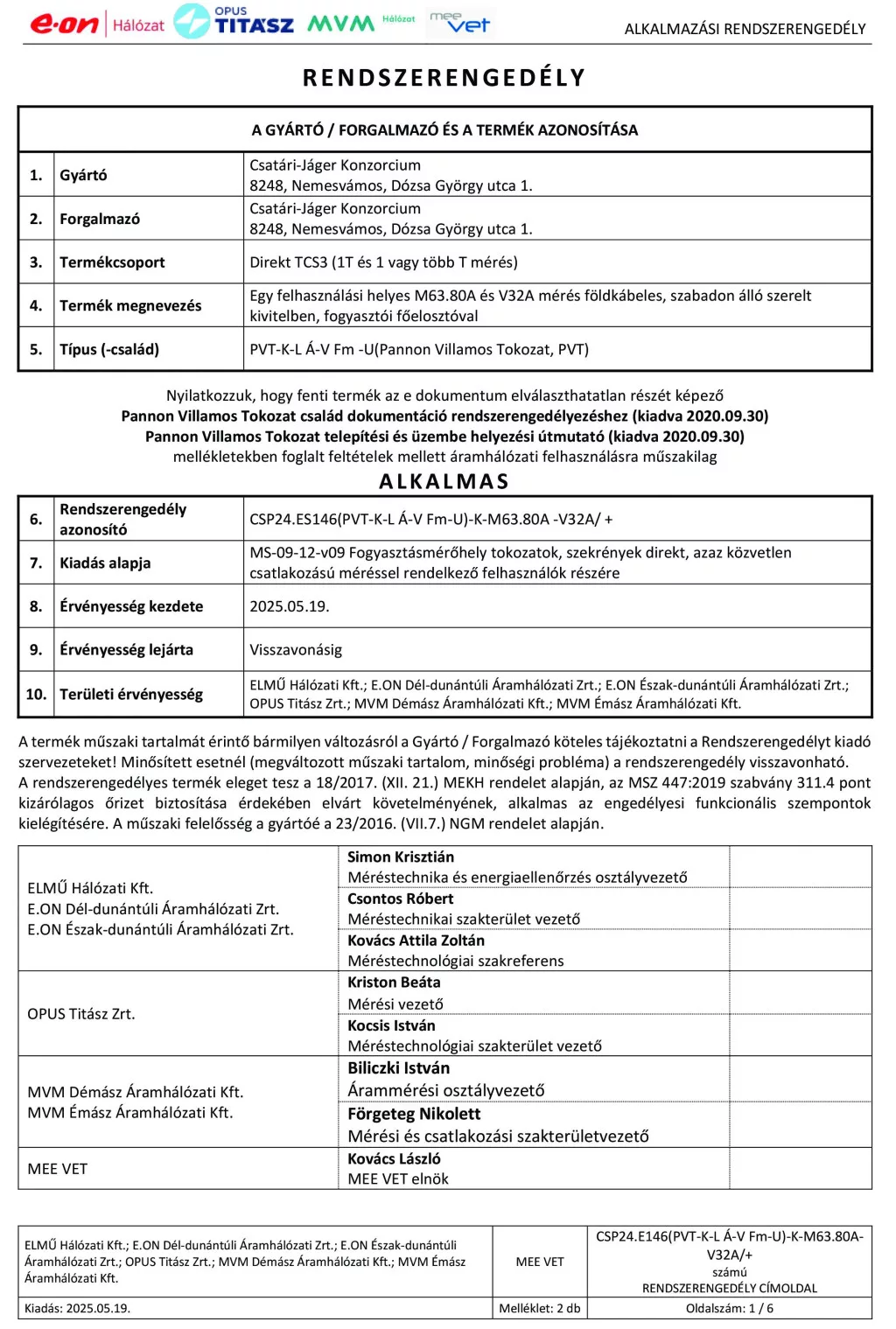

2025-ös továbbfejlesztett rendszer

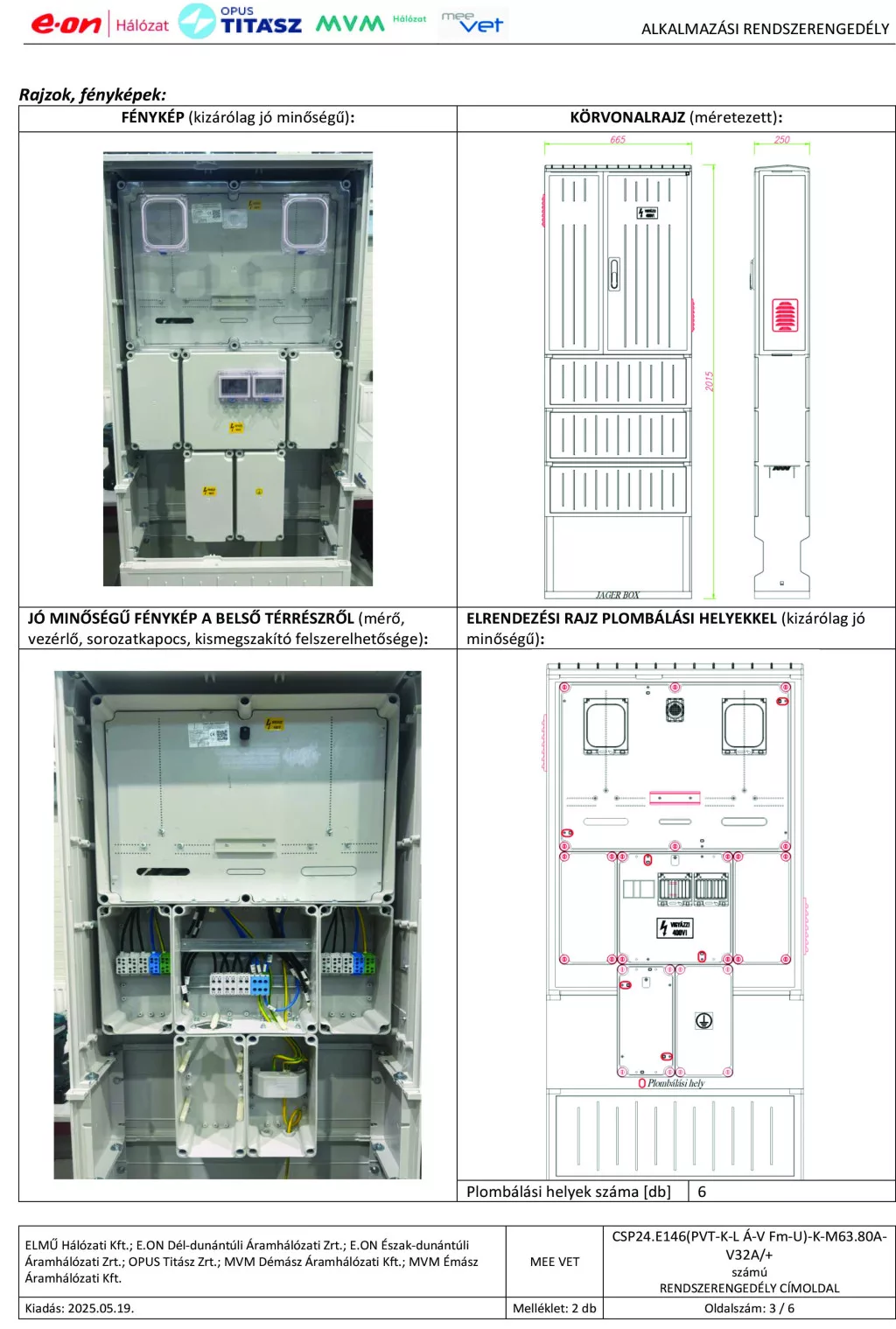

A mérőhely a Pannon Villamos Tokozat (PVT) rendszer része, amely közös rendszerengedéllyel rendelkezik az alábbi áramszolgáltatóknál:
- ELMŰ
- E.ON
- OPUS TITÁSZ
- MVM Démász
- ÉMÁSZ
A korábbi CSP21.ES054 K-L Á-V Fm típus továbbfejlesztett változataként az új modell számos praktikus fejlesztést kapott:
- Integrált szellőzőrendszer a belső páratartalom csökkentésére
- Lakatolható mérőablak
- Keskenyebb, helytakarékos kialakítás
- Megnövelt kültéri ellenállóképesség
Kültéri használatra tervezve
A szekrény üvegszál-erősítésű poliészter házzal és UV-stabil polikarbonát tetővel készül, amely hosszú távon ellenáll az időjárási hatásoknak. A plombálható kialakítás és a magas védettségi szint biztonságos üzemeltetést tesz lehetővé kültéri környezetben is.
- IP65 por- és vízállóság
- IK10 mechanikai ütésállóság
- UV-álló kivitel
- Plombálható szerkezet
- Kiemelkedő korrózióállóság
Kompatibilis mérőórák és tarifák
| Mérőtípus | Kompatibilitás |
|---|---|
| Mindennapszaki mérő | M63.80A (max. 3×63A / 3×80A) |
| Vezérelt mérő | V32A (max. 3×32A) |
| H tarifa | Hv32A, H63.80A |
| GEO tarifa | Hv32A, H63.80A |
| Autótöltő | Mv32A (MVM terület), M63.80A |
| Inverter | M63.80A |

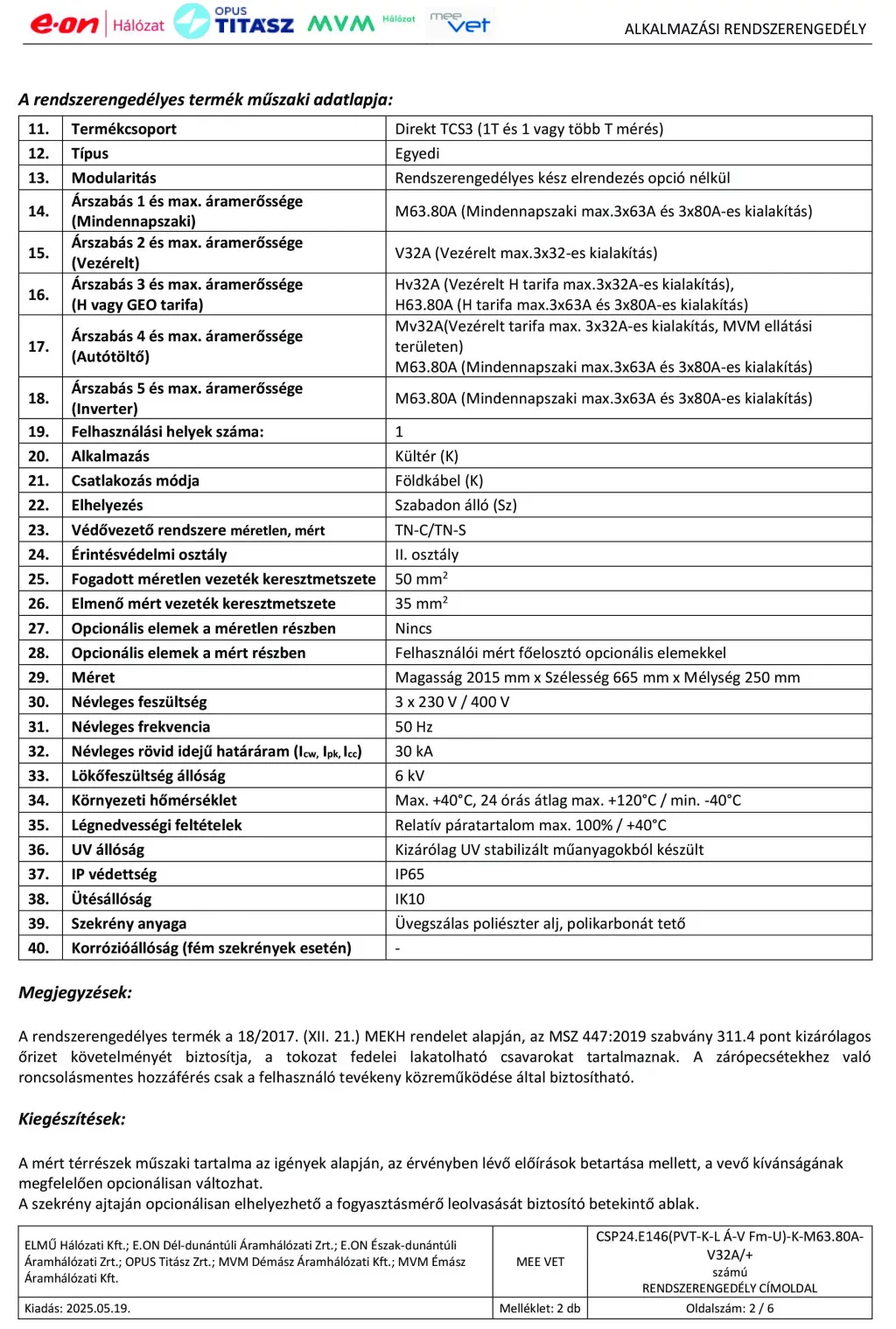

Műszaki adatok
| Felhasználási helyek száma | 1 |
| Csatlakozás | Földkábel (K) |

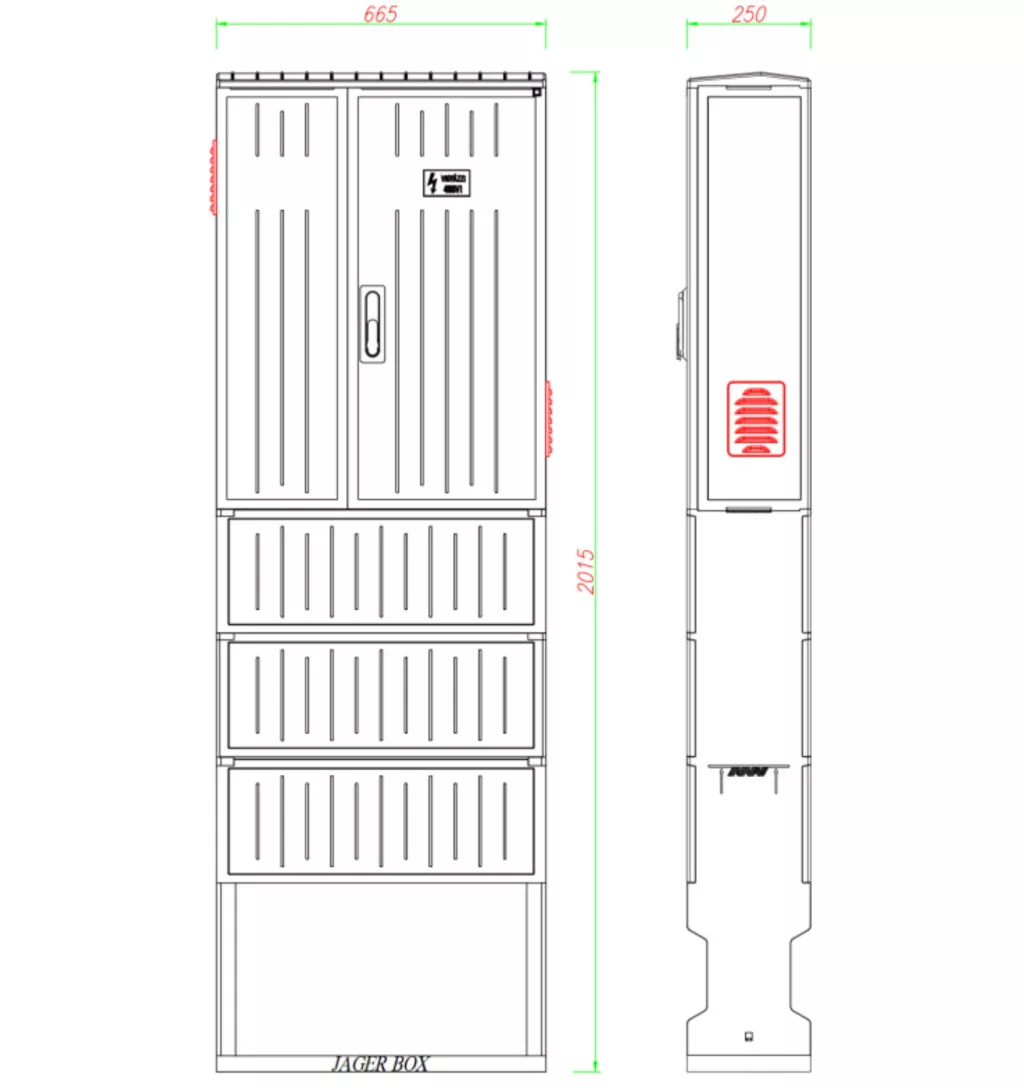

| Méret (Ma × Szé × Mé) | 2015 × 665 × 250 mm |
| IP védettség | IP65 |
| Mechanikai védelem | IK10 |
| Névleges feszültség | 3×230/400 V • 50 Hz |
| Rövididejű határáram | 30 kA |
| Lökőfeszültség állóság | 6 kV |
| Üzemi hőmérséklet | -40 °C – +40 °C |
| Védővezető rendszer | TN-C / TN-S |
| Érintésvédelmi osztály | II. |
| Fogadott vezeték | 50 mm² méretlen / 35 mm² mért |
| Anyag | UV-stabil üvegszálas poliészter alj, polikarbonát tető |

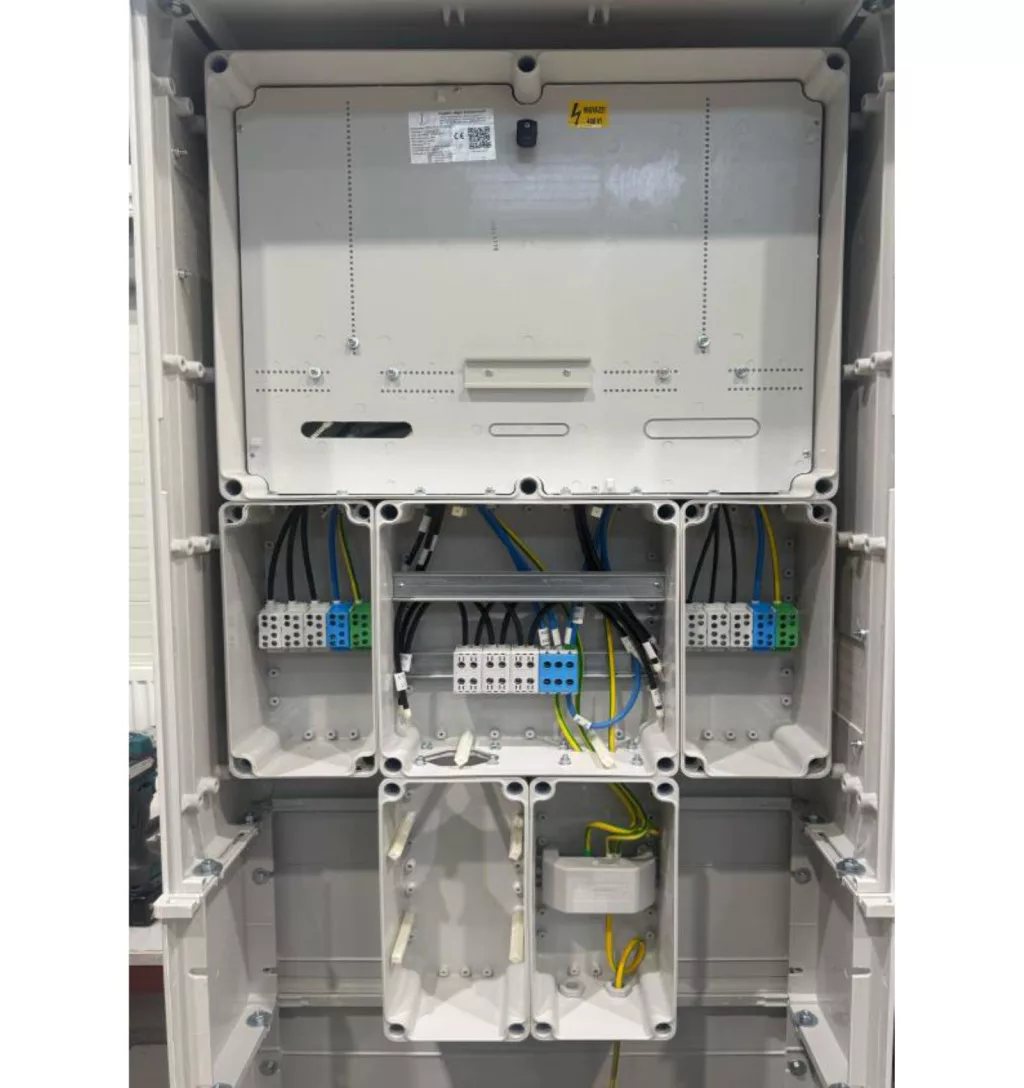

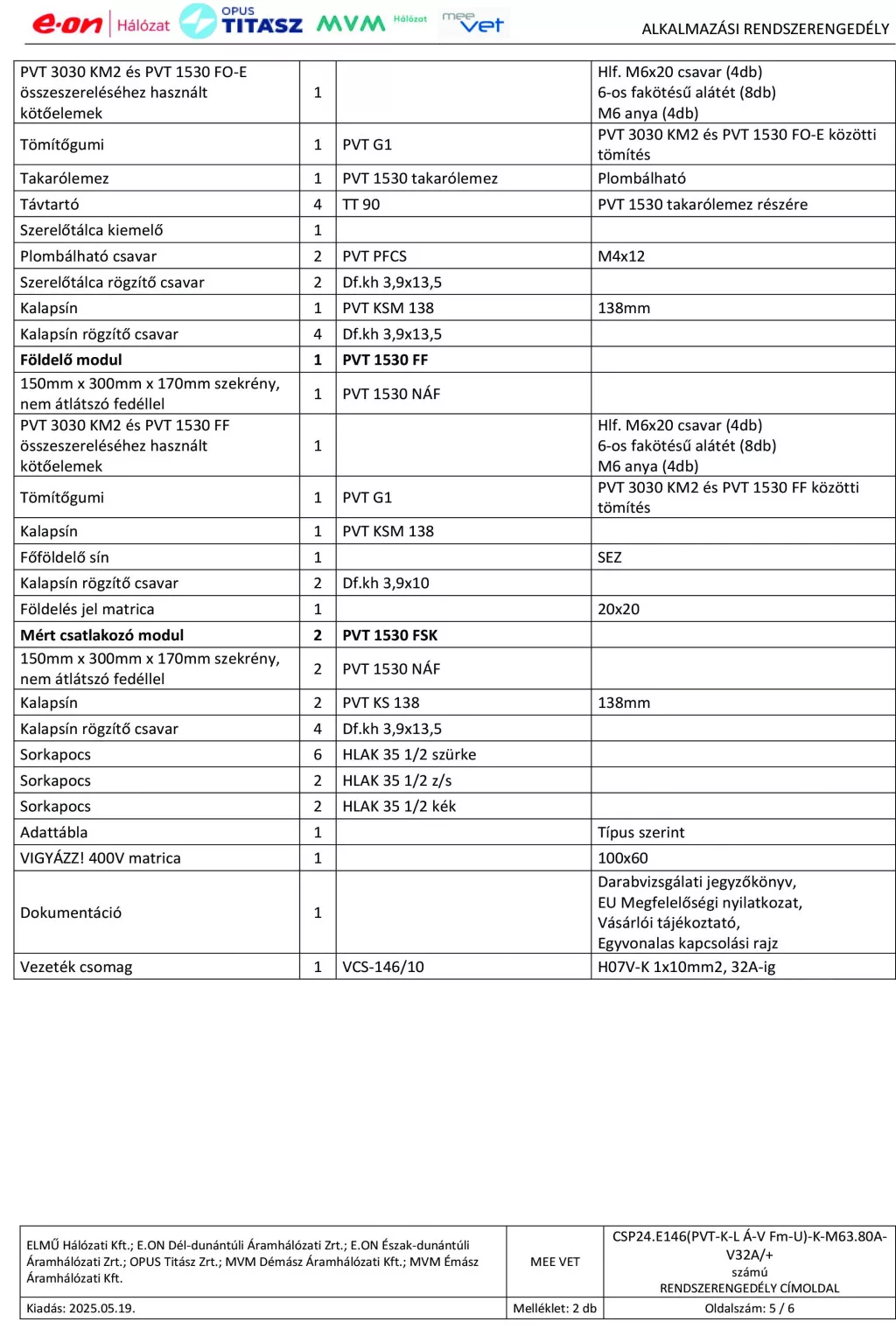

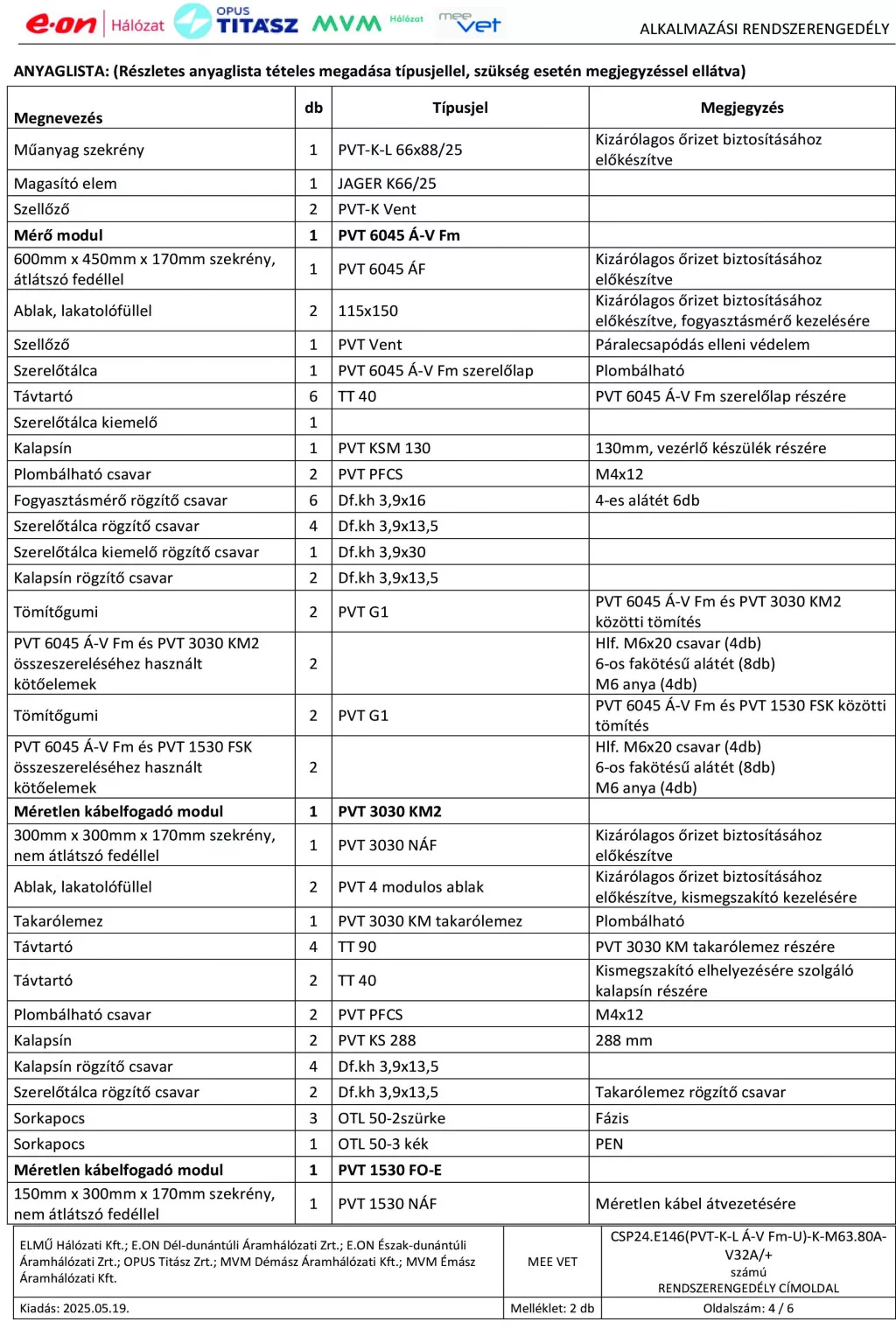

A szekrény összeállítása
- PVT-K-L 66x88/25 lábon álló szekrény
- 6045 Á-V Fm mérőmodul (600×450×170 mm)
- 3030 KM2 méretlen kábelfogadó modul
- 1530 FO-E méretlen kábelfogadó modul
- 1530 FSK mért csatlakozó modul
- 1530 FF földelő modul
Tartozékok

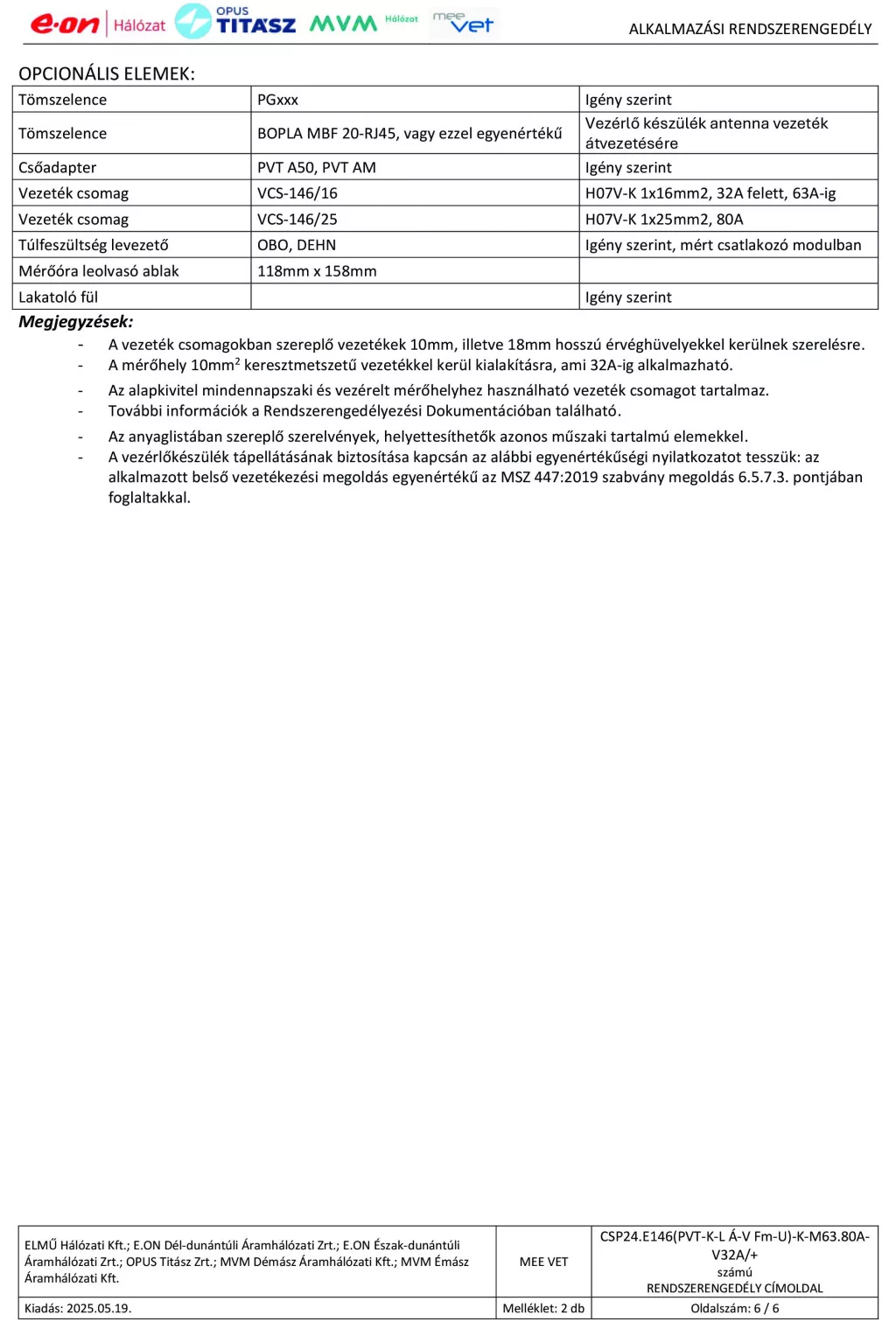

A csomag tartalmazza a H07V-K 1×10 mm² vezetékcsomagot, amely 32A-ig alkalmazható. További plombálási és szerelési kiegészítők külön rendelhetők.
Előnyök röviden
- Gyors és biztonságos telepítés
- Országosan elfogadott rendszerengedély
- Kompakt és helytakarékos kivitel
- IP65 / IK10 kültéri védelem
- Alkalmas H tarifa, GEO tarifa és autótöltő fogadására
- Időtálló, UV-álló szerkezet
* Csatári Plast CSP24.ES146 üvegszálas poliészter elosztószekrény / kültéri tokozás
A Csatári Plast CSP24.ES146 egy rendkívül robusztus, kiváló minőségű, üvegszálas poliészterből készült kültéri elosztószekrény, amely professzionális és biztonságos védelmet nyújt a villamos berendezések, elosztó egységek és mérőberendezések számára. Az időjárásálló és vandálbiztos kialakításnak köszönhetően ideális választás közterületek, ipari parkok, építkezések, valamint lakossági és kereskedelmi ingatlanok főelosztó és csatlakozó szekrényeként. A termék kiváló elérhetőséggel, közvetlenül a Mixvill központi és debreceni raktárkészletéből érhető el, támogatva a zökkenőmentes és gyors projektkivitelezést.
* Főbb jellemzők és műszaki adatok:
* Gyári cikkszám / Típus: Csatári Plast CSP24.ES146
* Anyagminőség: Üvegszállal megerősített, sajtolt poliészter, amely kiváló mechanikai szilárdságot, UV-állóságot és teljes korróziómentességet biztosít.
* Ütésállóság: Magas fokú mechanikai védelem (vandálbiztos, IK10-es besorolású burkolat).
* Védettség: Magas por és fröccsenő víz elleni védelem (IP-védettség a gyári specifikáció szerint, kültéri használatra optimalizálva).
* Áramszolgáltatói kompatibilitás: Kiválóan alkalmas a hazai áramszolgáltatók (ELMŰ, E.ON, MVM, OPUS Titász) előírásainak megfelelő mérőhelyek, csatlakozó szekrények és elosztók kialakítására.
* Telepítési mód: Szabadon álló kivitel, talpazatra szerelhető vagy közvetlenül a földbe süllyeszthető a megfelelő Csatári Plast kábelfogadó alap (talp) segítségével.
* Alkalmazási terület: Ipari létesítmények, napelemes parkok (PV inverter csatlakozás), építési felvonulási szekrények, valamint utcai elosztók megbízható burkolata.
nettó 279 133 Ft
