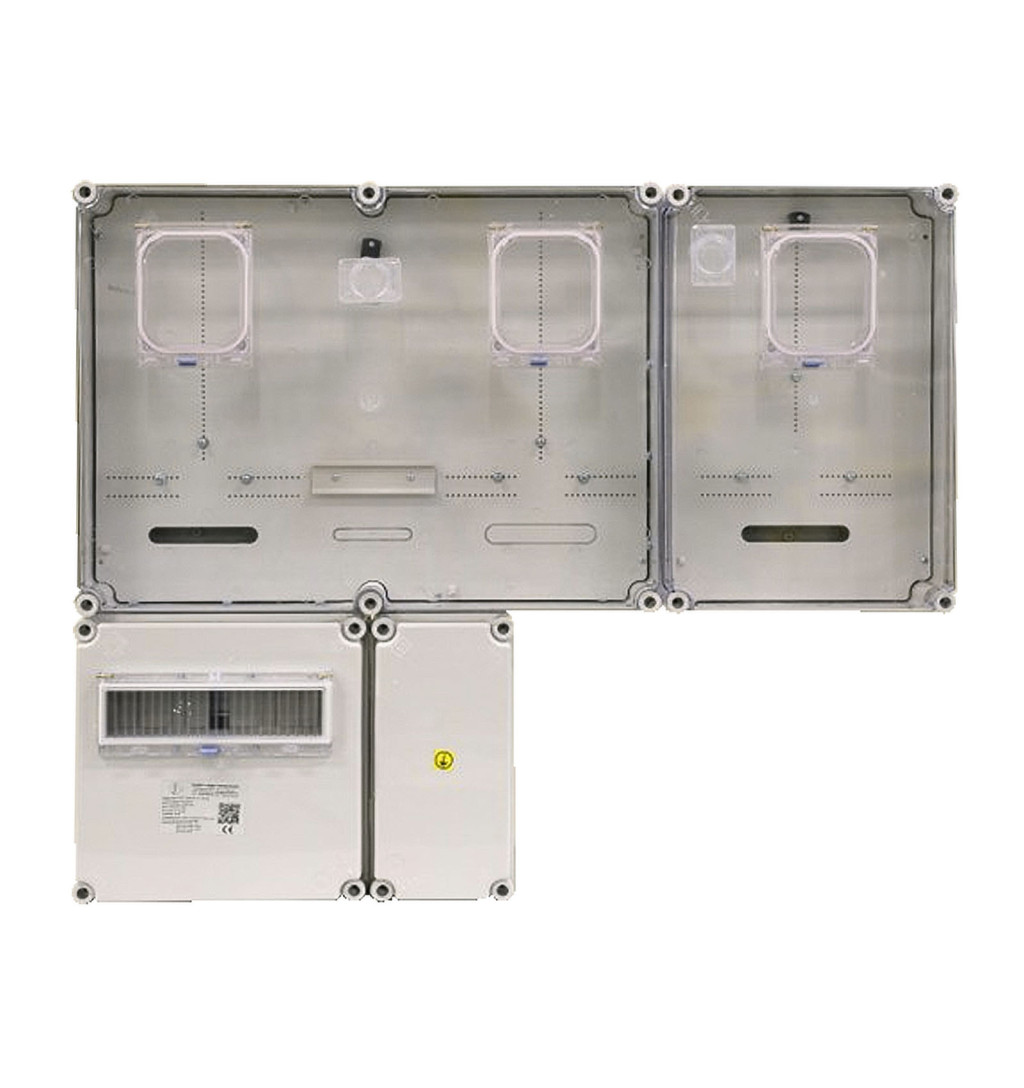

Csatári Plast PVT 7590 Á-V-H Fm-SZ-U kombinált villanyóra szekrény – 80A szabadvezetékes kivitel
Csatári Plast PVT 7590 Á-V-H Fm-SZ-U – egy felhasználási helyes, 1/3 fázisú, kombinált villanyóra szekrény, amely M63.80A, V32A és H63.80A mérésre is alkalmas. Szabadvezetékes, felületre szerelt kivitelben, közvetlen csatlakozással.
2025-ös rendszerengedélyes kivitel
A Pannon Villamos Tokozat (PVT) család tagja, amely a hazai áramszolgáltatók – ELMŰ, E.ON, OPUS Titász, MVM Démász, Émász – közös rendszerengedélyével rendelkezik. Ez a CSP21.E026 7590 Á-V-H Fm-SZ modell továbbfejlesztett verziója.
Fejlesztések az előző generációhoz képest
- Beépített szellőző a páratartalom csökkentésére
- Új, lakatolófüllel ellátott ablak
Tartós és biztonságos szerkezet
IP65 por- és vízállóság, IK08 ütésállóság, üvegszál erősítésű poliészter ház és UV-stabil polikarbonát tető gondoskodik a kültéri és beltéri alkalmazhatóságról. Lakatolható, plombálható fedéllel a biztonságos lezárásért és a jogosulatlan hozzáférés megelőzéséért.
Kompatibilis mérőórák (kombinált, 3 mérős kialakítás)
- Mindennapszaki – M63.80A (max. 3×63A és 3×80A)
- Vezérelt – V32A (max. 3×32A)
- H/GEO tarifa – H63.80A (max. 3×63A és 3×80A)
- Autótöltő – Mv32A vagy M63.80A
- Inverter – M63.80A
Műszaki adatok
| Felhasználói helyek száma |
1 |
| Főréhelyek száma |
3 |
| Csatlakozás |
Szabadvezeték (Sz) |
| Méret |
750 × 900 × 205 mm |
| IP védelem |
IP65 – por és vízálló |
| Védettség |
IK08 |
| Névleges feszültség / frekvencia |
3 × 230/400 V • 50 Hz |
| Rövididejű határáram |
30 kA |
| Lökőfeszültség állóság |
6 kV |
| Üzemi hőmérséklet |
–40 °C … +40 °C |
| Védővezető rendszer |
TN-C / TN-S |
| Érintésvédelmi osztály |
II. osztály |
| Fogadott méretlen vezeték |
35 mm² |
| Elmenő mért vezeték |
25 mm² |
| Anyag |
Üvegszálas poliészter alj, polikarbonát tető, UV-stabil műanyag |

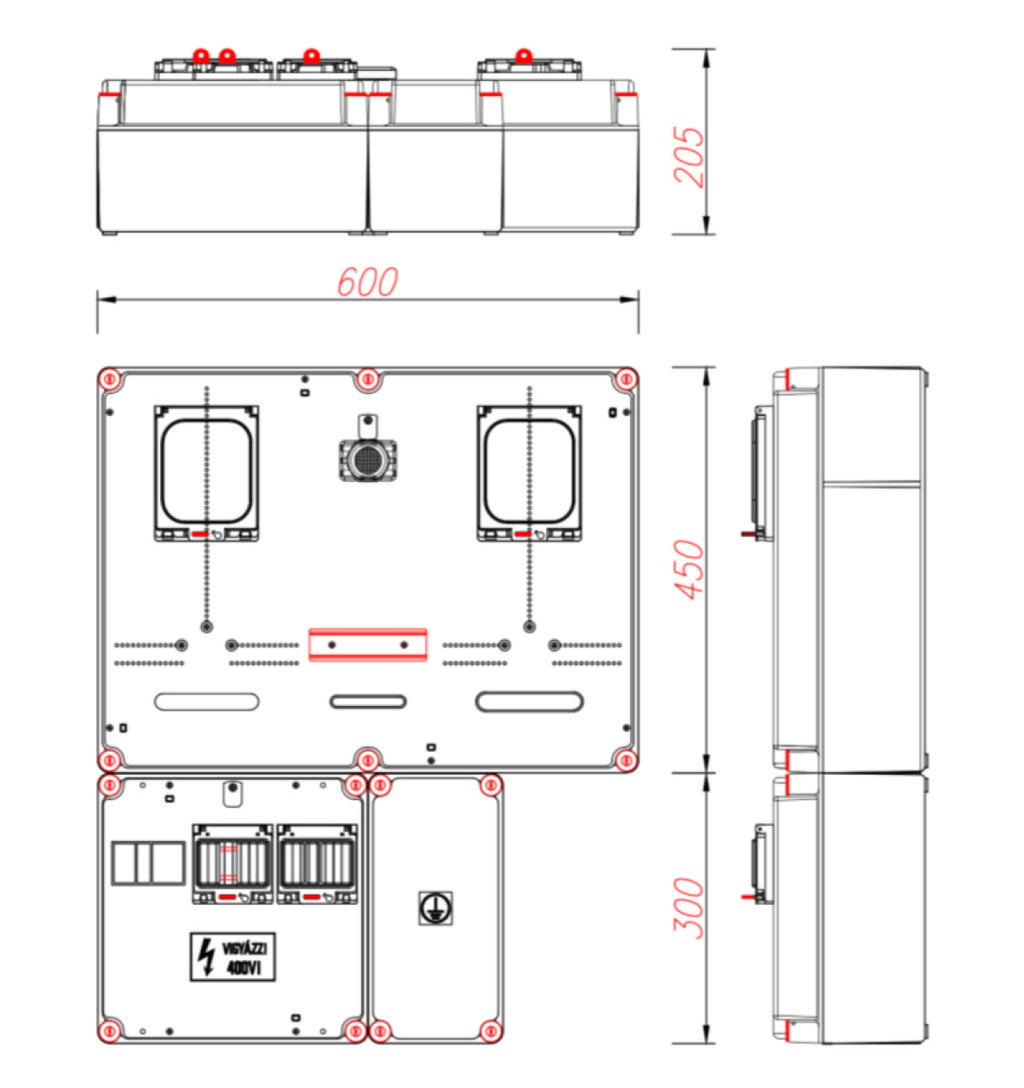

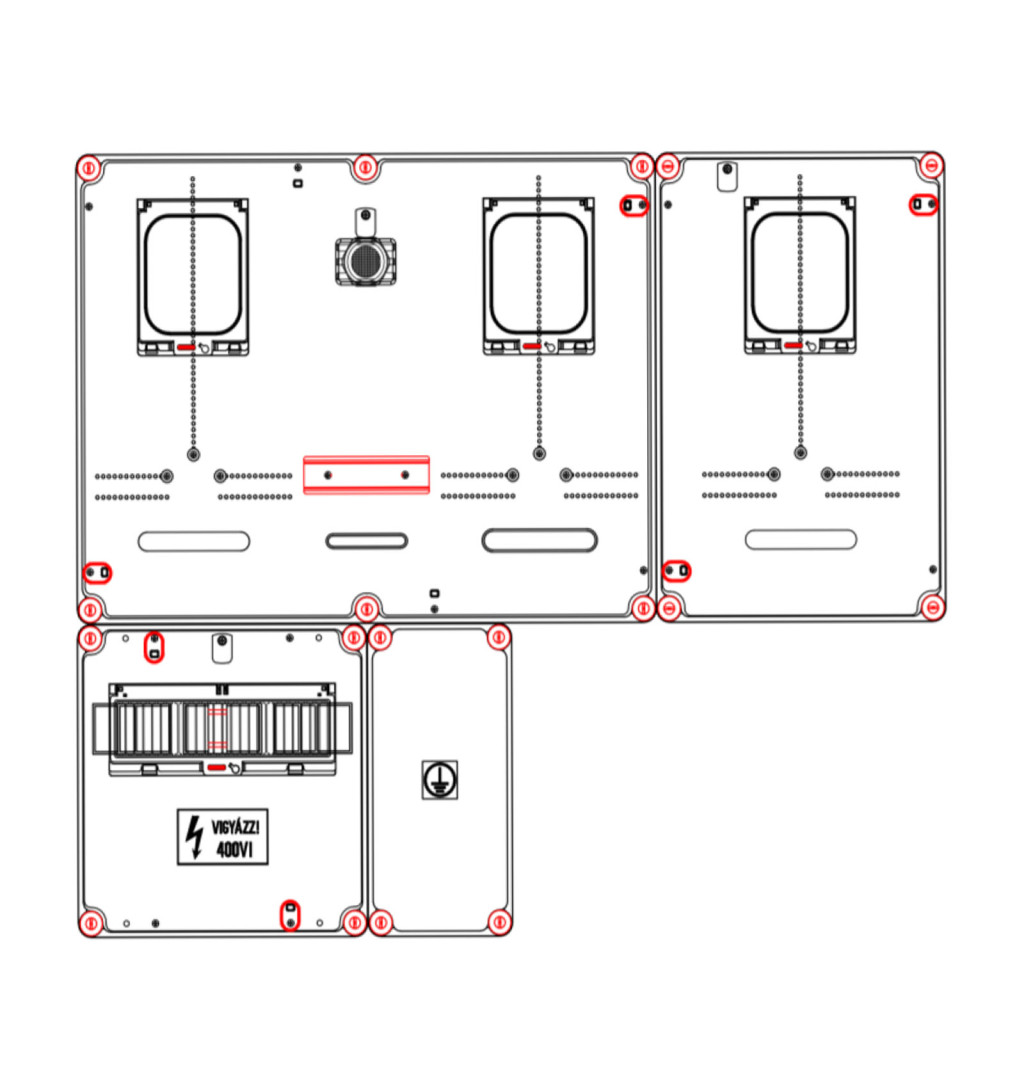

Szekrény összeállítása
- 6045 Á-V Fm mérő modul – 600×450×170 mm, átlátszó fedél, lakatolófül
- 3045 Fm mérő modul – 300×450×170 mm, átlátszó fedél, lakatolófül
- 3030 KM3 méretlen kábelfogadó modul – 300×300×170 mm, nem átlátszó, lakatolható
- 1530 FF földelő modul – 150×300×170 mm
Tartozékok
- Vezetékcsomag: H07V-K 1×10 mm² szett – 32A-ig
- Egységcsomag 1: PVT csavar + lakatolófül (6 db)
- Egységcsomag 2: M8 tipli, 5×60 faforgács csavar (8–8 db)
- Egységcsomag 3: Df.kh. 3,9×22 (rögzítésvédelemmel, útmutatóval)
- Kalapsínek, sorkapcsok stb.
Vezetékcsomag opciók 32A felett
- VCS-127/16 – 1×16 mm², 32–63A
- VCS-127/25 – 1×25 mm², 80A
További információ a meevet oldalán elérhető aktuális rendszerengedélyben található.
Előnyök összefoglalva
- 2025-ös rendszerengedély – minden hazai áramszolgáltató által elfogadott
- Kültéri és beltéri alkalmazásra is alkalmas
- IP65 / IK08 védettség a maximális biztonságért
- H, GEO, autótöltő és inverter tarifákhoz is használható
- Könnyen szerelhető, karbantartásmentes kialakítás
