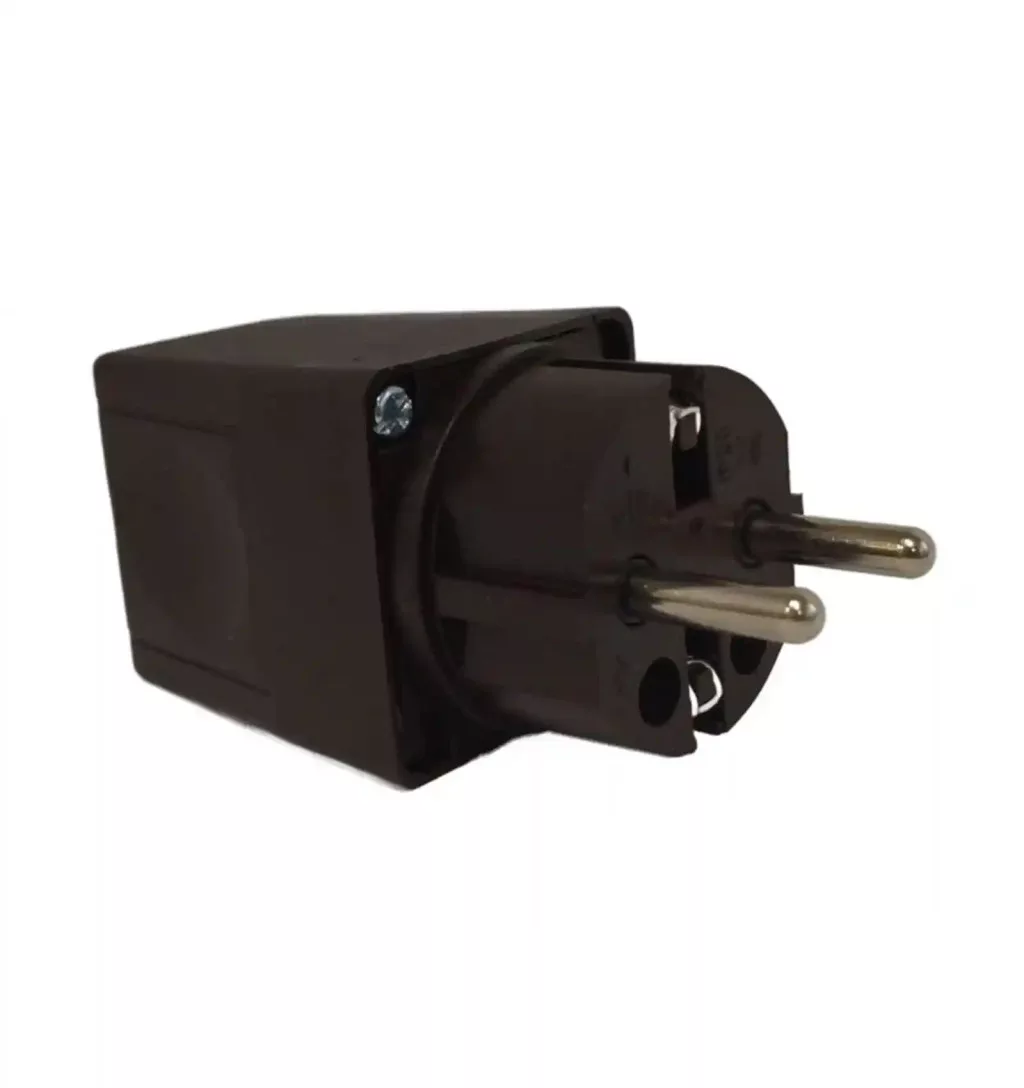

DKF 162 B kapcsolós dugvilla
nettó 3 905 Ft
DKF 162 B kapcsolós dugvilla
Kapcsolóval és beépített jelzőlámpával ellátott dugvilla elektromos melegítők, kávéfőzők, háztartási és egyéb villamos berendezések hálózati csatlakoztatásához. Olyan készülékekhez használható, amelyeknél a bekapcsolt állapot jelzése indokolt vagy szükséges.
A csatlakozó rész hőre lágyuló műanyagból készül, a földelő érintkezővel szerelt dugó pedig a kapcsolóval közös tokban található. A burkolat alsó és felső részét 2 db lemezcsavar rögzíti, a tok megbontása után a csatlakozó vezeték bekötése elvégezhető.
A dugótok alsó részén tehermentesítő található, amely a bekötött vezeték kicsúszását akadályozza meg. Az áramvezető részek minősített rézötvözetből készülnek, az egyéb fém alkatrészek korrózió ellen védettek. Szabályos szerelés esetén a burkolat megfelelően zárt, és véletlen érintés ellen védett kialakítást ad.
A burkolat alatt elhelyezett billenőkapcsolóval a csatlakoztatott vezeték feszültség alá helyezhető. Bekapcsolt állapotban a kapcsolóba épített jelzőlámpa világít, így a működési állapot könnyen ellenőrizhető.
Tulajdonságok
- Kapcsolóval ellátott dugvilla hálózati csatlakoztatáshoz
- Elektromos melegítőkhöz, kávéfőzőkhöz, háztartási és egyéb villamos berendezésekhez használható
- Beépített jelzőlámpa mutatja a bekapcsolt állapotot
- Földelő érintkezővel szerelt kivitel
- Hőre lágyuló műanyagból készült csatlakozó résszel rendelkezik
- Tehermentesítő segíti a bekötött vezeték rögzítését
- Minősített rézötvözetből készült áramvezető részekkel rendelkezik
- Korrózió ellen védett fém alkatrészekkel készül
- Maximum 3x1,5 mm² csatlakozó vezetékkel használható
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Névleges feszültség | 250 V~ |
| Névleges áramerősség | 16 A |
| Beépített kapcsoló típusa | KB 131 002 |
| Élettartam | 5000 csatlakoztatás, 10 000 kapcsolási ciklus |
| Védettség | IP 40, összeszerelt állapotban a kapcsoló felől |
| Klímaállóság | Normál |
| Műanyagok kúszóáram szilárdsága | min. PTI 250 |
| Kúszóáramutak és légközök | min. 3 mm |
| Alkalmazási kategória | D, IEC 335-1 |
| Csatlakozó vezeték | max. 3x1,5 mm² |
| Kapcsolóra vonatkozó szabvány | EN 61058-1 |
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen berendezésekhez használható?
Elektromos melegítők, kávéfőzők, háztartási és egyéb villamos berendezések hálózati csatlakoztatásához használható, ha a bekapcsolt állapot jelzése indokolt vagy szükséges.
Jelzi a bekapcsolt állapotot?
Igen, a kapcsolóba épített jelzőlámpa bekapcsolt állapotban világít.
Mekkora vezeték köthető rá?
Legfeljebb 3x1,5 mm² csatlakozó vezetékkel használható.
Milyen a névleges terhelhetősége?
Névleges feszültsége 250 V~, névleges áramerőssége 16 A.
Milyen védettséggel rendelkezik?
Összeszerelt állapotban, a kapcsoló felől IP 40 védettségű.
Használati útmutató röviden
A szerelést csak áramtalanított állapotban, megfelelő szakértelemmel szabad elvégezni. A tokot rögzítő 2 db lemezcsavart ki kell hajtani, majd a felső rész leemelése és a kapcsolót rögzítő két gyorscsatlakozó leválasztása után a kapcsoló kiemelhető. A zöld/sárga védővezeték a kapcsoló alatti védőkapocsba kerül, a fázis és nulla vezetékeket a kapcsoló két szabad csatlakozásához kell rögzíteni. A vezetéket a tehermentesítő alá kell helyezni és a két M3-as csavarral leszorítani, majd a kapcsolót vissza kell csatlakoztatni, visszahelyezni, végül a tok felső részét a 2 db lemezcsavarral szorosan rögzíteni.
