E-AYY-J 4x25 földkábel 0,6/1kV fekete
nettó 932 Ft

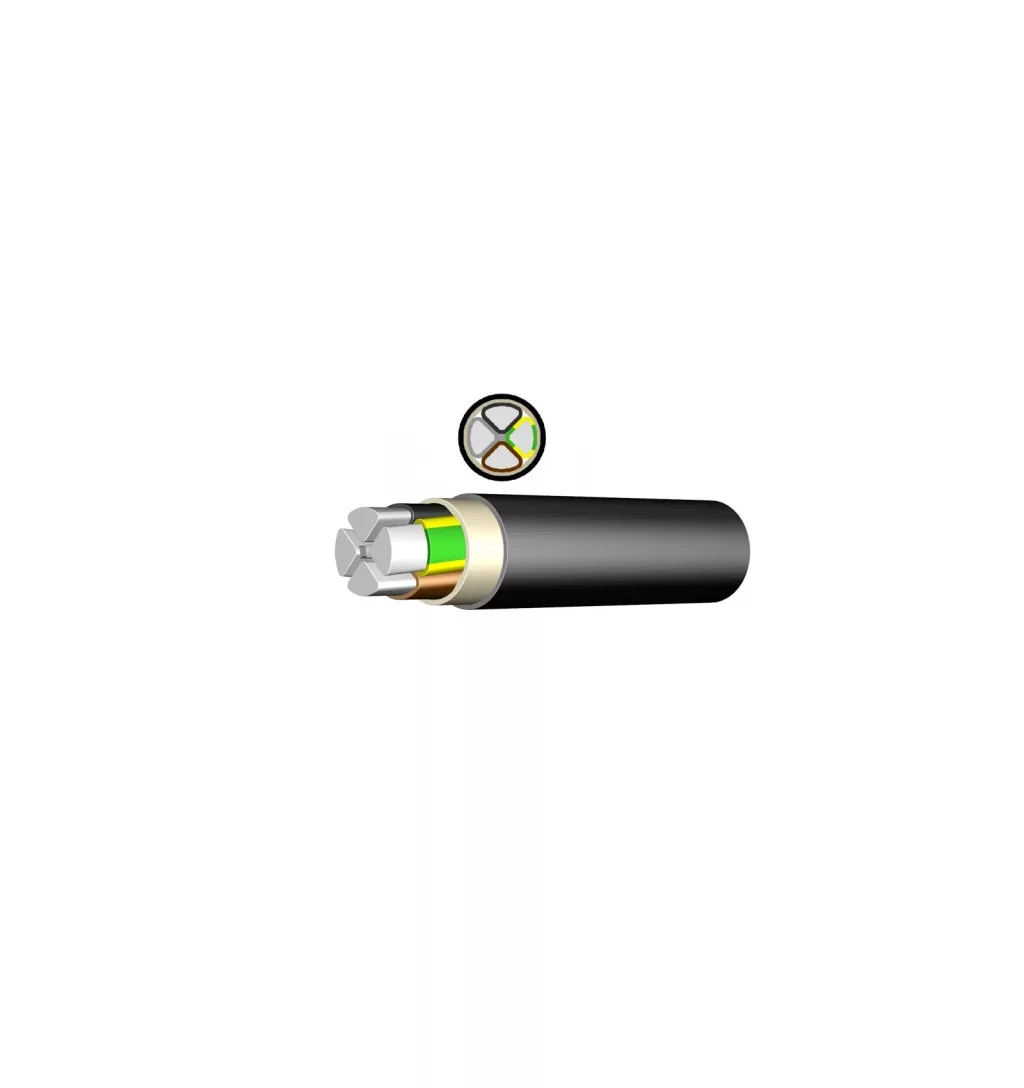

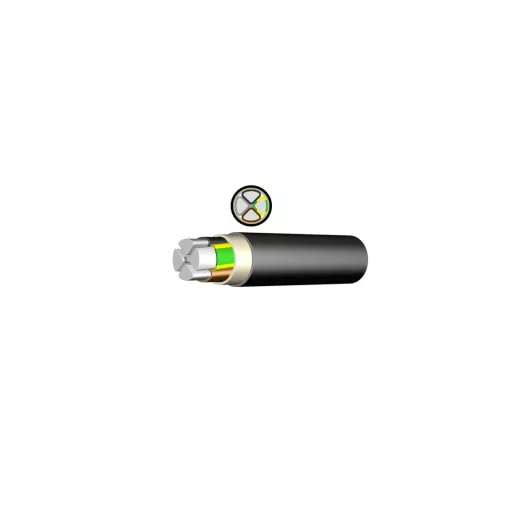

NAYY-J 4x25mm2 RM 0,6/1 kV alumínium földkábel fekete (E-AYY)
A NAYY-J 4x25 RM 0,6/1 kV egy PVC szigetelésű, fekete külső köpenyű alumínium erősáramú földkábel, amely energiaátviteli hálózatokban és fix villamos installációkban alkalmazható. A 4 eres, 25 mm² keresztmetszetű, RM kialakítású kábel alkalmas beltéri és kültéri, valamint megfelelő körülmények között kábelcsatornában, vízben vagy talajban történő fektetésre.
A NAYY-J 4x25 RM névleges feszültsége 0,6/1 kV, vezetője sodrott alumínium, ér- és külső köpenyszigetelése PVC. A fekete külső köpeny UV-álló kivitelű, így kültéri alkalmazás esetén is megfelelő megoldást kínálhat, amennyiben a telepítés során mechanikai sérülés nem várható.
Gyors termékösszefoglaló
| Jellemző | Adat |
|---|---|
| Termék | NAYY-J 4x25 RM |
| Alternatív megnevezés | E-AYY 4x25 RM |
| Kábel típusa | Erősáramú alumínium földkábel |
| Érszám és keresztmetszet | 4x25 mm² |
| Vezető anyaga | Alumínium |
| Vezető kialakítása | RM – sodrott, kerek vezető |
| Névleges feszültség | 0,6/1 kV |
| Érszigetelés | PVC |
| Külső köpeny | Fekete, UV-álló PVC |
| Külső átmérő | Kb. 25 mm |
| Alumínium tömeg | Kb. 290 kg/km |
| Kábel tömege | Kb. 887 kg/km |
A NAYY-J 4x25 RM főbb előnyei
- 4x25 mm² keresztmetszetű alumínium vezető energiaátviteli és erősáramú alkalmazásokhoz.
- 0,6/1 kV névleges feszültség a kábel energiaátviteli alkalmazásaihoz.
- RM sodrott, kerek alumínium vezető a megfelelő villamos és szerelési tulajdonságokért.
- PVC érszigetelés és PVC külső köpeny.
- Fekete, UV-álló külső köpeny kültéri alkalmazásokhoz.
- Megfelelő feltételek mellett talajban, vízben, kábelcsatornában, beltéren és kültéren is fektethető.
- Energiaátviteli hálózatokhoz és fix villamos installációkhoz alkalmazható.
Alkalmazási területek
A NAYY-J / E-AYY kábelek elsősorban energiaátviteli hálózatokban és fix villamos installációkban használhatók. A megfelelő fektetési körülmények biztosítása mellett a kábel alkalmazható:
- energiaátviteli hálózatokban,
- fix villamos installációkban,
- kábelcsatornában,
- beltéri villamos hálózatokban,
- kültéri telepítéseknél,
- talajban történő kábelvezetésnél,
- vízben történő fektetésnél,
- ipari és épületvillamossági energiaellátási rendszerekben.
Fontos: a kábel olyan helyen alkalmazható, ahol működés közben nem várható mechanikai sérülés. A megfelelő kábelméret és fektetési mód kiválasztásánál mindig figyelembe kell venni a terhelést, a fektetési körülményeket, a környezeti hőmérsékletet, a megengedett feszültségesést és a vonatkozó műszaki előírásokat.
A NAYY-J 4x25 RM felépítése
| Réteg | Felépítés |
|---|---|
| 1. | Alumínium vezető, sodrott, kerek (RM) |
| 2. | PVC érszigetelés |
| 3. | PVC kitöltőköpeny vagy bandázsolás |
| 4. | Fekete, UV-álló PVC külső köpeny |
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | NAYY-J 4x25 RM |
| Megnevezés | 4 eres, 25 mm² keresztmetszetű alumínium erősáramú földkábel |
| Vezető anyaga | Alumínium |
| Vezető kialakítása | RM – sodrott, kerek |
| Névleges feszültség U₀/U | 600/1000 V |
| Vizsgálófeszültség | 4000 V AC |
| Érszigetelés | PVC |
| Külső köpeny | PVC, fekete, UV-álló |
| Külső átmérő | Kb. 25 mm |
| Alumínium tömeg | Kb. 290 kg/km |
| Kábel tömege | Kb. 887 kg/km |
| Égési tulajdonság | EN 60332-1-2 |
Üzemi hőmérséklet és hajlítási sugár
| Jellemző | Érték |
|---|---|
| Működési hőmérséklet mozgatva | -5 °C – +70 °C |
| Működési hőmérséklet rögzítve | -20 °C – +70 °C |
| Maximális vezetőhőmérséklet rövidzárlat esetén, max. 5 s | 160 °C, 300 mm² keresztmetszetig |
| Hajlítási sugár egyerű kivitel esetén | 15 x külső átmérő |
| Hajlítási sugár többerű kivitel esetén | 12 x külső átmérő |

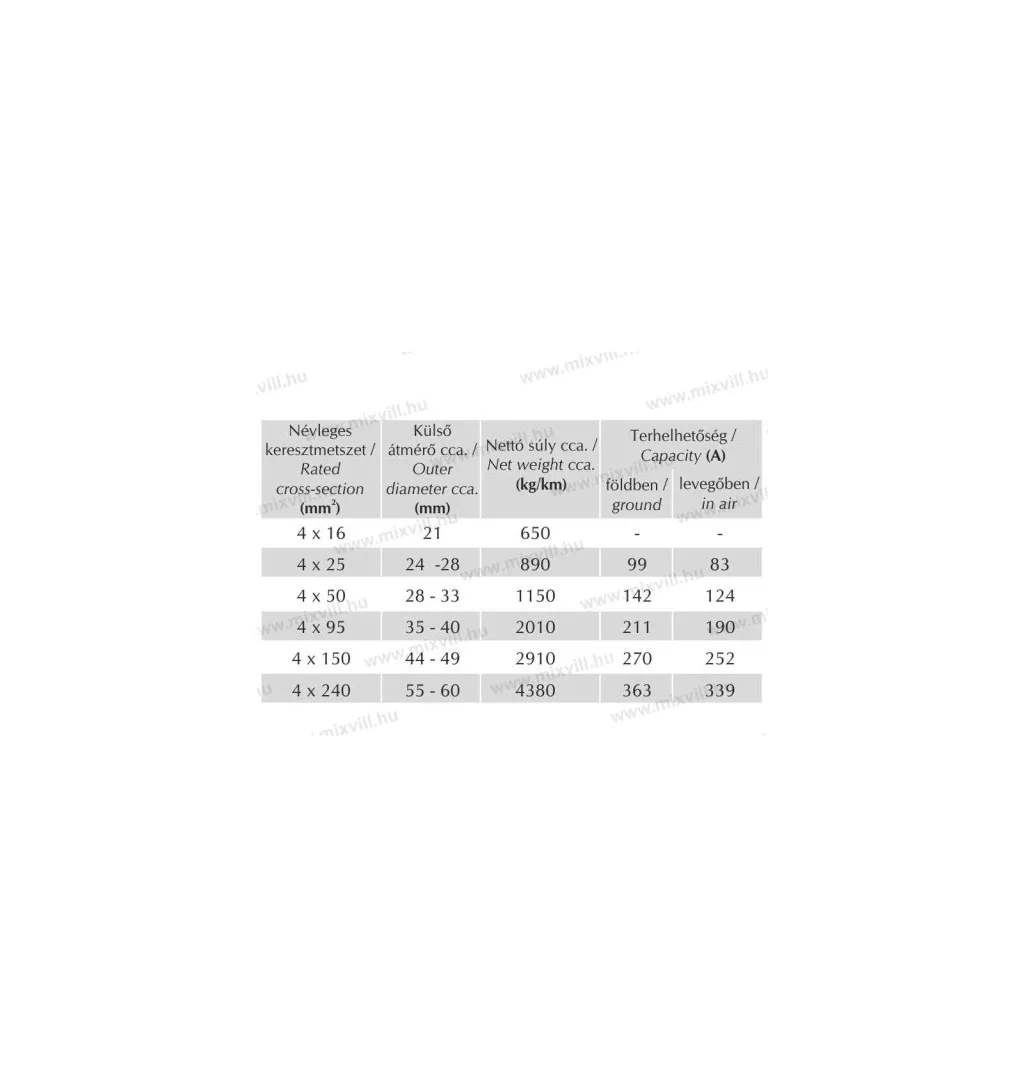

NAYY-J / E-AYY kábel méretváltozatok
A NAYY-J / E-AYY alumínium erősáramú kábelek többféle ér- és keresztmetszetben készülnek. Az alábbi táblázat a rendelkezésre álló méretváltozatokat és azok főbb tömeg- és méretadatait tartalmazza.
| Kábelméret | Vezető | Alumínium tömeg (kg/km) | Külső átmérő kb. (mm) | Tömeg kb. (kg/km) |
|---|---|---|---|---|
| 1x25 mm² | RM | 72,5 | 11 | 174 |
| 1x35 mm² | RM | 102 | 12 | 209 |
| 1x50 mm² | RM | 145 | 14 | 282 |
| 1x70 mm² | RM | 203 | 16 | 363 |
| 1x95 mm² | RM | 275 | 18 | 520 |
| 1x120 mm² | RM | 348 | 19 | 557 |
| 1x150 mm² | RM | 435 | 21 | 674 |
| 1x185 mm² | RM | 536 | 24 | 826 |
| 1x240 mm² | RM | 696 | 26 | 1052 |
| 1x300 mm² | RM | 870 | 29 | 1282 |
| 1x400 mm² | RM | 1160 | 32 | 1598 |
| 1x500 mm² | RM | 1450 | 36 | 2022 |
| 1x630 mm² | RM | 1827 | 40 | 2200 |
| 3x240/120 mm² | SM | 2436 | 55 | 4215 |
| 4x150 mm² | SE | 1740 | 45 | 2594 |
| 4x25 mm² | RM | 290 | 25 | 887 |
| 4x35 mm² | SM | 406 | 26 | 796 |
| 4x50 mm² | SM | 580 | 27 | 1017 |
| 4x70 mm² | SM | 812 | 30 | 1312 |
| 4x95 mm² | SM | 1102 | 34 | 1698 |
| 4x120 mm² | SM | 1392 | 40 | 2459 |
| 4x150 mm² | SM | 1740 | 43 | 2594 |
| 4x185 mm² | SM | 2146 | 50 | 3777 |
| 4x240 mm² | SM | 2784 | 54 | 4106 |
| 5x16 mm² | RM | 240 | 22 | 675 |
| 5x25 mm² | RM | 375 | 26 | 1018 |
| 5x35 mm² | RM | 525 | 30 | 1316 |
| 5x50 mm² | SM | 750 | 32 | 1549 |
| 5x70 mm² | SM | 1050 | 37 | 2021 |
| 5x95 mm² | SM | 1425 | 41 | 2598 |
| 5x120 mm² | SM | 1800 | 47 | 3201 |
| 5x150 mm² | RM | 2175 | 56 | 4300 |
| 5x185 mm² | RM | 2682,5 | 62 | 5350 |
| 5x240 mm² | RM | 3480 | 71 | 7580 |
Mit jelentenek az RM, SM és SE jelölések?
A kábelek vezetőjének kialakítását az RM, SM és SE jelölések határozzák meg.
- RM: sodrott, kerek vezető.
- SM: sodrott, szektor alakú vezető.
- SE: tömör, szektor alakú vezető.
A vezető kialakítása hatással lehet a kábel szerelhetőségére, méretére és hajlíthatóságára. A konkrét kábelváltozat kiválasztásakor mindig az adott villamos rendszer műszaki követelményeit kell figyelembe venni.
Vonatkozó szabványok
- ÖVE K 23
- ÖVE K 603
- HD 603 S1
- DIN EN 60228 – 1. és 2. osztály, vezetőfelépítés
- HD 308 S2 – érjelölés
- EN 60332-1-2 – égési tulajdonság
Gyakori kérdések a NAYY-J 4x25 RM alumínium kábelről
Milyen kábel a NAYY-J 4x25 RM?
A NAYY-J 4x25 RM egy 4 eres, 25 mm² keresztmetszetű, sodrott alumínium vezetővel rendelkező, 0,6/1 kV névleges feszültségű PVC szigetelésű erősáramú földkábel.
Használható kültéren?
Igen, a fekete külső PVC köpeny UV-álló. A kábel kültéri alkalmazása során azonban a megfelelő fektetési és mechanikai védelmi feltételeket biztosítani kell.
Fektethető talajba?
Megfelelő körülmények között a NAYY-J kábel talajban is fektethető. A telepítés során biztosítani kell, hogy működés közben ne érje olyan mechanikai igénybevétel, amely a kábelt károsíthatja.
Mekkora a NAYY-J 4x25 RM kábel külső átmérője?
A megadott műszaki adatok szerint a NAYY-J 4x25 RM kábel külső átmérője körülbelül 25 mm.
Mekkora a NAYY-J 4x25 RM kábel tömege?
A kábel tömege körülbelül 887 kg/km, az alumínium vezető tömege pedig körülbelül 290 kg/km.
Milyen feszültségre használható?
A kábel névleges feszültsége U₀/U = 600/1000 V, vagyis 0,6/1 kV.
Mi az E-AYY és a NAYY-J kapcsolata?
Az E-AYY a PVC szigetelésű alumínium erősáramú kábelek egyik elterjedt megnevezése. A termék megnevezésében a NAYY-J és E-AYY jelölés egyaránt előfordulhat a kábel típusának és kialakításának jelölésére.
Összegzés
A NAYY-J 4x25 RM 0,6/1 kV alumínium földkábel olyan erősáramú kábel, amely energiaátviteli hálózatok és fix villamos installációk kialakítására használható. A 4x25 mm² keresztmetszetű, sodrott alumínium vezetővel, PVC szigeteléssel és fekete, UV-álló PVC külső köpenynyel rendelkező kábel megfelelő telepítési feltételek mellett beltéri, kültéri, kábelcsatornás, talajban vagy vízben történő fektetésre is alkalmazható.
Kábelbehúzók, kábelvezetők, berudalók, kábelgörgők, valamint alkatrészeik és segédanyagok az alábbi linken elérhetőek: https://www.mixvill.hu/hu/kabelbehuzo-berudalo-kabelgorgo
