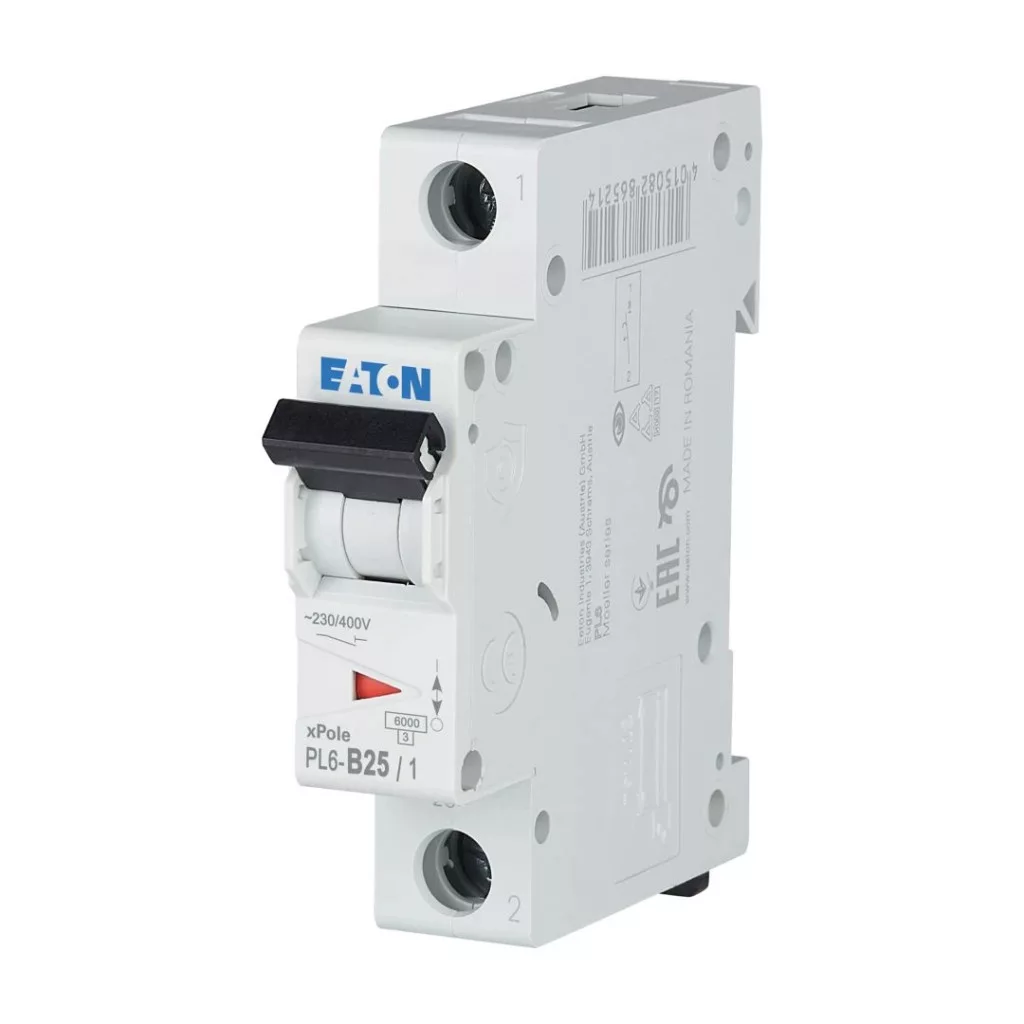

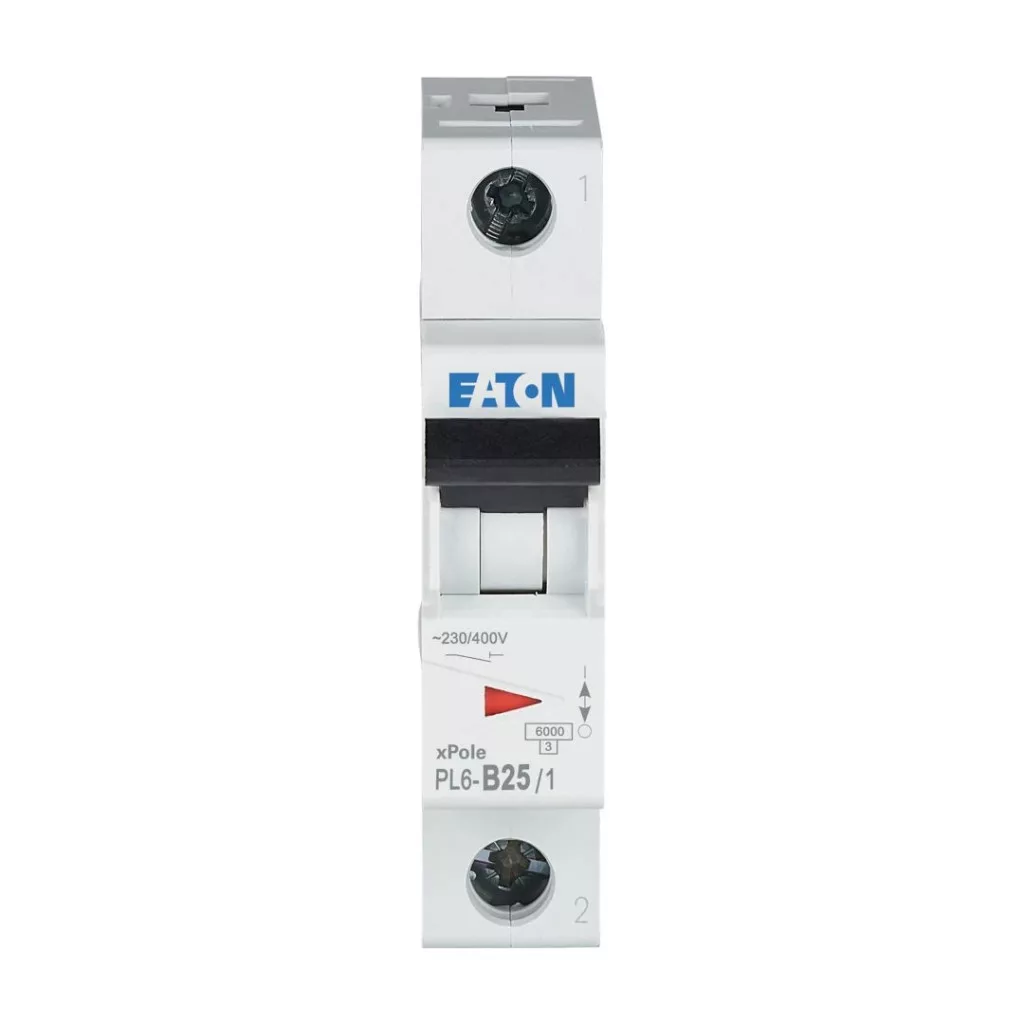

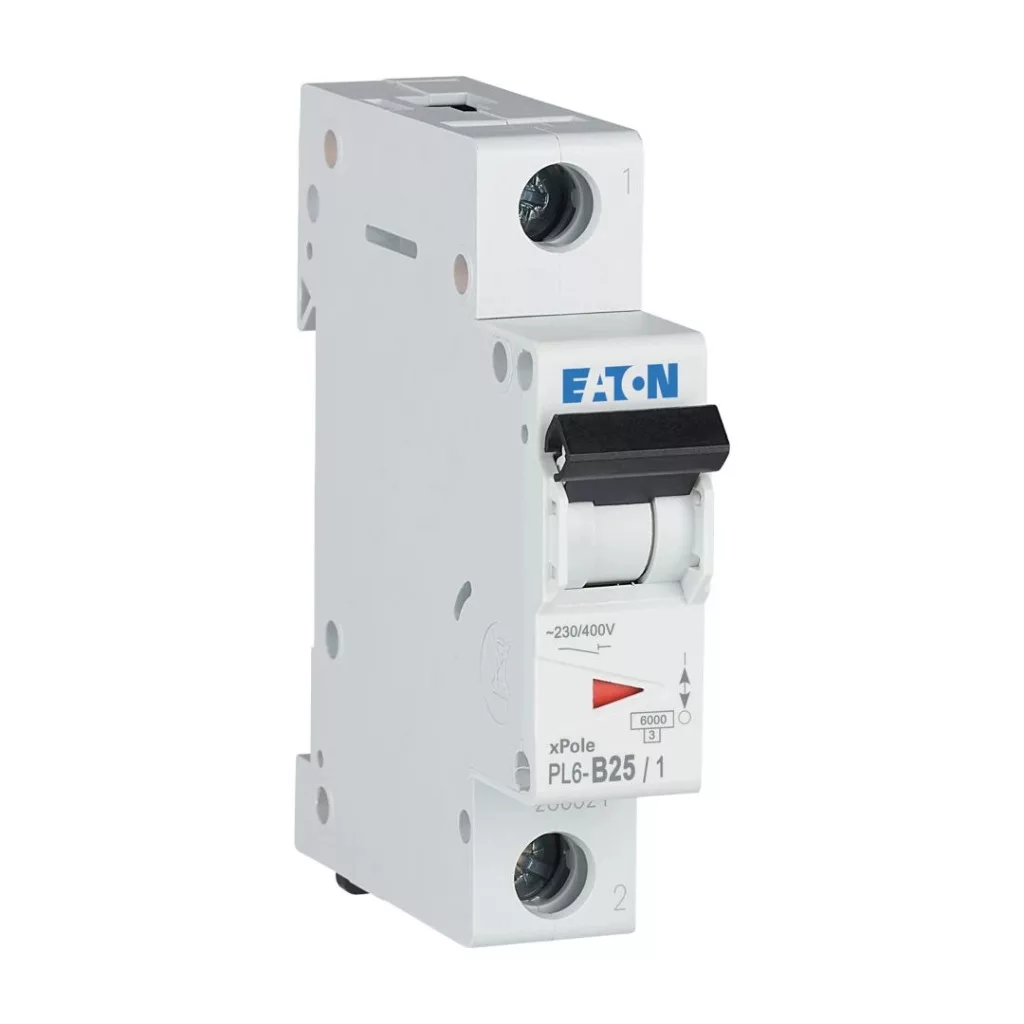

EATON 286523 PL6-B25/1 Kismegszakító 6kA 1 pólus
Egypólusú PL6 kismegszakító lakó- és kereskedelmi épületek villamos áramköreinek túlterhelés és rövidzárlat elleni védelméhez. Névleges árama 25 A, kioldási jelleggörbéje B, névleges kapcsolóképessége 6 kA az IEC/EN 60898-1 szerint.
Gyors termékösszefoglaló
| Márka | Eaton |
|---|---|
| Katalógusszám | 286523 |
| Típuskód | PL6-B25/1 |
| Terméktípus | Kismegszakító |
| Névleges áram | 25 A |
| Kioldási jelleggörbe | B |
| Névleges kapcsolóképesség | 6 kA |
| Pólusok száma | 1 |
Fő előnyök
- Termikus és elektromágneses kioldással védi a vezetéket a túlterhelés és a rövidzárlat okozta károktól.
- 25 A névleges áram.
- B kioldási jelleggörbe.
- 6 kA névleges kapcsolóképesség az IEC/EN 60898-1 szerint.
- Egypólusú kialakítás, egy védett pólussal.
- 3-as áramkorlátozási osztály.
- Lakó- és kereskedelmi épületek kapcsolóberendezéseiben alkalmazható.
- Kiegészítő készülékekkel bővíthető.
- RoHS-megfelelő kivitel.
Ideális választás
Olyan lakó- és kereskedelmi villamos berendezésekhez használható, amelyekben egy áramköri vezeték túlterhelés és rövidzárlat elleni védelmét 25 A névleges áramú, B kioldási jelleggörbéjű, egypólusú kismegszakítóval kell megoldani.
Ajánlott felhasználás
- Lakóépületek kapcsolóberendezései.
- Kereskedelmi épületek kapcsolóberendezései.
- Világítási áramkörök védelme.
- Dugaszolóaljzatokhoz használt általános áramkörök védelme.
- 25 A névleges áramú, B kioldási jelleggörbét igénylő áramkörök védelme.
Részletes termékleírás
A 286523 katalógusszámú, PL6-B25/1 típuskódú készülék az Eaton Moeller xPole PL6 termékcsalád egypólusú kismegszakítója. Névleges árama 25 A, kioldási jelleggörbéje B.
A készülék termikus és elektromágneses kioldással rendelkezik. A termikus kioldó túlterhelés, az elektromágneses kioldó pedig rövidzárlat esetén szakítja meg az áramkört.
Névleges kapcsolóképessége 6 kA az IEC/EN 60898-1 szerint. Áramkorlátozási osztálya 3.
A kismegszakító egyetlen pólussal rendelkezik, a védett pólusok száma 1. Lakó- és kereskedelmi épületek kapcsolóberendezéseiben alkalmazható, és kiegészítő készülékekkel bővíthető.
A termék hosszúsága, illetve mélysége 85 mm, magassága 73 mm, szélessége 17.7 mm, tömege 0.12 kg.
A környezeti hőmérséklet 1 °C-os emelkedése az áramterhelhetőség 0.5%-os egyenletes csökkenését eredményezi.
Villamos adatok
| Névleges áram | 25 A |
|---|---|
| Kioldási jelleggörbe | B |
| Névleges kapcsolóképesség | 6 kA |
| Kapcsolóképességi szabvány | IEC/EN 60898-1 |
| Áramkorlátozási osztály | 3 |
| Pólusok száma | 1 |
| Védett pólusok száma | 1 |
| Összes pólus száma | 1 |
Méretek és tömeg
| Hosszúság, illetve mélység | 85 mm |
|---|---|
| Magasság | 73 mm |
| Szélesség | 17.7 mm |
| Tömeg | 0.12 kg |
Kiviteli és alkalmazási adatok
| Sorozat | Eaton Moeller xPole PL6 |
|---|---|
| Kioldás | Termikus és elektromágneses |
| Alkalmazás | Lakó- és kereskedelmi kapcsolóberendezések |
| Bővíthetőség | Kiegészítő készülékekkel bővíthető |
| Megfelelőség | RoHS-megfelelő |
| Hőmérsékleti hatás | 1 °C emelkedés az áramterhelhetőség 0.5%-os egyenletes csökkenését eredményezi |
Azonosító adatok
| Márka | Eaton |
|---|---|
| Katalógusszám | 286523 |
| Típuskód | PL6-B25/1 |
| EAN | 4015082865238 |
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen névleges áramú a kismegszakító?
A készülék névleges árama 25 A.
Milyen kioldási jelleggörbével rendelkezik?
B kioldási jelleggörbével rendelkezik.
Mekkora a névleges kapcsolóképessége?
A névleges kapcsolóképesség 6 kA az IEC/EN 60898-1 szerint.
Hány pólusú a készülék?
Egypólusú készülék, egy védett pólussal.
Milyen hibák ellen védi a vezetéket?
Termikus és elektromágneses kioldásával a túlterhelés és a rövidzárlat okozta károk ellen védi a vezetéket.
Milyen épületekben alkalmazható?
Lakó- és kereskedelmi épületek kapcsolóberendezéseiben alkalmazható.
Bővíthető kiegészítő készülékekkel?
Igen, kiegészítő készülékekkel bővíthető.
Mi a készülék pontos típuskódja?
A készülék típuskódja PL6-B25/1, katalógusszáma 286523.
