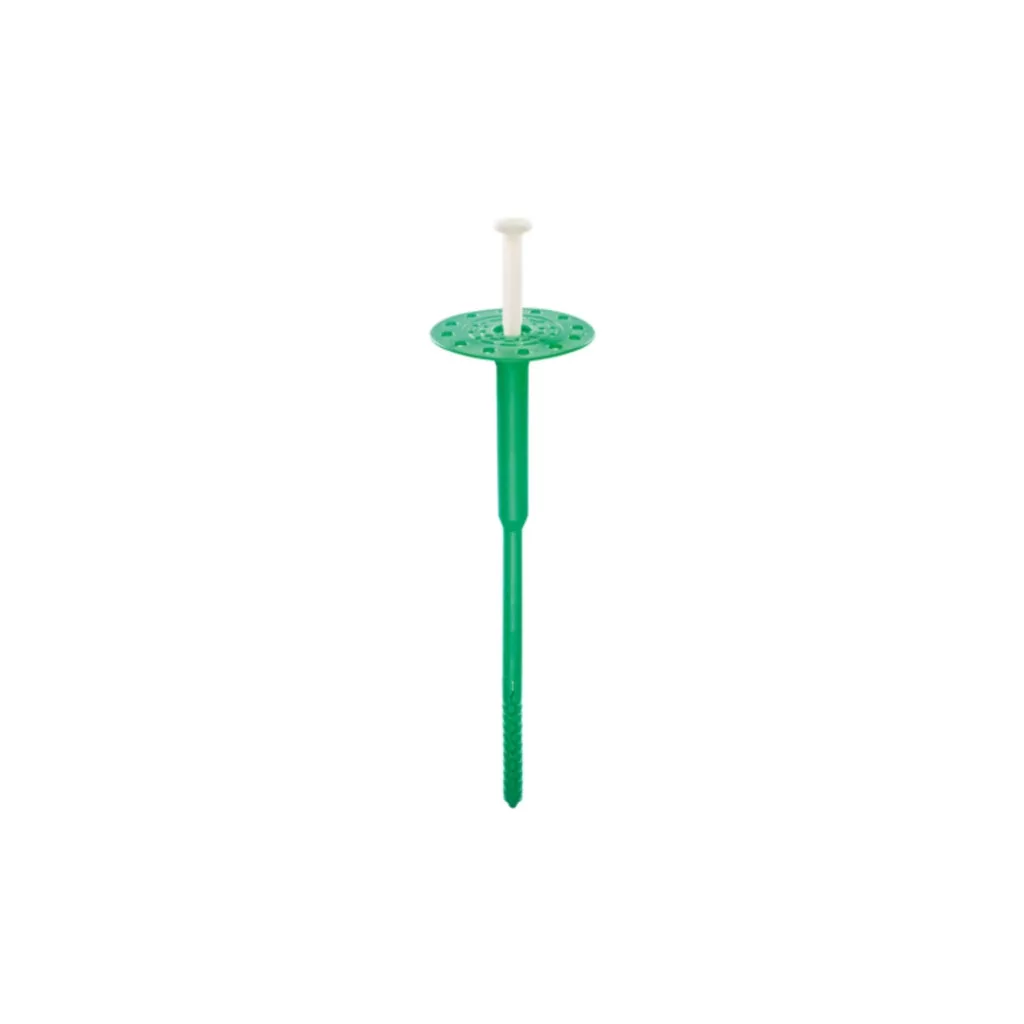

EJOT H4eco acél feszítőelemes műanyag dűbel - 195 mm 232-H4ECO195
nettó 130 Ft
EJOT H4eco acél feszítőelemes műanyag dűbel - 195 mm 232-H4ECO195
Univerzális, acél feszítőelemes és műanyag beütőelemes dűbel optimalizált feszítőzónával. Beton, tömör és üreges tégla, könnyű-adalékanyagos beton, valamint pórusbeton falazatokhoz használható, minden szigetelőanyaghoz.
Gyors termékösszefoglaló
195 mm hosszú, 8 mm dübelátmérőjű rögzítőelem 60 mm tányérátmérővel. A felhasználási kategóriák A, B, C, D, E, európai műszaki értékelése ETA-11/0192.
Összefoglaló specifikáció
- Márka: EJOT
- Terméktípus: műanyag dűbel acél feszítőelemmel
- Kivitel: univerzális, műanyag beütőelemes dűbel optimalizált feszítőzónával
- Hosszúság: 195 mm
- Dübelátmérő: 8 mm
- Tányérátmérő: 60 mm
- Felhasználási kategóriák: A, B, C, D, E
- Európai műszaki értékelés: ETA-11/0192
- Pontszerű hőhídveszteségi tényező: 0,001 W/K
- Cikkszám: 232-H4ECO195
Ideális választás, ha...
- univerzális dűbelre van szükség hőszigetelőanyagok rögzítéséhez.
- beton, tömör tégla, üreges tégla, könnyű-adalékanyagos beton vagy pórusbeton falazaton dolgozna.
- A, B, C, D, E felhasználási kategóriákra jóváhagyott rögzítőelemet keres.
- acél feszítőelemes, műanyag beütőelemes kivitelt választana.
- 60 mm tányérátmérőjű dűbelre van szükség.
- ETA-11/0192 európai műszaki értékeléssel rendelkező rögzítőt keres.
- csökkentett hőhídhatású megoldást szeretne a műanyag beütőelemnek köszönhetően.
Fő előnyök
- Minden falazattípusra jóváhagyva: A, B, C, D, E.
- Masszív, acél feszítőelem.
- Csökkentett hőhídhatás a műanyag beütőelemnek köszönhetően.
- Univerzális feszítőzóna az optimális tartásért kritikus falazatokban is.
- Optimalizált tányérbesimulás a hőszigetelő lapok felületébe.
- Kombinálható EJOT kiegészítő tányérokkal.
- Rövid rögzítési mélység a gyors és gazdaságos furatkészítésért.
- Nagy terhelhetőség a maximális rögzítési biztonságért.
- Gazdaságos dübelfelhasználás.
- Előszerelt feszítő- és beütőelem a gyors beépítésért.
Ajánlott felhasználás
Hőszigetelőanyagok rögzítésére használható beton, tömör- és üreges tégla, könnyű-adalékanyagos beton, valamint pórusbeton falazatokon. A felhasználási kategóriák A, B, C, D és E.
A zárójelben megadott furatmélységi és rögzítési mélységi értékek könnyű-adalékanyagos betonban és pórusbetonban történő alkalmazásra vonatkoznak, vagyis D és E felhasználási kategóriában.
Részletes termékleírás
Az univerzális dűbel acél feszítőelemmel és műanyag beütőelemmel készül. Az optimalizált feszítőzóna a különböző falazattípusokban történő rögzítést támogatja, beleértve a kritikus falazatokat is.
A 60 mm-es tányérátmérő a hőszigetelő lapok felületébe történő tányérbesimuláshoz igazodik. A dűbel EJOT kiegészítő tányérokkal kombinálható, és előszerelt feszítő- és beütőelemmel rendelkezik.
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Márka | EJOT |
| Terméktípus | Műanyag dűbel acél feszítőelemmel |
| Kivitel | Univerzális, műanyag beütőelemes dűbel optimalizált feszítőzónával |
| Hosszúság | 195 mm |
| Dübelátmérő | 8 mm |
| Tányérátmérő | 60 mm |
| Furatmélység h1 ≥ | 35 mm (75 mm) |
| Rögzítési mélység hef ≥ | 25 mm (65 mm) |
| Pontszerű hőhídveszteségi tényező χ | 0,001 W/K |
| Felhasználási kategóriák | A, B, C, D, E |
| Európai műszaki értékelés | ETA-11/0192 |
| Cikkszám | 232-H4ECO195 |
Jellemző terhelési értékek
| Alapanyag / kategória | Jellemző terhelési érték |
|---|---|
| A - Normál beton C 12/15 az EN 206-1 szerint | 0,5 kN |
| A - Normál beton C 20/25 - C 50/60 az EN 206-1 szerint | 0,75 kN |
| B - Tömör tégla (Mz) a DIN 105 szerint | 0,75 kN |
| B - Mészhomok tömör falazóelem (KS) a DIN EN 106 szerint | 0,75 kN |
| C - Üreges tégla falazóelem (Hlz) a DIN 105 szerint, testsűrűség ≥ 0,9 kg/dm³ | 0,5 kN |
| C - Mészhomok üreges falazóelem (KSL) a DIN EN 106 szerint | 0,75 kN |
| D - Könnyű-adalékanyagos beton (LAC) | 1,2 kN |
| E - Pórusbeton P4 - P7 | 0,5 kN |
A megengedett terheléseknél a mindenkori nemzeti biztonsági tényezőt kell figyelembe venni. A műszaki értékelésben megadott értékek betartása szükséges.
Kompatibilitás és használati javaslat
A kiválasztáskor az alapanyag felhasználási kategóriáját, a 8 mm dübelátmérőt, a 60 mm tányérátmérőt, a 195 mm hosszúságot, valamint a furatmélységi és rögzítési mélységi értékeket érdemes figyelembe venni. Könnyű-adalékanyagos betonban és pórusbetonban a zárójeles értékek vonatkoznak az alkalmazásra.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen falazatokhoz használható?
Beton, tömör- és üreges tégla, könnyű-adalékanyagos beton, valamint pórusbeton falazatokhoz használható.
Milyen szigetelőanyaghoz használható?
Minden szigetelőanyaghoz használható.
Mekkora a dübelátmérő?
A dübelátmérő 8 mm.
Mekkora a tányérátmérő?
A tányérátmérő 60 mm.
Mekkora a hossza?
A hosszúság 195 mm.
Milyen felhasználási kategóriákra vonatkozik?
A felhasználási kategóriák: A, B, C, D, E.
Mi az európai műszaki értékelése?
Az európai műszaki értékelés: ETA-11/0192.
Kombinálható kiegészítő tányérokkal?
Igen, kombinálható EJOT kiegészítő tányérokkal.
