EMOS S5252 Koax kábel CB500 100m
nettó 15 301 Ft
nettó 153 Ft/Méter

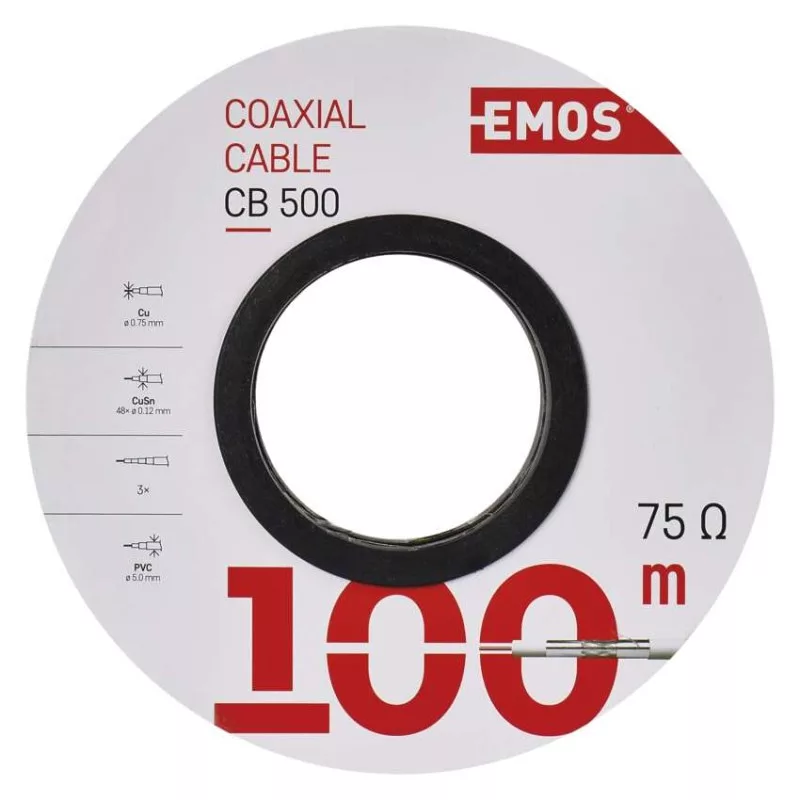

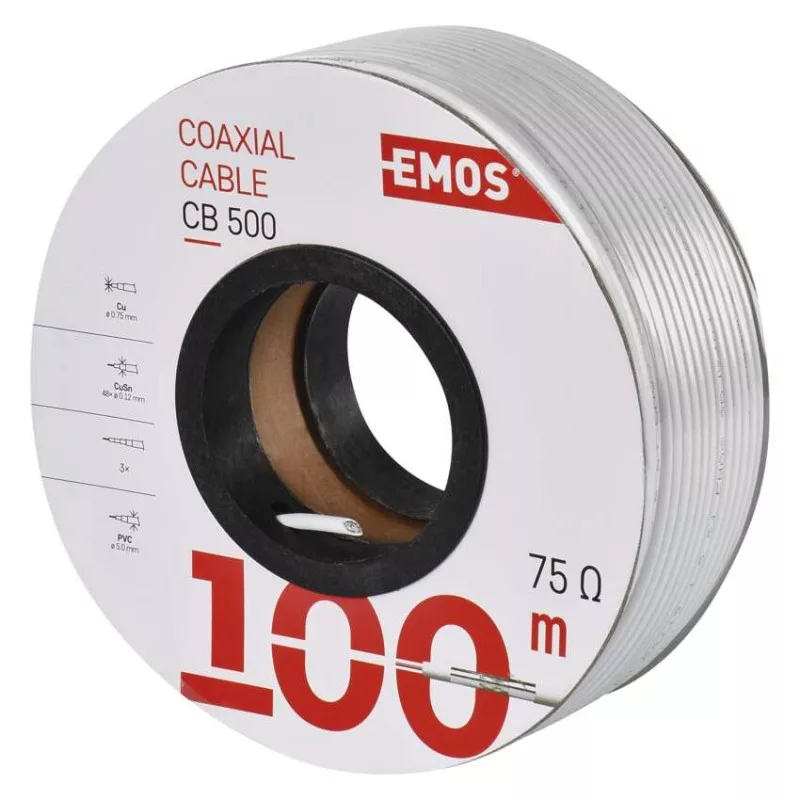

EMOS S5252 Koax kábel CB500 100m
Ez a magas minőségű koaxiális kábel CATV elosztáshoz és nagy teljesítményű televíziós jelátviteli alkalmazásokhoz használható. A 100 m-es tekercses kiszerelés praktikus választás lehet ház vagy lakás koaxiális vezetékezéséhez, illetve olyan beltéri kábelezési munkákhoz, ahol tiszta réz központi vezetővel rendelkező kábelre van szükség.
A kábel vörösréz belső vezetővel, ónozott réz árnyékolással és tripla árnyékolással rendelkezik. A fehér PVC köpenyű kivitel impedanciája 75 Ohm, a kábelköpeny átmérője 5 mm. Kültéri használatra és UV-álló alkalmazásra nem alkalmas.
Főbb jellemzők
- CB500 koaxiális kábel
- 100 m hossz
- CATV elosztáshoz használható
- Nagy teljesítményű televíziós jelátviteli alkalmazásokhoz
- Vörösréz (Cu) belső vezeték
- 0,75 mm belső vezeték átmérő
- 3 árnyékolás
- Ónozott réz (CuSn) árnyékolás
- 1× Al/PES I. fólia árnyékolás
- Al/PES II. fólia árnyékolás
- FPE hab dielektrikum, 3,2 mm átmérővel
- Fehér PVC kábelköpeny
- 5 mm kábelköpeny átmérő
- 75 Ohm impedancia
- Eca tűzveszélyességi osztály
- 5 év garancia-időszak
Felhasználási területek
Használható CATV elosztáshoz, televíziós jelátviteli rendszerekhez, lakások és házak beltéri koaxiális vezetékezéséhez, valamint olyan kábelezési feladatokhoz, ahol tiszta réz központi vezetővel és tripla árnyékolással rendelkező koaxiális kábel szükséges.
Tiszta réz vezető és tripla árnyékolás
A vörösréz belső vezeték és az ónozott réz árnyékolás stabil jelátviteli alapot biztosít CATV elosztási feladatokhoz. A 3 árnyékolás, az Al/PES fóliarétegek és az ónozott réz árnyékolás együtt segíti a zavarások csökkentését a megfelelően szerelt rendszerben.
Kompatibilitás
F típusú csatlakozókkal szerelhető. A javasolt csavarozható F csatlakozó típusa *K7321, a javasolt préselhető F csatlakozó típusa *K7200. Szerelés előtt ellenőrizni kell a kábelátmérőt, a csatlakozó kompatibilitását, a hajlítási sugarat és azt, hogy a kábel beltéri felhasználási környezetben kerül-e alkalmazásra.
Műszaki adatok
| A belső vezeték anyaga | Vörösréz (Cu) |
| A belső vezeték átmérője | 0,75 mm |
| A II. fólia árnyékolása | Al/PES |
| A kábelköpeny anyaga | PVC |
| A kábelköpeny színe | Fehér |
| APE = levegő dielektrikum | Nem |
| Árnyékolás | 47 % |
| Árnyékolás anyaga | Ónozott réz (CuSn) |
| Árnyékolás átmérője | 48× 0,12 mm² |
| Árnyékolások száma | 3 |
| Árnyékoló vezetékek száma | 48× 0,12 mm |
| Az I. fólia árnyékolása | 1× Al/PES |
| Csomagolás típusa - címkézett anyagmennyiség | Igen |
| Csomagolás típusa - hossz | 100 m |
| Csomagolás típusa - tekercs típusa | Papír tekercs |
| Dielektrikum típusa, átmérő | FPE 3,2 mm |
| Elektromos vezetékek felépítése | Nincs megadva |
| Elektromos vezetékek keresztmetszete | Nincs megadva |
| Elektromos vezetékek szigetelése | Nincs megadva |
| Elektromos vezetékek szigetelésének színe | Nincs megadva |
| Ellenálló UV | Nem |
| Értékesítési csomagolás | 100 m, tekercs |
| FPE = Hab dielektrikum | Igen |
| Garancia-időszak | 5 év |
| Használat | CATV elosztás |
| Impedancia | 75 Ohm |
| Javasolt csatlakozó típusok - F csavarozás | *K7321 |
| Javasolt csatlakozó típusok - F préselés | *K7200 |
| Kábelköpeny átmérője | 5 mm |
| Kapacitás | 53 pF/m |
| Koaxiális kábel típusa | CB500 |
| Kültéri használatra alkalmas | Nem |
| Max. csillapítás 20 °C-on 1 000 MHz | 29,1 dB/100 m |
| Max. csillapítás 20 °C-on 100 MHz | 10,5 dB/100 m |
| Max. csillapítás 20 °C-on 10 MHz | 4,5 dB/100 m |
| Max. csillapítás 20 °C-on 2 000 MHz | Nem |
| Max. csillapítás 20 °C-on 450 MHz | 20,2 dB/100 m |
| Max. csillapítás 20 °C-on 650 MHz | 24,1 dB/100 m |
| Max. csillapítás 20 °C-on 860 MHz | 28 dB/100 m |
| Max. egyenáramú ellenállás 20 °C-on - belső mag | 41,5 Ohm/km |
| Max. egyenáramú ellenállás 20 °C-on - külső mag | 48,5 Ohm/km |
| Min. árnyékolás csillapítás 10 ~ 800 MHz | 75 dB |
| Min. hajlítási sugár egyszeri / többszörös | 25/50 mm |
| Min. visszaverődési csillapítás 20 °C-nál 10–300 MHz | 25 dB |
| Min. visszaverődési csillapítás 20 °C-nál 300–600 MHz | 20 dB |
| Min. visszaverődési csillapítás 20 °C-nál 600–900 MHz | 18 dB |
| PE = polietilén dielektrikum | Nincs megadva |
| PES = fóliaréteg | Nem |
| Rögzítési hőmérséklet | -5 °C és +60 °C |
| Rövidítési tényező | 0,85 |
| Súly | 26,5 kg/km |
| Szigetelési ellenállás a magok között 20 °C-nál | 1 000 MOhm/km |
| Tárolási hőmérséklet | -20 °C és +75 °C |
| Tűzveszélyességi osztály | Eca |
| Veszélyes anyagok | Nincs |
Miért érdemes ezt a koaxiális kábelt választani?
Jó választás, ha 100 m hosszú, fehér, tiszta réz központi vezetővel rendelkező koaxiális kábelre van szükség CATV elosztási és televíziós jelátviteli feladatokhoz. A 75 Ohm impedancia, a vörösréz belső vezető, a 3 árnyékolás, az ónozott réz árnyékolás, a FPE hab dielektrikum, a PVC köpeny, az Eca tűzveszélyességi osztály és az 5 év garancia-időszak praktikus megoldást ad ház vagy lakás beltéri koaxiális vezetékezéséhez.
Gyakori kérdések
Milyen hosszú a kábel?
A kábel hossza 100 m.
Milyen célra használható?
CATV elosztáshoz és nagy teljesítményű televíziós jelátviteli alkalmazásokhoz használható.
Kültéri használatra alkalmas?
Nem, kültéri használatra nem alkalmas.
Milyen impedanciájú?
Az impedancia 75 Ohm.
Hány árnyékolással rendelkezik?
3 árnyékolással rendelkezik.
Milyen a belső vezeték anyaga?
A belső vezeték anyaga vörösréz (Cu).
Milyen csatlakozó javasolt hozzá?
Csavarozható F csatlakozóként *K7321, préselhető F csatlakozóként *K7200 típus javasolt.
Mekkora a kábelköpeny átmérője?
A kábelköpeny átmérője 5 mm.
