EMOS S5253 Koax kábel CB500 250m
nettó 38 253 Ft
nettó 153 Ft/Méter
EMOS S5253 Koax kábel CB500 250m
Ez a magas minőségű koaxiális kábel CATV elosztáshoz, bekötött felhasználók kivezetéseihez és nagy teljesítményű televíziós jelátviteli alkalmazásokhoz használható. A 250 m-es tekercses, dobozos kiszerelés praktikus választás lehet ház vagy lakás koaxiális vezetékezéséhez, illetve nagyobb beltéri kábelezési munkákhoz.
A kábel vörösréz belső vezetővel, ónozott réz árnyékolással és tripla árnyékolással rendelkezik. A fehér PVC köpenyű kivitel impedanciája 75 Ohm, a kábelköpeny átmérője 5 mm. Kültéri használatra és UV-álló alkalmazásra nem alkalmas.
Főbb jellemzők
- CB500 koaxiális kábel
- 250 m hossz
- CATV elosztáshoz használható
- Bekötött felhasználók kivezetéseihez alkalmazható
- Nagy teljesítményű televíziós jelátviteli alkalmazásokhoz
- Vörösréz (Cu) belső vezeték
- 0,75 mm belső vezeték átmérő
- 3 árnyékolás
- Ónozott réz (CuSn) árnyékolás
- 1× Al/PES I. fólia árnyékolás
- Al/PES spirál II. fólia árnyékolás
- FPE hab dielektrikum, 3,2 mm átmérővel
- Fehér PVC kábelköpeny
- 5 mm kábelköpeny átmérő
- 75 Ohm impedancia
- Eca tűzveszélyességi osztály
- 5 év garancia-időszak
Felhasználási területek
Használható CATV elosztáshoz, televíziós jelátviteli rendszerekhez, lakások és házak beltéri koaxiális vezetékezéséhez, valamint bekötött felhasználók kivezetéseinek kialakításához. A 250 m-es hossz nagyobb szerelési munkáknál, több kábelezési szakasz kialakításánál vagy kivitelezési tartalékként is praktikus.
Tiszta réz vezető és tripla árnyékolás
A vörösréz belső vezeték és az ónozott réz árnyékolás stabil jelátviteli alapot biztosít CATV elosztási feladatokhoz. A 3 árnyékolás, az Al/PES fóliarétegek és az ónozott réz árnyékolás együtt segíti a zavarások csökkentését a megfelelően szerelt rendszerben.
Kompatibilitás
F típusú csatlakozókkal szerelhető. A javasolt csavarozható F csatlakozó típusa *K7321, a javasolt préselhető F csatlakozó típusa *K7200. Szerelés előtt ellenőrizni kell a kábelátmérőt, a csatlakozó kompatibilitását, a hajlítási sugarat és azt, hogy a kábel beltéri felhasználási környezetben kerül-e alkalmazásra.
Műszaki adatok
| A belső vezeték anyaga | Vörösréz (Cu) |
| A belső vezeték átmérője | 0,75 mm |
| A II. fólia árnyékolása | Al/PES spirál |
| A kábelköpeny anyaga | PVC |
| A kábelköpeny színe | Fehér |
| APE = levegő dielektrikum | Nem |
| Árnyékolás | 47 % |
| Árnyékolás anyaga | Ónozott réz (CuSn) |
| Árnyékolás átmérője | 48× 0,12 mm² |
| Árnyékolások száma | 3 |
| Árnyékoló vezetékek száma | 48× 0,12 mm |
| Az I. fólia árnyékolása | 1× Al/PES |
| Csomagolás típusa - címkézett anyagmennyiség | Igen |
| Csomagolás típusa - hossz | 250 m |

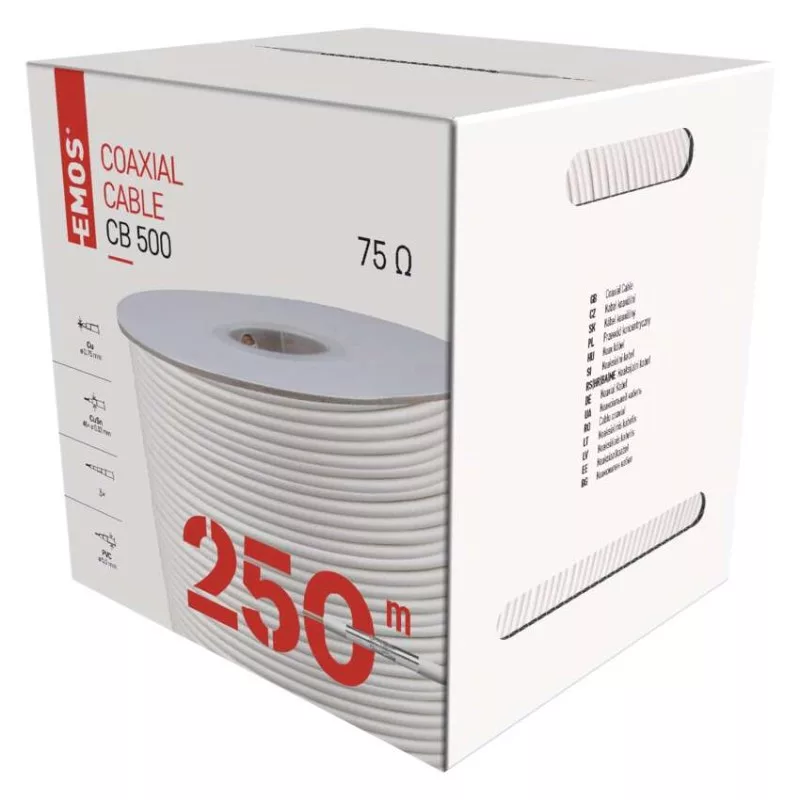

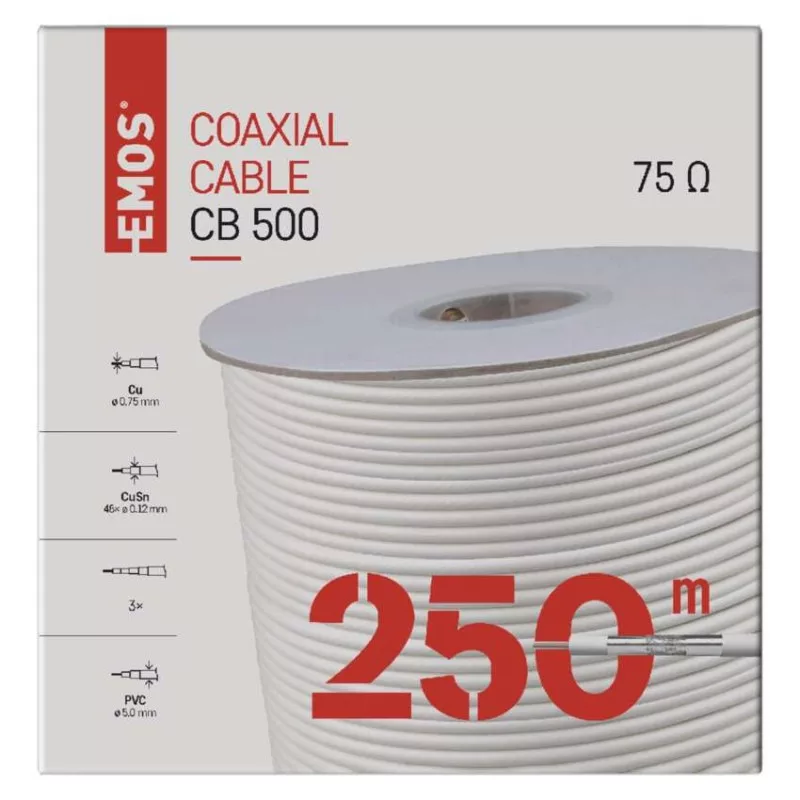

| Csomagolás típusa - tekercs típusa | PVC tekercs dobozban, 250 m |
| Dielektrikum típusa, átmérő | FPE 3,2 mm |
| Elektromos vezetékek felépítése | Nincs megadva |
| Elektromos vezetékek keresztmetszete | Nincs megadva |
| Elektromos vezetékek szigetelése | Nincs megadva |
| Elektromos vezetékek szigetelésének színe | Nincs megadva |
| Ellenálló UV | Nem |
| Értékesítési csomagolás | 250 m, tekercs, doboz |
| FPE = Hab dielektrikum | Igen |
| Garancia-időszak | 5 év |
| Használat | Kivezetések a bekötött felhasználók számára, CATV elosztás |
| Impedancia | 75 Ohm |
| Javasolt csatlakozó típusok - F csavarozás | *K7321 |
| Javasolt csatlakozó típusok - F préselés | *K7200 |
| Kábelköpeny átmérője | 5 mm |
| Kapacitás | 53 pF/m |
| Koaxiális kábel típusa | CB500 |
| Kültéri használatra alkalmas | Nem |
| Max. csillapítás 20 °C-on 1 000 MHz | 29,1 dB/100 m |
| Max. csillapítás 20 °C-on 100 MHz | 10,5 dB/100 m |
| Max. csillapítás 20 °C-on 10 MHz | 4,5 dB/100 m |
| Max. csillapítás 20 °C-on 2 000 MHz | Nem |
| Max. csillapítás 20 °C-on 450 MHz | 20,2 dB/100 m |
| Max. csillapítás 20 °C-on 650 MHz | 24,1 dB/100 m |
| Max. csillapítás 20 °C-on 860 MHz | 28 dB/100 m |
| Max. egyenáramú ellenállás 20 °C-on - belső mag | 41,5 Ohm/km |
| Max. egyenáramú ellenállás 20 °C-on - külső mag | 48,5 Ohm/km |
| Min. árnyékolás csillapítás 10 ~ 800 MHz | 75 dB |
| Min. hajlítási sugár egyszeri / többszörös | 25/50 mm |
| Min. visszaverődési csillapítás 20 °C-nál 10–300 MHz | 25 dB |
| Min. visszaverődési csillapítás 20 °C-nál 300–600 MHz | 20 dB |
| Min. visszaverődési csillapítás 20 °C-nál 600–900 MHz | 18 dB |
| PE = polietilén dielektrikum | Nincs megadva |
| PES = fóliaréteg | Nem |
| Rögzítési hőmérséklet | -5 °C és +60 °C |
| Rövidítési tényező | 0,85 |
| Súly | 26,5 kg/km |
| Szigetelési ellenállás a magok között 20 °C-nál | 1 000 MOhm/km |
| Tárolási hőmérséklet | -20 °C és +75 °C |
| Tűzveszélyességi osztály | Eca |
| Veszélyes anyagok | Nincs |
Miért érdemes ezt a koaxiális kábelt választani?
Jó választás, ha 250 m hosszú, fehér, tiszta réz központi vezetővel rendelkező koaxiális kábelre van szükség CATV elosztási és televíziós jelátviteli feladatokhoz. A 75 Ohm impedancia, a vörösréz belső vezető, a 3 árnyékolás, az ónozott réz árnyékolás, a FPE hab dielektrikum, a PVC köpeny, az Eca tűzveszélyességi osztály és az 5 év garancia-időszak praktikus megoldást ad ház vagy lakás beltéri koaxiális vezetékezéséhez.
Gyakori kérdések
Milyen hosszú a kábel?
A kábel hossza 250 m.
Milyen célra használható?
Kivezetésekhez bekötött felhasználók számára, CATV elosztáshoz és nagy teljesítményű televíziós jelátviteli alkalmazásokhoz használható.
Kültéri használatra alkalmas?
Nem, kültéri használatra nem alkalmas.
Milyen impedanciájú?
Az impedancia 75 Ohm.
Hány árnyékolással rendelkezik?
3 árnyékolással rendelkezik.
Milyen a belső vezeték anyaga?
A belső vezeték anyaga vörösréz (Cu).
Milyen csatlakozó javasolt hozzá?
Csavarozható F csatlakozóként *K7321, préselhető F csatlakozóként *K7200 típus javasolt.
Mekkora a kábelköpeny átmérője?
A kábelköpeny átmérője 5 mm.
