EMOS S5265 Koax kábel CB113UV 100m
nettó 22 022 Ft
nettó 220 Ft/Méter
EMOS S5265 Koax kábel CB113UV 100m

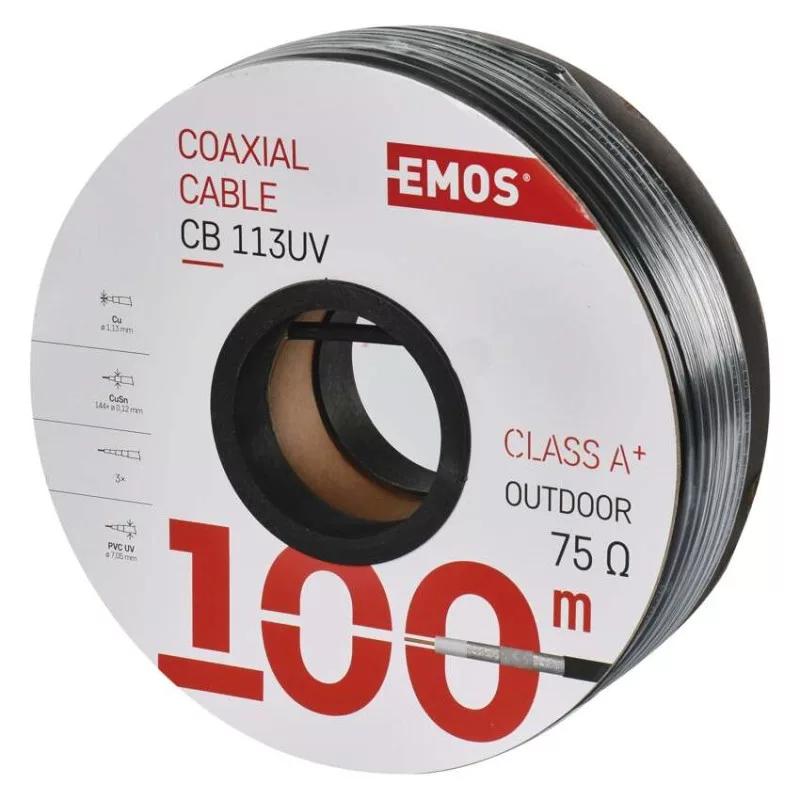

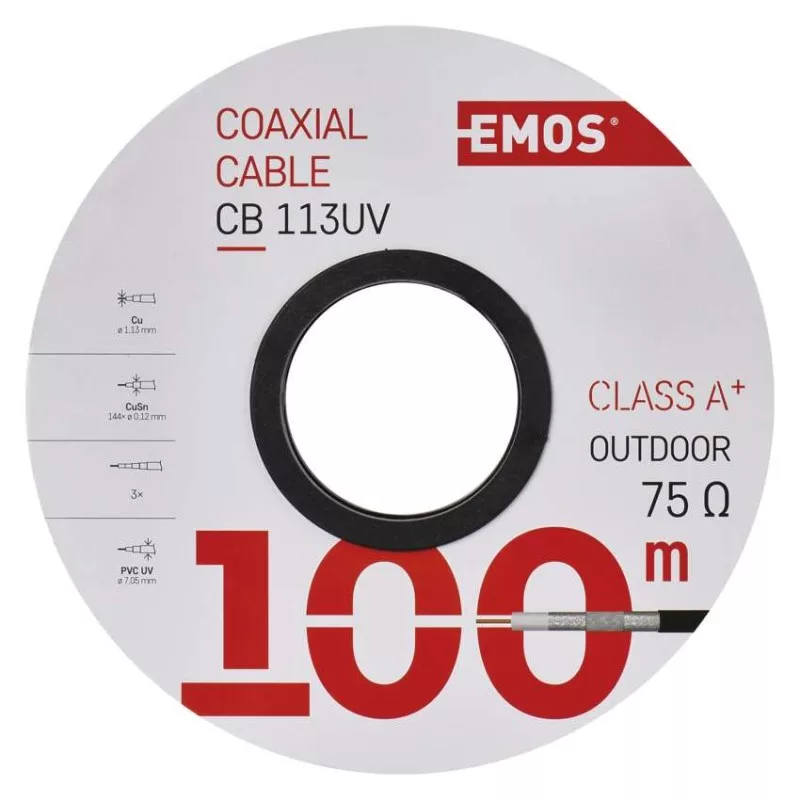

CB113UV típusú, fekete koaxiális kábel 100 méteres tekercses kiszerelésben, tiszta réz központi vezetővel és ónozott réz TRISHIELD tripla árnyékolással. Nagy teljesítményű CCTV-, TV- és SAT-jelátviteli feladatokhoz készült, kültéri vezetéshez és harmadrendű elosztáshoz.
Az UV fénynek ellenálló PVC kábelköpeny, a 75 Ohm impedancia, az 1,13 mm átmérőjű vörösréz belső vezető és a háromrétegű árnyékolás stabil jelátvitelt támogat kültéri kábelezési környezetben. A kábel 7,05 mm külső átmérővel, FPE hab dielektrikummal és 5 év garancia-időszakkal rendelkezik.
Főbb jellemzők
- CB113UV típusú koaxiális kábel
- 100 m-es tekercses kiszerelés
- tiszta réz, 1,13 mm átmérőjű belső vezető
- 75 Ohm impedancia
- TRISHIELD tripla árnyékolás
- ónozott réz (CuSn) árnyékolás
- fekete, UV fénynek ellenálló PVC kábelköpeny
- kültéri használatra alkalmas
- CCTV-, TV- és SAT-jelátviteli feladatokhoz
- FPE hab dielektrikum, 4,8 mm átmérővel
- 7,05 mm kábelköpeny átmérő
- javasolt F csatlakozók: *K7351 csavarozáshoz, *K7220 préseléshez
- 5 év garancia-időszak
Műszaki adatok
| Márka | EMOS |
|---|---|
| Típus | S5265 |
| Koaxiális kábel típusa | CB113UV |
| Használat | kültéri vezetés, harmadrendű elosztás |
| Kültéri használatra alkalmas | igen |
| Impedancia | 75 Ohm |
| A belső vezeték anyaga | vörösréz (Cu) |
| A belső vezeték átmérője | 1,13 mm |
| Dielektrikum típusa, átmérő | FPE 4,8 mm |
| FPE = Hab dielektrikum | igen |
| APE = levegő dielektrikum | nem |
| PE = polietilén dielektrikum | nem |
| A kábelköpeny anyaga | PVC, UV fénynek ellenálló |
| A kábelköpeny színe | fekete |
| Kábelköpeny átmérője | 7,05 mm |
| Árnyékolás | >84% |
| Árnyékolás anyaga | ónozott réz (CuSn) |
| Árnyékolások száma | 3 |
| Árnyékolás átmérője | 144× 0,12 mm2 |
| Árnyékoló vezetékek száma | 144× 0,12 mm |
| Az I. fólia árnyékolása | 1× Al/PES |
| A II. fólia árnyékolása | Al/PES spirál |
| PES = fóliaréteg | nem |
| Kapacitás | 52 pF/m |
| Rövidítési tényező | 0,84 |
| Max. csillapítás 20 °C-on, 10 MHz | 2,28 dB/100 m |
| Max. csillapítás 20 °C-on, 100 MHz | 5,8 dB/100 m |
| Max. csillapítás 20 °C-on, 450 MHz | 12,8 dB/100 m |
| Max. csillapítás 20 °C-on, 650 MHz | 15,1 dB/100 m |
| Max. csillapítás 20 °C-on, 860 MHz | 17,87 dB/100 m |
| Max. csillapítás 20 °C-on, 1 000 MHz | 19,5 dB/100 m |
| Max. csillapítás 20 °C-on, 2 000 MHz | 28,2 dB/100 m |
| Min. árnyékolás csillapítás, 10–800 MHz | >95 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 10–300 MHz | 31 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 300–600 MHz | 25 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 600–900 MHz | 23 dB |
| Max. egyenáramú ellenállás 20 °C-on, belső mag | 25,7 Ohm/km |
| Max. egyenáramú ellenállás 20 °C-on, külső mag | 45,9 Ohm/km |
| Szigetelési ellenállás a magok között 20 °C-nál | 500 MOhm/km |
| Min. hajlítási sugár egyszeri / többszörös | 30/60 mm |
| Rögzítési hőmérséklet | -5 °C és +60 °C |
| Tárolási hőmérséklet | -20 °C és +75 °C |
| Ellenálló UV | igen |
| Tűzveszélyességi osztály | Eca |
| Veszélyes anyagok | nincs |
| Elektromos vezetékek felépítése | nincs megadva |
| Elektromos vezetékek keresztmetszete | nincs megadva |
| Elektromos vezetékek szigetelése | nincs megadva |
| Elektromos vezetékek szigetelésének színe | nincs megadva |
| Javasolt csatlakozó típusok - F csavarozás | *K7351 |
| Javasolt csatlakozó típusok - F préselés | *K7220 |
| Csomagolás típusa - hossz | 100 m |
| Csomagolás típusa - címkézett anyagmennyiség | 1–100 m |
| Csomagolás típusa - tekercs típusa | papír tekercs |
| Értékesítési csomagolás | 100 m, tekercs |
| Súly | 43,5 kg/km |
| Garancia-időszak | 5 év |
Ajánlott felhasználás

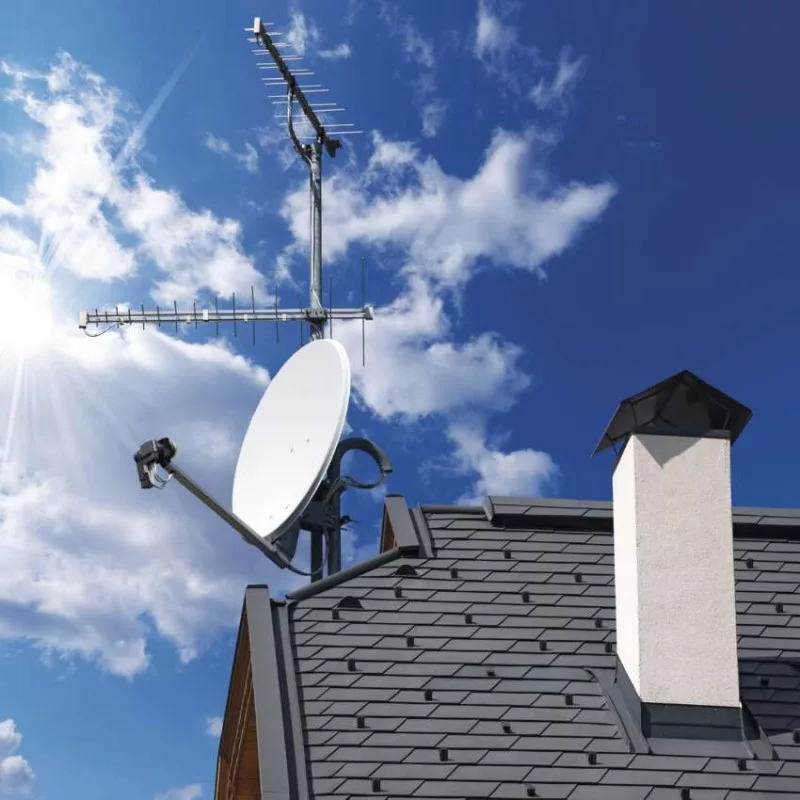

Kültéri TV-, SAT-, CATV- és CCTV-jelátviteli rendszerek kábelezéséhez ajánlott, különösen olyan telepítéseknél, ahol UV-álló, kültéri vezetésre alkalmas, 75 Ohm impedanciájú koaxiális kábelre van szükség. A megadott hajlítási sugár, rögzítési hőmérséklet és csatlakozótípusok figyelembevételével érdemes telepíteni.
Gyakori kérdések
Milyen hosszú a kábel?
A kábel 100 méteres tekercsben érhető el.
Kültéren használható?
Igen, kültéri használatra alkalmas, UV fénynek ellenálló PVC kábelköpennyel rendelkezik.
Milyen impedanciájú?
A kábel impedanciája 75 Ohm.
Milyen anyagú a belső vezető?
A belső vezető vörösrézből (Cu) készült, 1,13 mm átmérővel.
Hány árnyékolási réteggel rendelkezik?
3 árnyékolási réteggel rendelkezik, TRISHIELD kivitelben, ónozott réz árnyékolással.
Milyen felhasználásra ajánlott?
Kültéri vezetéshez, harmadrendű elosztáshoz, valamint TV-, SAT-, CATV- és CCTV-jelátviteli feladatokhoz ajánlott.
Milyen csatlakozó javasolt hozzá?
F csavarozáshoz *K7351, F préseléshez *K7220 csatlakozó javasolt.
