EMOS S5268 Koax kábel CB113 500m

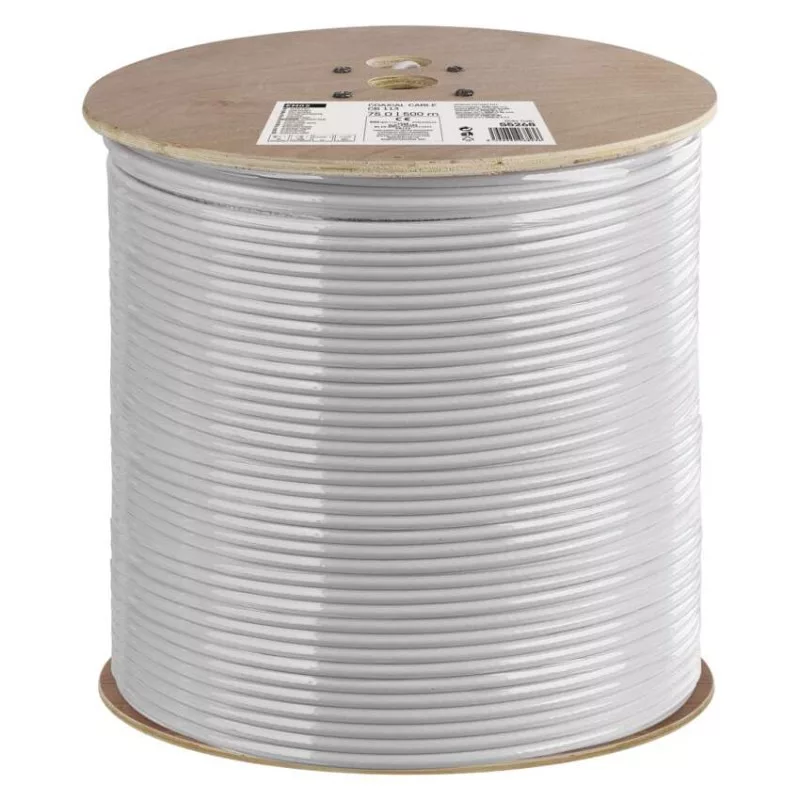

CB113 típusú, fehér koaxiális kábel 500 méteres fa kábeldobos kiszerelésben, dielektromos hab szigeteléssel és TRISHIELD tripla árnyékolással. Harmadrendű CATV és SAT elosztáshoz, valamint beltéri kábelezési feladatokhoz használható.
A vörösréz központi vezető, a 75 Ohm impedancia, az FPE hab dielektrikum és a háromrétegű árnyékolás stabil jelátvitelt támogat. A kábel fehér PVC köpenyű, 7,05 mm kábelköpeny átmérővel rendelkezik, és 500 méteres fa kábeldobos kiszerelése nagyobb anyagigényű beltéri telepítésekhez praktikus.
Főbb jellemzők
- CB113 típusú koaxiális kábel
- 500 m-es fa kábeldobos kiszerelés
- vörösréz, 1,13 mm átmérőjű belső vezető
- 75 Ohm impedancia
- TRISHIELD tripla árnyékolás
- ónozott réz (CuSn) árnyékolás
- fehér PVC kábelköpeny
- harmadrendű CATV és SAT elosztáshoz
- FPE hab dielektrikum, 4,8 mm átmérővel
- 7,05 mm kábelköpeny átmérő
- javasolt F csatlakozók: *K7351 csavarozáshoz, *K7220 préseléshez
- 5 év garancia-időszak
Műszaki adatok
| Márka | EMOS |
|---|---|
| Típus | S5268 |
| Koaxiális kábel típusa | CB113 |
| Használat | harmadrendű elosztás CATV, SAT |
| Kültéri használatra alkalmas | nem |
| Impedancia | 75 Ohm |
| A belső vezeték anyaga | vörösréz (Cu) |
| A belső vezeték átmérője | 1,13 mm |
| Dielektrikum típusa, átmérő | FPE 4,8 mm |
| FPE = Hab dielektrikum | igen |
| APE = levegő dielektrikum | nincs megadva |
| PE = polietilén dielektrikum | Foamed PE |
| A kábelköpeny anyaga | PVC (HD 624) |
| A kábelköpeny színe | fehér |
| Kábelköpeny átmérője | 7,05 mm |
| Árnyékolás | >84% |
| Árnyékolás anyaga | ónozott réz (CuSn) |
| Árnyékolások száma | 3 |
| Árnyékolás átmérője | 144× 0,12 mm2 |
| Árnyékoló vezetékek száma | 144× 0,12 mm |
| Az I. fólia árnyékolása | 1× Al/PES |
| A II. fólia árnyékolása | Al/PES spirál |
| PES = fóliaréteg | igen |
| Kapacitás | 53 pF/m |
| Rövidítési tényező | 0,85 |
| Max. csillapítás 20 °C-on, 10 MHz | 2,2 dB/100 m |
| Max. csillapítás 20 °C-on, 100 MHz | 5,8 dB/100 m |
| Max. csillapítás 20 °C-on, 450 MHz | 12,5 dB/100 m |
| Max. csillapítás 20 °C-on, 650 MHz | 15,3 dB/100 m |
| Max. csillapítás 20 °C-on, 860 MHz | 18,5 dB/100 m |
| Max. csillapítás 20 °C-on, 1 000 MHz | 19,3 dB/100 m |
| Max. csillapítás 20 °C-on, 2 000 MHz | 29,5 dB/100 m |
| Min. árnyékolás csillapítás, 10–800 MHz | >95 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 10–300 MHz | 30 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 300–600 MHz | 25 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 600–900 MHz | 23 dB |
| Max. egyenáramú ellenállás 20 °C-on, belső mag | 18,5 Ohm/km |
| Max. egyenáramú ellenállás 20 °C-on, külső mag | 38,5 Ohm/km |
| Szigetelési ellenállás a magok között 20 °C-nál | 1 000 MOhm/km |
| Min. hajlítási sugár egyszeri / többszörös | 35/70 mm |
| Rögzítési hőmérséklet | -5 °C és +60 °C |
| Tárolási hőmérséklet | -20 °C és +75 °C |
| Ellenálló UV | nem |
| Tűzveszélyességi osztály | Eca |
| Veszélyes anyagok | nincs |
| Elektromos vezetékek felépítése | nincs megadva |
| Elektromos vezetékek keresztmetszete | nincs megadva |
| Elektromos vezetékek szigetelése | nincs megadva |
| Elektromos vezetékek szigetelésének színe | nincs megadva |
| Javasolt csatlakozó típusok - F csavarozás | *K7351 |
| Javasolt csatlakozó típusok - F préselés | *K7220 |
| Csomagolás típusa - hossz | 500 m |
| Csomagolás típusa - címkézett anyagmennyiség | 1–500 m |
| Csomagolás típusa - tekercs típusa | fa kábeldob |
| Értékesítési csomagolás | 500 m, fa kábeldob |
| Súly | 43,5 kg/km |
| Garancia-időszak | 5 év |
Ajánlott felhasználás
Beltéri CATV és SAT harmadrendű elosztási rendszerek kábelezéséhez ajánlott, különösen nagyobb anyagigényű telepítéseknél, ahol 500 méteres fa kábeldobos kiszerelésű, 75 Ohm impedanciájú koaxiális kábelre van szükség. Kültéri felhasználásra és UV-terhelésnek kitett helyre nem alkalmas.
Gyakori kérdések
Milyen hosszú a kábel?
A kábel 500 méteres fa kábeldobos kiszerelésben érhető el.
Milyen impedanciájú?
A kábel impedanciája 75 Ohm.
Milyen anyagú a belső vezető?
A belső vezető vörösrézből (Cu) készült, 1,13 mm átmérővel.
Hány árnyékolási réteggel rendelkezik?
3 árnyékolási réteggel rendelkezik, TRISHIELD kivitelben, ónozott réz árnyékolással.
Kültéren használható?
Nem, kültéri használatra nem alkalmas, és UV-állósága nincs.
Milyen felhasználásra ajánlott?
Harmadrendű CATV és SAT elosztáshoz, valamint beltéri koaxiális kábelezési feladatokhoz ajánlott.
Milyen csatlakozó javasolt hozzá?
F csavarozáshoz *K7351, F préseléshez *K7220 csatlakozó javasolt.
