EMOS S5269 Koax kábel CB113 LSZH 250m
nettó 62 205 Ft
nettó 249 Ft/Méter
EMOS S5269 Koax kábel CB113 LSZH 250m

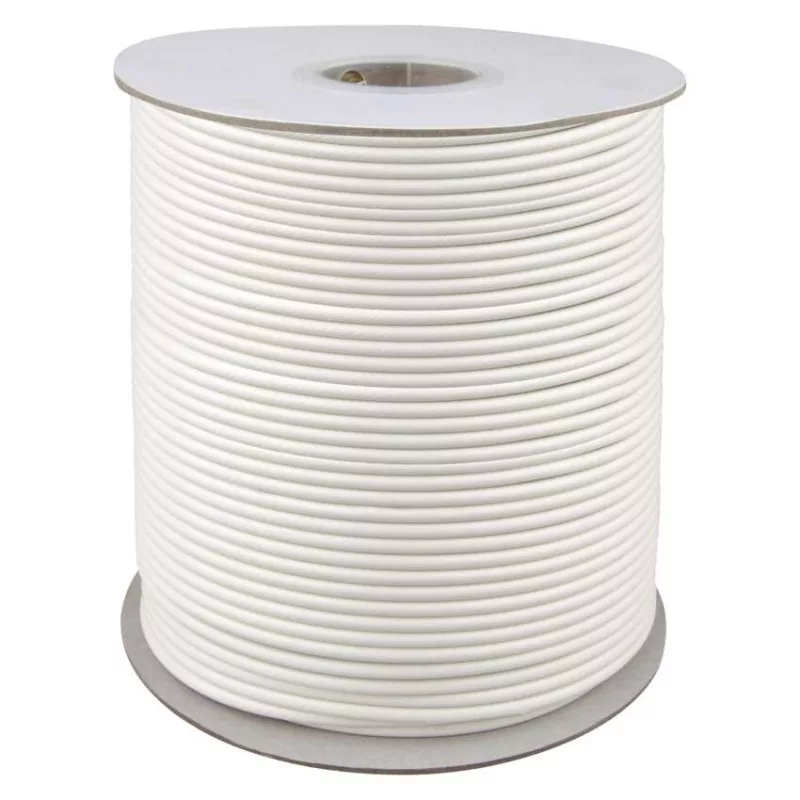

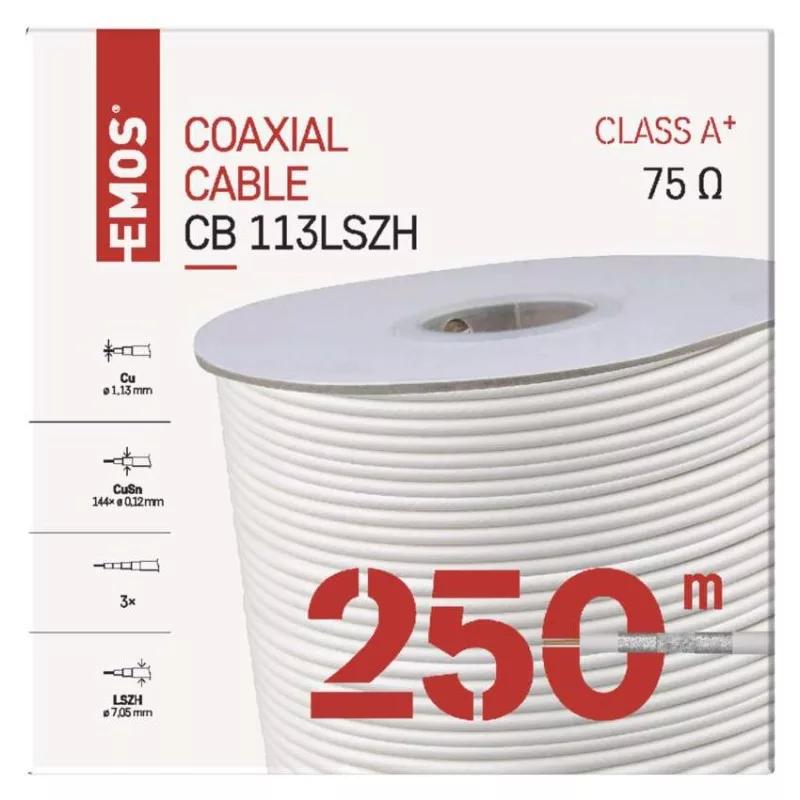

CB113 LSZH típusú, fehér koaxiális kábel 250 méteres dobozos kiszerelésben, vörösréz központi vezetővel, FPE hab dielektrikummal és tripla árnyékolással. Készülékcsatlakozásokhoz, zavarásvédett A+ osztályú felhasználáshoz készült, beltéri alkalmazásra.
A 75 Ohm impedancia, az 1,13 mm átmérőjű belső vezető, a háromrétegű árnyékolás és az LSZH kábelköpeny olyan kábelezési feladatoknál előnyös, ahol stabil jelátvitelre és zavarásvédett kialakításra van szükség. A 250 méteres tekercses, dobozos csomagolás nagyobb anyagigényű szerelési munkákhoz is praktikus.
Főbb jellemzők
- CB113 LSZH típusú koaxiális kábel
- 250 m-es tekercses, dobozos kiszerelés
- vörösréz, 1,13 mm átmérőjű belső vezető
- 75 Ohm impedancia
- tripla árnyékolás, ónozott réz (CuSn) árnyékolással
- fehér LSZH kábelköpeny
- zavarásvédett, A+ osztályú felhasználásra
- FPE hab dielektrikum, 4,8 mm átmérővel
- 7,05 mm kábelköpeny átmérő
- javasolt F csatlakozók: *K7351 csavarozáshoz, *K7220 préseléshez
- 5 év garancia-időszak
Műszaki adatok
| Márka | EMOS |
|---|---|
| Típus | S5269 |
| Koaxiális kábel típusa | CB113 LSZH |
| Használat | készülék csatlakozások, zavarásvédett, A+ osztály |
| Kültéri használatra alkalmas | nem |
| Impedancia | 75 Ohm |
| A belső vezeték anyaga | vörösréz (Cu) |
| A belső vezeték átmérője | 1,13 mm |
| Dielektrikum típusa, átmérő | FPE 4,8 mm |
| FPE = Hab dielektrikum | igen |
| APE = levegő dielektrikum | nem |
| PE = polietilén dielektrikum | Foamed PE |
| A kábelköpeny anyaga | LSZH |
| A kábelköpeny színe | fehér |
| Kábelköpeny átmérője | 7,05 mm |
| Árnyékolás | >115% |
| Árnyékolás anyaga | ónozott réz (CuSn) |
| Árnyékolások száma | 3 |
| Árnyékolás átmérője | 144× 0,12 mm2 |
| Árnyékoló vezetékek száma | 144× 0,12 mm |
| Az I. fólia árnyékolása | 1× Al/PES |
| A II. fólia árnyékolása | Al/PES spirál |
| PES = fóliaréteg | nem |
| Kapacitás | 52 pF/m |
| Rövidítési tényező | 0,85 |
| Max. csillapítás 20 °C-on, 10 MHz | 2,2 dB/100 m |
| Max. csillapítás 20 °C-on, 100 MHz | 5,8 dB/100 m |
| Max. csillapítás 20 °C-on, 450 MHz | 12,5 dB/100 m |
| Max. csillapítás 20 °C-on, 650 MHz | 15,3 dB/100 m |
| Max. csillapítás 20 °C-on, 860 MHz | 18,5 dB/100 m |
| Max. csillapítás 20 °C-on, 1 000 MHz | 19,3 dB/100 m |
| Max. csillapítás 20 °C-on, 2 000 MHz | 29,5 dB/100 m |
| Min. árnyékolás csillapítás, 10–800 MHz | >95 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 10–300 MHz | 30 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 300–600 MHz | 25 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 600–900 MHz | 23 dB |
| Max. egyenáramú ellenállás 20 °C-on, belső mag | 18,5 Ohm/km |
| Max. egyenáramú ellenállás 20 °C-on, külső mag | 38,5 Ohm/km |
| Szigetelési ellenállás a magok között 20 °C-nál | 1 000 MOhm/km |
| Min. hajlítási sugár egyszeri / többszörös | 35/70 mm |
| Rögzítési hőmérséklet | -5 °C és +60 °C |
| Tárolási hőmérséklet | -20 °C és +75 °C |
| Ellenálló UV | nem |
| Tűzveszélyességi osztály | Eca |
| Veszélyes anyagok | nincs |
| Elektromos vezetékek felépítése | nincs megadva |
| Elektromos vezetékek keresztmetszete | nincs megadva |
| Elektromos vezetékek szigetelése | nincs megadva |
| Elektromos vezetékek szigetelésének színe | nincs megadva |
| Javasolt csatlakozó típusok - F csavarozás | *K7351 |
| Javasolt csatlakozó típusok - F préselés | *K7220 |
| Csomagolás típusa - hossz | 250 m |
| Csomagolás típusa - címkézett anyagmennyiség | 1–250 m |
| Csomagolás típusa - tekercs típusa | PVC tekercs dobozban, 250 m |
| Értékesítési csomagolás | 250 m, papír tekercs, doboz |
| Súly | 43,5 kg/km |
| Garancia-időszak | 5 év |
Ajánlott felhasználás
Beltéri készülékcsatlakozásokhoz és zavarásvédett A+ osztályú koaxiális kábelezési feladatokhoz ajánlott, ahol 75 Ohm impedanciájú, tripla árnyékolású kábelre van szükség. Kültéri felhasználásra és UV-terhelésnek kitett helyre nem alkalmas.
Gyakori kérdések
Milyen hosszú a kábel?
A kábel 250 méteres dobozos kiszerelésben érhető el.
Milyen impedanciájú?
A kábel impedanciája 75 Ohm.
Milyen anyagú a belső vezető?
A belső vezető vörösrézből (Cu) készült, 1,13 mm átmérővel.
Hány árnyékolási réteggel rendelkezik?
3 árnyékolási réteggel rendelkezik, ónozott réz árnyékolással.
Kültéren használható?
Nem, kültéri használatra nem alkalmas, és UV-állósága nincs.
Milyen felhasználásra ajánlott?
Készülékcsatlakozásokhoz, zavarásvédett A+ osztályú beltéri koaxiális kábelezéshez ajánlott.
Milyen csatlakozó javasolt hozzá?
F csavarozáshoz *K7351, F préseléshez *K7220 csatlakozó javasolt.
