EMOS S5273 Koax kábel CB21D 500M

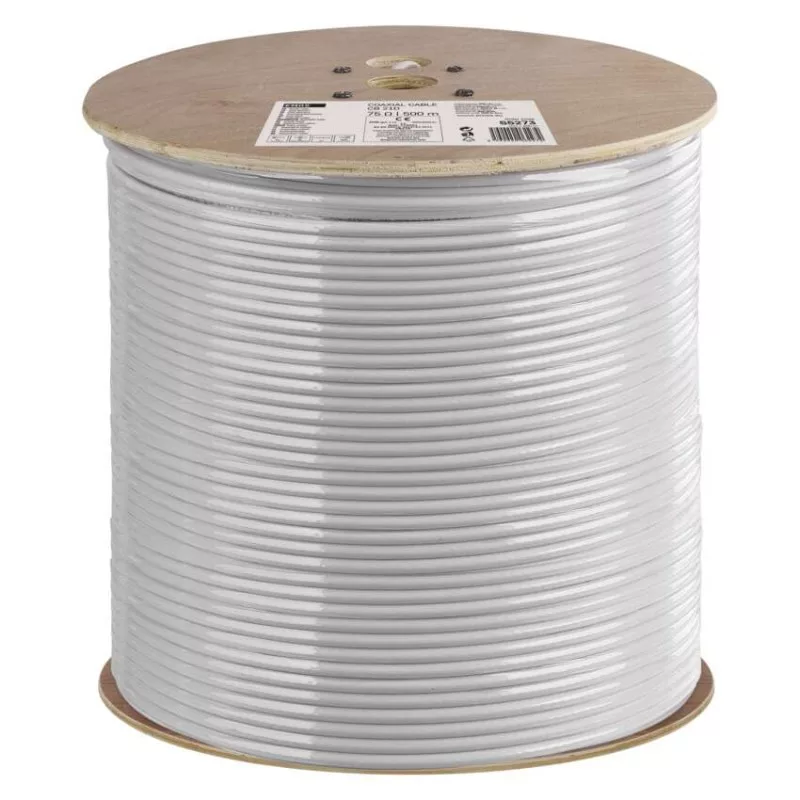

CB21D típusú, fehér koaxiális kábel 500 méteres fa kábeldobos kiszerelésben, tiszta réz központi vezetővel és 75 Ohm impedanciával. Beltéri elosztási feladatokhoz készült, zavarásvédett, A osztályú kivitelben.
A kábel TV-, SAT- és CCTV-jelátviteli rendszerekhez használható, ahol fontos a stabil jelminőség és a nagy hatékonyságú árnyékolás. A 2 árnyékolási réteg, az alumínium árnyékolás és a >98% árnyékolási érték segíti a külső zavaró hatások csökkentését beltéri telepítések során.
Főbb jellemzők
- CB21D típusú koaxiális kábel
- 500 m-es fa kábeldobos kiszerelés
- tiszta réz, 1,1 mm átmérőjű belső vezető
- 75 Ohm impedancia
- fehér PVC kábelköpeny
- beltéri elosztáshoz, zavarásvédett A osztályú használatra
- TV-, SAT- és CCTV-jelátviteli rendszerekhez
- 2 árnyékolási réteg, >98% árnyékolással
- FPE hab dielektrikum, 4,8 mm átmérővel
- 6,8 mm kábelköpeny átmérő
- javasolt F csatlakozók: *K7351 csavarozáshoz, *K7220 préseléshez
- 5 év garancia-időszak
Műszaki adatok
| Márka | EMOS |
|---|---|
| Típus | S5273 |
| Koaxiális kábel típusa | CB21D |
| Használat | beltéri elosztás, zavarásvédett, A osztály |
| Kültéri használatra alkalmas | nem |
| Impedancia | 75 Ohm |
| A belső vezeték anyaga | vörösréz (Cu) |
| A belső vezeték átmérője | 1,1 mm |
| Dielektrikum típusa, átmérő | FPE 4,8 mm |
| FPE = Hab dielektrikum | igen |
| APE = levegő dielektrikum | nem |
| PE = polietilén dielektrikum | FPE |
| A kábelköpeny anyaga | PVC |
| A kábelköpeny színe | fehér |
| Kábelköpeny átmérője | 6,8 mm |
| Árnyékolás | >98% |
| Árnyékolás anyaga | alumínium (Al) |
| Árnyékolások száma | 2 |
| Árnyékolás átmérője | 128× 0,12 mm² |
| Árnyékoló vezetékek száma | 128× 0,12 mm |
| Az I. fólia árnyékolása | 1× Al/PET |
| A II. fólia árnyékolása | nincs |
| PES = fóliaréteg | nem |
| Kapacitás | 52 pF/m |
| Rövidítési tényező | 0,82 |
| Max. csillapítás 20 °C-on, 10 MHz | 2,2 dB/100 m |
| Max. csillapítás 20 °C-on, 100 MHz | 5,8 dB/100 m |
| Max. csillapítás 20 °C-on, 450 MHz | 12,5 dB/100 m |
| Max. csillapítás 20 °C-on, 650 MHz | 15,3 dB/100 m |
| Max. csillapítás 20 °C-on, 860 MHz | 18,5 dB/100 m |
| Max. csillapítás 20 °C-on, 1 000 MHz | 19,3 dB/100 m |
| Max. csillapítás 20 °C-on, 2 000 MHz | 29,5 dB/100 m |
| Min. árnyékolás csillapítás, 10–800 MHz | >110 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 10–300 MHz | 30 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 300–600 MHz | 25 dB |
| Min. visszaverődési csillapítás 20 °C-nál, 600–900 MHz | 23 dB |
| Max. egyenáramú ellenállás 20 °C-on, belső mag | 18,5 Ohm/km |
| Max. egyenáramú ellenállás 20 °C-on, külső mag | 38,5 Ohm/km |
| Szigetelési ellenállás a magok között 20 °C-nál | 1 000 MOhm/km |
| Min. hajlítási sugár egyszeri / többszörös | 35/70 mm |
| Rögzítési hőmérséklet | -5 °C és +60 °C |
| Tárolási hőmérséklet | -20 °C és +75 °C |
| Ellenálló UV | nem |
| Tűzveszélyességi osztály | Eca |
| Veszélyes anyagok | nincs |
| Elektromos vezetékek felépítése | nincs megadva |
| Elektromos vezetékek keresztmetszete | nincs megadva |
| Elektromos vezetékek szigetelése | nincs megadva |
| Elektromos vezetékek szigetelésének színe | nincs megadva |
| Javasolt csatlakozó típusok - F csavarozás | *K7351 |
| Javasolt csatlakozó típusok - F préselés | *K7220 |
| Csomagolás típusa - hossz | 500 m |
| Csomagolás típusa - címkézett anyagmennyiség | 1–500 m |
| Csomagolás típusa - tekercs típusa | fa kábeldob |
| Értékesítési csomagolás | 500 m, fa kábeldob |
| Súly | 41,5 kg/km |
| Garancia-időszak | 5 év |
Ajánlott felhasználás

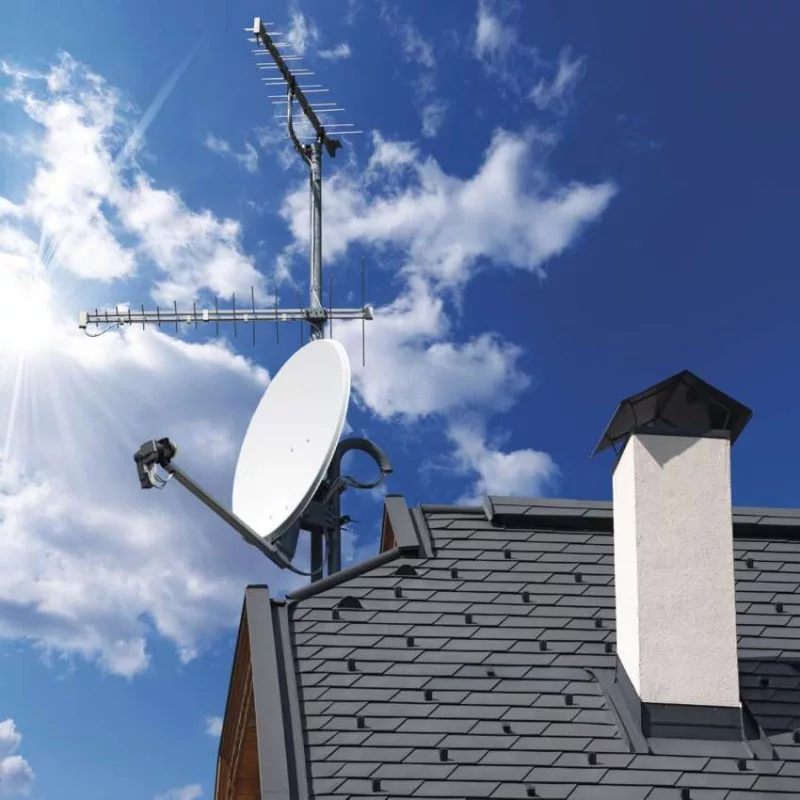

Beltéri antenna-, TV-, SAT- és CCTV-jelátviteli rendszerek kábelezéséhez ajánlott, különösen nagyobb anyagigényű telepítéseknél, ahol a fa kábeldobos, 500 méteres kiszerelés hatékonyabb munkavégzést tesz lehetővé. Kültéri felhasználásra és UV-terhelésnek kitett helyre nem alkalmas.
Gyakori kérdések
Milyen hosszú a kábel?
A kábel 500 méteres fa kábeldobos kiszerelésben érhető el.
Milyen impedanciájú?
A kábel impedanciája 75 Ohm.
Milyen anyagú a belső vezető?
A belső vezető vörösrézből (Cu) készült, 1,1 mm átmérővel.
Milyen felhasználásra ajánlott?
Beltéri elosztáshoz, zavarásvédett A osztályú TV-, SAT- és CCTV-jelátviteli rendszerekhez ajánlott.
Kültéren használható?
Nem, kültéri használatra nem alkalmas, és UV-állósága nincs.
Milyen a kábel árnyékolása?
A kábel 2 árnyékolással rendelkezik, az árnyékolási érték >98%, a minimális árnyékoláscsillapítás 10–800 MHz között >110 dB.
Milyen csatlakozó javasolt hozzá?
F csavarozáshoz *K7351, F préseléshez *K7220 csatlakozó javasolt.
