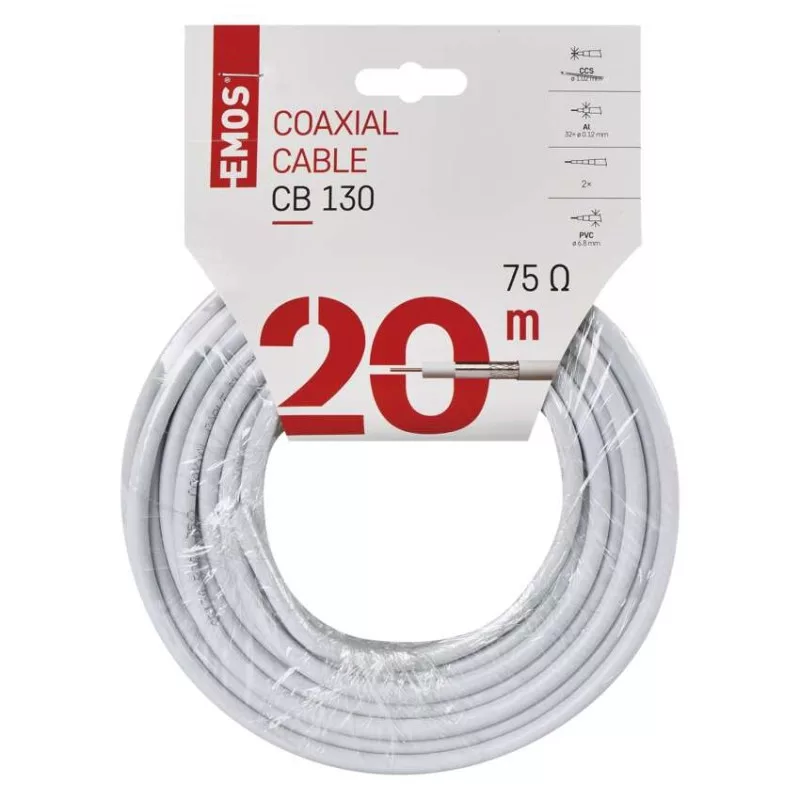

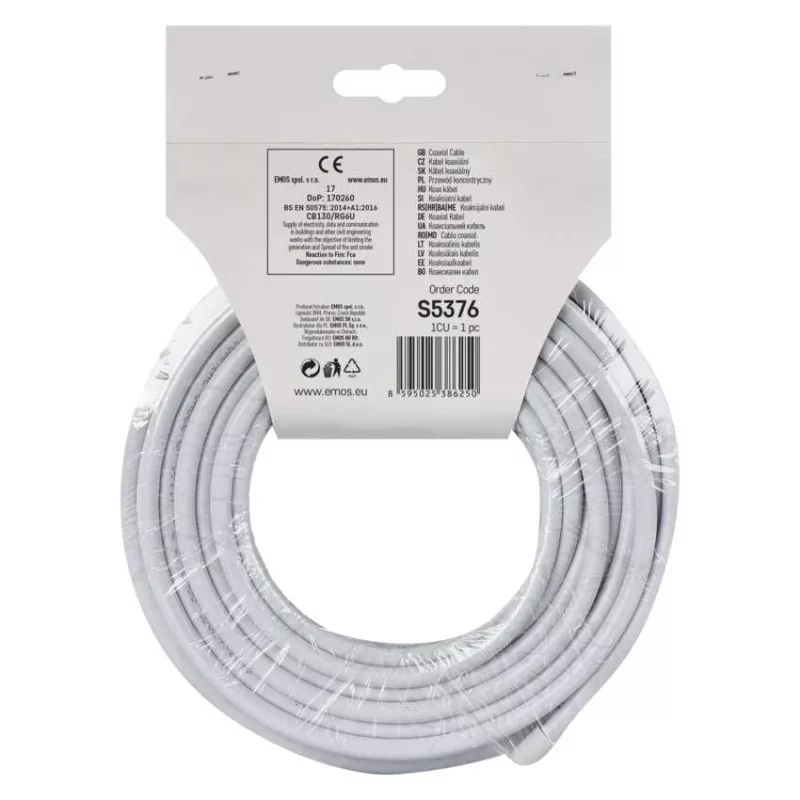

EMOS S5376 Koax kábel CB130 20m
Ez az RG6 típusú univerzális koaxiális kábel TV- és SAT-jelek beltéri elosztásához használható, nem nagy igénybevételt jelentő jelátviteli feladatokra. A 20 m-es kiszerelés praktikus választás lehet antennás, televíziós vagy műholdas kábelezési munkákhoz, amikor készre csomagolt koaxiális kábelre van szükség.
A központi vezető rézzel bevont acélból (CCS) készült, a kábel dupla alumínium árnyékolással rendelkezik. A fehér PVC köpenyű kivitel beltéri elosztásra alkalmas, impedanciája 75 Ohm, a kábelköpeny átmérője 6,8 mm. Kültéri használatra és UV-álló alkalmazásra nem alkalmas.
Főbb jellemzők
- RG6 típusú univerzális koaxiális kábel
- CB130 koaxiális kábel típus
- 20 m hossz
- Beltéri elosztáshoz használható
- TV- és SAT-jelek átviteléhez
- Rézzel bevont acél (CCS) belső vezeték
- 1,02 mm belső vezeték átmérő
- Dupla árnyékolás
- Alumínium árnyékolás
- 1× Al/PES fólia árnyékolás
- FPE hab dielektrikum, 4,8 mm átmérővel
- Fehér PVC kábelköpeny
- 6,8 mm kábelköpeny átmérő
- 75 Ohm impedancia
- 2 év garancia-időszak
Felhasználási területek
Használható beltéri antennás, televíziós és műholdas jelátviteli rendszerekhez, például TV-készülékek, beltéri egységek, SAT-vevők, elosztók vagy csatlakozási pontok bekötéséhez. A 20 m-es hossz megfelelő lehet közepes beltéri kábelezési szakaszok kialakításához.
Koaxiális kábel TV- és SAT-jelekhez
A 75 Ohm impedancia, az RG6 kialakítás és a dupla árnyékolás általános TV- és SAT-jelátviteli feladatokhoz használható megoldást ad. A hab dielektrikum és a PVC köpeny stabil beltéri kábelezési alapot biztosít.
Kompatibilitás
F típusú csatlakozókkal szerelhető. A javasolt csavarozható F csatlakozó típusa *K7331, a javasolt préselhető F csatlakozó típusa *K7220. Szerelés előtt ellenőrizni kell a kábelátmérőt, a csatlakozó kompatibilitását, a hajlítási sugarat és azt, hogy a kábel beltéri felhasználási környezetben kerül-e alkalmazásra.
Műszaki adatok
| A belső vezeték anyaga | Rézzel bevont acél (CCS) |
| A belső vezeték átmérője | 1,02 mm |
| A II. fólia árnyékolása | Nincs |
| A kábelköpeny anyaga | PVC |
| A kábelköpeny színe | Fehér |
| APE = levegő dielektrikum | Nem |
| Árnyékolás | 28 % |
| Árnyékolás anyaga | Alumínium (Al) |
| Árnyékolás átmérője | 32× 0,12 mm² |
| Árnyékolások száma | 2 |
| Árnyékoló vezetékek száma | 32× 0,12 mm |
| Az I. fólia árnyékolása | 1× Al/PES |
| Csomagolás típusa - címkézett anyagmennyiség | Igen |
| Csomagolás típusa - hossz | 20 m |
| Csomagolás típusa - tekercs típusa | PVC doboz |
| Dielektrikum típusa, átmérő | FPE 4,8 mm |
| Elektromos vezetékek felépítése | Nincs megadva |
| Elektromos vezetékek keresztmetszete | Nincs megadva |
| Elektromos vezetékek szigetelése | Nincs megadva |
| Elektromos vezetékek szigetelésének színe | Nincs megadva |
| Ellenálló UV | Nem |
| Értékesítési csomagolás | 20 m, headercard |
| FPE = Hab dielektrikum | Igen |
| Garancia-időszak | 2 év |
| Használat | Beltéri elosztás |
| Impedancia | 75 Ohm |
| Javasolt csatlakozó típusok - F csavarozás | *K7331 |
| Javasolt csatlakozó típusok - F préselés | *K7220 |
| Kábelköpeny átmérője | 6,8 mm |
| Kapacitás | 55 pF/m |
| Koaxiális kábel típusa | CB130 |
| Kültéri használatra alkalmas | Nem |
| Max. csillapítás 20 °C-on 1 000 MHz | 22,5 dB/100 m |
| Max. csillapítás 20 °C-on 100 MHz | 7,4 dB/100 m |
| Max. csillapítás 20 °C-on 10 MHz | 2,3 dB/100 m |
| Max. csillapítás 20 °C-on 2 000 MHz | 34 dB/100 m |
| Max. csillapítás 20 °C-on 450 MHz | 15,5 dB/100 m |
| Max. csillapítás 20 °C-on 650 MHz | 18,2 dB/100 m |
| Max. csillapítás 20 °C-on 860 MHz | 20,8 dB/100 m |
| Max. egyenáramú ellenállás 20 °C-on - belső mag | 25,7 Ohm/km |
| Max. egyenáramú ellenállás 20 °C-on - külső mag | 45,9 Ohm/km |
| Min. árnyékolás csillapítás 10 ~ 800 MHz | 75 dB |
| Min. hajlítási sugár egyszeri / többszörös | 30/60 mm |
| Min. visszaverődési csillapítás 20 °C-nál 10–300 MHz | 25 dB |
| Min. visszaverődési csillapítás 20 °C-nál 300–600 MHz | 23 dB |
| Min. visszaverődési csillapítás 20 °C-nál 600–900 MHz | 20 dB |
| PE = polietilén dielektrikum | Nem |
| PES = fóliaréteg | Nem |
| Rögzítési hőmérséklet | -5 °C és +60 °C |
| Rövidítési tényező | 0,84 |
| Súly | 40,5 kg/km |
| Szigetelési ellenállás a magok között 20 °C-nál | 500 MOhm/km |
| Tárolási hőmérséklet | -20 °C és +75 °C |
| Tűzveszélyességi osztály | CPR nem vonatkozik rá |
| Veszélyes anyagok | CPR nem vonatkozik rá |
Miért érdemes ezt a koaxiális kábelt választani?
Jó választás, ha 20 m hosszú, fehér, RG6 típusú, beltéri koaxiális kábelre van szükség TV- vagy SAT-jelátviteli feladatokhoz. A 75 Ohm impedancia, a rézzel bevont acél belső vezető, a dupla alumínium árnyékolás, a FPE hab dielektrikum és a PVC köpeny praktikus megoldást ad általános beltéri koaxiális kábelezéshez.
Gyakori kérdések
Milyen hosszú a kábel?
A kábel hossza 20 m.
Milyen célra használható?
Beltéri TV- és SAT-jelátviteli elosztáshoz használható.
Kültéri használatra alkalmas?
Nem, kültéri használatra nem alkalmas.
Milyen impedanciájú?
Az impedancia 75 Ohm.
Milyen a belső vezeték anyaga?
A belső vezeték anyaga rézzel bevont acél (CCS).
Milyen színű a kábelköpeny?
A kábelköpeny színe fehér.
Milyen csatlakozó javasolt hozzá?
Csavarozható F csatlakozóként *K7331, préselhető F csatlakozóként *K7220 típus javasolt.
Mekkora a kábelköpeny átmérője?
A kábelköpeny átmérője 6,8 mm.
