FINDER 14.01.8.230.0000 Lépcsőházi automata, többfunkciós, 6 működési mód, 1 záróérintkező 16 A, tápfeszültség: 230 V AC

Elektronikus időkapcsoló lépcsőházak, társasházak, lakóépületek és középületek világításának vezérléséhez. Egy alaphelyzetben nyitott, 16 A névleges kapcsolóáramú kimeneti érintkezővel rendelkezik, tápfeszültsége 230 V AC. Többféle időzítési, karbantartási és világításvezérlési lehetőséget kínál, szélessége 17,5 mm, szerelése pedig TS 35 mm-es DIN-sínre történik.

Rugalmas világításvezérlés

A nyolc választható funkció segítségével a világítás működése az adott épület használati körülményeihez igazítható. Az időzítés újraindítható vagy nem újraindítható működésre állítható, és egyes beállításoknál kikapcsolási figyelmeztetéssel is kiegészíthető.

A szervizüzem a világítás hosszabb idejű bekapcsolva tartására szolgál. Az impulzusrelés működés és az állandó világítási mód további vezérlési lehetőséget biztosít.

Választható működési módok

• Újraindítható időzítés kikapcsolási figyelmeztetéssel vagy anélkül
• Újraindítható időzítés szervizüzemmel, igény szerint kikapcsolási figyelmeztetéssel
• Időzítési automatika kikapcsolási figyelmeztetéssel vagy anélkül
• Impulzusrelés működés
• Állandó világítási üzemmód

30 másodperctől 20 percig beállítható időzítés

A működési idő 0,5 és 20 perc között állítható be, így a világítás bekapcsolási időtartama a lépcsőház, folyosó vagy más közlekedőtér használatához igazítható. A legkisebb beállítható idő 30 másodperc.

A LED-es állapotjelzés megkönnyíti a működés ellenőrzését. A kikapcsolási figyelmeztetésre alkalmas beállítások előre jelzik az időzítés végét, így szükség esetén a világítási idő újraindítható.

Szervizüzem takarításhoz és karbantartáshoz

Az újraindítható időzítéshez kapcsolódó szervizüzem a nyomógomb legalább 5 másodpercig tartó működtetésével kapcsolható be. Ekkor a kimeneti érintkező 60 percig zárt állapotban marad. A 60 perces időzítés a nyomógomb újabb, legalább 5 másodperces működtetésével megszakítható.

Világító nyomógombokkal is használható

Glimmlámpával ellátott világító nyomógombokkal is működtethető. Az egyenként legfeljebb 1 mA áramfelvételű világító nyomógombokból legfeljebb 30 darab csatlakoztatható.

A Finder 18-as sorozatú kombinált kapcsolóival szintén alkalmazható. A beállítás, valamint a vezetékek bekötése és kikötése lapos vagy kereszthornyos csavarhúzóval végezhető el.

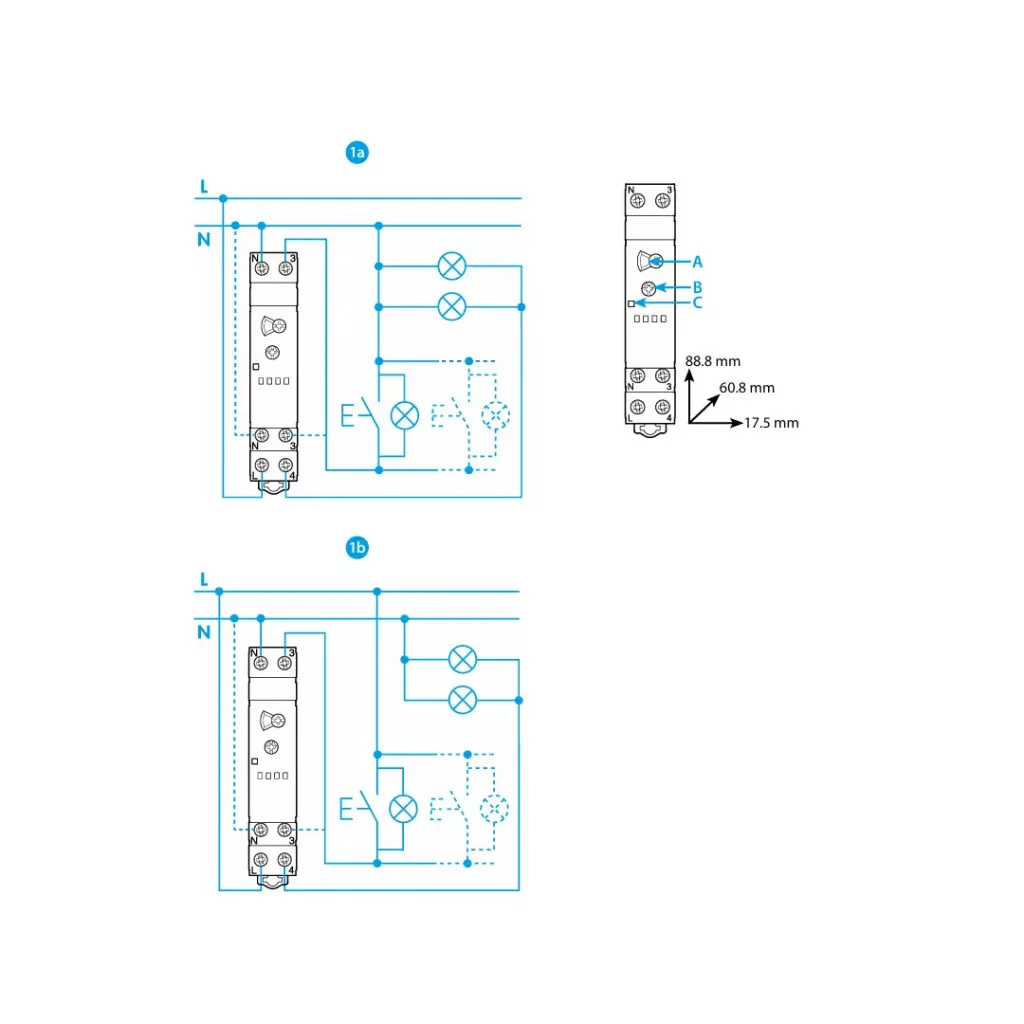

Három- vagy négyvezetékes bekötés

Három- és négyvezetékes rendszerben egyaránt használható, a csatlakoztatott bekötési módot pedig automatikusan felismeri. Háromvezetékes bekötésnél a nyomógomb a nullavezető ágába, négyvezetékes kialakításnál pedig a fázisvezető ágába kapcsolható.

Az N és a 3 jelű csatlakozókapcsok kettős kialakításúak, ezért a csatlakoztatás felülről vagy alulról is elvégezhető. A vezetékek rögzítését dobozos szorítókapcsok biztosítják.

Nullátmeneti kapcsolás 16 A-es kimenettel

Egy alaphelyzetben nyitott, SPST-NO konfigurációjú záróérintkezővel rendelkezik. A névleges kapcsolóáram 16 A, a legnagyobb kapcsolási áram pedig 30 A. A kapcsolás feszültség-nullátmenetben történik, az érintkezőanyag kadmiummentes AgSnO₂.

AC1 terhelésnél a legnagyobb kapcsolható teljesítmény 3700 VA, AC15 terhelési kategóriában pedig 750 VA. A készülék 230 V AC feszültségen legfeljebb 3000 W izzó- vagy halogénlámpa, 600 W kompakt fénycső, illetve 600 W LED-terhelés kapcsolására használható.

DIN-sínre szerelhető keskeny kivitel

A 17,5 mm széles ház az EN 60715 szabványnak megfelelő TS 35 mm-es DIN-sínre szerelhető. Magassága 88,8 mm, beépítési mélysége 60,8 mm. A keskeny kialakítás moduláris villamos elosztókban történő elhelyezést tesz lehetővé.

Főbb tulajdonságok

• Elektronikus, többfunkciós lépcsőházi időkapcsoló
• Nyolc választható vezérlési funkció
• Egy alaphelyzetben nyitott, 16 A-es záróérintkező
• 230 V AC tápfeszültség
• 0,5–20 perc között beállítható működési idő
• Kikapcsolási figyelmeztetés választható üzemmódokban
• 60 perces szervizüzem
• Impulzusrelés és állandó világítási működés
• Nullátmeneti kapcsolás
• Három- vagy négyvezetékes bekötés automatikus felismeréssel
• Fázis- vagy nullavezető felől vezérelt nyomógombokhoz
• Legfeljebb 30 darab, egyenként maximum 1 mA-es világító nyomógombhoz
• Finder 18-as sorozatú kombinált kapcsolókkal alkalmazható
• LED-es állapotjelzés
• Dobozos szorítókapcsok
• Kadmiummentes AgSnO₂ érintkezőanyag
• 17,5 mm széles kialakítás
• TS 35 mm-es DIN-sínre szerelhető
• IP20 védettség

Érintkező- és terhelési adatok

Tápfeszültség és működési adatok

Szerelési és környezeti adatok

Gyakori kérdések

Milyen világítási rendszerek vezérlésére használható?

Lépcsőházak, társasházak, lakóépületek és középületek folyosó- vagy lépcsőházi világításának vezérlésére alkalmazható.

Milyen tartományban állítható az időzítés?

A működési idő 0,5 és 20 perc, vagyis 30 másodperc és 20 perc között állítható be.

Rendelkezik kikapcsolási figyelmeztetéssel?

Igen, a kikapcsolás előtti figyelmeztetés több kiválasztható működési módnál is rendelkezésre áll.

Mire használható a szervizüzem?

A világítás 60 perces bekapcsolva tartására, például takarítási vagy karbantartási munkák idején. A funkció a nyomógomb legalább 5 másodperces működtetésével kapcsolható be és szakítható meg.

Hány világító nyomógomb csatlakoztatható?

Az egyenként legfeljebb 1 mA áramfelvételű világító nyomógombokból maximum 30 darab alkalmazható.

Három- és négyvezetékes rendszerhez is használható?

Igen, mindkét bekötési rendszerrel alkalmazható, a csatlakoztatott bekötési módot pedig automatikusan felismeri.

Mekkora LED-terhelést képes kapcsolni?

230 V AC feszültségen legfeljebb 600 W LED-terhelés kapcsolható.

Impulzusrelés és állandó világítási működésre is alkalmas?

Igen, impulzusrelés és állandó világítási üzemmód is kiválasztható.

Mekkora helyet foglal el az elosztóban?

Szélessége 17,5 mm, magassága 88,8 mm, beépítési mélysége pedig 60,8 mm.

Használati útmutató röviden

1. A bekötés előtt válassza ki a három- vagy négyvezetékes kialakítást. Háromvezetékes rendszerben a nyomógombot a nullavezető ágába, négyvezetékes rendszerben a fázisvezető ágába kell kapcsolni.
2. A funkcióválasztó kapcsolóval állítsa be a kívánt időzítési, figyelmeztetési, szerviz-, impulzusrelés vagy állandó világítási működést.
3. Állítsa be a kívánt világítási időt 0,5 és 20 perc között.
4. A szervizüzem bekapcsolásához tartsa működtetve a vezérlőgombot legalább 5 másodpercig. A világítás 60 percig bekapcsolva marad.
5. A 60 perces szervizüzem megszakításához ismét tartsa működtetve a vezérlőgombot legalább 5 másodpercig.
