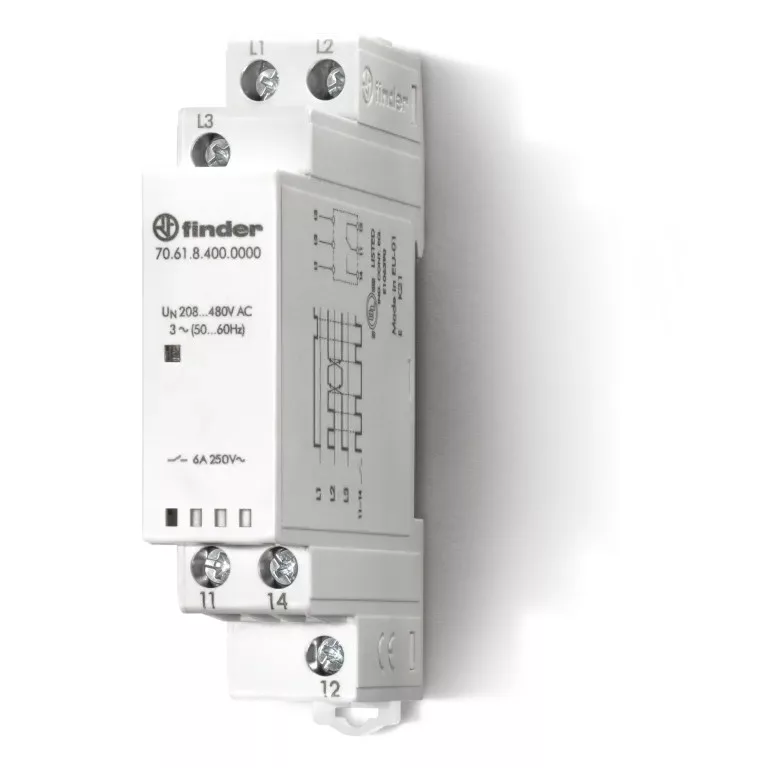

70.618.400.0000 feszültségfelügyeleti relé háromfázisú hálózatokhoz (208–480V AC)

A 70.61 típusú feszültségfelügyeleti relé megbízható megoldást nyújt háromfázisú elektromos hálózatok folyamatos ellenőrzésére. A készülék képes felismerni a fáziskiesést és a hibás fázissorrendet, így hatékony védelmet biztosít az ipari berendezések számára.

Főbb jellemzők

Háromfázisú hálózatokhoz: 208–480V AC (50/60 Hz)

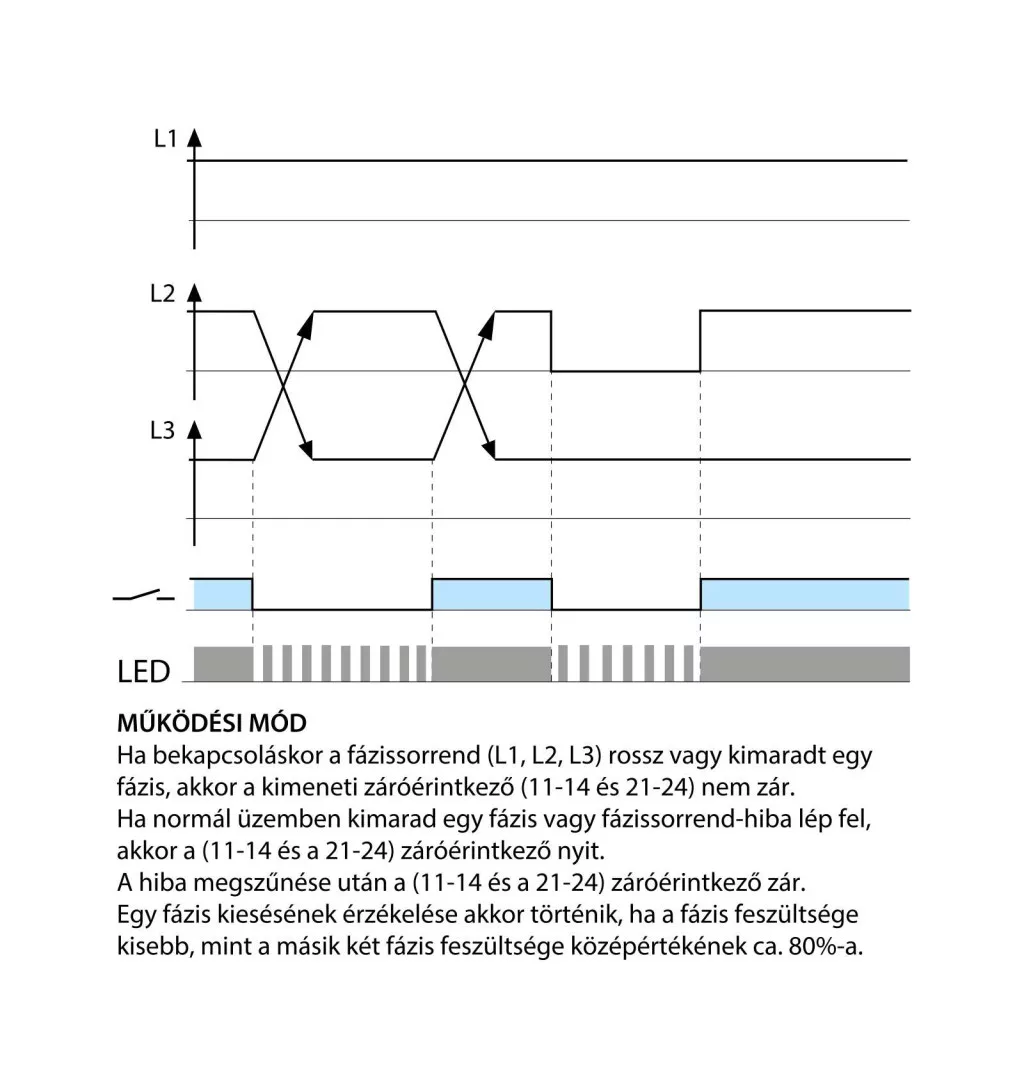

Fáziskiesés és fázissorrend felügyelet
Pozitív biztonsági logika (hiba esetén a relé bont)
Fáziskiesés jelzése visszatérés után is

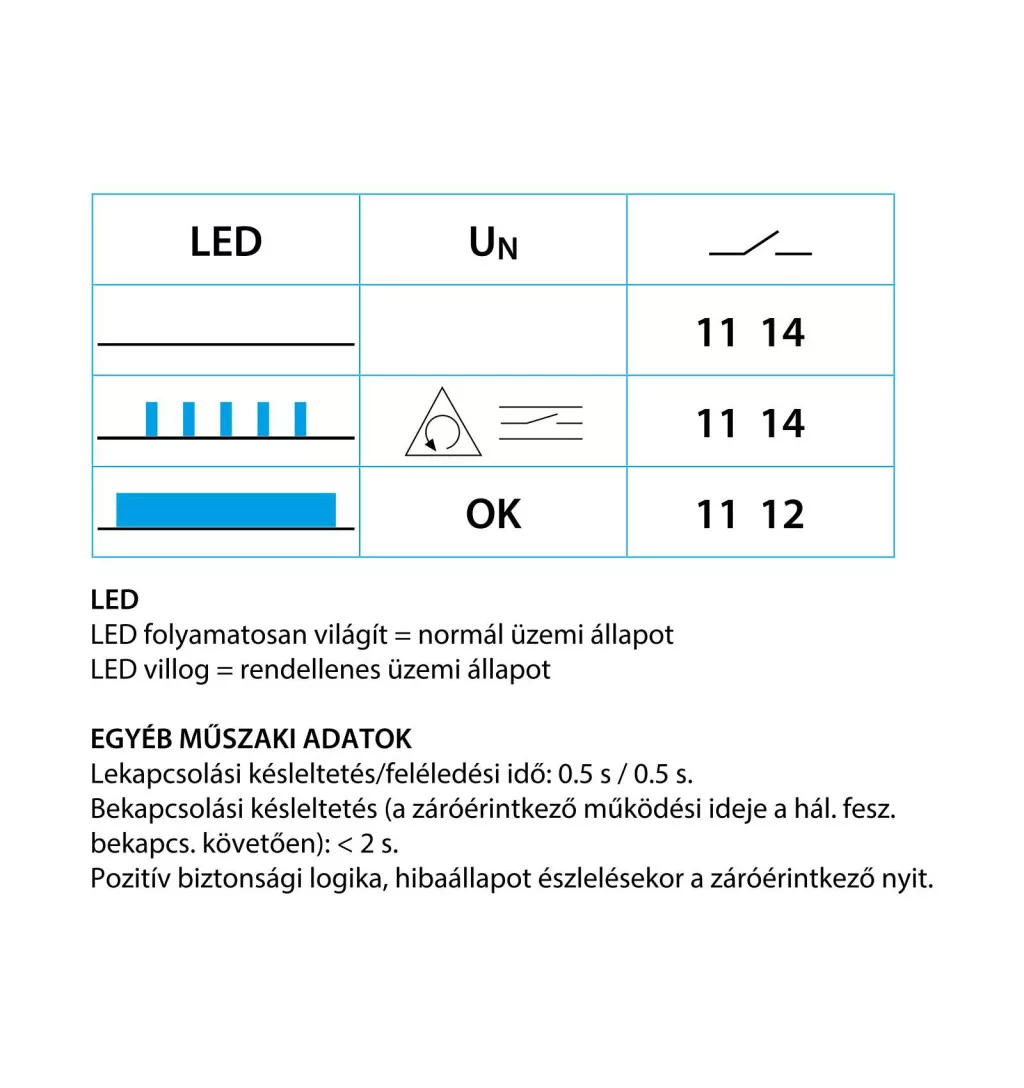

Színes LED-es állapotjelzés
Kimenet: 1 váltóérintkező (6 A)
Kompakt kivitel: 17,5 mm szélesség
DIN sínre szerelhető (TS 35 mm – EN 60715)
Kadmiummentes érintkezőanyag (AgSnO2)

Felügyeleti funkciók

Fázissorrend ellenőrzés
Fáziskiesés felismerése
Visszatáplált feszültség érzékelése

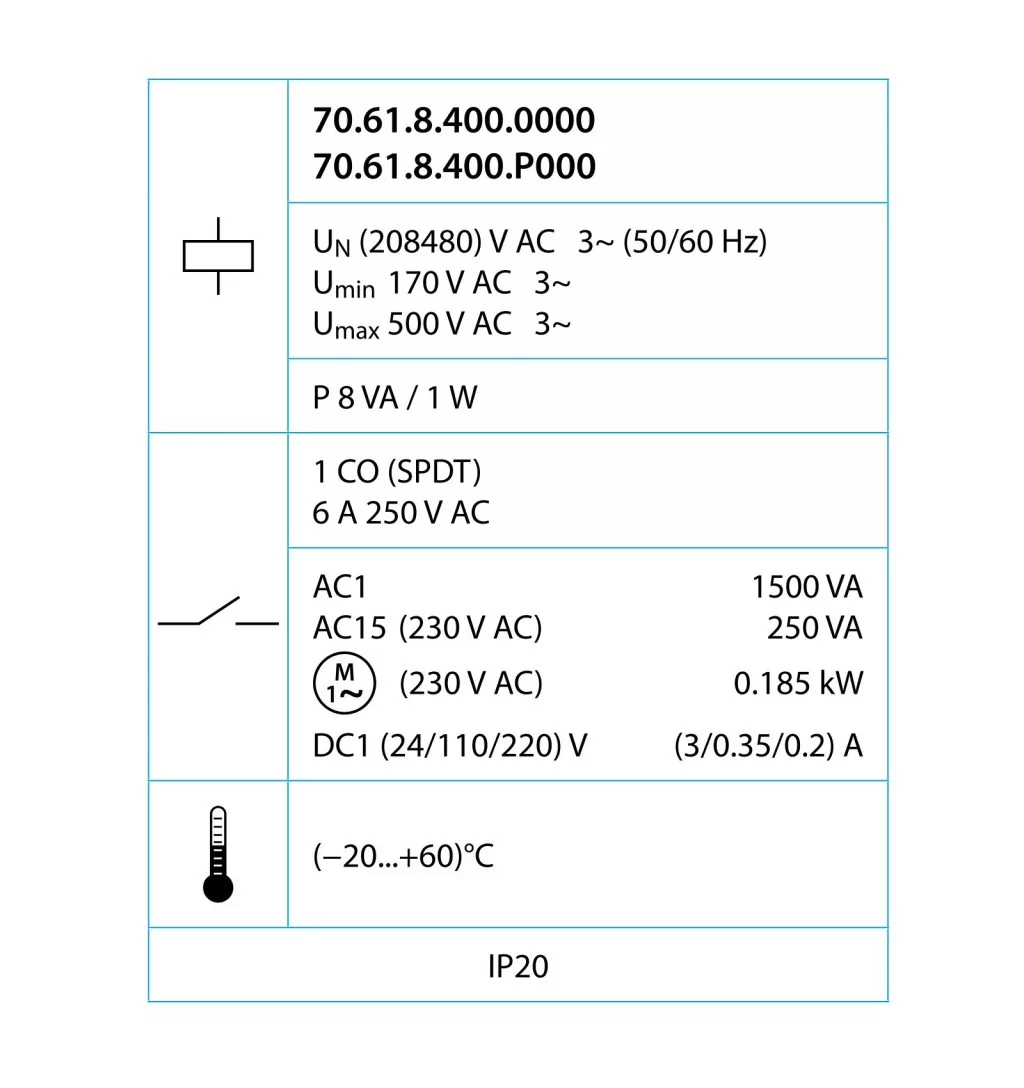

Műszaki adatok

Névleges feszültség: 208–480V AC
Működési tartomány: 170–500V AC
Névleges teljesítmény: 8 VA / 1 W
Kimeneti érintkező: 1 CO (váltóérintkező)
Névleges kapcsolási feszültség: 250/400V AC
Max. kapcsolási áram: 6 A (csúcs: 15 A)
Max. terhelhetőség AC-1: 1500 VA
Max. terhelhetőség AC-15: 250 VA
DC kapcsolási áram: 3A / 0,35A / 0,2A (24/110/220V)
Minimális kapcsolható terhelés: 500 mW (10V / 5 mA)
Kikapcsolási késleltetés: 0,5 s
Bekapcsolási idő: < 2 s
Lökőfeszültség-állóság: 5 kV
Dielektromos szilárdság: 1000V AC
Villamos élettartam: 100 000 ciklus

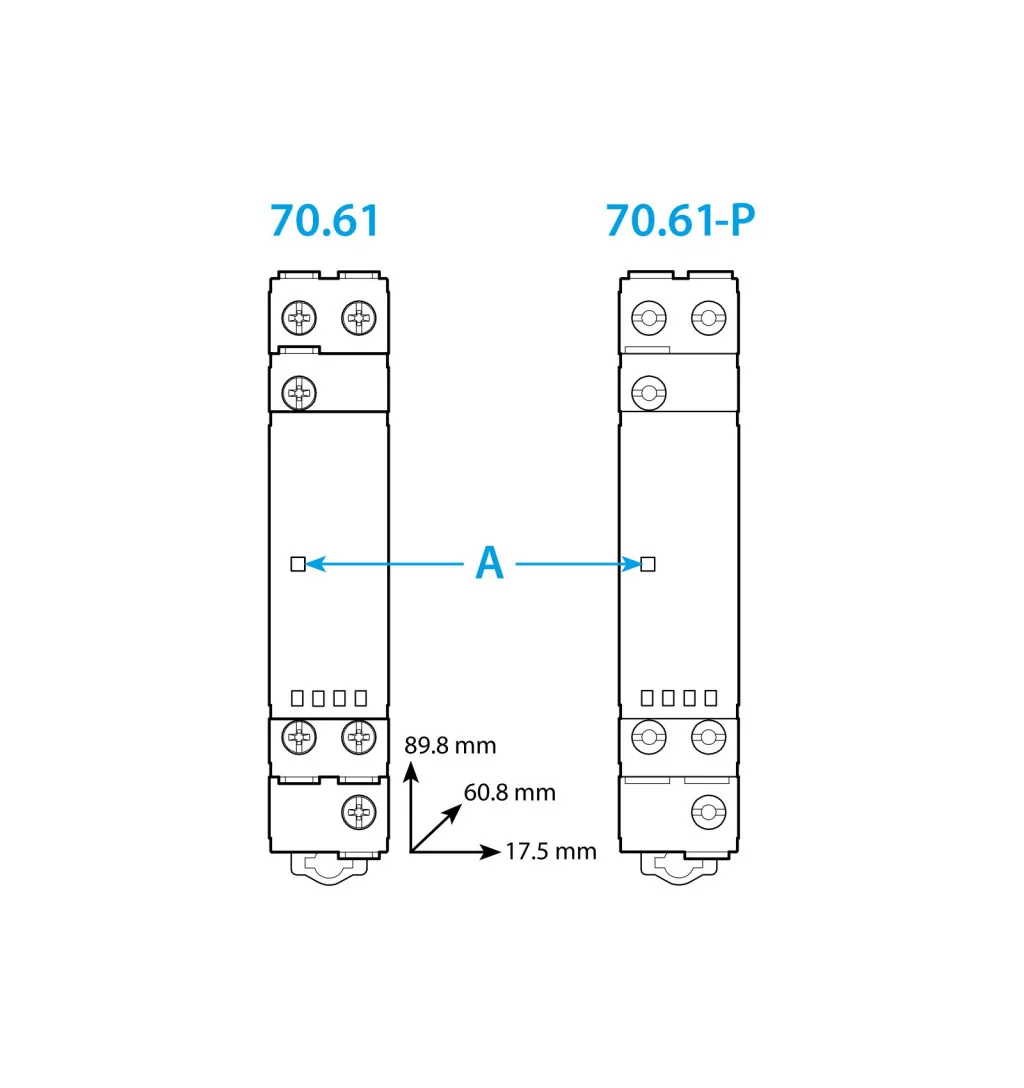

Méret: 17,5 × 60,8 mm
Védettség: IP20
Üzemi hőmérséklet: -20°C – +60°C

Alkalmazási területek

A relé széles körben alkalmazható különféle ipari és épületgépészeti rendszerekben:

Klímaberendezések és HVAC rendszerek
Szivattyúvezérlés
Szellőztető és keringető ventilátorok
Fafeldolgozó gépek
Emelőberendezések és daruk
Mozgólépcsők

Előnyök

Megbízható hálózatfelügyelet és berendezésvédelem
Gyors hibafelismerés és reakció
Kompakt kialakítás, egyszerű telepítés
Hosszú élettartam és stabil működés

A 70.61 feszültségfelügyeleti relé ideális választás minden olyan alkalmazáshoz, ahol elengedhetetlen a háromfázisú hálózat biztonságos és folyamatos felügyelete.
