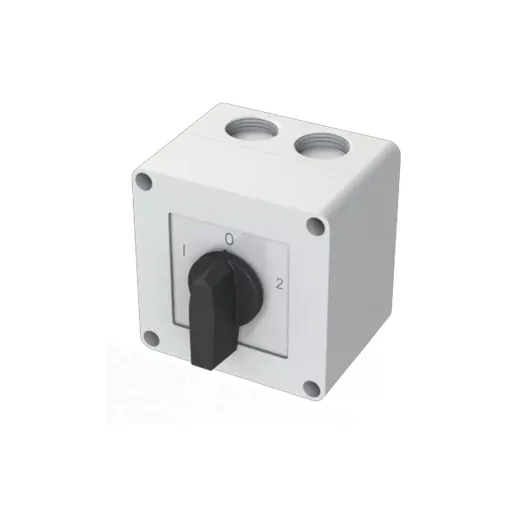

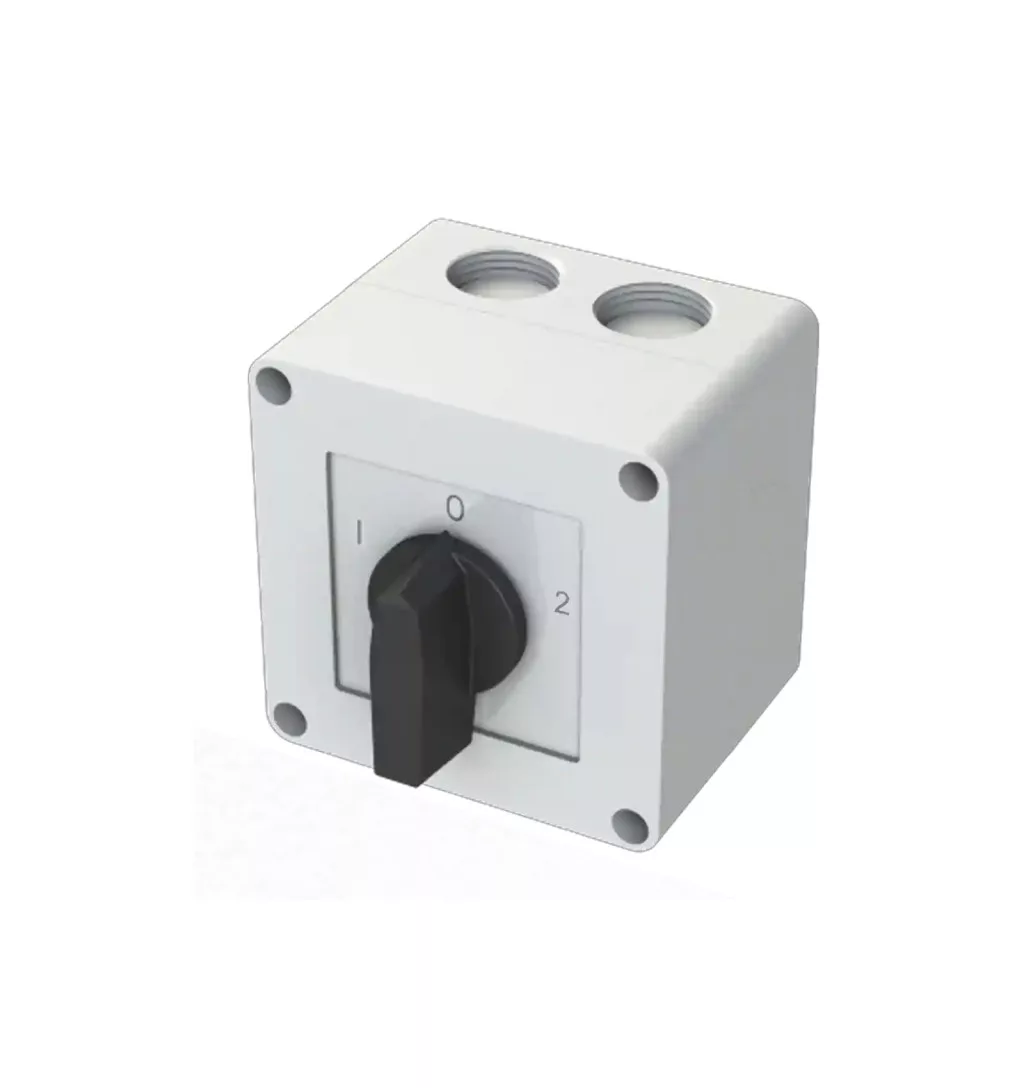

GN 20-25-P 20A 1-0-2 tokozott 2 polusú visszaugrós irányváltó kapcsoló
nettó 21 430 Ft
GN 20-25-P 20A 1-0-2 visszaugrós irányváltó kapcsoló, 2 pólusú
A GN 20-25-P egy 20 A névleges áramú, 2 pólusú, 1-0-2 kapcsolási állású visszaugrós irányváltó kapcsoló. Alkalmas vezérlési, kapcsolási és motorirány-váltási feladatokhoz, ahol a kapcsoló működtetése után a működtetőelem visszatér alaphelyzetbe.
Gyors termékösszefoglaló
A GN 20-25-P 2 pólusú irányváltó kapcsoló 1-0-2 kapcsolási funkcióval rendelkezik. Névleges hőárama 20 A, névleges szigetelési feszültsége 690 V. A készülék többféle AC és DC kapcsolási alkalmazásban, valamint meghatározott motoros terheléseknél használható.
Főbb előnyök
- 1-0-2 kapcsolási állású irányváltó funkció
- Visszaugrós működés
- 2 pólusú kivitel
- 20 A névleges hőáram
- 690 V névleges szigetelési feszültség
- AC és DC kapcsolási alkalmazásokhoz
- Motoros alkalmazásokhoz megadott AC3 és AC23A kapcsolási értékek
- Műanyag tokos kivitel
- Fehér háttámla fekete fogantyúval
- IEC, DIN EN, UL és C22.2 szabványok szerinti megfelelőség
Ideális választás, ha...
- irányváltó kapcsolót keres 1-0-2 kapcsolási funkcióval;
- visszaugrós működésű kapcsolóra van szüksége;
- vezérlési vagy kapcsolási feladatot szeretne kialakítani;
- AC vagy DC áramkörök kapcsolására keres megfelelő készüléket;
- motoros alkalmazásban irányváltási vagy kapcsolási feladatot kell megoldani;
- 20 A névleges hőáramú, 2 pólusú kapcsolót keres.
Részletes termékleírás
A GN 20-25-P egy műanyag tokos, 2 pólusú irányváltó kapcsoló, amely 1-0-2 kapcsolási állással rendelkezik. A visszaugrós működés olyan alkalmazásokhoz lehet megfelelő, ahol a kapcsoló működtetése pillanatnyi kapcsolást biztosít, majd a működtetőelem visszatér alaphelyzetbe.
A kapcsoló névleges szigetelési feszültsége Ui 690 V, névleges hőárama pedig Ith 20 A. A készülék AC1/AC21 üzemi kategóriában például 20 A névleges üzemi árammal használható.
A termék AC15 vezérlési alkalmazásokhoz, különböző motoros AC3 és AC23A terhelésekhez, valamint meghatározott egyenáramú kapcsolási feladatokhoz is megadott műszaki értékekkel rendelkezik.
Összefoglaló specifikáció
| Termék típusa | Visszaugrós irányváltó kapcsoló |
|---|---|
| Kapcsolási állások | 1-0-2 |
| Pólusok száma | 2 |
| Névleges hőáram (Ith) | 20 A |
| Névleges szigetelési feszültség (Ui) | 690 V |
| Névleges lökés-elviselhető feszültség | 4 kV |
| Kapcsoló kivitele | Műanyag tok |
| Megjelenés | Fehér háttámla, fekete fogantyú |
| Szabványok | IEC 60947-1, IEC 60947-3, DIN EN 61058, UL 508, C22.2 No.14 |
Műszaki adatok
| Névleges szigetelési feszültség (Ui) | 690 V |
|---|---|
| Névleges hőáram (Ith) | 20 A |
| Névleges lökés-elviselhető feszültség | 4 kV |
| Névleges üzemi áram – AC1/AC21 | Például 20 A |
| Mechanikai tartósság | 5 × 106 működtetés |
| Csatlakozócsavar | M3 |
| Csatlakozócsavar nyomatéka (IEC) | 0,5 Nm |
| Vezetőkeresztmetszet – merev vezeték | 0,5–2 × 2,5 mm² |
| Vezetőkeresztmetszet – finom huzal | 0,5–2 × 2,5 mm² |
AC15 vezérlési kapcsolási értékek
| Feszültség | Névleges üzemi áram |
|---|---|
| 110 V | 10 A |
| 220/230 V | 8 A |
| 380/400 V | 6 A |
| 660/690 V | 1,5 A |
Motoros alkalmazások – AC3
| Alkalmazás | Feszültség | Teljesítmény |
|---|---|---|
| 3 fázis | 220/230 V | 3 kW |
| 3 fázis | 380–440 V | 5,5 kW |
| 3 fázis | 500–690 V | 5,5 kW |
| 1 fázis, 2 pólus | 110 V | 0,8 kW |
| 1 fázis, 2 pólus | 220/230 V | 2,2 kW |
| 1 fázis, 2 pólus | 380/440 V | 3 kW |
Motoros alkalmazások – AC23A
| Alkalmazás | Feszültség | Teljesítmény |
|---|---|---|
| 3 fázis | 220/230 V | 5 kW |
| 3 fázis | 380–440 V | 7,5 kW |
| 3 fázis | 500–690 V | 7,5 kW |
| 1 fázis, 2 pólus | 110 V | 0,8 kW |
| 1 fázis, 2 pólus | 220/230 V | 2,5 kW |
| 1 fázis, 2 pólus | 380/440 V | 3,7 kW |
Rövid idejű áramterhelhetőség
| Névleges rövid idejű áram (ICW) | Időtartam |
|---|---|
| 250 A | 1 másodperc |
| 150 A | 3 másodperc |
| 80 A | 10 másodperc |
| 50 A | 30 másodperc |
| 40 A | 60 másodperc |
Egyenáramú kapcsolási értékek
| Kapcsolási kategória | Feszültség | Áram / érték |
|---|---|---|
| DC21A, T = 1 ms | 48 V | 20 A |
| DC21A, T = 1 ms | 60 V | 20 A |
| DC21A, T = 1 ms | 110 V | 4 A |
| DC21A, T = 1 ms | 220 V | 0,6 A |
| DC21A, T = 1 ms | 440 V | 0,25 A |
| DC13, T = 50 ms | 48 V | 16 A |
| DC13, T = 50 ms | 60 V | 12 A |
| DC13, T = 50 ms | 110 V | 1 A |
| DC13, T = 50 ms | 220 V | 0,4 A |
| DC13, T = 50 ms | 440 V | 0,15 A |
Rövidzárlat-védelem
| Rövidzárlat-védő biztosíték maximális mérete (gG/gL) | 20 A / 10 kA és 16 A / 25 kA |
|---|
Méretek
A kapcsoló 2 elemes kivitelű.
| A | C | C1 | D2 | E | L | Hossz |
|---|---|---|---|---|---|---|
| 75 × 75 | 64,0 mm | 50,0 mm | 4,5 mm | 19,0 mm | 57,5 mm | 76,5 mm |
Kompatibilitás és használati javaslat
A kapcsoló kiválasztásakor minden esetben figyelembe kell venni az alkalmazás feszültségét, áramerősségét, kapcsolási kategóriáját és terhelési típusát. Motoros alkalmazásoknál az AC3 vagy AC23A kategóriához tartozó megengedett teljesítményértékek alapján kell kiválasztani a megfelelő kapcsolási megoldást.
Villamos szerelést és bekötést megfelelő szakképesítéssel rendelkező személy végezzen.
Gyakori kérdések
Mit jelent az 1-0-2 kapcsolási állás?
Az 1-0-2 jelölés három kapcsolási pozíciót jelent: két működtetési irányt és egy köztes 0, illetve kikapcsolt állást.
Hány pólusú a GN 20-25-P kapcsoló?
A megadott kivitel 2 pólusú.
Mekkora a kapcsoló névleges hőárama?
A névleges hőáram (Ith) 20 A.
Mekkora a névleges szigetelési feszültség?
A névleges szigetelési feszültség Ui = 690 V.
Használható motoros alkalmazásokhoz?
Igen, a megadott műszaki adatok szerint AC3 és AC23A motoros alkalmazásokhoz is rendelkezésre állnak névleges teljesítményértékek.
Milyen vezeték csatlakoztatható a kapcsolóhoz?
A megadott vezetőkeresztmetszet merev és finom huzal esetén egyaránt 0,5 mm²-től legfeljebb 2 × 2,5 mm²-ig terjed.
Milyen szabványoknak felel meg?
A megadott adatok szerint IEC 60947-1, IEC 60947-3, DIN EN 61058, UL 508 és C22.2 No.14 szabványoknak megfelelő kivitel.
Használati és bekötési javaslat
- Kapcsolja le és feszültségmentesítse a szerelendő áramkört.
- Ellenőrizze, hogy a kapcsoló műszaki paraméterei megfelelnek-e az adott alkalmazásnak.
- Válassza ki a megfelelő keresztmetszetű és típusú vezetőt.

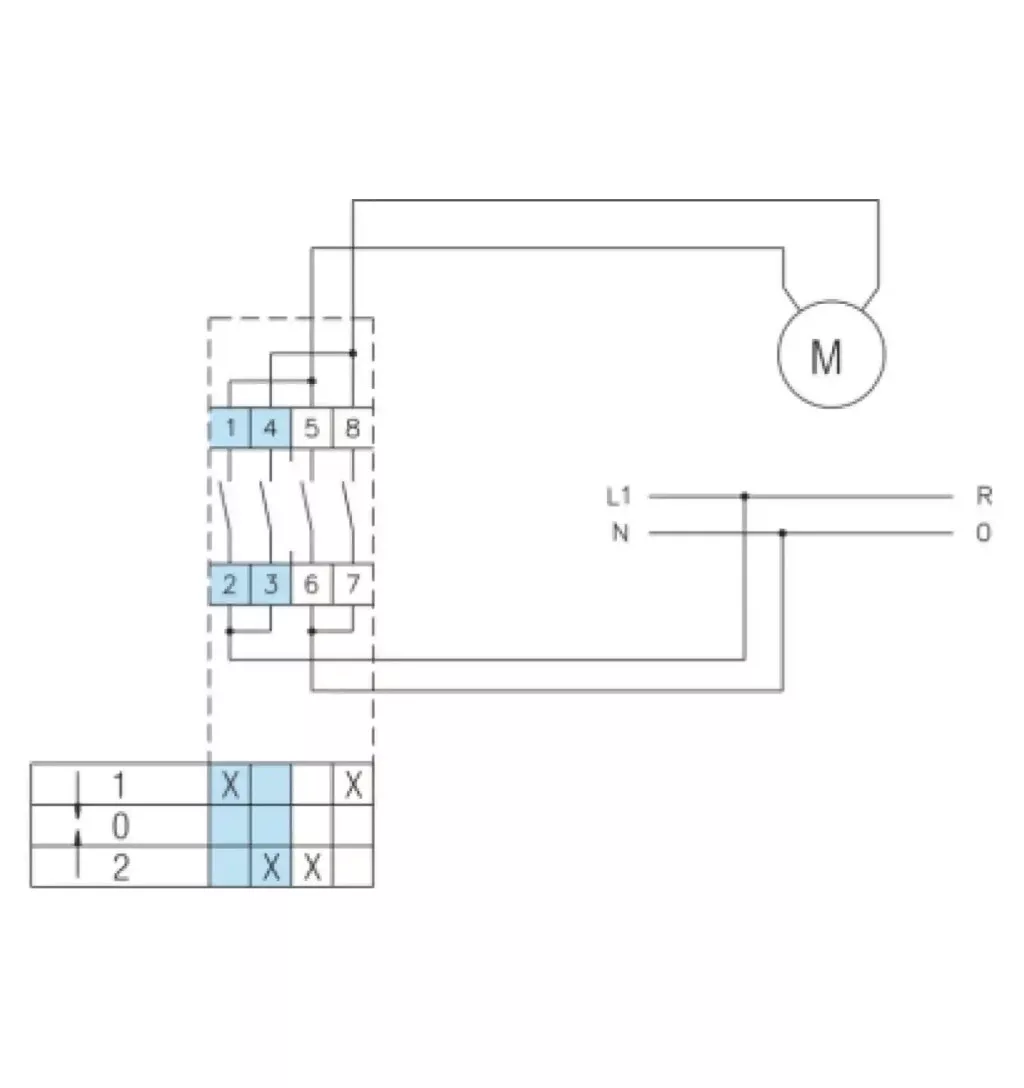

- A vezetékeket a kapcsoló kialakításának és a kapcsolási rajznak megfelelően csatlakoztassa.
- A csatlakozócsavarokat az előírt 0,5 Nm nyomatékkal húzza meg.
- A feszültség alá helyezés előtt ellenőrizze a bekötést és a kapcsoló megfelelő működését.
