H05RR-F gumi tömlővezeték, 300/500 V, könnyű mechanikai igénybevételre

A hajlékony, több eres gumitömlő-vezeték könnyű mechanikai igénybevételű, beltéri és háztartási felhasználásra készült. Rugalmas felépítése alkalmassá teszi hordozható elektromos készülékek, porszívók, konyhai kisgépek és más könnyű mobil csatlakozások kialakítására.

Gyors termékösszefoglaló

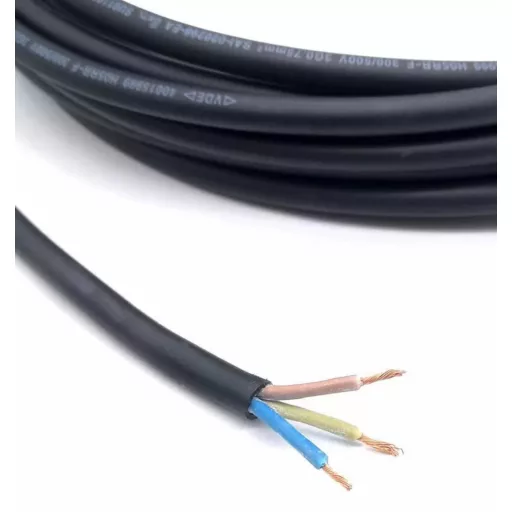

A finomsodratú rézvezetővel, gumi érszigeteléssel és fekete kaucsuk külső köpennyel készült kábel névleges feszültsége 300/500 V. Rugalmas kialakítása megkönnyíti a mozgatott háztartási készülékek csatlakoztatását, azonban ipari, tartós kültéri vagy nagy mechanikai terhelésű alkalmazásokhoz nem ajánlott.

Összefoglaló műszaki adatok

Főbb előnyök

1. Könnyen hajlítható, rugalmas kábelkialakítás.
2. Finomsodratú rézvezető a kedvező hajlékonyság érdekében.
3. Háztartási elektromos készülékek csatlakoztatásához használható.
4. Könnyű, mozgatott beltéri alkalmazásokhoz alkalmas.
5. Gumi alapú érszigetelés.
6. Rugalmas, fekete kaucsuk külső köpeny.
7. 300/500 V névleges feszültség.
8. 2000 V AC vizsgálófeszültség.
9. Többféle érszámmal és vezető-keresztmetszettel elérhető.
10. Jó szigetelési tulajdonságok.
11. EN 60332-1-2 szerinti égési tulajdonság.
12. Európai kábeljelölési és vezetőfelépítési előírásokhoz igazodó kialakítás.

A kábel felépítése

Villamos és hőmérsékleti adatok

Választható méretek és tömegadatok

Szabványok

Ideális választás, ha…

1. Rugalmas csatlakozóvezetéket keres háztartási készülékhez.
2. Könnyű mechanikai igénybevételű beltéri alkalmazást alakít ki.
3. Gyakran mozgatott elektromos kisgépet szeretne csatlakoztatni.
4. Finomsodratú rézvezetővel rendelkező kábelt keres.
5. Gumi érszigetelésű és kaucsuk köpenyű vezetékre van szüksége.
6. 300/500 V névleges feszültségű hajlékony tömlővezetéket szeretne.
7. Többféle érszám és keresztmetszet közül szeretne választani.

Felhasználási területek

1. Háztartási elektromos készülékek.
2. Porszívók csatlakozóvezetékei.
3. Konyhai kisgépek.
4. Beltéri hordozható elektromos eszközök.
5. Könnyű mobil csatlakozások.
6. Háztartási hosszabbítóvezetékek megfelelő szerelvényekkel.
7. Kis teljesítményű elektromos készülékek.
8. Száraz beltéri környezetben használt mozgatható berendezések.

Nem ajánlott felhasználás

1. Nagy mechanikai igénybevételű ipari alkalmazások.
2. Nehéz gépek és nagy teljesítményű ipari berendezések ellátása.
3. Tartós szabadtéri telepítés.
4. Föld alatti vagy közvetlenül talajba fektetett kialakítás.
5. Tartós vízbe merítés.
6. Erős olaj-, vegyszer- vagy oldószerterhelés.
7. Éles peremeken vagy sérülésveszélyes felületeken történő vezetés.
8. Olyan felhasználás, ahol H07RN-F vagy más nagyobb mechanikai ellenállású kábel szükséges.

Méretválasztási javaslat

A megfelelő keresztmetszet kiválasztásakor figyelembe kell venni a fogyasztó névleges áramát, a vezeték hosszát, a feszültségesést, a környezeti hőmérsékletet, a fektetés módját és a megengedett terhelhetőséget.

A szükséges érszámot a csatlakoztatott készülék kialakítása határozza meg. Védővezetőt igénylő, I. érintésvédelmi osztályú készülékhez megfelelő zöld-sárga védőeret tartalmazó változat szükséges.

A kiválasztott kábel külső átmérőjét a tömszelence, a csatlakozódugó, a készülék kábelbevezetője és a húzásmentesítő méretével is össze kell egyeztetni.

Fontos szerelési tudnivalók

1. A kábel méretezését és bekötését megfelelő szakképesítéssel rendelkező villanyszerelő végezze.
2. A szerelés előtt az érintett berendezést teljesen feszültségmentesíteni kell.
3. A feszültségmentes állapotot megfelelő mérőműszerrel ellenőrizni kell.
4. A külső köpeny eltávolításakor az érszigeteléseket nem szabad megsérteni.
5. A finomsodratú vezetővégekhez megfelelő érvéghüvelyt vagy csatlakozóelemet kell használni.
6. A csatlakozókapcsokat a szerelvény gyártója által megadott nyomatékkal kell meghúzni.
7. A kábelbevezetésnél megfelelő húzásmentesítést kell kialakítani.
8. A legkisebb megengedett hajlítási sugarat be kell tartani.
9. A kábelt nem szabad éles peremen, túlzott húzóerővel vagy összenyomva vezetni.
10. Sérült, repedt vagy deformálódott köpenyű kábel nem használható.
11. A kábelt kültéri vagy ipari felhasználás előtt az adott környezeti igénybevételre külön ellenőrizni kell.
12. A kábel folyamatos áramterhelhetőségét nem kizárólag a névleges keresztmetszet határozza meg.

Gyakori kérdések

1. Mire használható ez a kábeltípus?

Könnyű mechanikai igénybevételű, beltéri és háztartási elektromos készülékek hajlékony csatlakozóvezetéke lehet.

2. Mekkora a névleges feszültsége?

A névleges feszültség 300/500 V.

3. Milyen anyagból készül a vezető?

A vezető finomsodratú rézből készül, a DIN EN 60228 szabvány szerinti 5. osztályú kialakítással.

4. Milyen anyagú a külső köpeny?

A külső köpeny fekete, kaucsuk alapú kialakítású.

5. Rugalmas a kábel?

Igen, a finomsodratú vezető és a gumi alapú szerkezet jó hajlékonyságot biztosít.

6. Használható porszívóhoz?

Igen, megfelelő méret és terhelhetőség kiválasztása esetén porszívók és más könnyű háztartási készülékek csatlakoztatására használható.

7. Használható konyhai kisgépekhez?

Igen, a készülék teljesítményének, érintésvédelmi osztályának és csatlakozási követelményeinek megfelelő változat használható.

8. Használható kültéren?

Tartós kültéri használatra nem ajánlott. Kültéri vagy nagyobb mechanikai igénybevételhez megfelelőbb kábelváltozatot kell választani.

9. Használható ipari környezetben?

Nagy mechanikai igénybevételű ipari alkalmazásokhoz nem ajánlott.

10. Milyen hőmérsékleten használható?

A megadott üzemi hőmérséklet-tartomány -25 °C és +60 °C között van.

11. Mekkora a vizsgálófeszültsége?

A vizsgálófeszültség 2000 V AC.

12. Mekkora hajlítási sugarat kell betartani?

A megadott hajlítási sugár a kábel külső átmérőjének 4–8-szorosa.

13. Milyen keresztmetszetekben érhető el?

A megadott választék 0,75 mm², 1 mm², 1,5 mm² és 2,5 mm² vezető-keresztmetszetű változatokat tartalmaz.

14. Milyen érszámmal választható?

A megadott választékban 2, 3, 4 és 5 eres változatok szerepelnek, a keresztmetszettől függően.

15. Melyik változat szükséges védővezetős készülékhez?

Védővezetőt igénylő készülékhez megfelelő zöld-sárga eret tartalmazó kábelváltozatot kell választani.

16. Használható hosszabbítóvezeték készítéséhez?

Megfelelő méretezés, csatlakozószerelvények és húzásmentesítés mellett könnyű beltéri hosszabbítóvezeték kialakításához használható.

17. Mi a különbség a könnyű és a nagy mechanikai igénybevétel között?

Könnyű igénybevételnél a kábel nincs kitéve erős húzásnak, összenyomásnak, dörzsölésnek, ütésnek vagy szélsőséges környezeti hatásnak.

18. Alkalmas közvetlen talajba fektetésre?

Nem, közvetlenül talajba történő fektetésre nem alkalmas.

Összegzés

A hajlékony gumitömlő-vezeték megfelelő választás könnyű mechanikai igénybevételű, beltéri és háztartási csatlakozásokhoz. A finomsodratú rézvezető, a gumi szigetelés, a fekete kaucsuk köpeny és a széles méretválaszték porszívók, konyhai kisgépek és más hordozható elektromos készülékek csatlakoztatásához teszi alkalmassá.
