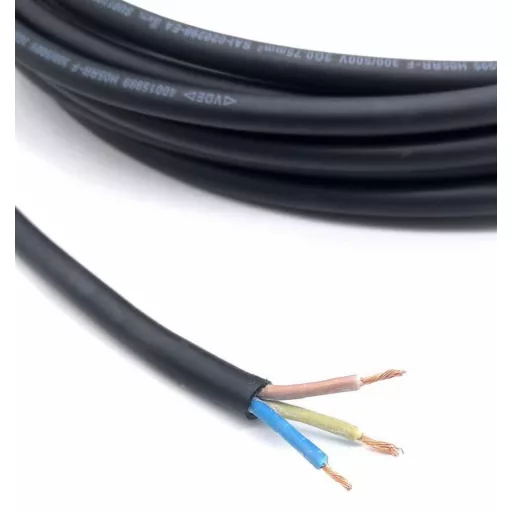

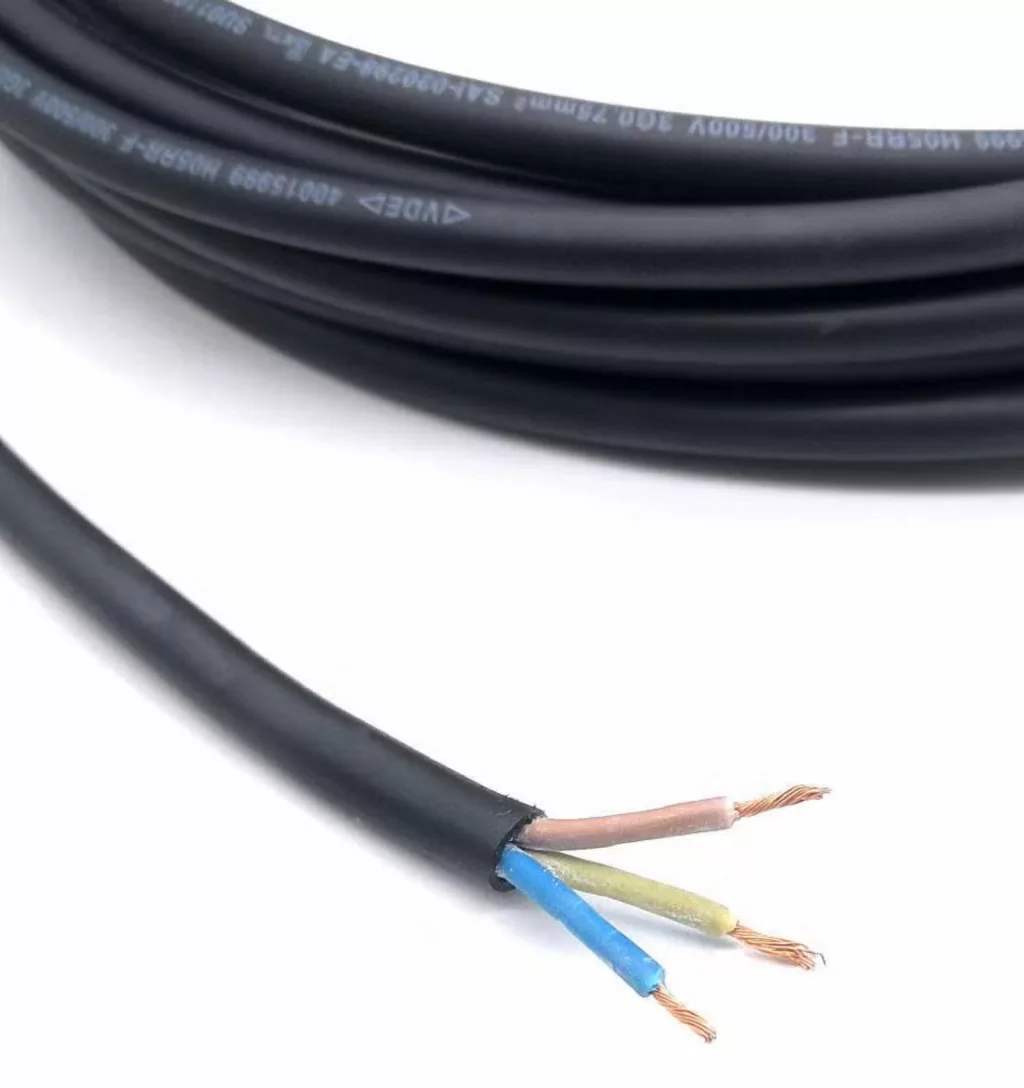

GT 7x4 H07RN-F (gumikábel)
nettó 3 999 Ft
GT 7x4 H07RN-F (gumikábel)
Hét darab, egyenként 4 mm² névleges keresztmetszetű érrel rendelkező hajlékony gumitömlő-vezeték közepes mechanikai igénybevételhez. Sodrott rézvezetőkkel, EPR-alapú gumi érszigeteléssel és fekete, kopásálló, égésgátló, olajálló polikloroprén külső köpennyel készül.
Gyors termékösszefoglaló
Száraz, nedves és vizes helyiségekben, valamint szabadtéren használható. Névleges feszültsége 450/750 V, AC vizsgálófeszültsége 2500 V. A 7G4 változat hozzávetőleges külső átmérője 19,6 mm, réztömege 269 kg/km, teljes tömege körülbelül 703 kg/km.
Fő előnyök
- Hét darab, egyenként 4 mm² névleges keresztmetszetű ér
- Hajlékony, 5. osztályú sodrott rézvezetők
- EPR-alapú gumi érszigetelés
- Fekete polikloroprén külső köpeny
- Kopásálló, égésgátló és olajálló kivitel
- Száraz, nedves és vizes helyiségekben használható
- Szabadtéri alkalmazásra is megfelelő
- 450/750 V névleges feszültség
- Közepes mechanikai igénybevételhez
- Mozgatott használatnál −25 és +60 °C közötti hőmérséklet-tartomány
Ideális választás, ha…
- hét darab 4 mm² keresztmetszetű érre van szükséged;
- közepes mechanikai igénybevételhez keresel hajlékony vezetéket;
- száraz, nedves vagy vizes helyiségben történő használat a cél;
- szabadtéri környezetben alkalmazható kábelt keresel;
- elektromos készülék vagy berendezés energiaellátását alakítod ki;
- kopásálló, égésgátló és olajálló külső köpenyre van szükséged;
- 450/750 V névleges feszültségű változatot választasz.
Ajánlott felhasználás
Száraz, nedves és vizes helyiségekben, valamint szabadtéren alkalmazható. Mezőgazdasági épületekben, továbbá tűz- és robbanásveszélyes helyeken is használható a vonatkozó tervezési, kiválasztási és szerelési követelmények betartásával.
Közepes mechanikai igénybevétel mellett elektromos készülékek és eszközök energiaellátására szolgálhat. Rögzített telepítésként építőgépekhez, valamint emelőberendezések és gépek alkatrészeire rögzítve is alkalmazható.
Részletes termékleírás
A kábel hét darab, egyenként 4 mm² névleges keresztmetszetű vezetőeret tartalmaz. A vezetők csupasz elemi rézszálakból sodrott, hajlékony, 5. osztályú kialakításúak.
Az erek szigetelése EPR-alapú gumiból készül. A külső köpeny fekete polikloroprén keverék, Neopren EM2 kivitelben.
A külső köpeny kopásálló, égésgátló és olajálló. Az olajállóságra vonatkozó szabványhivatkozás EN 60811-2-1, az égési tulajdonságra vonatkozó hivatkozás EN 60332-1-2.
A névleges feszültség 450/750 V, az AC vizsgálófeszültség 2500 V. Mozgatott használatnál a működési hőmérséklet −25 és +60 °C között van.
Rövidzárlat esetén a megadott vezetőhőmérséklet 200 °C, legfeljebb 5 másodpercig. Az egyszeri vagy rögzített hajlítási sugár a külső átmérő négyszerese, mozgatott használatnál annak nyolcszorosa.
A termékváltozat a méret- és tömegtáblázatban 7G4 jelöléssel szerepel. Hozzávetőleges külső átmérője 19,6 mm, réztömege 269 kg/km, teljes tömege körülbelül 703 kg/km.
Műszaki adatok
| Műszaki jellemző | Érték |
|---|---|
| Kábeltípus | H07RN-F |
| Terméktípus | Gumi tömlővezeték |
| Méretjelölés | 7 × 4 mm², táblázati jelöléssel 7G4 |
| Erek száma | 7 |
| Érkeresztmetszet | 4 mm² |
| Vezető anyaga | Réz |
| Vezető felépítése | Csupasz elemi szálakból sodrott, 5. osztály |
| Érszigetelés | EPR-alapú gumi |
| Külső köpeny | Polikloroprén keverék, Neopren EM2 |
| Köpeny színe | Fekete |
| Mechanikai igénybevétel | Közepes |
| Névleges feszültség | 450/750 V |
| AC vizsgálófeszültség | 2500 V |
| Külső átmérő | Körülbelül 19,6 mm |
| Réztömeg | 269 kg/km |
| Kábel tömege | Körülbelül 703 kg/km |
Hőmérsékleti és hajlítási adatok
| Jellemző | Érték |
|---|---|
| Működési hőmérséklet mozgatva | −25 és +60 °C között |
| Üzemi hőmérséklet rövidzárlat esetén | 200 °C |
| Legnagyobb rövidzárlati idő | 5 s |
| Hajlítási sugár egyszeri vagy rögzített elhelyezésnél | 4 × külső átmérő |
| Hajlítási sugár mozgatott használatnál | 8 × külső átmérő |
Teljes kábelméret- és tömegtáblázat
| n x mm² | Réztömeg kg/km |
Külső-Ø kb. mm |
Tömeg kb. kg/km |
|---|---|---|---|
| 1x1,5 | 14,4 | 5,7 | 50 |
| 1x2,5 | 24 | 6,3 | 66 |
| 1x4 | 38 | 7,2 | 94 |
| 1x6 | 58 | 7,9 | 109 |
| 1x10 | 96 | 9,5 | 182 |
| 1x16 | 154 | 10,8 | 256 |
| 1x25 | 240 | 12,7 | 369 |
| 1x35 | 336 | 14,3 | 482 |
| 1x50 | 480 | 16,5 | 662 |
| 1x70 | 672 | 18,6 | 895 |
| 1x95 | 912 | 20,8 | 1160 |
| 1x120 | 1152 | 22,8 | 1430 |
| 1x150 | 1440 | 25,2 | 1740 |
| 1x185 | 1776 | 27,6 | 2160 |
| 1x240 | 2304 | 30,6 | 2730 |
| 1x300 | 2880 | 33,5 | 3480 |
| 2x1 | 19 | 7,7 | 99 |
| 2x1,5 | 29 | 8,5 | 111 |
| 2x2,5 | 48 | 10,2 | 161 |
| 2x4 | 77 | 11,8 | 238 |
| 2x6 | 115 | 13,1 | 279 |
| 3G1 | 29 | 8,3 | 117 |
| 3G1,5 | 43 | 9,2 | 134 |
| 3G2,5 | 72 | 10,9 | 195 |
| 3G4 | 115 | 12,7 | 290 |
| 3G6 | 173 | 14,1 | 346 |
| 3G10 | 288 | 19,1 | 663 |
| 3G35 | 1008 | 29,3 | 1760 |
| 3G50 | 1440 | 34,1 | 2390 |
| 4G1,5 | 58 | 10,2 | 165 |
| 4G2,5 | 96 | 12,5 | 245 |
| 4G4 | 154 | 14 | 357 |
| 4G6 | 230 | 15,7 | 443 |
| 4G10 | 384 | 20,8 | 818 |
| 4G16 | 614 | 23,8 | 1150 |
| 4G25 | 960 | 28,9 | 1700 |
| 4G35 | 1344 | 32,5 | 2180 |
| 4G50 | 1920 | 37,7 | 3030 |
| 4G70 | 2688 | 42,7 | 3990 |
| 4G95 | 3648 | 48,4 | 5360 |
| 4G120 | 4608 | 53 | 6500 |
| 4G150 | 5760 | 58 | 7990 |
| 4G185 | 7104 | 64 | 9910 |
| 4G240 | 9216 | 72 | 12800 |
| 5G1,5 | 72 | 11,2 | 238 |
| 5G2,5 | 120 | 13,3 | 297 |
| 5G4 | 192 | 15,6 | 453 |
| 5G6 | 288 | 17,5 | 557 |
| 5G10 | 480 | 22,9 | 1001 |
| 5G16 | 768 | 26,4 | 1430 |
| 5G25 | 1200 | 32 | 2096 |
| 5G35 | 1680 | 44 | 3008 |
| 5G50 | 2400 | 51 | 4390 |
| 5G70 | 3360 | 60 | 5296 |
| 5G95 | 4560 | 61 | 6250 |
| 5G120 | 5760 | 62 | 8260 |
| 7G1,5 | 101 | 14,7 | 342 |
| 12G1,5 | 175 | 18,6 | 510 |
| 19G1,5 | 274 | 23 | 630 |
| 24G1,5 | 346 | 24,3 | 1000 |
| 27G1,5 | 390 | 23,6 | 1077 |
| 7G2,5 | 168 | 16,9 | 485 |
| 12G2,5 | 288 | 21,1 | 799 |
| 19G2,5 | 456 | 24,5 | 1100 |
| 24G2,5 | 576 | 27,3 | 1250 |
| 7G4 | 269 | 19,6 | 703 |
Szabványok
| Szabvány | Kapcsolódó jellemző |
|---|---|
| DIN VDE 0282-4 | Gumitömlő-vezetékre vonatkozó szabvány |
| DIN EN 60228 | 5. osztályú vezetőfelépítés |
| HD 308 S2 | Érjelölés |
| HD 22.4 S4:2004 | Kábelszabvány |
| EN 60811-2-1 | Olajállóság |
| EN 60332-1-2 | Égési tulajdonság |
Kompatibilitás és kiválasztási javaslat
A kiválasztás előtt ellenőrizni kell a hét ér szükségességét, az erenkénti 4 mm² névleges keresztmetszetet, a 450/750 V névleges feszültséget és a tervezett terheléshez szükséges áramterhelhetőséget.
A megengedett áramterhelést a telepítési mód, a környezeti hőmérséklet, a terhelt erek száma, a kábel elhelyezése és az alkalmazandó méretezési előírások együttesen határozzák meg. Konkrét áramterhelhetőségi érték nem áll rendelkezésre.
A hajlítási sugarat a hozzávetőlegesen 19,6 mm-es külső átmérő alapján kell figyelembe venni. Egyszeri vagy rögzített elhelyezésnél a négyszeres érték körülbelül 78,4 mm, mozgatott használatnál a nyolcszoros érték körülbelül 156,8 mm.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Hány eret tartalmaz a kábel?
Hét darab vezetőeret tartalmaz.
Mekkora egy vezetőér keresztmetszete?
Minden vezetőér névleges keresztmetszete 4 mm².
Mekkora a névleges feszültség?
A névleges feszültség 450/750 V.
Használható szabadtéren?
Igen, szabadtéri felhasználásra is alkalmas.
Használható nedves vagy vizes helyiségben?
Igen, száraz, nedves és vizes helyiségekben egyaránt használható.
Olajálló a külső köpeny?
Igen, a fekete polikloroprén külső köpeny olajálló kialakítású.
Mekkora a 7G4 változat külső átmérője és tömege?
A hozzávetőleges külső átmérő 19,6 mm, a teljes tömeg körülbelül 703 kg/km.
Mit kell ellenőrizni a kiválasztás előtt?
Ellenőrizni kell az érszámot, az érkeresztmetszetet, a névleges feszültséget, a telepítési környezetet, a szükséges áramterhelhetőséget és a megengedett hajlítási sugarat.
