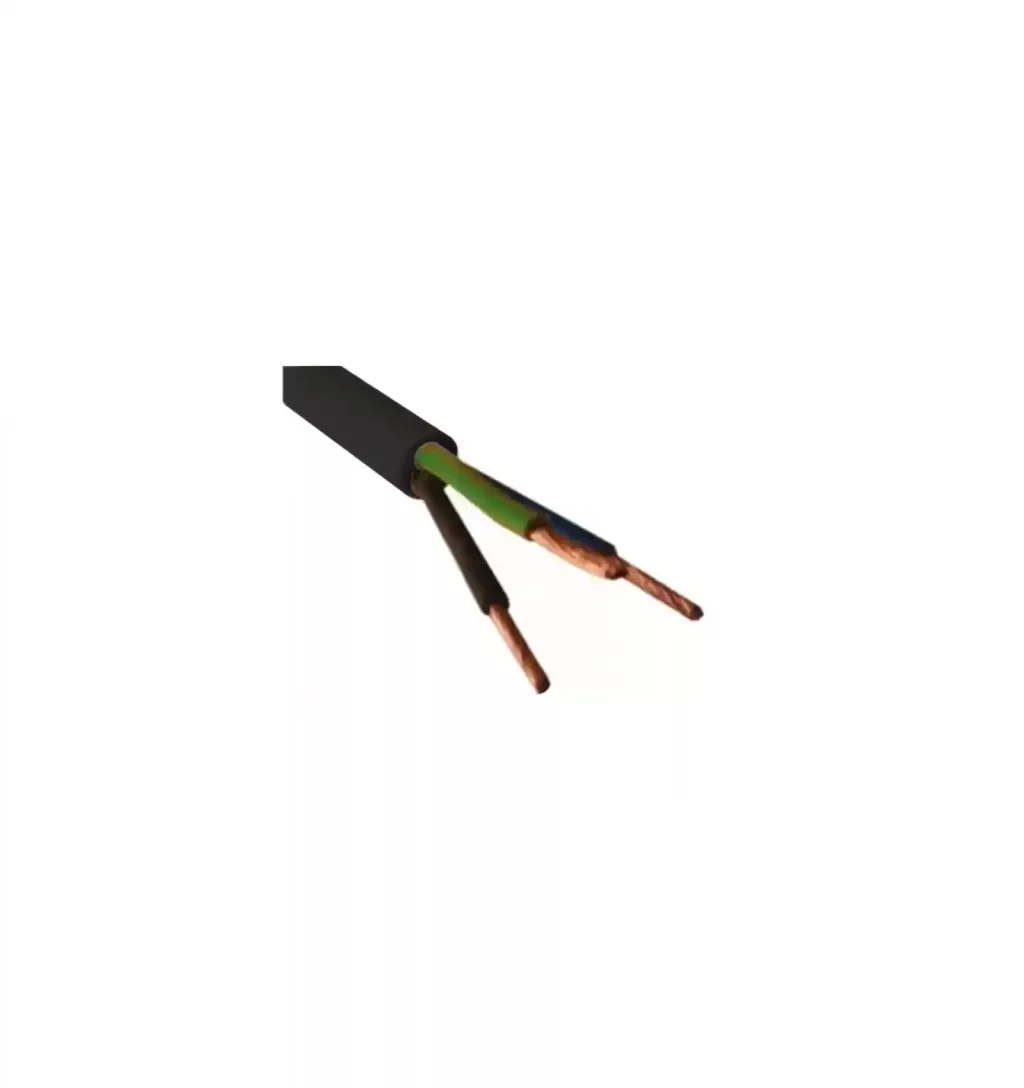

H05VV-F 3x2,5 fekete (500V MT) DOBOS
nettó 427 Ft
H05VV-F 3x2,5 fekete (500V MT) DOBOS
PVC tömlővezeték száraz és nedves helyeken történő alkalmazásra, közepes mechanikai igénybevételhez. A megadott adatok szerint olyan fogyasztók csatlakoztatására használható, mint például mosógép vagy hűtőszekrény, kivéve hősugárzókat, amelyeknél fennáll a forró felületekkel való érintkezés veszélye.
Gyors termékösszefoglaló
H05VV-F típusú, fekete PVC tömlővezeték 3G2,5 kialakítással. A névleges feszültség 300/500 V, a vizsgálófeszültség 2000 V AC, a mozgatott üzemi hőmérsékleti tartomány -5 °C és +70 °C között van.
Összefoglaló specifikáció
- Terméktípus: PVC tömlővezeték
- Kábeltípus: H05VV-F
- Kialakítás: 3x2,5 mm² / 3G2,5
- Szín: fekete
- Megadott jelölés: 500V MT
- Kiszerelés: dobos
- Névleges feszültség Uo/U: 300 / 500 V
- Vizsgálófeszültség: 2000 V AC
- Működési hőmérséklet mozgatva: -5 °C / +70 °C
- Üzemi hőmérséklet rövidzár esetén: 150 °C
- Rövidzárlati idő max.: 5 s
- Hajlítási sugár min.: 5 x külső átmérő
- Égési tulajdonság szabvány: EN 60332-1-2
- Réztömeg a 3G2,5 kivitelhez: 72 kg/km
- Külső átmérő a 3G2,5 kivitelhez: kb. 11,4 mm
- Tömeg a 3G2,5 kivitelhez: kb. 170 kg/km
Ideális választás, ha...
- H05VV-F típusú PVC tömlővezetékre van szükség.
- 3x2,5 mm² keresztmetszetű fekete vezetéket keres.
- dobos kiszerelésű vezetékre van szükség.
- 300/500 V névleges feszültségű kábelt választana.
- közepes mechanikai igénybevételhez megadott vezetéket keres.
- száraz vagy nedves helyeken használható tömlővezetéket keres.
Fő előnyök
- PVC tömlővezeték kivitel.
- Száraz és nedves helyeken történő alkalmazáshoz megadott.
- Közepes mechanikai igénybevételre szerepel az adatok között.
- Rézvezető csupasz elemi szálakból sodrott kialakítással.
- PVC érszigetelés.
- PVC külső köpeny.
- 300/500 V névleges feszültség.
- 2000 V AC vizsgálófeszültség.
- EN 60332-1-2 égési tulajdonság szabvány.
Ajánlott felhasználás
A vezeték száraz és nedves helyeken, közepes mechanikai igénybevétel esetén használható. A megadott alkalmazási terület szerint olyan fogyasztók csatlakoztatására alkalmas, mint például mosógép vagy hűtőszekrény.
Hősugárzókhoz nem megadott, ha fennáll a forró felületekkel való érintkezés veszélye. A kiválasztáskor a 3x2,5 mm² keresztmetszetet, a H05VV-F típust, a 300/500 V névleges feszültséget és a hőmérsékleti adatokat érdemes figyelembe venni.
Részletes termékleírás
A PVC tömlővezeték felépítése rézvezetőből, PVC érszigetelésből és PVC külső köpenyből áll. A vezető csupasz elemi szálakból sodrott kialakítású.
A megadott szabványok között szerepel a DIN VDE 0281-5, a HD 21.5 S3 +A1+A2, a DIN EN 60228 5. osztály a vezető felépítésére, a HD 308 S2 az ér jelölésére, valamint az ÖVE / ÖNORM E 8241 (HD21).
A 3G2,5 kivitelhez tartozó réztömeg 72 kg/km, a külső átmérő kb. 11,4 mm, a tömeg kb. 170 kg/km.
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Terméktípus | PVC tömlővezeték |
| Kábeltípus | H05VV-F |
| Kialakítás | 3x2,5 mm² / 3G2,5 |
| Szín | Fekete |
| Megadott jelölés | 500V MT |
| Kiszerelés | Dobos |
| Névleges feszültség Uo/U | 300 / 500 V |
| Vizsgálófeszültség | 2000 V AC |
| Működési hőmérséklet mozgatva | -5 °C / +70 °C |
| Üzemi hőmérséklet rövidzár esetén | 150 °C |
| Rövidzárlati idő max. | 5 s |
| Hajlítási sugár min. | 5 x külső átmérő |
| Égési tulajdonság szabvány | EN 60332-1-2 |
Felépítés
| Sorszám | Felépítési elem |
|---|---|
| 1 | Rézvezető, csupasz elemi szálakból sodrott |
| 2 | PVC érszigetelés |
| 3 | PVC külső köpeny |
Szabványok
| Szabvány | Megjegyzés |
|---|---|
| DIN VDE 0281-5 | Megadott szabvány |
| HD 21.5 S3 +A1+A2 | Megadott szabvány |
| DIN EN 60228 5. osztály | Vezető felépítése |
| HD 308 S2 | Ér jelölése |
| ÖVE / ÖNORM E 8241 (HD21) | Megadott szabvány |
Méret- és tömegadatok
| n x mm² | Réztömeg kg/km | Külső-Ø kb. mm | Tömeg kb. kg/km |
|---|---|---|---|
| 2x0,75 | 14,4 | 7,2 | 60 |
| 2x1 | 19,2 | 7,5 | 65 |
| 2x1,5 | 28,8 | 8,6 | 90 |
| 2x2,5 | 48 | 10,6 | 135 |
| 2x4 | 77 | 12,1 | 185 |
| 3G0,75 | 21,6 | 7,6 | 70 |
| 3G1 | 28,8 | 8 | 80 |
| 3G1,5 | 43 | 9,4 | 110 |
| 3G2,5 | 72 | 11,4 | 170 |
| 3G4 | 115 | 13,1 | 235 |
| 4G0,75 | 28,8 | 8,3 | 80 |
| 4G1 | 38,4 | 9 | 100 |
| 4G1,5 | 58 | 10,5 | 140 |
| 4G2,5 | 96 | 12,5 | 205 |
| 4G4 | 154 | 14,3 | 285 |
| 5G0,75 | 36 | 9,3 | 105 |
| 5G1 | 48 | 9,8 | 120 |
| 5G1,5 | 72 | 11,6 | 175 |
| 5G2,5 | 120 | 13,9 | 250 |
| 5G4 | 192 | 16,1 | 370 |
| 4G6 | 230 | 15 | 380 |
| 4G10 | 384 | 20 | 710 |
| 5G6 | 300 | 16,5 | 480 |
| 5G10 | 480 | 21,5 | 872 |
| 7G1 | 70 | 9 | 150 |
| 7G1,5 | 105 | 10,4 | 196 |
| 7G2,5 | 175 | 13,1 | 315 |
| 10G1,5 | 150 | 14 | 305 |
Kompatibilitás és használati javaslat
A kiválasztáskor a H05VV-F típusjelölést, a 3x2,5 mm² kialakítást, a fekete színt, a dobos kiszerelést, a 300/500 V névleges feszültséget és a megadott alkalmazási feltételeket érdemes figyelembe venni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen típusú vezeték?
PVC tömlővezeték, H05VV-F típusjelöléssel.
Mekkora a keresztmetszete?
A megadott kialakítás 3x2,5 mm² / 3G2,5.
Milyen színű?
A termék fekete színű.
Mekkora a névleges feszültsége?
A névleges feszültség Uo/U értéke 300 / 500 V.
Milyen hőmérsékleti tartományban szerepel mozgatva?
A működési hőmérséklet mozgatva -5 °C / +70 °C.
Mi a 3G2,5 kivitel külső átmérője?
A 3G2,5 kivitel külső átmérője kb. 11,4 mm.
Mi a 3G2,5 kivitel tömege?
A 3G2,5 kivitel tömege kb. 170 kg/km.
