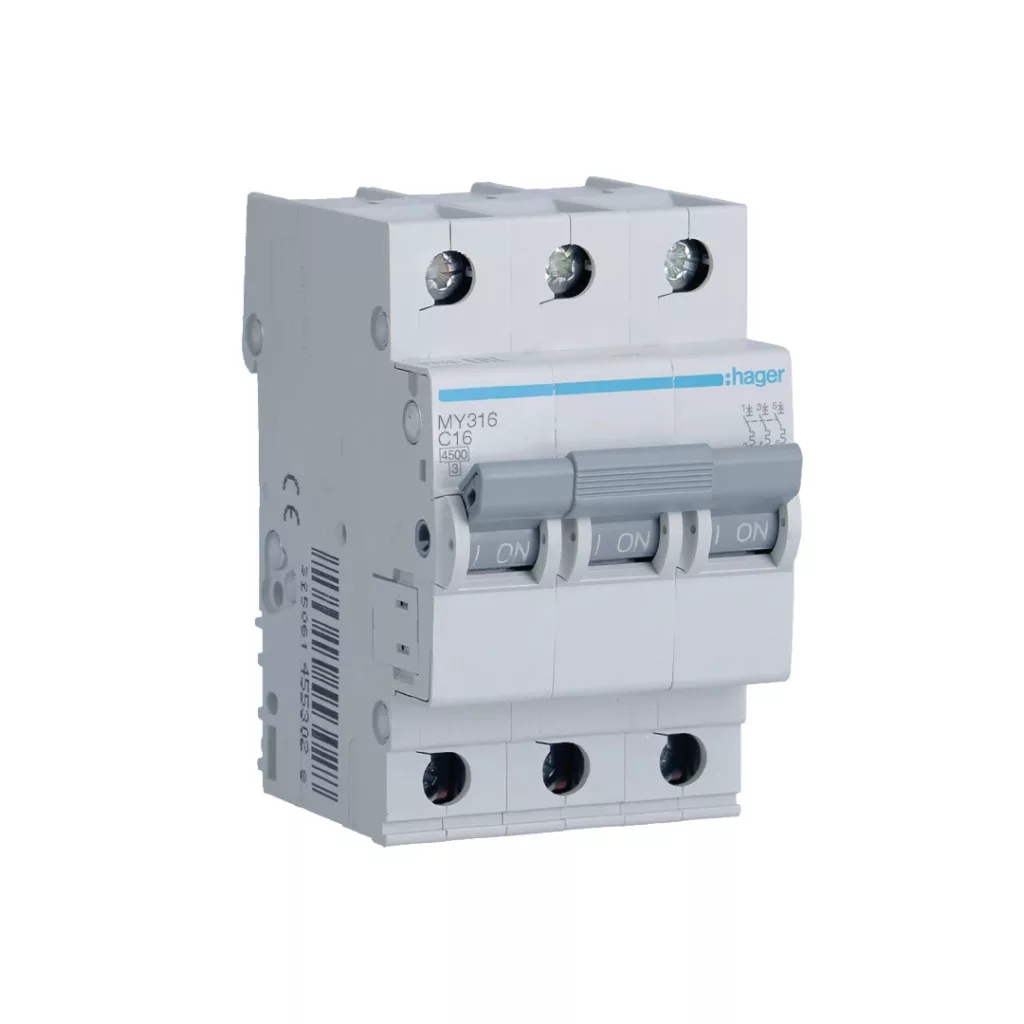

HAGER MY316 Kismegszakító 3P, C-16A, 4,5kA, 3M
nettó 5 796 Ft
HAGER MY316 Kismegszakító 3P, C-16A, 4,5kA, 3M
3 pólusú, C karakterisztikájú kismegszakító 16 A névleges árammal, 4,5 kA névleges rövidzárlati megszakítóképességgel és 3 modulos kialakítással. A megadott adatok szerint 230–400 V AC névleges üzemi feszültséggel, IP20 védettségi osztállyal és csavaros csatlakozással rendelkezik.
Gyors termékösszefoglaló
MY316 típusú kismegszakító 3P póluskialakítással, C karakterisztikával és 16 A névleges árammal. A készülék 50–60 Hz frekvencián, 230–400 V AC feszültségtartományban szerepel, 4,5 kA megszakítóképességgel.
Összefoglaló specifikáció
- Márka: Hager
- Terméktípus: kismegszakító
- Típus / cikkszám: MY316
- Pólusok típusa: 3P
- Kioldási karakterisztika: C
- Névleges áram: 16 A
- Névleges rövidzárlati megszakítóképesség Icn AC IEC 60898-1 szerint: 4,5 kA
- Modulok száma: 3
- Névleges üzemi feszültség Ue: 230–400 V
- Feszültségtípus: AC
- Névleges szigetelési feszültség Ui: 500 V
- Névleges impulzusálló feszültség Uimp: 4000 V
- Frekvencia: 50–60 Hz
- IP védettségi osztály: IP20
- Csatlakozás típusa: csavaros csatlakozó
- Méretek: 83 x 52,5 x 70 mm
Ideális választás, ha...
- 3 pólusú kismegszakítóra van szükség.
- C karakterisztikájú, 16 A névleges áramú készüléket keres.
- 4,5 kA megszakítóképességű kismegszakítóra van szükség.
- 3 modulos kialakítású védelmi készüléket választana.
- 230–400 V AC névleges üzemi feszültségű terméket keres.
- csavaros csatlakozású moduláris eszközre van szükség.
Fő előnyök
- 3P póluskialakítás.
- C kioldási karakterisztika.
- 16 A névleges áram.
- 4,5 kA névleges rövidzárlati megszakítóképesség.
- 3 modulos kialakítás.
- 230–400 V AC névleges üzemi feszültség.
- 50–60 Hz frekvenciatartomány.
- IP20 védettségi osztály.
- Csavaros csatlakozó.
- Masszív vezetőkhöz 1–35 mm², rugalmas vezetőkhöz 1–25 mm² keresztmetszet megadva.
- 360° szerelési pozíció lehetséges.
- RoHS megfelelőség szerepel az adatok között.
Ajánlott felhasználás
Moduláris villamos elosztókban használható kismegszakítóként választható, ahol 3 pólusú, C karakterisztikájú, 16 A-es és 4,5 kA megszakítóképességű készülékre van szükség.
A kiválasztáskor a névleges áramot, a póluskialakítást, a C karakterisztikát, a 230–400 V AC üzemi feszültséget, a 3 modulos szélességet, a csatlakozási keresztmetszeteket és az IP20 védettségi osztályt érdemes figyelembe venni.
Részletes termékleírás
A Hager MY316 kismegszakító 3P póluskialakítással és C kioldási karakterisztikával szerepel. A névleges áram 16 A, a névleges rövidzárlati megszakítóképesség Icn AC az IEC 60898-1 szerint 4,5 kA.
A készülék 3 modulos kialakítású. A névleges üzemi feszültség Ue 230–400 V, a feszültségtípus AC, a frekvencia 50–60 Hz. A névleges szigetelési feszültség Ui 500 V, a névleges impulzusálló feszültség Uimp 4000 V.
A csatlakozás csavaros csatlakozóval történik. Masszív vezetők esetén 1–35 mm², rugalmas vezetők esetén 1–25 mm² keresztmetszet szerepel az adatok között. A névleges meghúzási nyomaték 2,80 Nm.
A készülék méretei: 83 mm magasság, 52,50 mm szélesség és 70 mm mélység. Az IP védettségi osztály IP20, az üzemi hőmérséklet -25–70 °C.
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Márka | Hager |
| Terméktípus | Kismegszakító |
| Típus / cikkszám | MY316 |
| Pólusok típusa | 3P |
| Kioldási karakterisztika | C |
| Névleges áram | 16 A |
| Modulok száma | 3 |
| Névleges rövidzárlati megszakítóképesség Icn AC IEC 60898-1 szerint | 4,5 kA |
| Névleges üzemi feszültség Ue | 230–400 V |
| Feszültségtípus | AC |
| Névleges szigetelési feszültség Ui | 500 V |
| Névleges impulzusálló feszültség Uimp | 4000 V |
| Frekvencia | 50–60 Hz |
| IP védettségi osztály | IP20 |
| Rácstávolság | 35 mm |
| Szennyezettségi fok IEC 60664 / IEC 60947-2 szerint | 2 |
| Energiakorlátozási osztály I²t | 3 |
| Teljes teljesítményveszteség In alatt | 8 W |
| Üzemi hőmérséklet | -25–70 °C |
| Páratartalom-védelem | Minden éghajlatra |
| RoHS megfelelőség | Igen |
Csatlakozási és szerelési adatok
| Paraméter | Érték |
|---|---|
| Csatlakozás típusa | Csavaros csatlakozó |
| Felső csatlakozás moduláris eszközökhöz | Csavaros kapocs |
| Alsó csatlakozás típusa moduláris eszközökhöz | Biconnect |
| Masszív vezető keresztmetszet | 1–35 mm² |
| Rugalmas vezető keresztmetszet | 1–25 mm² |
| Névleges meghúzási nyomaték | 2,80 Nm |
| Felső csatlakozás igazítása | Igazított kapocs |
| Alsó csatlakozás igazítása | Igazított kapocs |
| 360° szerelési pozíció lehetséges | Igen |
| Magasság | 83 mm |
| Szélesség | 52,50 mm |
| Mélység | 70 mm |
Névleges áram hőmérséklet szerint
| Hőmérséklet | Névleges áram |
|---|---|
| -15 °C | 19,80 A |
| -10 °C | 19,40 A |
| -5 °C | 19 A |
| 0 °C | 18,60 A |
| 5 °C | 18,20 A |
| 10 °C | 17,80 A |
| 15 °C | 17,30 A |
| 20 °C | 16,90 A |
| 25 °C | 16,50 A |
| 30 °C | 16 A |
| 35 °C | 15,50 A |
| 40 °C | 15 A |
| 45 °C | 14,50 A |
| 50 °C | 14 A |
| 55 °C | 13,50 A |
| 60 °C | 12,90 A |
| 65 °C | 12,40 A |
| 70 °C | 11,90 A |
Kompatibilitás és használati javaslat
A kiválasztáskor a 3P póluskialakítást, a C karakterisztikát, a 16 A névleges áramot, a 4,5 kA megszakítóképességet, a 230–400 V AC üzemi feszültséget és a csatlakozási keresztmetszeteket kell figyelembe venni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Hány pólusú a készülék?
A pólusok típusa 3P.
Mekkora a névleges árama?
A névleges áram 16 A.
Milyen karakterisztikájú?
A kioldási karakterisztika C.
Mekkora a megszakítóképessége?
A névleges rövidzárlati megszakítóképesség 4,5 kA.
Hány modulos?
A modulok száma 3.
Milyen IP védettségi osztályú?
Az IP védettségi osztály IP20.
Mekkora vezeték keresztmetszet csatlakoztatható?
Masszív vezetőknél 1–35 mm², rugalmas vezetőknél 1–25 mm² keresztmetszet szerepel az adatok között.
