LEGRAND 419136 RX3 kismegszakító 1P B16 6000A BIC

Legrand RX3 kismegszakító 1P B16 6 kA – 419136

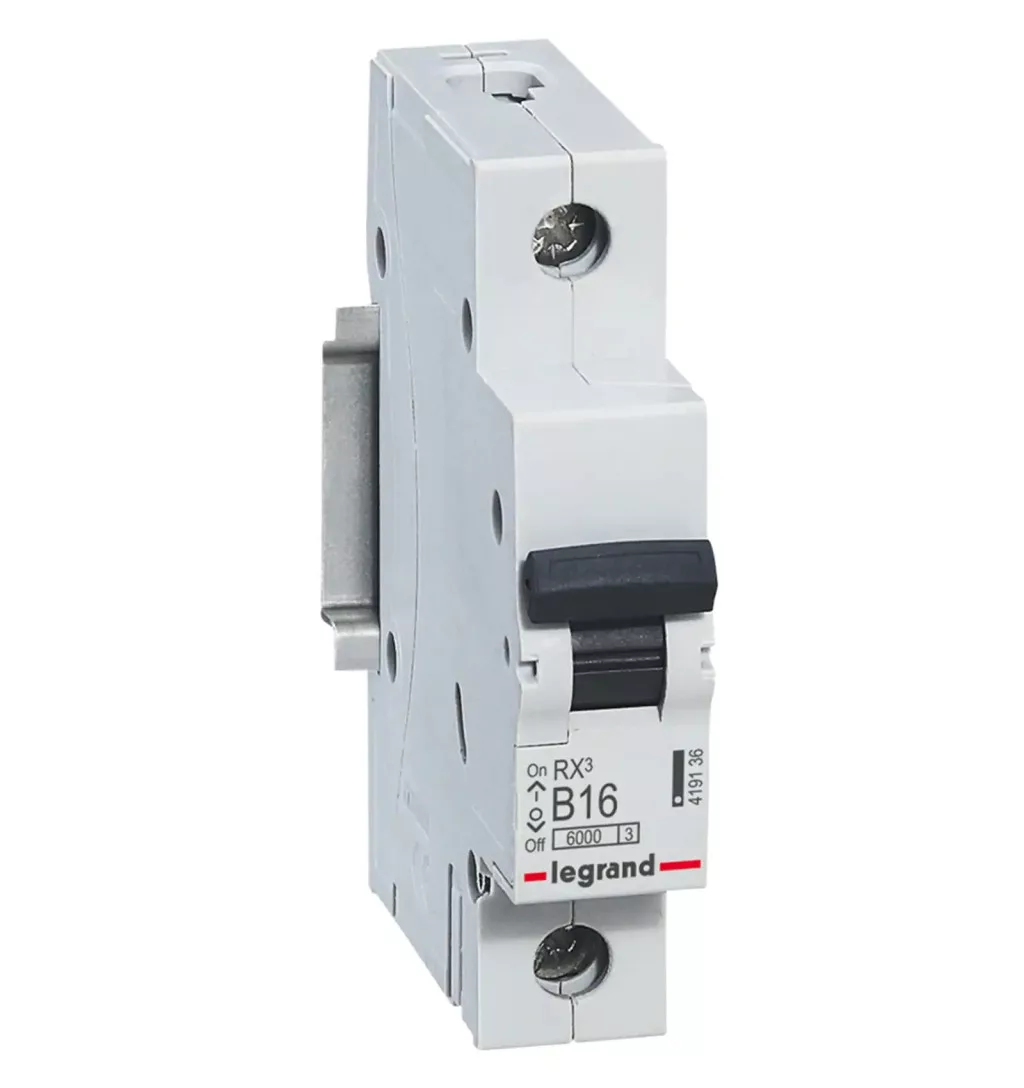

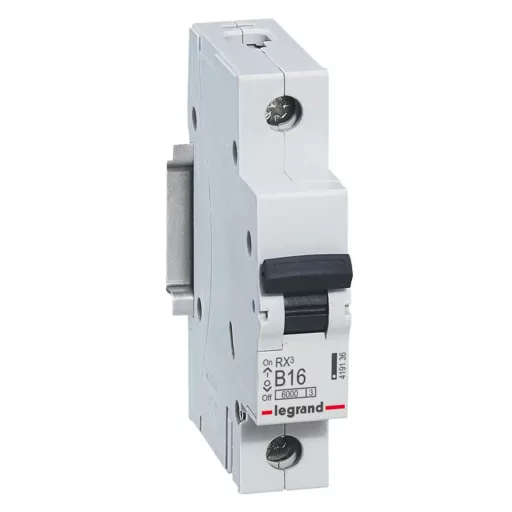

A Legrand RX3 419136 kismegszakító egypólusú, B karakterisztikájú, 16 A névleges áramú moduláris védelmi készülék. Lakossági és megfelelő villamos elosztórendszerekben alkalmazható áramkörök túlterhelés és zárlat elleni védelmére.

A készülék 6 kA zárlati megszakítóképességgel, 1 DIN modulos kialakítással és DIN-sínre történő szerelhetőséggel rendelkezik. A B kioldási karakterisztika olyan áramkörök védelméhez használható, ahol a bekapcsoláskor jellemzően nem jelentkezik jelentős indítóáram.

Gyors termékösszefoglaló

A Legrand RX3 1P B16 6 kA kismegszakító egy 16 A névleges áramú, egypólusú moduláris megszakító. B karakterisztikája, 230 V névleges feszültsége és 6 kA zárlati megszakítóképessége révén villamos elosztótáblák áramköreinek védelmére alkalmazható.

Összefoglaló specifikáció

Főbb előnyök

• 16 A névleges áram – megfelelően méretezett villamos áramkörök védelméhez.
• B kioldási karakterisztika – általános villamos áramkörök alkalmazási igényeihez.
• 6 kA zárlati megszakítóképesség – az IEC szabványoknak megfelelő kivitel.
• Egypólusú kialakítás – 1P kivitel.
• 1 DIN modul szélesség – helytakarékos elosztótáblás szereléshez.
• DIN-sínre szerelhető – egyszerű beépítés megfelelő villamos elosztókba.
• Felül és alul is beköthető – a kialakításnak megfelelően fogas vagy villás fésűs sínnel, illetve kábelezéssel.

Ideális választás, ha…

• 16 A névleges áramú kismegszakítót keres.
• B karakterisztikájú védelmi készülékre van szüksége.
• egypólusú, DIN-sínre szerelhető kismegszakítót szeretne.
• villamos elosztótábla áramköreinek túlterhelés és zárlat elleni védelmét alakítja ki.
• kompakt, 1 modulos kialakítású készüléket keres.
• Legrand RX3 termékcsaládba tartozó moduláris készüléket szeretne használni.

Alkalmazási terület

A Legrand RX3 419136 B16 kismegszakító villamos elosztórendszerekben alkalmazható áramkörök túlterhelés és zárlat elleni védelmére. Egypólusú kialakítása miatt egy vezető védelmére szolgáló moduláris készülék.

A megfelelő kismegszakító kiválasztásakor mindig figyelembe kell venni az áramkör terhelését, a vezeték keresztmetszetét, a hálózat kialakítását és az adott villamos berendezés műszaki követelményeit.

Részletes termékleírás

A Legrand RX3 1P B16 419136 moduláris kismegszakító 16 A névleges árammal és B kioldási karakterisztikával rendelkezik. A készülék a túláramvédelem részeként használható megfelelően kialakított villamos hálózatokban.

A B karakterisztika olyan áramkörök esetén alkalmazható, ahol az indításkor jelentkező áramlökések jellemzően mérsékeltek. A készülék 6 kA zárlati megszakítóképességgel rendelkezik 230 V mellett, és megfelel az IEC 60898-1 szabvány követelményeinek.

A kompakt, 1 modulos kialakítás lehetővé teszi a DIN-sínes villamos elosztókban történő helytakarékos szerelést.

Bekötés és szerelés

A készülék DIN-sínre szerelhető, és a tápellátás a kialakítás szerint felülről vagy alulról vezethető be. A csatlakoztatás csavaros kapoccsal történik, és gyűjtősín, illetve kábel használata is lehetséges.

A villamos készülék szerelését és bekötését kizárólag megfelelő szakképesítéssel rendelkező személy végezze, az érvényes villamos biztonsági előírások betartásával.

Használati javaslat

1. Kapcsolja le a villamos hálózatot, és gondoskodjon a feszültségmentes állapotról.
2. Ellenőrizze, hogy a kiválasztott B16 kismegszakító megfelel-e az adott áramkör terhelési és hálózati követelményeinek.
3. Pattintsa a készüléket a megfelelő DIN-sínre.
4. Csatlakoztassa a vezetékeket vagy a kompatibilis gyűjtősínt a megfelelő kapcsokhoz.
5. Ellenőrizze a csatlakozások megfelelő rögzítését.
6. A szerelés ellenőrzése után helyezze ismét feszültség alá a rendszert.

Műszaki adatok

Kompatibilitás és kiválasztási szempontok

A kismegszakító kiválasztásánál fontos a névleges áram, a kioldási karakterisztika, a zárlati megszakítóképesség és az adott villamos hálózat műszaki kialakításának figyelembevétele.

A 16 A-es B karakterisztikájú kismegszakító nem minden áramkörhöz megfelelő automatikusan. A szükséges védelmi készülék kiválasztását mindig az adott áramkör és vezeték rendszerének műszaki paraméterei alapján kell elvégezni.

Gyakori kérdések

Mit jelent az 1P jelölés?

Az 1P jelölés egypólusú kialakítást jelent, vagyis a készülék egy pólus védelmére és megszakítására szolgál.

Mit jelent a B karakterisztika?

A B karakterisztika a kismegszakító kioldási jelleggörbéjét jelöli. A megfelelő karakterisztika kiválasztása az áramkör és a csatlakoztatott fogyasztók műszaki jellemzőitől függ.

Mekkora a névleges árama?

A Legrand RX3 419136 kismegszakító névleges árama 16 A.

Mekkora a zárlati megszakítóképessége?

A készülék zárlati megszakítóképessége 6 kA a megadott szabvány szerinti alkalmazási feltételek mellett.

DIN-sínre szerelhető?

Igen, a Legrand RX3 419136 kismegszakító DIN-sínre szerelhető.

Hány modult foglal el az elosztóban?

A készülék 1 modulszélességű kialakítású.

Használható gyűjtősínnel?

A megadott műszaki adatok szerint a csatlakozás gyűjtősínnel és kábellel is kialakítható.

Csatlakoztatható hozzá segédérintkező?

Nem, a készülék segédérintkezők fogadására nem alkalmas.
