LEGRAND 419201 RX3 kismegszakító 1P C13 6000A BIC
nettó 1 094 Ft

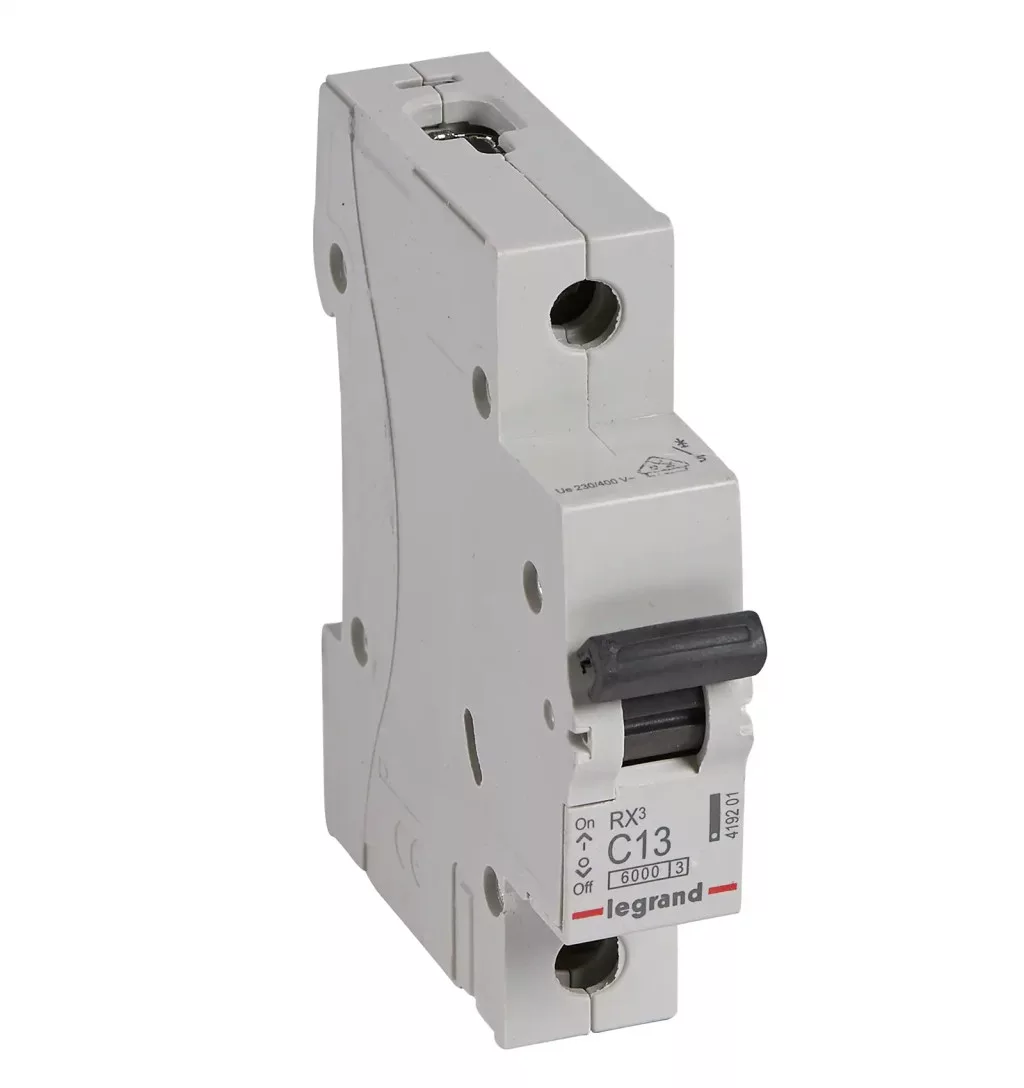

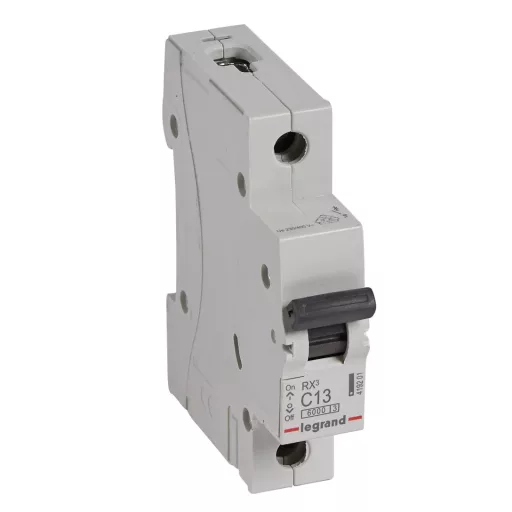

RX3 kismegszakító 1P C13 6000A – BIC 419201
Az RX3 1 pólusú C13 kismegszakító lakossági és általános villamos elosztóberendezések túláram- és zárlatvédelméhez használható. A készülék 13 A névleges árammal, C kioldási karakterisztikával és 6 kA zárlati megszakítóképességgel rendelkezik.
DIN-sínre szerelhető, egy modul szélességű kivitelének köszönhetően praktikus megoldás villamos elosztószekrényekben. Fogas-, illetve villás fésűs sínnel is beköthető, a tápellátás pedig felülről vagy alulról vezethető be.
Gyors termékösszefoglaló
Az RX3 1P C13 6000A kismegszakító egy egypólusú, 13 A névleges áramú, C karakterisztikájú moduláris védelmi készülék. Elsősorban villamos áramkörök túlterhelés és zárlat elleni védelmére alkalmazható 230 V AC hálózatokon.
Összefoglaló specifikáció
- Termék típusa: kismegszakító
- Sorozat: RX3
- Pólusszám: 1P
- Névleges áram: 13 A
- Kioldási karakterisztika: C
- Névleges feszültség: 230 V AC
- Zárlati megszakítóképesség: 6 kA
- Modulszélesség: 1 modul
- Szerelési mód: DIN-sín
- Védettség: IP20
- Szín: szürke, RAL 7035
Főbb előnyök
- Egypólusú kivitel lakossági és általános villamos elosztásokhoz
- 13 A névleges áramerősség
- C kioldási karakterisztika
- 6 kA zárlati megszakítóképesség
- Megfelel az IEC 60898-1 szabványnak
- Felül vagy alul is csatlakoztatható
- Fogas-, illetve villás fésűs sínnel is beköthető
- Csavaros kapocs kialakítás
- DIN-sínre szerelhető
- 1 modul szélességű kialakítás
Ideális választás, ha…
- 13 A névleges áramú áramkör védelmét szeretné megoldani;
- C karakterisztikájú kismegszakítóra van szüksége;
- lakossági vagy általános villamos elosztóberendezéshez keres moduláris készüléket;
- DIN-sínes szerelésű kismegszakítót keres;
- 6 kA zárlati megszakítóképességű védelmi készülékre van szüksége;
- fésűs sínnel vagy hagyományos kábelezéssel szeretné kialakítani a csatlakozást.
Részletes termékleírás
Az RX3 lakossági kismegszakító egypólusú kivitelben készül, és az elektromos áramkörök túlterhelés és zárlat elleni védelmére alkalmazható. A C kioldási karakterisztika a termék egyik fontos jellemzője, amelyet a megfelelő villamos hálózat és fogyasztók figyelembevételével kell kiválasztani.
A készülék 13 A névleges árammal és 230 V névleges feszültséggel rendelkezik. Zárlati megszakítóképessége az IEC 60898-1 szabvány szerint 6 kA.

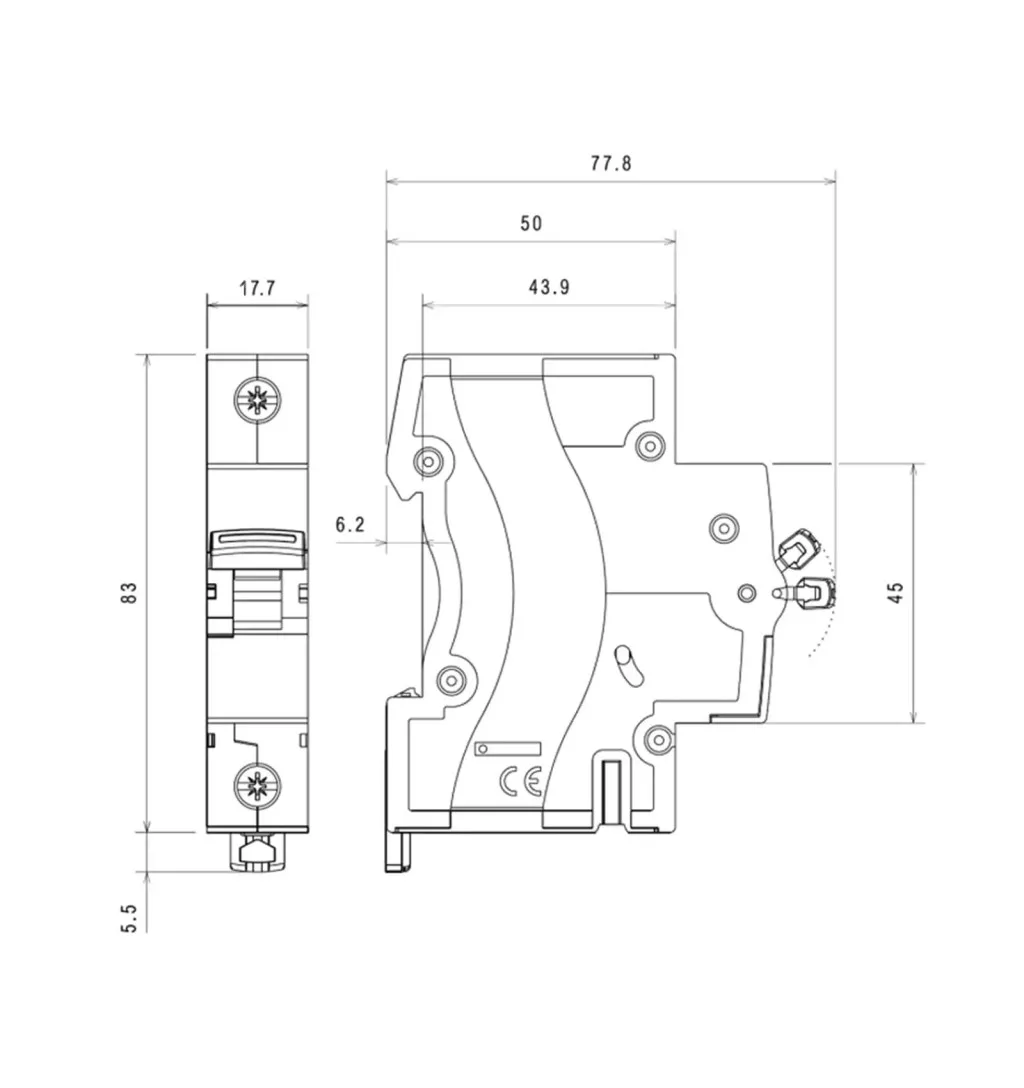

A kismegszakító kompakt, 17,7 mm széles, egy modulnyi helyet foglal el az elosztóban. DIN-sínre szerelhető, csavaros kapoccsal rendelkezik, és gyűjtősínnel vagy kábellel is csatlakoztatható.
Alkalmazási terület
Az RX3 1P C13 kismegszakító megfelelő villamos elosztóberendezésekben alkalmazható áramkörök védelmére. A pontos alkalmazást és a megfelelő kioldási karakterisztika kiválasztását mindig az adott villamos hálózat, a vezetékek és a csatlakoztatott fogyasztók jellemzőinek figyelembevételével kell elvégezni.
Bekötés és szerelési lehetőségek
- Szerelési mód: DIN-sín
- Csatlakozási mód: csavaros kapocs
- Csatlakozás típusa: gyűjtősín és kábel
- Tápellátás bevezetése: a tetején vagy az alján
- Fésűs sín: fogas-, illetve villás fésűs sínnel beköthető
- Segédérintkezők: fogadására nem alkalmas
Műszaki adatok
| Műszaki jellemző | Érték |
|---|---|
| Termékcsalád | RX3 |
| Termék típusa | Kismegszakító |
| Pólusszám | 1 |
| Biztosított pólusok száma | 1 |
| Kioldási karakterisztika | C |
| Névleges áram | 13 A |
| Névleges feszültség | 230 V |
| Névleges szigetelési feszültség (Ui) | 500 V |
| Névleges löketfeszültség-állóság (Uimp) | 4 kV |
| Zárlati szilárdság Icn EN 60898 szerint 230 V-nál | 6 kA |
| Zárlati szilárdság Icu EN 60947 szerint 230 V-nál | 6 kA |
| Feszültség fajtája | AC |
| Frekvencia | 50–60 Hz |
| Energiabehatárolási osztály | 3 |
| Beépítési mélység | 44 mm |
| Modulszélesség | 1 modul |
| Szélesség | 17,7 mm |
| Magasság | 88,5 mm |
| Mélység | 77,8 mm |
| Védettség | IP20 |
| Ütésállóság | IK02 |
| Szennyeződési fok | 2 |
| Tárolási hőmérséklet | -40 °C – +70 °C |
| Névleges feszültség tartomány | 210–250 V |
| Tápellátás bevezetésének iránya | A tetején vagy az alján |
| Csatlakozó sorkapocs jelölés | Igen |
| Csatlakozási mód | Csavaros kapocs |
| Csatlakozás típusa | Gyűjtősín és kábel |
| Szerelési mód | DIN-sín |
| Süllyesztett szerelés | Igen |
| Kapcsolt nulla | Nincs |
| Kiegészítő berendezés csatlakoztatható | Nincs |
| Robbanásvédett kivitel | Nincs |
| Halogénmentes | Nincs |
| Szövegmező / írási felület | Nincs |
| Szín | Szürke |
| RAL-szám | 7035 |
Szabvány és megfelelőség
- IEC 60898-1
- IEC 60947-2
Használati és szerelési javaslat
- A kismegszakító kiválasztása előtt ellenőrizze az áramkör névleges áramát és a szükséges kioldási karakterisztikát.
- A készüléket megfelelő DIN-sínre kell felszerelni.
- A vezetékeket vagy a megfelelő fésűs sínt a csavaros kapcsokhoz kell csatlakoztatni.
- A tápellátás a készülék tetején vagy alján vezethető be.
- Az üzembe helyezés előtt ellenőrizni kell a bekötések megfelelőségét és a villamos rendszer kialakítását.
Fontos: Villamos berendezések szerelését és bekötését a vonatkozó előírások betartásával, megfelelő szakképesítéssel rendelkező személynek kell elvégeznie.
Gyakori kérdések
Mit jelent a C kioldási karakterisztika?
A termék C kioldási karakterisztikával rendelkezik. A megfelelő karakterisztika kiválasztását mindig az adott áramkör és a csatlakoztatott fogyasztók jellemzői alapján kell elvégezni.
Hány amperes ez a kismegszakító?
Az RX3 kismegszakító névleges árama 13 A.
Hány pólusú a készülék?
A termék egypólusú, 1P kivitelű.
Mekkora a zárlati megszakítóképessége?
A zárlati szilárdság az EN 60898 szerint 6 kA 230 V feszültségen.
Felszerelhető DIN-sínre?
Igen. A kismegszakító DIN-sínes szerelésre készült.
Csatlakoztatható fésűs sínhez?
Igen. A termék felül fogas, alul fogas vagy villás fésűs sínnel is beköthető.
Hány modul szélességű?
A készülék 1 modul szélességű, fizikai szélessége 17,7 mm.
Alkalmas segédérintkezők fogadására?
Nem, a megadott termékadatok szerint segédérintkezők fogadására nem alkalmas.
