LiYCY elektronikai vezeték ónozott réz árnyékolással

A LiYCY árnyékolt elektronikai vezeték mérési, vezérlési és szabályozástechnikai berendezések csatlakoztatására használható száraz és nedves beltéri környezetben. Az ónozott rézszálakból szövött árnyékolás csökkenti a külső elektromágneses zavarok jelátvitelre gyakorolt hatását.

Gyors termékösszefoglaló

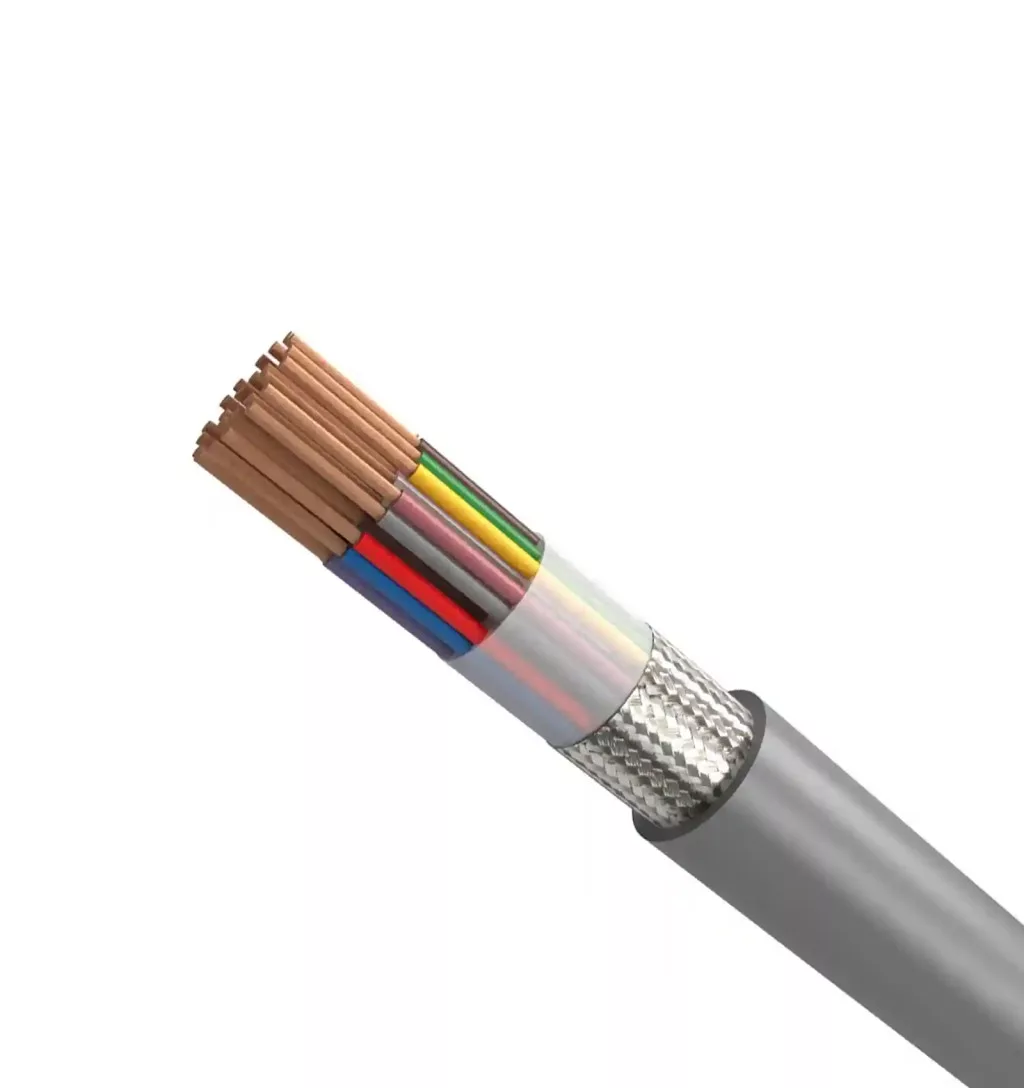

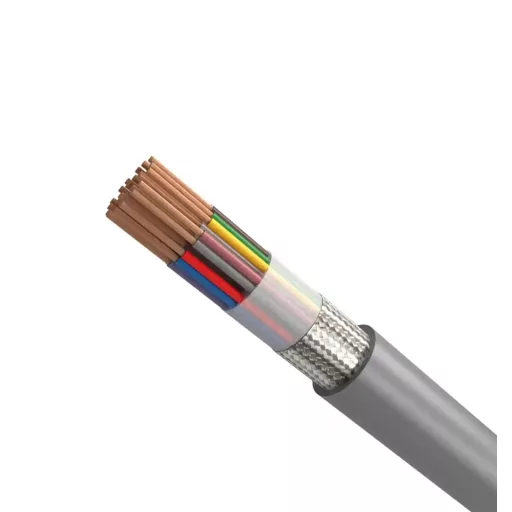

A hajlékony kábel finomsodratú rézvezetőkből, PVC érszigetelésből, műanyag fóliatekercselésből, ónozott réz árnyékolásból és szürke PVC külső köpenyből épül fel. Mozgatott állapotban -5 °C és +50 °C, rögzített telepítésnél -40 °C és +80 °C között használható.

Összefoglaló műszaki adatok

Főbb előnyök

1. Ónozott rézszálakból szövött közös árnyékolással rendelkezik.
2. Segít csökkenteni az elektromágneses zavarok jelátvitelre gyakorolt hatását.
3. Mérési, vezérlési és szabályozástechnikai rendszerekhez használható.
4. Száraz és nedves beltéri környezetben is alkalmazható.
5. Finomsodratú, hajlékony rézvezetőkkel készül.
6. Széles érszám- és keresztmetszetválasztékban érhető el.
7. PVC érszigeteléssel és szürke PVC külső köpennyel rendelkezik.
8. Rögzített telepítésnél széles hőmérséklet-tartományban használható.
9. DIN 47100 szerinti érjelöléssel készül.
10. EN 60332-1-2 szerinti égési tulajdonsággal rendelkezik.

A kábel felépítése

Villamos és hőmérsékleti adatok

0,14 mm² keresztmetszetű változatok

0,25 mm² keresztmetszetű változatok

További keresztmetszetek

Szabványok

Felhasználási területek

1. Mérőberendezések csatlakoztatása.
2. Vezérlési és szabályozástechnikai rendszerek.
3. Ipari automatizálási berendezések.
4. Kapcsoló- és vezérlőszekrények.
5. Érzékelők és jeladók bekötése.
6. Analóg és kisfeszültségű vezérlőjelek továbbítása.
7. Gépek és berendezések belső vezetékezése.
8. Száraz és nedves beltéri telepítések.
9. Elektromágneses zavarásnak kitett jelátviteli környezetek.

Nem ajánlott felhasználás

1. Állandó kültéri telepítés.
2. Közvetlen talajba fektetés.
3. Tartós vízbe merítés.
4. Nagy mechanikai igénybevétel.
5. Folyamatos hajlítással járó kábelvezető láncos alkalmazás.
6. Nagy teljesítményű fogyasztók energiaellátása.
7. Olyan adatátviteli rendszer, amely meghatározott hullámimpedanciájú buszkábelt igényel.

Méretválasztási javaslat

A megfelelő érszámot és keresztmetszetet a továbbított jel típusa, az áramterhelés, a vezetékhossz, a megengedett feszültségesés, valamint a csatlakoztatott berendezések kapocskialakítása alapján kell kiválasztani.

A 0,14 mm² keresztmetszetű változatok üzemi csúcsfeszültsége 350 V, vizsgálófeszültsége 800 V AC. A többi megadott keresztmetszet üzemi csúcsfeszültsége 500 V, vizsgálófeszültsége pedig 1200 V AC.

Az árnyékolást a rendszer elektromágneses összeférhetőségi és földelési terve szerint kell bekötni. A nem megfelelő vagy mindkét végén indokolatlanul kialakított árnyékolásbekötés földhurok kialakulásához vezethet.

Fontos szerelési tudnivalók

1. A kábel kiválasztását és bekötését megfelelő szakismerettel rendelkező személy végezze.
2. A szerelés előtt az érintett villamos berendezést feszültségmentesíteni kell.
3. A külső köpeny eltávolításakor az árnyékoló szövetet és az érszigetelést nem szabad megsérteni.
4. A finomsodratú vezetővégeket a kapocstípusnak megfelelően kell előkészíteni.
5. Szükség esetén megfelelő érvéghüvelyt kell használni.
6. Az árnyékolást nagy felületen, megfelelő EMC-s tömszelencével vagy árnyékoló bilinccsel célszerű csatlakoztatni.
7. A kábel jelvezetékeit lehetőség szerint elkülönítve kell vezetni az erősáramú kábelektől.
8. Mozgatott használatnál legalább a külső átmérő tízszeresének megfelelő hajlítási sugarat kell biztosítani.
9. A kábelt nem szabad éles peremen vagy túlzott húzóterhelés alatt vezetni.
10. A kábel nem minősül folyamatos hajlításra tervezett robot- vagy energialánckábelnek.

Gyakori kérdések

1. Mire használható a kábel?

Mérési, vezérlési és szabályozástechnikai eszközök csatlakoztatására használható száraz és nedves beltéri környezetben.

2. Árnyékolt a kábel?

Igen, ónozott rézszálakból szövött közös árnyékolással rendelkezik.

3. Mi az árnyékolás feladata?

Az árnyékolás csökkenti a külső elektromágneses zavaroknak a továbbított vezérlő- és mérőjelekre gyakorolt hatását.

4. Milyen anyagból készül a vezető?

A vezető csupasz elemi rézszálakból sodrott, hajlékony rézvezető.

5. Milyen anyagú a szigetelés és a köpeny?

Az érszigetelés és a szürke külső köpeny PVC-ből készül.

6. Mekkora a megengedett csúcsfeszültség?

A 0,14 mm² keresztmetszetű változatoknál 350 V, az egyéb megadott keresztmetszeteknél 500 V.

7. Mekkora a vizsgálófeszültség?

A 0,14 mm² változatok vizsgálófeszültsége 800 V AC, az egyéb keresztmetszeteké 1200 V AC.

8. Milyen hőmérsékleten használható?

Mozgatott állapotban -5 °C és +50 °C, rögzített telepítésnél -40 °C és +80 °C között használható.

9. Mekkora hajlítási sugarat kell betartani?

Mozgatott használatnál legalább a kábel külső átmérőjének tízszeresét kell figyelembe venni.

10. Használható kültéren?

A megadott alkalmazási terület száraz és nedves belső terekre vonatkozik, ezért állandó kültéri telepítésre nem ajánlott.

11. Használható közvetlenül talajban?

Nem, közvetlen talajba fektetésre nem alkalmas.

12. Használható energialáncban?

Folyamatos hajlítással járó energialáncos alkalmazáshoz külön erre tervezett, nagy hajlítási ciklusszámú kábel szükséges.

13. Milyen szabvány szerint készül az érjelölés?

A vezetőerek jelölése a DIN 47100 szerint történik.

14. Mekkora a szigetelési ellenállása?

A megadott legkisebb szigetelési ellenállás 100 MΩ/km.

Összegzés

A hajlékony, közös árnyékolással rendelkező elektronikai vezeték megbízható megoldást kínál mérési, vezérlési és szabályozástechnikai jelek továbbítására. Finomsodratú rézvezetője, PVC szigetelése, ónozott réz árnyékolása és széles méretválasztéka alkalmassá teszi gépek, vezérlőszekrények és automatizálási rendszerek beltéri bekötésére.
