Legrand 048454 jelenlét érzékelő álmennyezetbe süllyeszthető
nettó 6 735 Ft
Legrand 048454 jelenlét érzékelő álmennyezetbe süllyeszthető

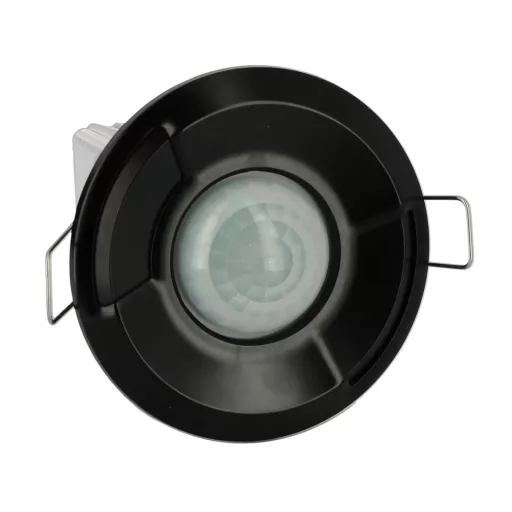

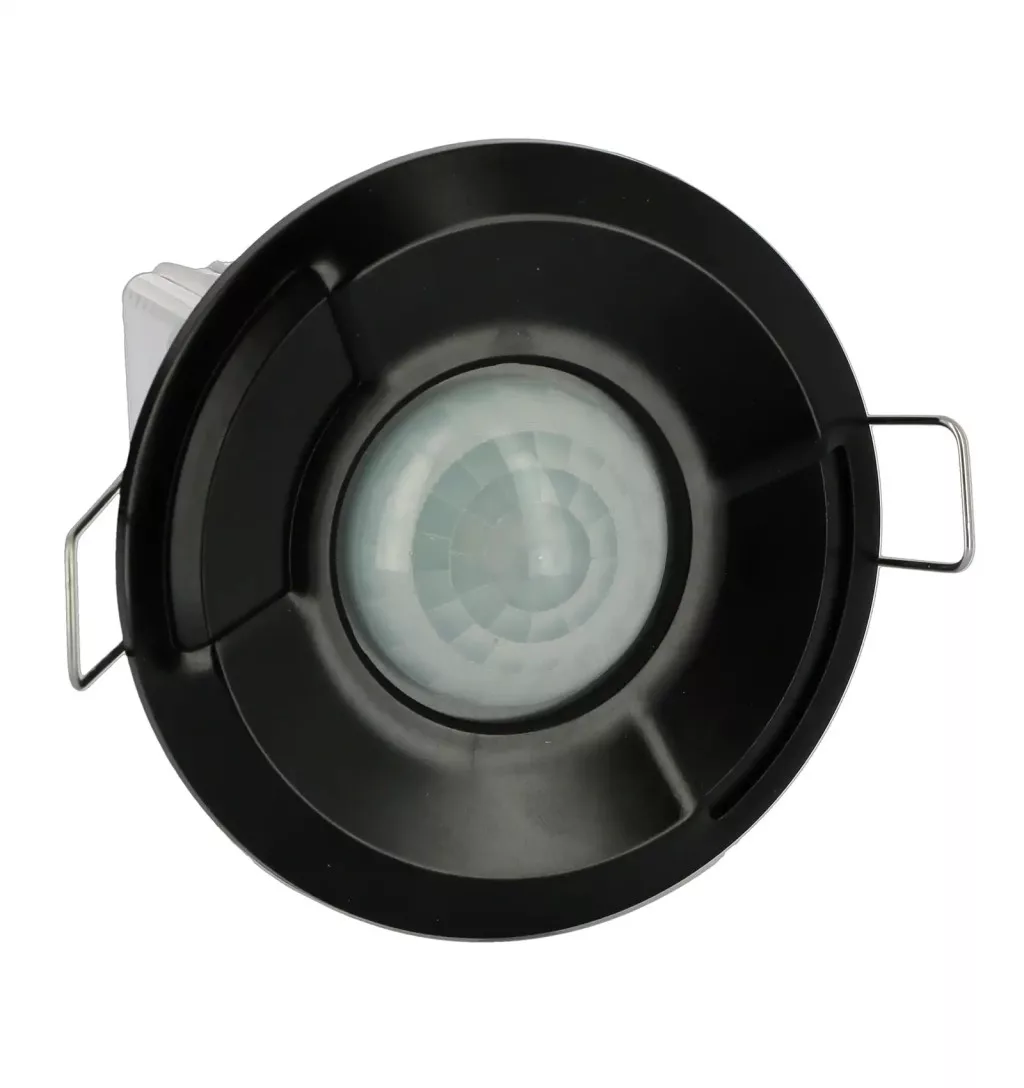

Fekete, álmennyezetbe süllyeszthető PIR érzékelő világítás automatikus be- és kikapcsolásához. A 360°-os érzékelési terület 2,5 m-es optimális szerelési magasságnál 14 m átmérőjű, a kapcsolási idő és az indítási fényerő pedig beállítható.
Főbb jellemzők
A passzív infravörös technológia a megfigyelt területen érzékelt jelenlét alapján vezérli a csatlakoztatott világítást. A készülék egy kapcsolási zónával rendelkezik, önállóan működik, hálózatba nem köthető, és nulla vezetőt igényel.
- Passzív infravörös jelenlétérzékelő
- Világítás automatikus be- és kikapcsolásához
- Álmennyezetbe süllyeszthető kivitel
- 360°-os érzékelési szög
- 14 m érzékelési átmérő 2,5 m szerelési magasságnál
- 154 m² legnagyobb jelenlét-érzékelési terület
- 2,5 m optimális szerelési magasság
- 10 másodperc és 30 perc között beállítható kapcsolási idő
- 5–2000 lx között beállítható indítási fényerő
- Beállítható érzékelési érzékenység
- Opcionális infravörös távirányítóval konfigurálható
- Külső nyomógomb csatlakoztatására alkalmas segédbemenet
- 100–240 V AC tápellátás
- 50–60 Hz hálózati frekvencia
- Legfeljebb 2000 W kapcsolási teljesítmény
- Legfeljebb 350 W kapcsolható LED-teljesítmény
- Nullátmeneti kapcsolás
- 0,1 W üresjárati teljesítményfelvétel
- IP41 védettség
- IK04 ütésállóság
- Fekete, RAL 9017-hez hasonló szín
- Matt felület
- Halogénmentes termoplasztik burkolat
360°-os PIR jelenlétérzékelés
A passzív infravörös érzékelő 360°-os vízszintes érzékelési tartománnyal rendelkezik. Az optimális szerelési magasság 2,5 m, ahol a padlón mérhető érzékelési átmérő 14 m, a legnagyobb jelenlét-érzékelési terület pedig 154 m².
Az érzékelési érzékenység beállítható, így a működés a helyiség kialakításához és a kívánt érzékelési jellemzőkhöz igazítható.
Automatikus világításvezérlés
A készülék egy normál állapotban nyitott relékimeneten keresztül vezérli a világítást. A kapcsolás nullátmenetnél történik, ami támogatja a LED-fényforrások kapcsolását.
A legnagyobb kapcsolási teljesítmény 2000 W, a legnagyobb kapcsolható LED-teljesítmény 350 W. A ténylegesen kapcsolható terhelést minden esetben a fényforrás és a hozzá tartozó előtét vagy tápegység villamos jellemzőihez kell igazítani.
Beállítható időzítés és fényerőszint
A világítás bekapcsolva tartási ideje 10 másodperc és 30 perc között állítható. Az indítási fényerő küszöbértéke 5 és 2000 lx között szabályozható.
A beállítások a készüléken található kezelőszervekkel vagy opcionális infravörös távirányítóval módosíthatók. A megfelelő távirányítót a készülék nem tartalmazza.
Külső nyomógombos vezérlés
A mellékállomás-bemenethez külső nyomógomb csatlakoztatható a világítás kézi vezérléséhez. A nyomógombos vezérlővezeték megengedett hossza legfeljebb 50 m.
Álmennyezetbe süllyeszthető kialakítás
A készülék szerelődoboz nélkül, közvetlenül álmennyezetbe építhető. A szükséges mennyezeti kivágás átmérője 67 mm, a beépítési mélység 56,7 mm.
A rögzítéshez használható mennyezeti anyagvastagság 3–20 mm. A készülék mennyezeti szereléshez készült, falra nem szerelhető.
Csatlakoztatás
A csatlakozás négy, jelölt csavaros kapcson keresztül történik. A kapcsokhoz két 1,5 mm²-es vagy egy 2,5 mm²-es merev vagy hajlékony vezeték csatlakoztatható. A szükséges vezetéklecsupaszítási hossz 7 mm.
A készülék háromvezetékes bekötést és nulla vezetőt igényel. A villamos csatlakoztatást a gyártói kapcsolási rajz szerint kell kialakítani.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Legrand |
| Termékcsalád | Green-I |
| Típusjelölés | GI-SRB |
| Gyártói cikkszám | 048454 |
| EAN-kód | 3414972964869 |
| Kivitel | Jelenlétérzékelő, ON/OFF |
| Érzékelési technológia | Passzív infravörös, PIR |
| Kapcsolási zónák száma | 1 |
| Érzékelési szög | 360° |
| Optimális szerelési magasság | 2,5 m |
| Érzékelési átmérő a padlón | 14 m |
| Legnagyobb jelenlét-érzékelési terület | 154 m² |
| Reakcióérzékenység | Beállítható |
| Indítási fényerő | 5–2000 lx |
| Kapcsolási idő | 10 másodperc és 30 perc között |
| Távirányítással konfigurálható | Igen |
| Távirányító tartozék | Nem |
| Mellékállomás-bemenet | Igen, külső nyomógombhoz |
| Hálózatba köthető | Nem |
| Akusztikus érzékelő | Nincs |
Villamos és terhelési adatok
| Tulajdonság | Érték |
|---|---|
| Névleges tápfeszültség | 100–240 V AC |
| Hálózati frekvencia | 50–60 Hz |
| Üresjárati teljesítményfelvétel | 0,1 W |
| Készenléti áramfelvétel | 1,6 mA |
| Legnagyobb kapcsolási teljesítmény | 2000 W |
| Legnagyobb kapcsolható LED-teljesítmény | 350 W |
| Kapcsolási mód | Nullátmeneti kapcsolás |
| Nullavezető szükséges | Igen |
Csatlakozási és szerelési adatok
| Tulajdonság | Érték |
|---|---|
| Szerelési mód | Álmennyezetbe süllyesztett |
| Szerelődoboz szükséges | Nem |
| Beépítési átmérő | 67 mm |
| Beépítési mélység | 56,7 mm |
| Mennyezeti anyagvastagság | 3–20 mm |
| Csatlakozási mód | Jelölt, bedugható csavaros kapocs |
| Kapcsok száma | 4 |
| Beköthető vezeték | 2 × 1,5 mm² vagy 1 × 2,5 mm² |
| Vezeték típusa | Merev vagy hajlékony |
| Vezetéklecsupaszítási hossz | 7 mm |
| Nyomógombos vezérlővezeték hossza | Legfeljebb 50 m |
Méret-, anyag- és környezeti adatok
| Tulajdonság | Érték |
|---|---|
| Átmérő | 83 mm |
| Szélesség | 96 mm |
| Magasság | 83 mm |
| Mélység | 70 mm |
| Nettó tömeg | 87,8 g |
| Burkolat anyaga | Termoplasztik műanyag |
| Halogénmentes | Igen |
| Szín | Fekete, RAL 9017-hez hasonló |
| Felület | Matt, kezeletlen |
| IP-védettség | IP41 |
| IK-védettség | IK04 |
| Üzemi hőmérséklet | −5 és +30 °C között |
| Tárolási hőmérséklet | −20 és +70 °C között |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell a 100–240 V AC tápfeszültséget, a nulla vezető rendelkezésre állását, a kapcsolni kívánt világítás terhelését, valamint a 67 mm-es mennyezeti kivágáshoz és az 56,7 mm-es beépítési mélységhez szükséges helyet.
A 14 m-es érzékelési átmérő 2,5 m-es szerelési magasságra vonatkozik. Az érzékelési területet a felszerelés helye, a környező tárgyak és a helyiség kialakítása befolyásolhatja.
A készülék egy ON/OFF kapcsolási zónával rendelkezik. Fényerőszabályzó alapelemmel nem használható, HLK- vagy HVAC-vezérlést, vezeték nélküli átvitelt és hálózatba kapcsolási lehetőséget nem biztosít.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen érzékelési technológiát használ?
Passzív infravörös, vagyis PIR érzékelési technológiát használ.
Mekkora az érzékelési területe?
Az érzékelési szög 360°. A padlón mérhető érzékelési átmérő 2,5 m szerelési magasságnál 14 m, a legnagyobb jelenlét-érzékelési terület 154 m².
Milyen módon szerelhető fel?
Szerelődoboz nélkül, közvetlenül álmennyezetbe süllyeszthető. A szükséges kivágási átmérő 67 mm.
Mekkora a szükséges beépítési mélység?
A beépítési mélység 56,7 mm.
Milyen tápfeszültségről működik?
100–240 V AC, 50–60 Hz tápellátást igényel.
Szükséges hozzá nulla vezető?
Igen, a készülék háromvezetékes bekötést és nulla vezetőt igényel.
Mekkora LED-terhelést kapcsolhat?
A legnagyobb kapcsolható LED-teljesítmény 350 W.
Mekkora a legnagyobb kapcsolási teljesítménye?
A legnagyobb megadott kapcsolási teljesítmény 2000 W.
Milyen időtartományban állítható?
A kapcsolási idő 10 másodperc és 30 perc között állítható.
Beállítható az indítási fényerő?
Igen, az indítási fényerő 5 és 2000 lx között állítható.
Távirányítóval konfigurálható?
Igen, opcionális infravörös távirányítóval konfigurálható, de a távirányítót a készülék nem tartalmazza.
Külső nyomógomb csatlakoztatható hozzá?
Igen, külső nyomógombhoz kialakított segédbemenettel rendelkezik. A vezérlővezeték hossza legfeljebb 50 m lehet.
Mekkora a nettó tömege?
A gyártói műszaki adatlap szerinti nettó tömeg 87,8 g.
