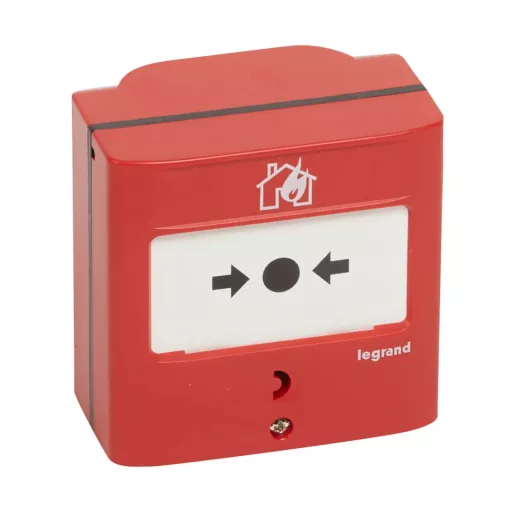

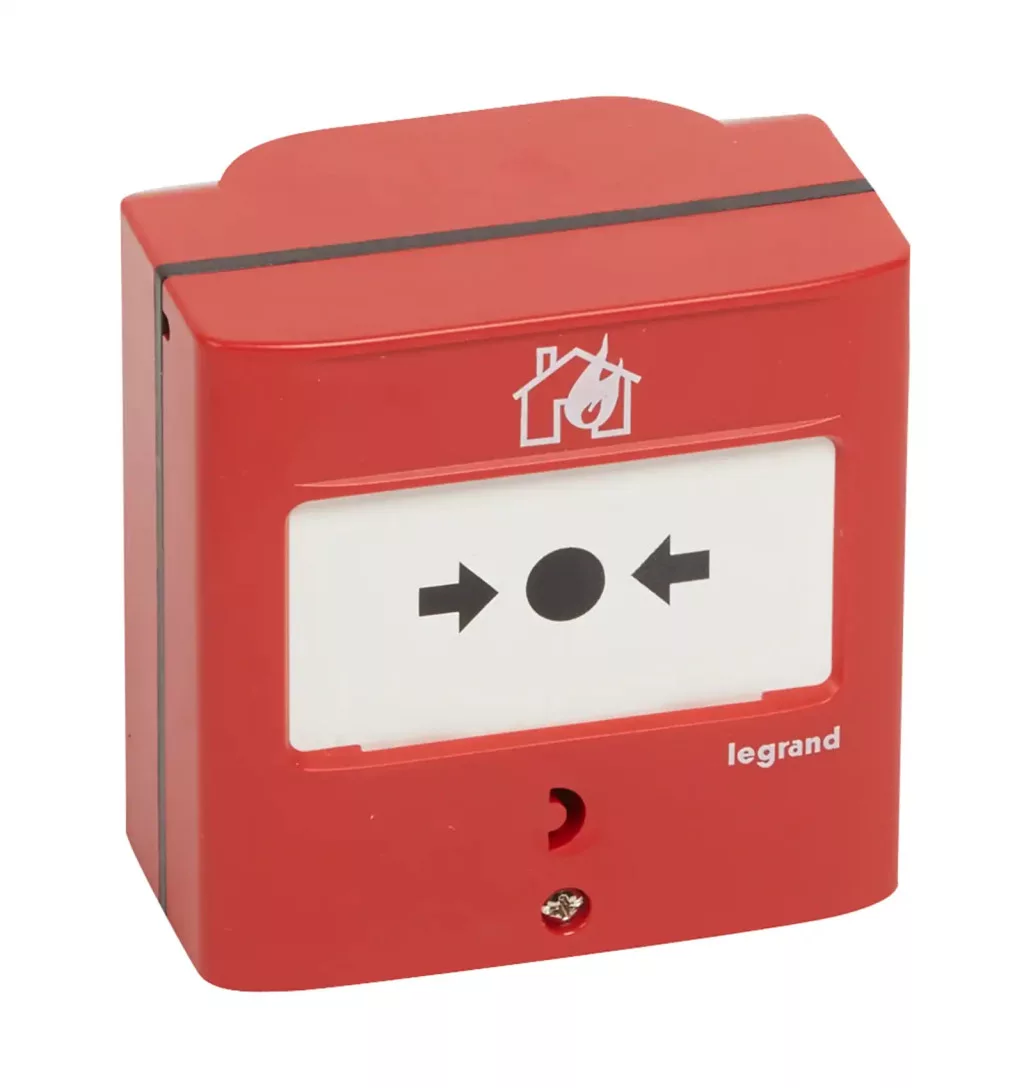

Legrand 138068 Kézi jelzésadó tűzérzékelő és tűzjelző rendszerekhez, egyműveletes, piros RAL 3000, 2
nettó 14 874 Ft
Legrand 138068 kézi jelzésadó tűzérzékelő és tűzjelző rendszerekhez, egyműveletes, piros RAL 3000, 2 váltóérintkezővel
Vezetékes, hagyományos működésű kézi jelzésadó tűzérzékelő és tűzjelző rendszerekhez. A típusú, egyműveletes kialakítással, két váltóérintkezővel, 5 A / 24 V DC érintkezőterhelhetőséggel és visszaállítható membránnal rendelkezik.
Főbb jellemzők
A riasztás közvetlenül az előlapon található membrán megnyomásával indítható. A megnyomandó terület egyértelmű jelölést kapott, a működtetett állapot pedig az eszköz elején, a mellékelt speciális kulccsal állítható vissza.
- Kézi jelzésadó tűzjelző rendszerekhez
- Hagyományos, vezetékes működés
- A típusú, egyműveletes kialakítás
- Közvetlen riasztásindítás
- Membrán megnyomásával működtethető
- Két váltóérintkező
- 5 A érintkezőterhelhetőség
- 24 V DC névleges kapcsolási feszültség
- Speciális kulccsal visszaállítható
- A visszaállító kulcs a termék tartozéka
- Falon kívüli vagy süllyesztett szerelés
- Piros, RAL 3000 színű műanyag burkolat
- IP30 védettség
- IK07 ütésállóság
- EN 54-11 szabvány szerinti kialakítás
- CE- és CPR-tanúsítással
- Elemet vagy akkumulátort nem tartalmaz
Riasztás indítása egyetlen művelettel
Az A típusú, egyműveletes kialakításnál a tűzjelzés a membrán közvetlen megnyomásával indítható. A működtetéshez nem szükséges üveglapot betörni vagy további kezelési lépést elvégezni.
A membrán működtetéséhez szükséges nyomóerő 2,5 kg. A megnyomandó terület jelölése segíti a jelzésadó rendeltetésszerű használatát.
Két váltóérintkezős kivitel
A jelzésadó két váltóérintkezővel rendelkezik. Az érintkezők névleges terhelhetősége 5 A, kapcsolási feszültségük 24 V DC.
A második érintkező külön jelző- vagy vezérlőáramkör működtetésére, például biztonsági kamera aktiválására használható.
Kulccsal visszaállítható membrán
A jelzésadó működtetés után az előlapon keresztül állítható vissza. A visszaállításhoz szükséges 0 380 38 referenciaszámú speciális kulcs a termék tartozéka.
A kialakítás nem tartalmaz üveglapot vagy papírborítást, ezért a jelzésadó visszaállítása után a membrán ismét használható.
Falon kívüli vagy süllyesztett szerelés
Falon kívüli szerelésnél a készülék teljes mérete 90 × 90 × 57 mm. Süllyesztett beépítésnél a látható méret 90 × 90 mm, a kiálló mélység 24 mm.
A süllyesztett szereléshez legalább 40 mm mély, 67 mm kivágási átmérőhöz és 60 mm rögzítési távolsághoz megfelelő szerelvénydoboz szükséges.
A 0 109 13 referenciaszámú univerzális rögzítőkerettel 35 × 105 mm vagy 50 × 105 mm méretű, kompatibilis kábelcsatornára is felszerelhető.
Opcionális kiegészítők
A jelzésadó az 1 380 93 referenciaszámú mechanikus állapotjelzővel egészíthető ki, amely további jelölések elhelyezését is lehetővé teszi. A készülékhez 0 380 97 referenciaszámú plombálható védőfedél is felszerelhető.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Legrand |
| Gyártói cikkszám | 138068 |
| EAN-kód | 3414970520517 |
| Terméktípus | Kézi tűzjelzésadó |
| Jelzés típusa | Tűzriasztás |
| Működési mód | Hagyományos, vezetékes |
| Kézi jelzésadó típusa | A típus, egyműveletes |
| Jelzés indítása | Membrán megnyomásával |
| Működtetési nyomóerő | 2,5 kg |
| Érintkezők száma | 2 db váltóérintkező |
| Érintkezőterhelhetőség | 5 A, 24 V DC |
| Visszaállítás | Az előlapon, speciális kulccsal |
| Visszaállító kulcs | 0 380 38, tartozék |
| Üveglap | Nincs |
| Papírborítás | Nincs |
| Anyag | Műanyag |
| Szín | Piros, RAL 3000 |
| IP-védettség | IP30 |
| IK-védettség | IK07 |
| Elem vagy akkumulátor | Nem tartalmaz |
| Szabvány | EN 54-11 |
| Tanúsítás | CE, CPR |
Szerelési és méretadatok
| Tulajdonság | Érték |
|---|---|
| Szerelési mód | Falon kívüli vagy süllyesztett |
| Szélesség | 90 mm |
| Magasság | 90 mm |
| Mélység falon kívüli szerelésnél | 57 mm |
| Mélység süllyesztett szerelésnél | 24 mm |
| Falon kívüli méret | 90 × 90 × 57 mm |
| Süllyesztett méret | 90 × 90 × 24 mm |
| Legkisebb szerelvénydoboz-mélység | 40 mm |
| Kivágási átmérő | 67 mm |
| Rögzítési távolság | 60 mm |
| Alkalmazási hőmérséklet | −10 és +55 °C között |
| Tárolási hőmérséklet | 0 és +55 °C között |
Kompatibilis kiegészítők
| Kiegészítő | Referencia vagy alkalmazás |
|---|---|
| Speciális visszaállító kulcs | 0 380 38, a termék tartozéka |
| Mechanikus állapotjelző | 1 380 93, opcionális |
| Plombálható védőfedél | 0 380 97, opcionális |
| Univerzális kábelcsatorna-tartó | 0 109 13, opcionális |
| Kompatibilis kábelcsatorna-méret | 35 × 105 mm vagy 50 × 105 mm |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell a hagyományos, vezetékes tűzjelző rendszerrel való kompatibilitást, a két váltóérintkezős kialakítást, valamint az 5 A / 24 V DC érintkezőterhelhetőséget.
A készülék falon kívüli és süllyesztett szerelésre egyaránt alkalmas. Süllyesztett beépítésnél legalább 40 mm mély, a megadott kivágási és rögzítési méretekhez illeszkedő szerelvénydobozt kell alkalmazni.
A jelzésadó elemet vagy akkumulátort nem tartalmaz. A jelzés továbbítása vezetékes kapcsolaton és a két váltóérintkezőn keresztül történik.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen rendszerhez használható?
Hagyományos, vezetékes tűzérzékelő és tűzjelző rendszerhez használható.
Hogyan indítható a tűzjelzés?
A riasztás az előlapon található membrán közvetlen megnyomásával indítható.
Mit jelent az egyműveletes kialakítás?
A jelzés közvetlenül a membrán megnyomásával indítható, további kezelési lépés nélkül.
Hány érintkezővel rendelkezik?
Két váltóérintkezővel rendelkezik, amelyek terhelhetősége 5 A, 24 V DC.
Használható a második érintkező biztonsági kamera aktiválására?
Igen, a második érintkező biztonsági kamera vagy más külön jelző- és vezérlőáramkör aktiválására használható.
Hogyan állítható vissza működtetés után?
Az eszköz elölről, a termékkel együtt szállított speciális kulccsal állítható vissza.
Tartalmaz törhető üveglapot?
Nem, a jelzésadó visszaállítható membránnal működik, üveglapot nem tartalmaz.
Falon kívül és süllyesztve is felszerelhető?
Igen, falon kívüli és süllyesztett szerelésre egyaránt alkalmas.
Mekkora a készülék mérete?
Falon kívüli szerelésnél 90 × 90 × 57 mm, süllyesztett szerelésnél 90 × 90 × 24 mm.
Milyen védettséggel rendelkezik?
IP30 védettséggel és IK07 ütésállósági besorolással rendelkezik.
Milyen szabványnak felel meg?
Az EN 54-11 szabványnak megfelelő, CE- és CPR-tanúsított kivitel.
Tartalmaz elemet vagy akkumulátort?
Nem, elemet vagy akkumulátort nem tartalmaz.
