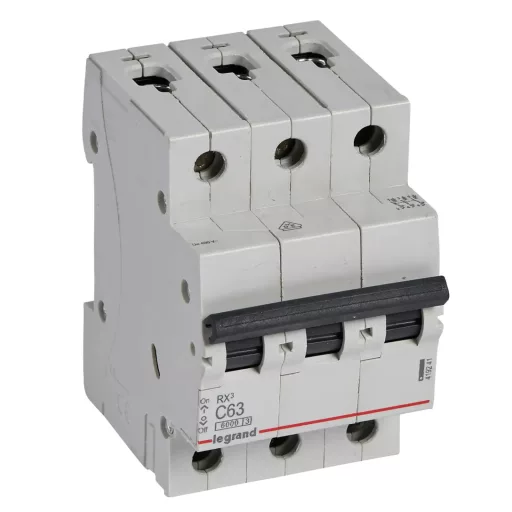

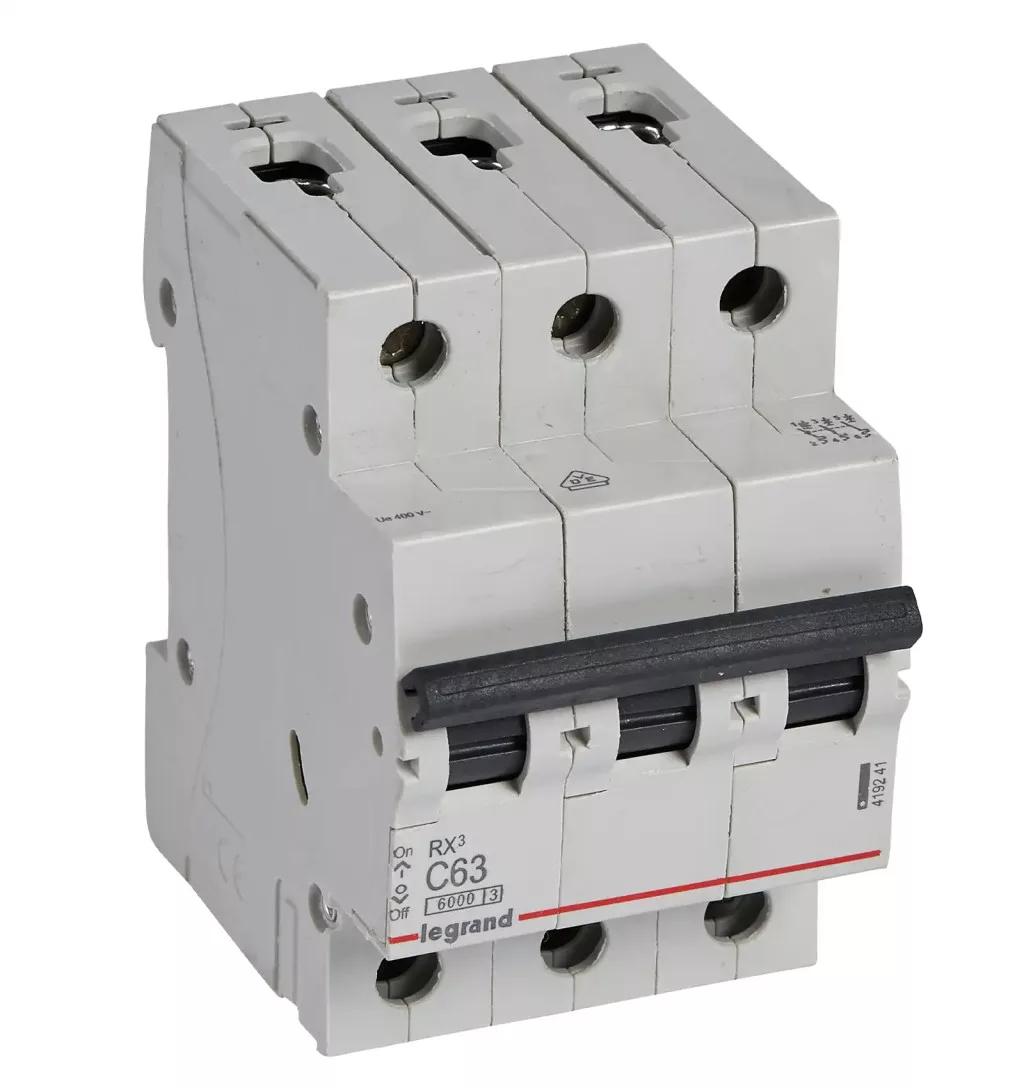

Legrand 419241 3P C63 RX3 kismegszakító 6000A BIC
nettó 9 569 Ft
Legrand 419241 3P C63 RX3 kismegszakító 6000A BIC
Hárompólusú, C kioldási karakterisztikájú kismegszakító 63 A névleges árammal, váltakozó áramú villamos hálózatok túláram- és zárlatvédelméhez. DIN-sínre szerelhető, csavaros kapcsai pedig kábel és gyűjtősín csatlakoztatását egyaránt lehetővé teszik.
Gyors termékösszefoglaló
Az RX3 sorozatba tartozó készülék három biztosított pólussal, 400 V névleges feszültséggel és 50–60 Hz frekvenciatartománnyal rendelkezik. C karakterisztikája, 63 A névleges árama, valamint 400 V-on megadott 6 kA zárlati megszakítóképessége alapján lakossági villamos elosztások kialakításához használható.
Fő előnyök
- Hárompólusú kialakítás, három biztosított pólussal
- 63 A névleges áram és C kioldási karakterisztika
- 400 V névleges feszültségű AC hálózatokhoz
- 400 V-on 6 kA, 230 V-on 10 kA zárlati megszakítóképesség
- DIN-sínre szerelhető kivitel
- Felül és alul egyaránt megtáplálható
- Kábelhez, fogas gyűjtősínhez és villás fésűs sínhez használható csavaros kapcsok
- 3 modulszélességű kialakítás
- IP20 védettség és IK02 ütésállóság
- Megfelel az IEC 60898-1 szabványnak
Ideális választás, ha…
- hárompólusú kismegszakítóra van szükséged;
- 63 A névleges áramú és C karakterisztikájú készüléket keresel;
- 400 V névleges feszültségű AC hálózatban szeretnéd alkalmazni;
- DIN-sínre szerelhető, 3 modul szélességű készülék megfelelő;
- kábel vagy gyűjtősín csatlakoztatását tervezed;
- a betáplálást a készülék tetején vagy alján szeretnéd kialakítani.
Ajánlott felhasználás
Lakossági villamos elosztások hárompólusú túláram- és zárlatvédelméhez használható. DIN-sínes elosztószekrénybe szerelhető, és csavaros kapcsain keresztül kábelhez, fogas gyűjtősínhez vagy villás fésűs sínhez csatlakoztatható.
Részletes termékleírás
Az RX3 sorozatba tartozó kismegszakító teljes pólusszáma és biztosított pólusainak száma egyaránt három. Névleges árama 63 A, névleges feszültsége 400 V, megadott feszültségtartománya pedig 360–440 V. A C kioldási karakterisztikájú készülék 50–60 Hz frekvenciájú váltakozó áramú hálózatokhoz készült.
A zárlati megszakítóképesség az EN 60898 szerint 230 V-on 10 kA, 400 V-on 6 kA. Az EN 60947 szerinti érték 230 V-on 10 kA, 400 V-on 6 kA. Névleges szigetelési feszültsége 500 V, névleges lökőfeszültség-állósága 4 kV, energiabehatárolási osztálya 3.
A készülék 3 modul szélességű, DIN-sínre szerelhető, csatlakozása csavaros kapoccsal történik. A betáplálás felülről vagy alulról vezethető be. A csatlakozók jelöltek, a kapcsok kábel és gyűjtősín fogadására alkalmasak. Felül fogas, alul pedig fogas vagy villás fésűs sínnel köthető be.

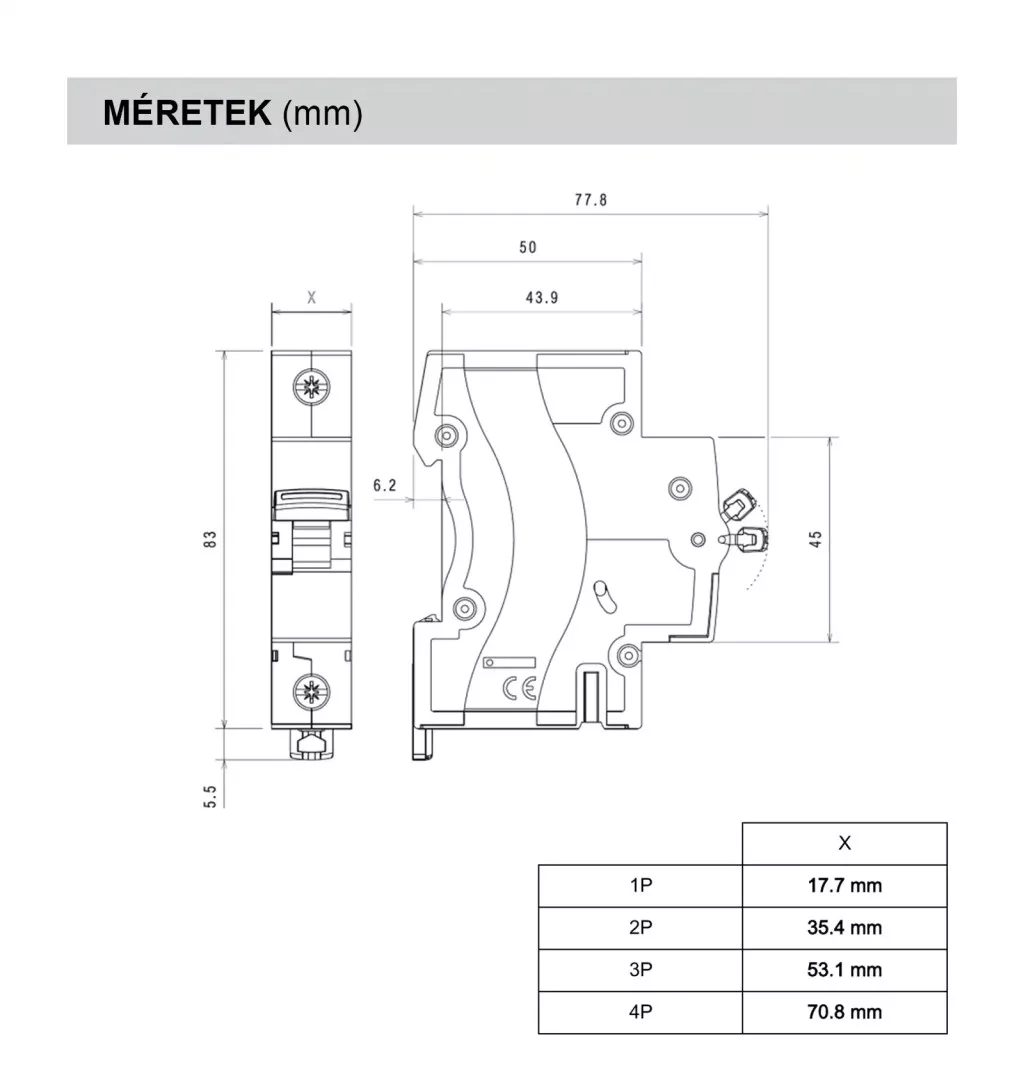

A szürke, RAL 7035 színű készülékház mérete 53,1 × 88,5 × 77,8 mm, beépítési mélysége 44 mm. Védettsége IP20, ütésállósági besorolása IK02. A szennyeződési fok 2, a megadott tárolási hőmérséklet -40 és +70 °C közötti. Segédérintkezők és más kiegészítő berendezések fogadására nem alkalmas.
Összefoglaló specifikáció
| Tulajdonság | Érték |
|---|---|
| Márka | Legrand |
| Sorozat | RX3 |
| Pólusszám | 3 |
| Kioldási karakterisztika | C |
| Névleges áram | 63 A |
| Névleges feszültség | 400 V AC |
| Zárlati megszakítóképesség 400 V-on | 6 kA |
| Modulszélesség | 3 modul |
| Szerelési mód | DIN-sín |
| Védettség | IP20 |
Műszaki adatok
| Műszaki adat | Érték |
|---|---|
| Gyártói referenciaszám | 419241 |
| EAN-kód | 3414970368218 |
| Beépítési mélység | 44 mm |
| Biztosított pólusok száma | 3 |
| Névleges szigetelési feszültség | 500 V |
| Névleges lökőfeszültség-állóság | 4 kV |
| Icn az EN 60898 szerint, 230 V | 10 kA |
| Icn az EN 60898 szerint, 400 V | 6 kA |
| Icu az EN 60947 szerint, 230 V | 10 kA |
| Megszakítóképesség az EN 60947 szerint, 400 V | 6 kA |
| Feszültség típusa | AC |
| Névleges feszültségtartomány | 360–440 V |
| Frekvencia | 50–60 Hz |
| Energiabehatárolási osztály | 3 |
| Süllyesztett szerelés | Igen |
| Kapcsolt nulla | Nincs |
| Szennyeződési fok | 2 |
| Kiegészítő berendezés | Nem csatlakoztatható |
| Segédérintkező fogadása | Nem alkalmas |
| Szélesség | 53,1 mm |
| Magasság | 88,5 mm |
| Mélység | 77,8 mm |
| Ütésállóság | IK02 |
| Tárolási hőmérséklet | -40 és +70 °C között |
| Betáplálás iránya | Felül vagy alul |
| Sorkapocsjelölés | Igen |
| Csatlakozási mód | Csavaros kapocs |
| Csatlakozás típusa | Gyűjtősín és kábel |
| Szín | Szürke |
| RAL-szám | 7035 |
| Vonatkozó szabvány | IEC 60898-1 |
Kompatibilitás és szerelési javaslat
A 17,5 mm-es modulméret szerint 3 modul szélességű készülék DIN-sínre szerelhető. A csavaros kapcsok kábel és gyűjtősín csatlakoztatására alkalmasak. Felül fogas, alul pedig fogas vagy villás fésűs sínnel köthető be, a tápellátás bevezetése felülről és alulról egyaránt lehetséges.
A kiválasztás előtt ellenőrizni kell a névleges áramot, a pólusszámot, a kioldási karakterisztikát, a hálózati feszültséget és az adott alkalmazáshoz szükséges zárlati megszakítóképességet. Kiegészítő berendezés és segédérintkező nem csatlakoztatható hozzá.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Hány pólussal rendelkezik a kismegszakító?
Három pólussal rendelkezik, és mindhárom pólus biztosított.
Mekkora a névleges árama?
A névleges áram 63 A.
Milyen kioldási karakterisztikával rendelkezik?
C kioldási karakterisztikával rendelkezik.
Mekkora a zárlati megszakítóképessége?
Az EN 60898 szerint 230 V-on 10 kA, 400 V-on 6 kA. Az EN 60947 szerinti megadott érték 230 V-on 10 kA, 400 V-on 6 kA.
Milyen módon szerelhető?
DIN-sínre szerelhető, és 3 modul szélességű helyet foglal el.
Csatlakoztatható kábelhez és gyűjtősínhez?
Igen, csavaros kapcsai kábel és gyűjtősín csatlakoztatását is lehetővé teszik.
Melyik oldalról vezethető be a tápellátás?
A tápellátás a készülék tetején vagy alján vezethető be.
Fogad segédérintkezőt vagy más kiegészítő berendezést?
Nem, segédérintkező és más kiegészítő berendezés csatlakoztatására nem alkalmas.
