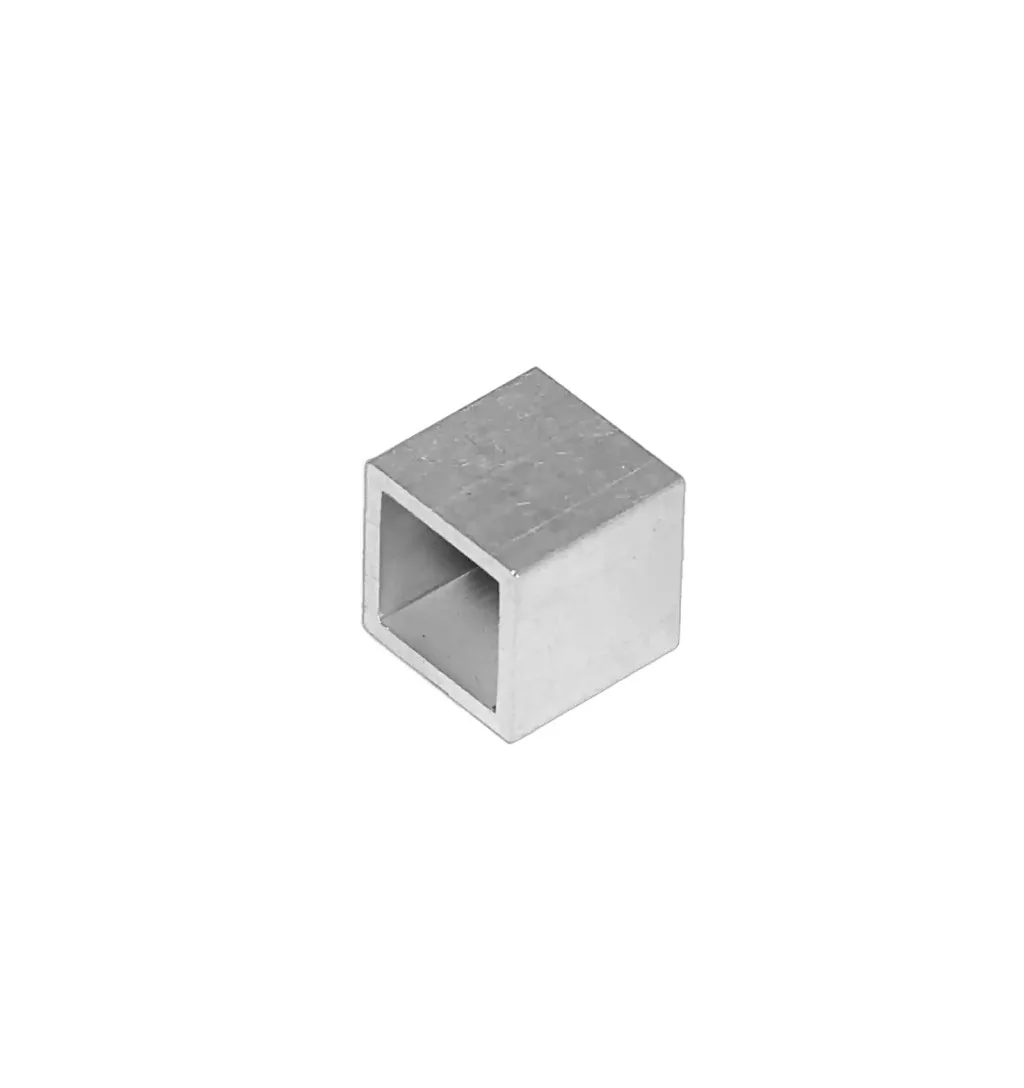

METZ BEK10 alumínium bújtató elem köroszlopra

Az alumíniumból készült bújtató elem szalagos rögzítések kialakításához használható köroszlopokon. Kompakt mérete és a C923 szalaggal való kompatibilitása egyszerű megoldást kínál különféle szerelvények oszlopra történő felerősítéséhez.

Gyors termékösszefoglaló

A bújtató elem mérete 2 × 2 × 2 cm. A rögzítőszalag átvezetésére szolgáló kialakítás lehetővé teszi, hogy a megfelelő szerelvény köroszlopon, szalagos rögzítéssel legyen elhelyezhető.

Összefoglaló műszaki adatok

Főbb előnyök

1. Köroszlopokon kialakított szalagos rögzítésekhez használható.
2. Alumíniumból készült kivitel.
3. Kompakt, 2 × 2 × 2 cm-es méret.
4. A rögzítőszalag rendezett átvezetését teszi lehetővé.
5. C923 szalag használata ajánlott hozzá.
6. Villamos és szereléstechnikai rögzítési feladatokhoz alkalmazható.
7. Egyszerűen beilleszthető szalagos oszloprögzítő rendszerekbe.
8. Olyan helyeken is használható, ahol a köroszlop megfúrása nem kívánatos.

Részletes termékleírás

A bújtató elem olyan szalagos rögzítések kialakítását segíti, amelyeknél egy szerelvényt, tartóelemet vagy kiegészítőt köroszlophoz kell felerősíteni. Az elemen átvezetett rögzítőszalag körbefogja az oszlopot, majd megfelelő záró- és feszítőelemmel rögzíthető.

Az alumínium kialakítás kis tömegű és könnyen kezelhető szerelési elemet eredményez. A 2 × 2 × 2 cm-es kompakt méret lehetővé teszi a helytakarékos beépítést.

A termékhez ajánlott rögzítőszalag a C923 típus. A teljes rögzítés kialakításához a szerelési feladat függvényében további kompatibilis szalagzáró, feszítő- vagy tartóelemekre is szükség lehet.

Anyag- és méretadatok

Kompatibilitási adatok

Felhasználási területek

1. Villamos szerelvények köroszlopra rögzítése.
2. Kábeljelölők és azonosítóelemek felszerelése.
3. Kisebb tartóelemek szalagos rögzítése.
4. Kábelrögzítő rendszerek kialakítása.
5. Oszlopon vezetett kábelek és vezetékek rögzítése.
6. Telekommunikációs szerelési feladatok.
7. Biztonságtechnikai eszközök tartóelemeinek felszerelése.
8. Kültéri és beltéri oszlopszerelések a teljes rendszer megfelelősége esetén.

Kompatibilitás és használati javaslat

A felszerelés előtt ellenőrizni kell, hogy a C923 szalag szélessége és kialakítása megfelelően illeszkedik-e a bújtató elemhez, valamint a választott záró- és feszítőelemekhez.

A szükséges szalaghosszt az oszlop kerülete, a rögzítendő szerelvény kialakítása és a záráshoz szükséges ráhagyás alapján kell meghatározni. A szalagot nem szabad az előírt feszítőerőnél nagyobb erővel meghúzni.

A teljes rögzítés teherbírását nem kizárólag a bújtató elem határozza meg. Figyelembe kell venni a szalag, a záróelem, a rögzített szerelvény, valamint az oszlop felületének állapotát és terhelhetőségét is.

Telepítési útmutató

1. Ellenőrizze a köroszlop átmérőjét és felületének állapotát.
2. Határozza meg a rögzítendő szerelvény pontos helyét.
3. Válassza ki a feladathoz megfelelő C923 szalagot és a kompatibilis záróelemet.
4. Mérje ki az oszlop körbefogásához szükséges szalaghosszt.
5. Hagyjon elegendő szalaghosszt a biztonságos feszítéshez és lezáráshoz.
6. Vezesse át a szalagot a bújtató elemen.
7. Helyezze az elemet és a rögzítendő szerelvényt a kívánt pozícióba.
8. Vezesse körbe a szalagot a köroszlopon.
9. Helyezze fel a választott záróelemet.
10. Megfelelő szerszámmal fokozatosan feszítse meg a szalagot.
11. Rögzítse a záróelemet a rendszer előírásai szerint.
12. Szükség esetén távolítsa el a felesleges szalagvéget.
13. Ellenőrizze a rögzítés stabilitását és a levágott szalagvég biztonságos kialakítását.

Fontos biztonsági tudnivalók

1. A felszerelést megfelelő szakismerettel rendelkező személy végezze.
2. A fém rögzítőszalag élei vágási sérülést okozhatnak, ezért védőkesztyű használata javasolt.
3. A szalag feszítése és vágása során megfelelő szemvédőt kell használni.
4. A szalagot kizárólag megfelelő feszítő- és vágószerszámmal szabad szerelni.
5. A rögzítést nem szabad sérült, deformált vagy erősen korrodált oszlopfelületre kialakítani.
6. A túlzott feszítés károsíthatja a szalagot, a bújtató elemet vagy a rögzített szerelvényt.
7. A levágott szalagvéget úgy kell kialakítani, hogy ne okozhasson sérülést.
8. Nagy tömegű vagy biztonságkritikus szerelvényeknél külön teherbírási ellenőrzés szükséges.

Gyakori kérdések

1. Mire használható a bújtató elem?

Szalaggal rögzített szerelvények köroszlopra történő felerősítéséhez használható.

2. Milyen anyagból készül?

A bújtató elem alumíniumból készül.

3. Milyen oszlophoz használható?

Köroszlopon kialakított szalagos rögzítésekhez készült.

4. Milyen szalag ajánlott hozzá?

A megadott ajánlott szalag a C923 típus.

5. Mekkora a bújtató elem mérete?

A termék mérete 2 × 2 × 2 cm.

6. Tartalmazza a rögzítőszalagot?

A megadott termékadatok kizárólag a bújtató elemre vonatkoznak. A C923 szalagot és a további rögzítőelemeket külön kell kiválasztani.

7. Szükséges hozzá záróelem?

A teljes szalagos rögzítés kialakításához a választott rendszernek megfelelő záróelemre is szükség lehet.

8. Milyen szerszámmal szerelhető?

A rögzítőszalag típusának megfelelő feszítő- és vágószerszám használata szükséges.

9. Meg kell fúrni az oszlopot?

A szalagos rögzítési mód általában az oszlop körbefogásával alakítható ki, ezért nem igényli az oszlop megfúrását.

10. Használható kültéren?

A kültéri alkalmazhatóságot a teljes rögzítési rendszer anyaga, felületkezelése és környezeti megfelelősége alapján kell ellenőrizni.

11. Használható nagy tömegű szerelvényhez?

Csak akkor, ha a teljes rögzítési rendszer igazolt teherbírása megfelel a szerelvény tömegének és az üzemi terheléseknek.

12. Mi a termék cikkszáma?

A termék cikkszáma BEK10.

Összegzés

Az alumínium bújtató elem kompakt megoldást kínál különféle szerelvények köroszlopon történő szalagos rögzítéséhez. A C923 szalaggal használható kialakítás, a 2 × 2 × 2 cm-es méret és az egyszerű szerelhetőség villamos, telekommunikációs és általános szereléstechnikai feladatokhoz egyaránt alkalmassá teszi.
