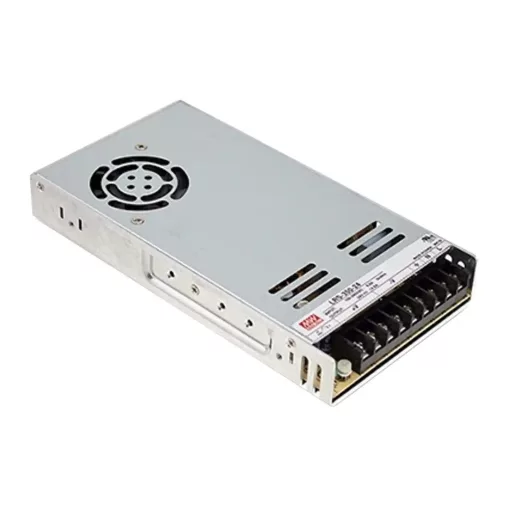

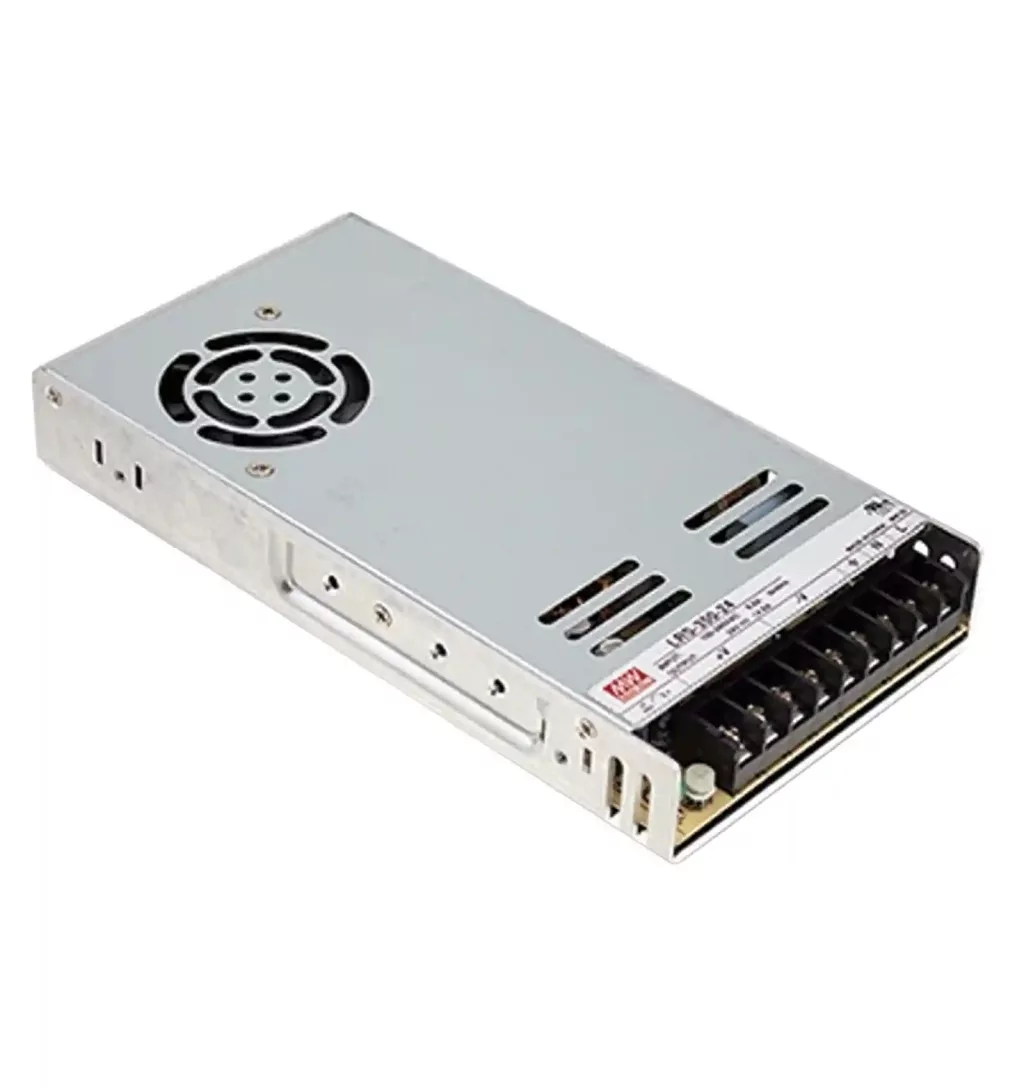

Mean Well LRS 350-24 Led Fémházas tápegység 24VDC Fémház IP20
Fémházas, egykimenetű kapcsolóüzemű tápegység 24 V DC feszültségű berendezések tápellátásához. Névleges kimeneti árama 14,6 A, pontos névleges kimeneti teljesítménye 350,4 W, a kimeneti feszültség pedig 21,6 és 28,8 V DC között állítható.
Főbb jellemzők
A bemeneti feszültségtartomány a készüléken található kapcsolóval választható ki. A tápegység 90–132 V AC vagy 180–264 V AC hálózatról, továbbá 240–370 V DC bemeneti feszültségről működtethető. A beépített egyenáramú ventilátor kényszerített léghűtést biztosít, működését a belső hőmérséklet alapján automatikus vezérlés szabályozza.
- 24 V DC névleges kimeneti feszültség
- 14,6 A névleges kimeneti áram
- 350,4 W névleges kimeneti teljesítmény
- 21,6–28,8 V DC között állítható kimeneti feszültség
- ±1,0% kimeneti feszültségtűrés
- ±0,5% hálózati szabályozás
- ±0,5% terhelésszabályozás
- Legfeljebb 150 mVp-p hullámosság és zaj
- 88% jellemző hatásfok
- Kapcsolóval választható AC bemeneti tartomány
- 90–132 V AC vagy 180–264 V AC bemenet
- 240–370 V DC bemeneti tartomány
- 47–63 Hz bemeneti frekvencia
- Beépített, automatikusan vezérelt hűtőventilátor
- Rövidzárlat elleni védelem
- Túlterhelés elleni védelem
- Kimeneti túlfeszültség elleni védelem
- Túlmelegedés elleni védelem
- Bekapcsolt állapotot jelző LED
- 0,75 W alatti üresjárati teljesítményfelvétel
- 30 mm magas, alacsony profilú kialakítás
- 5G rezgésállóság
- −25 és +70 °C közötti üzemi hőmérséklet, terheléscsökkentéssel
- Legfeljebb 5000 m működési magasság
24 V DC kimenet
A névleges kimeneti feszültség 24 V DC, a névleges kimeneti áram 14,6 A. A kimeneti áramtartomány 0–14,6 A, a pontos névleges kimeneti teljesítmény pedig 350,4 W.
A kimeneti feszültség a beépített beállítóelemmel 21,6 és 28,8 V DC között módosítható. A kimeneti feszültségtűrés ±1,0%, a hálózati szabályozás ±0,5%, a terhelésszabályozás pedig ±0,5%.
Kapcsolóval választható bemeneti feszültség
A váltakozó feszültségű bemenet 90–132 V AC vagy 180–264 V AC tartományra állítható. A megfelelő bemeneti tartományt az üzembe helyezés előtt a készüléken található kapcsolóval kell kiválasztani.
Egyenfeszültségű táplálásnál a bemeneti tartomány 240–370 V DC. Ebben az esetben a bemenetválasztó kapcsolónak 230 V AC állásban kell lennie. A használható bemeneti frekvencia 47–63 Hz.
Beépített hűtőventilátor
A kényszerített léghűtést beépített egyenáramú ventilátor biztosítja. A ventilátor működését a tápegység belső hőmérséklete szabályozza: 50 °C vagy magasabb érzékelt hőmérsékletnél bekapcsol, 40 °C vagy alacsonyabb értéknél kikapcsol.
A megfelelő hűtéshez a szellőzőnyílásokat szabadon kell hagyni, és a beépítés helyén megfelelő légáramlást kell biztosítani.
Beépített védelmi funkciók
A tápegység rövidzárlat, túlterhelés, kimeneti túlfeszültség és túlmelegedés elleni védelemmel rendelkezik. A túlterhelés elleni védelem a névleges kimeneti teljesítmény 110–140%-ánál lép működésbe.
Rövidzárlat, túlterhelés vagy túlmelegedés esetén a 24 V-os változat szakaszos újraindítási módba kapcsol, majd a hibát kiváltó körülmény megszűnése után automatikusan visszaáll. A kimeneti túlfeszültség-védelem 28,8–33,6 V között működik.
Rövid idejű csúcsterhelés
A tápegység legfeljebb egy másodpercig a névleges terhelés 150%-ának megfelelő csúcsterhelést képes biztosítani. Ha a csúcsterhelés egy másodpercnél hosszabb ideig fennmarad, a tápegység szakaszos újraindítási módba kapcsol, majd a terhelés névleges tartományba történő visszatérése után helyreáll.
Üzemi és környezeti feltételek
Az üzemi hőmérséklet −25 és +70 °C közötti lehet. A leadható teljesítményt magasabb környezeti hőmérsékleten a gyártói terheléscsökkentési görbe szerint mérsékelni kell. Az üzemi relatív páratartalom 20–90% lehet, páralecsapódás nélkül.
A tápegység legfeljebb 5000 m tengerszint feletti magasságban működtethető. 2000 m felett a megengedett legnagyobb környezeti hőmérsékletet 1000 méterenként 5 °C-kal csökkenteni kell.
Beépíthető fémházas tápegység
A perforált fémházas tápegység kész berendezésbe történő beépítésre szolgáló alkatrész. A végleges kialakításnál megfelelő burkolatot, érintésvédelmet, védőföldelést és szellőzést kell biztosítani.
A teljes berendezés elektromágneses összeférhetőségét, érintésvédelmét, hűtését és alkalmazási megfelelőségét a végleges összeállítás szintjén kell ellenőrizni.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Mean Well |
| Sorozat | LRS-350 |
| Típus | LRS-350-24 |
| Terméktípus | Egykimenetű kapcsolóüzemű tápegység |
| Kivitel | Perforált fémház |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 14,6 A |
| Kimeneti áramtartomány | 0–14,6 A |
| Névleges kimeneti teljesítmény | 350,4 W |
| Kimeneti feszültség beállítási tartománya | 21,6–28,8 V DC |
| Kimeneti feszültségtűrés | ±1,0% |
| Hálózati szabályozás | ±0,5% |
| Terhelésszabályozás | ±0,5% |
| Legnagyobb hullámosság és zaj | 150 mVp-p |
| Jellemző hatásfok | 88% |
| Üresjárati teljesítményfelvétel | Kevesebb mint 0,75 W |
| Bekapcsolásjelzés | LED |
| Védettség | IP20 |
Bemeneti adatok
| Tulajdonság | Érték |
|---|---|
| AC bemeneti tartomány | 90–132 V AC vagy 180–264 V AC, kapcsolóval választható |
| DC bemeneti tartomány | 240–370 V DC |
| Bemeneti frekvencia | 47–63 Hz |
| Jellemző bemeneti áram 115 V AC mellett | 6,8 A |
| Jellemző bemeneti áram 230 V AC mellett | 3,4 A |
| Jellemző bekapcsolási áram | 60 A 115 V AC és 230 V AC mellett |
| Szivárgóáram | Kevesebb mint 2 mA, 240 V AC mellett |
| Beállási idő teljes terhelésnél | 1500 ms |
| Felfutási idő teljes terhelésnél | 50 ms |
| Áthidalási idő 230 V AC mellett | 16 ms |
| Áthidalási idő 115 V AC mellett | 12 ms |
Védelmi adatok
| Védelmi funkció | Működés |
|---|---|
| Rövidzárlat elleni védelem | Szakaszos újraindítás, automatikus visszaállás a hiba megszűnése után |
| Túlterhelés elleni védelem | A névleges kimeneti teljesítmény 110–140%-ánál |
| Kimeneti túlfeszültség-védelem | 28,8–33,6 V |
| Túlmelegedés elleni védelem | Szakaszos újraindítás, automatikus visszaállás a hiba megszűnése után |
| Rövid idejű csúcsterhelés | A névleges terhelés 150%-a, legfeljebb 1 másodpercig |
Szigetelési és környezeti adatok
| Tulajdonság | Érték |
|---|---|
| Bemenet és kimenet közötti vizsgálófeszültség | 3,75 kV AC |
| Bemenet és védőföld közötti vizsgálófeszültség | 2 kV AC |
| Kimenet és védőföld közötti vizsgálófeszültség | 0,5 kV AC |
| Szigetelési ellenállás | Legalább 100 MΩ, 500 V DC mérőfeszültségnél |
| Üzemi hőmérséklet | −25 és +70 °C között, terheléscsökkentéssel |
| Üzemi páratartalom | 20–90% relatív páratartalom, páralecsapódás nélkül |
| Tárolási hőmérséklet | −40 és +85 °C között |
| Tárolási páratartalom | 10–95% relatív páratartalom |
| Hőmérsékleti együttható | ±0,03%/°C, 0 és 50 °C között |
| Rezgésállóság | 5G, 10–500 Hz |
| Legnagyobb működési magasság | 5000 m |

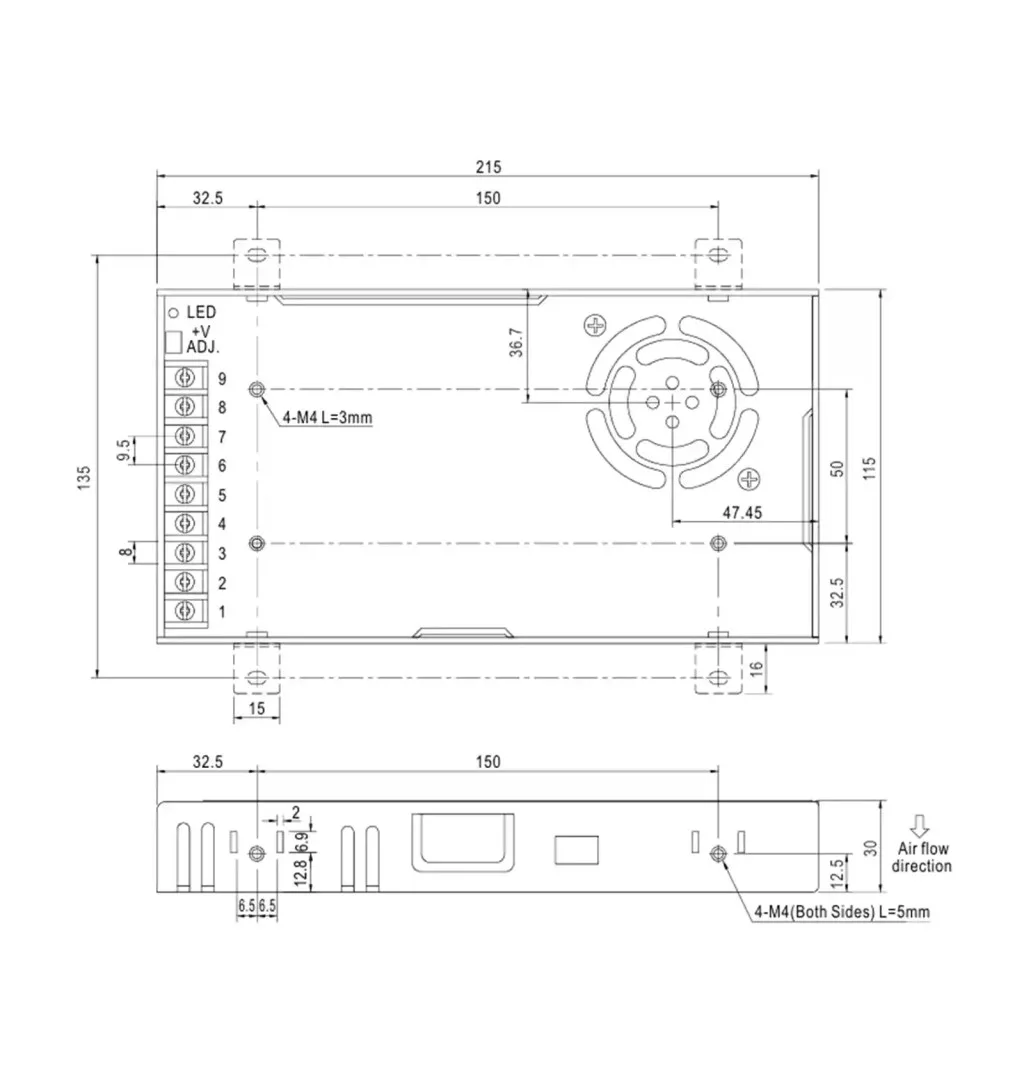

Méret- és tömegadatok
| Tulajdonság | Érték |
|---|---|
| Hosszúság | 215 mm |
| Szélesség | 115 mm |
| Magasság | 30 mm |
| Teljes méret | 215 × 115 × 30 mm |
| Tömeg | 0,76 kg |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell a tápellátandó berendezés 24 V DC névleges feszültségét, áramfelvételét és teljesítményigényét. A tartós terhelés nem haladhatja meg a 14,6 A névleges kimeneti áramot és a 350,4 W névleges kimeneti teljesítményt.
A bemenetválasztó kapcsolót a csatlakoztatott hálózati feszültségnek megfelelő helyzetbe kell állítani. A tápegység beépíthető komponens, ezért megfelelő burkolatot, érintésvédelmet, védőföldelést és szellőzést igényel.
A gyártói dokumentáció szerint a tápegység bizonyos, nyilvános villamos hálózathoz csatlakozó európai végberendezésekben, illetve világítási rendszerek részeként nem teljesíti a BS EN/EN 61000-3-2 harmonikusáram-követelményeit. A végleges berendezés szabványi megfelelőségét ezért az adott alkalmazás szerint kell ellenőrizni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Mekkora a névleges kimeneti feszültsége?
A névleges kimeneti feszültség 24 V DC, amely 21,6 és 28,8 V DC között állítható.
Mekkora a névleges kimeneti árama?
A névleges kimeneti áram 14,6 A.
Mekkora a pontos névleges kimeneti teljesítménye?
A 24 V-os változat pontos névleges kimeneti teljesítménye 350,4 W.
Mekkora a kimeneti feszültségtűrése?
A kimeneti feszültségtűrés ±1,0%. A hálózati és a terhelésszabályozás egyaránt ±0,5%.
Milyen bemeneti feszültségről működtethető?
Kapcsolóval kiválasztható 90–132 V AC vagy 180–264 V AC bemeneti tartományról működtethető. A használható egyenfeszültségű bemenet 240–370 V DC.
Ventilátoros hűtéssel rendelkezik?
Igen, beépített, hőmérséklet alapján vezérelt egyenáramú ventilátor biztosítja a kényszerített léghűtést.
Milyen védelmi funkciókat tartalmaz?
Rövidzárlat, túlterhelés, kimeneti túlfeszültség és túlmelegedés elleni védelemmel rendelkezik.
Mekkora rövid idejű csúcsterhelést képes biztosítani?
Legfeljebb egy másodpercig a névleges terhelés 150%-ának megfelelő csúcsterhelést képes biztosítani.
Mekkora a tápegység mérete?
Hosszúsága 215 mm, szélessége 115 mm, magassága 30 mm.
Önállóan, külön burkolat nélkül használható?
Beépíthető alkatrész, ezért megfelelő érintésvédelmet, burkolatot, védőföldelést és szellőzést biztosító készülékbe vagy szekrénybe kell szerelni.
Használható LED-világítás táplálására?
A csatlakoztatott terhelésnek 24 V DC tápfeszültséget kell igényelnie, és az áramfelvétele nem haladhatja meg a tápegység terhelhetőségét. A gyártói dokumentáció bizonyos európai világítási rendszereknél alkalmazási korlátozást jelez, ezért a végleges rendszer szabványi megfelelőségét külön ellenőrizni kell.
