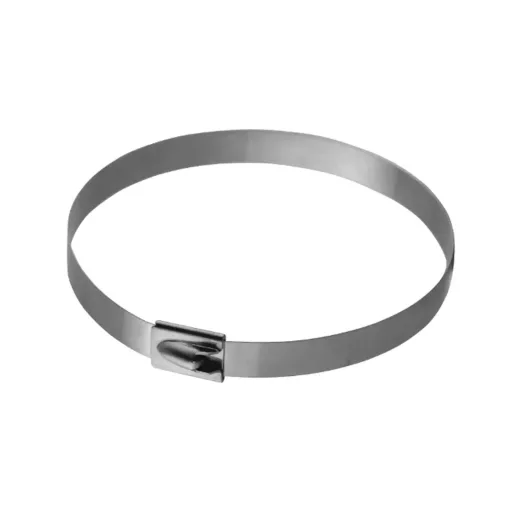

Metz GB46201 golyós zárású rozsdamentes önzáró fém bilincs 201x4,6mm
nettó 86 Ft
Önzáró rozsdamentes acél golyós bilincsek, 304-es acél, 4,6 és 7,9 mm szélességben
A rozsdamentes acél golyós bilincsek kábelek, vezetékek és egyéb elemek nagy teherbírású kötegelésére és rögzítésére szolgálnak. Az önzáró golyós mechanizmus gyors szerelést tesz lehetővé, a 304-es rozsdamentes acél pedig sokoldalú felhasználást biztosít ipari, villamos és szereléstechnikai környezetben.
Gyors termékösszefoglaló
A golyós bilincsek 4,6 és 7,9 mm szélességű változatokban, többféle hosszúsággal és kötegelési átmérővel érhetők el. Kézzel, GBK100 vagy GBA200 szerelőszerszámmal feszíthetők meg, igény szerint pedig lézergravírozott felirattal is elláthatók.
Összefoglaló specifikáció
| Tulajdonság | Érték |
|---|---|
| Terméktípus | Önzáró golyós bilincs |
| Anyag | 304-es rozsdamentes acél |
| Elérhető szélességek | 4,6 mm és 7,9 mm |
| Elérhető hosszúságok | 201 mm, 259 mm és 360 mm |
| Maximális kötegátmérők | 50 mm, 69 mm és 102 mm |
| Zárási mód | Önzáró golyós mechanizmus |
| Felszerelés | Kézzel, GBK100 vagy GBA200 szerszámmal |
| Feliratozás | Igény szerint lézergravírozással |
Főbb előnyök
- 304-es rozsdamentes acélból készül
- Nagy teherbírású kialakítás
- Gyors szerelést biztosító önzáró golyós mechanizmus
- Egyenletes belső átmérő és sima belső felület
- 4,6 és 7,9 mm szélességű változatok
- 201, 259 és 360 mm hosszúságban választható
- Legfeljebb 50, 69 vagy 102 mm kötegátmérőhöz
- Kábelkötegeléshez és kábelrögzítéshez
- Kábeljelölési feladatokhoz is használható
- Kézzel és szerelőszerszámmal egyaránt felszerelhető
- GBK100 és GBA200 szerszámmal kompatibilis
- Igény szerint lézergravírozott feliratozással rendelhető
Ideális választás, ha…
- Nagy teherbírású kábelkötegelő bilincsre van szüksége.
- Rozsdamentes acél rögzítőelemet keres.
- Fontos a gyors, önzáró szerelés.
- Kábeleket, vezetékeket vagy csöveket szeretne kötegelni.
- 50–102 mm közötti maximális kötegátmérőhöz keres megfelelő méretet.
- Kézi vagy szerszámos meghúzást szeretne alkalmazni.
- Egyedi lézergravírozott feliratra van szüksége.
Felhasználási területek
- Kábelkötegelés
- Kábelrögzítés
- Kábeljelölés
- Villamos elosztóhálózatok
- Ipari kábelvezető rendszerek
- Gép- és berendezésgyártás
- Automatizálási rendszerek
- Épületvillamossági szerelések
- Kültéri kábelrögzítések
- Fém- és csőszerkezetek kötegelése
- Telekommunikációs hálózatok
- Karbantartási és szereléstechnikai feladatok
Részletes termékleírás
A golyós bilincsek olyan rögzítési feladatokhoz használhatók, ahol tartós, nagy teherbírású és egyszerűen felszerelhető kötegelőelemre van szükség. A 304-es rozsdamentes acél alapanyag megfelelő mechanikai szilárdságot és korrózióállóságot biztosít.
Az önzáró mechanizmusban található golyó a bilincsszalag meghúzásakor rögzíti a kialakított hurkot. A szerelés gyorsan elvégezhető, mert a bilincs a megfelelő feszesség elérése után önzáró módon megtartja a köteget.
Az egyenletes belső átmérő és a sima belső felület segíti a kábelek rendezett összefogását. A megfelelő méret kiválasztásakor figyelembe kell venni a köteg tényleges átmérőjét, a szükséges hurokhosszt, a terhelést és a telepítési környezetet.
A bilincsek kézzel is felszerelhetők, de az egyenletes és ellenőrzött meghúzáshoz GBK100 vagy GBA200 szerelőszerszám alkalmazható. A bilincsek igény szerint lézergravírozott felirattal is elláthatók, így azonosítási és kábeljelölési feladatokra is használhatók.
Választható méretek és műszaki adatok
| Katalógusszám | Szélesség | Max. kötegátmérő | Hosszúság | Min. hurok szakítóereje | Tömeg |
|---|---|---|---|---|---|
| GB46201 | 4,6 mm | 50 mm | 201 mm | 445 N | 0,26 kg |
| GB46259 | 4,6 mm | 69 mm | 259 mm | 445 N | 0,32 kg |
| GB46360 | 4,6 mm | 102 mm | 360 mm | 445 N | 0,42 kg |
| GB79201 | 7,9 mm | 50 mm | 201 mm | 1112 N | 0,45 kg |
| GB79259 | 7,9 mm | 69 mm | 259 mm | 1112 N | 0,60 kg |
| GB79360 | 7,9 mm | 102 mm | 360 mm | 1112 N | 0,76 kg |
Modellválasztási útmutató
| Igény | Ajánlott változat |
|---|---|
| Legfeljebb 50 mm kötegátmérő, normál terhelés | GB46201 |
| Legfeljebb 69 mm kötegátmérő, normál terhelés | GB46259 |
| Legfeljebb 102 mm kötegátmérő, normál terhelés | GB46360 |
| Legfeljebb 50 mm kötegátmérő, nagyobb terhelés | GB79201 |
| Legfeljebb 69 mm kötegátmérő, nagyobb terhelés | GB79259 |
| Legfeljebb 102 mm kötegátmérő, nagyobb terhelés | GB79360 |
Kompatibilis szerelőszerszámok
| Szerelési mód | Kompatibilitás |
|---|---|
| Kézi meghúzás | Alkalmazható |
| GBK100 szerszám | Kompatibilis |
| GBA200 szerszám | Kompatibilis |
| Lézergravírozás | Igény szerint kérhető |
Kompatibilitás és használati javaslat
A megfelelő modell kiválasztásakor először mérje meg a rögzítendő kábelköteg tényleges külső átmérőjét. Olyan bilincset válasszon, amelynek maximális kötegátmérője nagyobb a mért értéknél, és elegendő tartalékot biztosít a biztonságos megfeszítéshez.
A 4,6 mm széles változatok minimális hurok-szakítóereje 445 N, míg a 7,9 mm széles változatoké 1112 N. Nagyobb mechanikai terheléshez, nehezebb kábelkötegekhez vagy fokozott igénybevételhez a szélesebb kivitel lehet megfelelőbb.
Érzékeny kábelek kötegelésekor kerülni kell a túlzott meghúzást, mert a nagy szorítóerő károsíthatja a kábelköpenyt vagy megváltoztathatja a kábel villamos tulajdonságait. Szükség esetén védőbetétet vagy bevonattal rendelkező bilincset kell alkalmazni.
Rövid szerelési útmutató
- Mérje meg a rögzítendő kábelköteg vagy szerkezeti elem külső átmérőjét.
- Válassza ki a megfelelő hosszúságú, szélességű és szakítóerejű bilincset.
- Vezesse körbe a bilincset a rögzítendő kötegen.
- Fűzze be a bilincs végét az önzáró golyós zárfejbe.
- Kézzel vagy GBK100, illetve GBA200 szerszámmal feszítse meg a bilincset.
- Ellenőrizze, hogy a köteg stabil, de a kábelek köpenye nincs túlzottan összenyomva.
- Szükség esetén a szerelőszerszámmal vágja le a kiálló szalagvéget.
- Ellenőrizze a vágott vég biztonságos és sorjamentes kialakítását.
Fontos telepítési tudnivaló
A rozsdamentes acél bilincs szélei és a levágott szalagvég sérülést okozhatnak, ezért a szerelés során megfelelő védőkesztyűt és szemvédelmet kell használni. A felesleges szalagvég levágását kizárólag erre alkalmas szerszámmal végezze.
A megengedett terhelést nem kizárólag a bilincs szakítóereje határozza meg. Figyelembe kell venni a rögzítés módját, a köteg anyagát, a rezgést, a hőmérsékletet, a korróziós környezetet és az esetleges dinamikus terheléseket is.
Gyakori kérdések
Milyen anyagból készülnek a golyós bilincsek?
A bilincsek 304-es típusú rozsdamentes acélból készülnek.
Hogyan működik az önzáró kialakítás?
A bilincs zárfejében található golyós mechanizmus a szalag meghúzása után önzáró módon rögzíti a kialakított hurkot.
Milyen szélességek választhatók?
A bilincsek 4,6 és 7,9 mm szélességű változatokban érhetők el.
Mekkora kötegátmérőkhöz használhatók?
A választott modelltől függően legfeljebb 50, 69 vagy 102 mm kötegátmérőhöz használhatók.
Mekkora a 4,6 mm széles bilincsek szakítóereje?
A 4,6 mm széles változatok megadott minimális hurok-szakítóereje 445 N.
Mekkora a 7,9 mm széles bilincsek szakítóereje?
A 7,9 mm széles változatok megadott minimális hurok-szakítóereje 1112 N.
Kézzel is felszerelhetők?
Igen, kézzel is meghúzhatók, de az egyenletesebb és ellenőrzöttebb szereléshez megfelelő szerszám használata javasolt.
Milyen szerszámokkal szerelhetők?
A bilincsek GBK100 vagy GBA200 szerelőszerszámmal feszíthetők és rögzíthetők.
Feliratozhatók a bilincsek?
Igen, igény szerint lézergravírozott feliratozás kérhető.
Mire használhatók?
Kábeljelölésre, kábelkötegelésre, kábelrögzítésre és más ipari vagy szereléstechnikai kötegelési feladatokra használhatók.
Összegzés
A 304-es rozsdamentes acél golyós bilincsek gyors, önzáró és nagy teherbírású megoldást kínálnak kábelek, vezetékek és más szerkezeti elemek kötegeléséhez. A többféle hosszúság, a 4,6 és 7,9 mm-es szélesség, valamint a 445 vagy 1112 N minimális hurok-szakítóerő lehetővé teszi az alkalmazáshoz megfelelő változat kiválasztását.
