NAYY-J 4x25 alumínium földkábel 0,6/1 kV, fekete

A NAYY-J 4x25 alumínium földkábel PVC szigetelésű, négyeres energiaátviteli kábel fix villamos hálózatok kialakításához. Beltéren, szabadban, kábelcsatornában, vízben vagy talajban fektetve is alkalmazható, ha üzem közben nem várható mechanikai sérülés.

Gyors termékösszefoglaló

A 4x25 mm² méretű alumínium kábel névleges feszültsége 600/1000 V, hozzávetőleges külső átmérője 27 mm, tömege pedig körülbelül 1050 kg/km. Fekete, UV-álló PVC külső köpenye beltéri és kültéri, rögzített energiaátviteli hálózatok kialakításához egyaránt megfelelő.

Összefoglaló specifikáció

Főbb előnyök

• Négy darab, egyenként 25 mm² keresztmetszetű alumínium vezetőér
• 600/1000 V névleges feszültségű energiaátviteli hálózatokhoz
• PVC érszigetelés és PVC kitöltőköpeny
• Fekete, UV-álló PVC külső köpeny
• Beltéri és kültéri fix telepítéshez
• Kábelcsatornában történő elhelyezésre alkalmas
• Talajban és vízben történő fix fektetéshez is használható
• RE tömör és RM sodrott vezetőkialakításban is elérhető lehet
• -20 °C és +70 °C közötti rögzített üzemi hőmérséklet
• EN 60332-1-2 szerinti égési tulajdonság
• Vonatkozó DIN és HD szabványok szerinti kialakítás

Ideális választás, ha…

• 4x25 mm² keresztmetszetű alumínium földkábelre van szüksége.
• Fix telepítésű energiaátviteli hálózatot alakít ki.
• A kábelt beltéren, kültéren, kábelcsatornában vagy talajban helyezné el.
• 600/1000 V névleges feszültségű alumínium kábelt keres.
• Fontos a fekete, UV-álló PVC külső köpeny.
• Olyan telepítési környezethez keres kábelt, ahol üzem közben nem várható mechanikai sérülés.

Felhasználási területek

• Épületek villamosenergia-ellátása
• Lakossági energiaátviteli hálózatok
• Ipari és kereskedelmi létesítmények
• Föld alatti kábelnyomvonalak
• Kültéri villamos hálózatok
• Kábelcsatornás telepítések
• Rögzített beltéri vezetékhálózatok
• Vízben történő fix kábelelhelyezés
• Elosztó- és fogyasztásmérő rendszerek betáplálása

Részletes termékleírás

A NAYY-J PVC szigetelésű, alumínium vezetővel készülő erősáramú energiaátviteli kábel. Fix installációhoz használható olyan villamos hálózatokban, ahol megfelelő keresztmetszetű, gazdaságosan alkalmazható alumínium vezetőre van szükség.

A 4x25 mm² jelölés azt jelenti, hogy a kábel négy vezetőérből áll, amelyek névleges keresztmetszete egyenként 25 mm². A megadott műszaki adatok szerint ennél a méretnél az alumínium tömege 290 kg/km, a kábel külső átmérője körülbelül 27 mm, teljes tömege pedig megközelítőleg 1050 kg/km.

A kábel 4x25 mm² méretben RE tömör, kör keresztmetszetű vagy RM sodrott, kör keresztmetszetű vezetőkialakítással is készülhet. A megfelelő változat kiválasztásakor ellenőrizni kell a ténylegesen megrendelt termék vezetőszerkezetét.

A kábel szerkezete alumínium vezetőből, PVC érszigetelésből, PVC kitöltőköpenyből és fekete, UV-álló PVC külső köpenyből áll. A réteges kialakítás védi a kábel belső szerkezetét, és lehetővé teszi a beltéri, kültéri, vízben vagy talajban történő fix elhelyezést a telepítési előírások betartása mellett.

A termék olyan környezethez ajánlott, ahol működés közben nem várható mechanikai sérülés. Fokozott mechanikai igénybevétel esetén megfelelő kiegészítő védelemről, például védőcsőről vagy kábelcsatornáról kell gondoskodni.

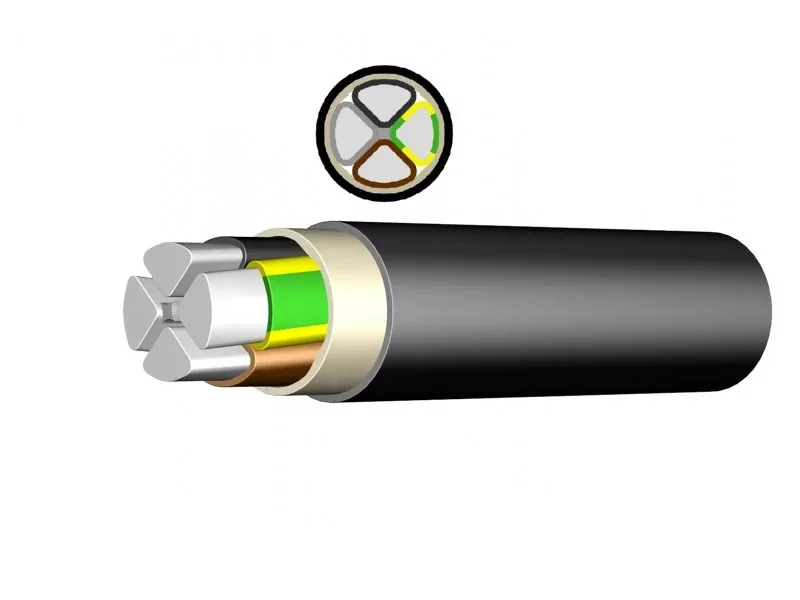

A kábel felépítése

1. Alumínium vezető, tömör vagy sodrott kialakításban
2. PVC érszigetelés
3. PVC kitöltőköpeny
4. Fekete, UV-álló PVC külső köpeny

Villamos adatok

Hőmérsékleti adatok

Hajlítási adatok

Méretek és tömeg

Választható méretek és műszaki adatok

A NAYY kábel többféle érszámmal, vezető-keresztmetszettel és vezetőkialakítással érhető el. Az alábbi táblázat segít összehasonlítani a választható méreteket, az alumíniumtartalmat, a hozzávetőleges külső átmérőt és a kábel tömegét.

Vezetőkialakítások magyarázata

A külső átmérőre és a tömegre vonatkozó értékek tájékoztató jellegű, hozzávetőleges adatok. A tényleges méretek és tömegek a gyártási kialakítástól függően kis mértékben eltérhetnek.

Szabványok és megfelelőség

Kompatibilitás és használati javaslat

A kábel fix telepítésű energiaátviteli hálózatok kialakításához használható. Beltéren, szabadban, kábelcsatornában, vízben vagy talajban helyezhető el, ha működés közben nem várható mechanikai sérülés.

A megfelelő kábel kiválasztásakor figyelembe kell venni a várható terhelőáramot, a vezeték hosszát, a feszültségesést, a zárlati igénybevételt, a fektetés módját, a környezeti hőmérsékletet és az együtt vezetett kábelek számát. Szükség esetén megfelelő mechanikai védelemről is gondoskodni kell.

Fontos telepítési tudnivaló

Az alumínium vezetők csatlakoztatása előtt a vezetőfelületet a vonatkozó műszaki előírásoknak megfelelően elő kell készíteni. Kizárólag alumínium vezetőkhöz is engedélyezett csatlakozóelemek, saruk és kapcsok használhatók, a gyártó által meghatározott meghúzási nyomaték betartásával.

A kábel telepítését, csatlakoztatását és üzembe helyezését kizárólag megfelelő szakképesítéssel rendelkező villamos szakember végezheti. Talajba történő fektetéskor be kell tartani a vonatkozó mélységi, mechanikai védelmi, nyomvonaljelölési és elhelyezési követelményeket.

Gyakori kérdések

Mire használható a 4x25 mm² alumínium földkábel?

Fix installációjú energiaátviteli hálózatokhoz használható beltéren, szabadban, kábelcsatornában, vízben vagy talajban történő fektetéssel, ha üzem közben mechanikai sérülés nem várható.

Mit jelent a 4x25 mm² jelölés?

A jelölés azt jelenti, hogy a kábel négy vezetőérből áll, amelyek névleges keresztmetszete egyenként 25 mm².

Milyen vezetőkialakítással érhető el?

A megadott mérettáblázat szerint a 4x25 mm² kivitel RE tömör és RM sodrott, kör keresztmetszetű vezetővel is készülhet.

Milyen anyagból készülnek a vezetőerek?

A kábel vezetőerei alumíniumból készülnek.

Milyen szigeteléssel rendelkezik?

PVC érszigeteléssel, PVC kitöltőköpennyel és fekete, UV-álló PVC külső köpennyel rendelkezik.

Fektethető közvetlenül talajba?

Igen, talajban történő fix elhelyezésre használható, ha a telepítési előírásokat betartják, és a kábel működés közben nincs kitéve mechanikai sérülésnek.

Mekkora a névleges feszültsége?

A kábel névleges feszültsége 600/1000 V.

Mekkora a külső átmérője?

A 4x25 mm² kivitel hozzávetőleges külső átmérője 27 mm.

Mekkora a kábel tömege?

A kábel hozzávetőleges tömege 1050 kg/km, alumíniumtartalma pedig 290 kg/km.

Ki végezheti a kábel telepítését?

A méretezést, telepítést és csatlakoztatást megfelelő szakképesítéssel rendelkező villamos szakembernek kell elvégeznie.

Összegzés

A NAYY-J 4x25 alumínium földkábel megfelelő megoldás 600/1000 V névleges feszültségű, fix energiaátviteli hálózatok kialakításához. A négy, egyenként 25 mm² keresztmetszetű alumínium vezetőér, a PVC szigetelés, a fekete UV-álló külső köpeny, valamint a beltéri, kültéri és talajban történő telepíthetőség lakossági, kereskedelmi és ipari villamos hálózatoknál egyaránt jól használhatóvá teszi.
