NAYY-J 5x25 RM alumínium földkábel 0,6/1kV fekete

NAYY-J 5x25 RM alumínium földkábel 0,6/1 kV, fekete

A NAYY-J 5x25 RM alumínium földkábel PVC szigetelésű, öteres energiaátviteli kábel fix villamos hálózatok kialakításához. Beltéren, szabadban, kábelcsatornában, vízben vagy talajban fektetve is alkalmazható, ha üzem közben nem várható mechanikai sérülés.

Gyors termékösszefoglaló

Az 5x25 RM mm² méretű alumínium kábel névleges feszültsége 600/1000 V, hozzávetőleges külső átmérője 29 mm, tömege pedig körülbelül 1214 kg/km. Sodrott, kör keresztmetszetű alumínium vezetőkkel, PVC érszigeteléssel és fekete, UV-álló PVC külső köpennyel készül.

Összefoglaló specifikáció

Főbb előnyök

• Öt darab, egyenként 25 mm² keresztmetszetű alumínium vezetőér
• 600/1000 V névleges feszültségű energiaátviteli hálózatokhoz
• Sodrott, kör keresztmetszetű RM vezetőkialakítás
• PVC érszigetelés és PVC kitöltőköpeny
• Fekete, UV-álló PVC külső köpeny
• Beltéri és kültéri fix telepítéshez
• Kábelcsatornában történő elhelyezésre alkalmas
• Talajban és vízben történő fix fektetéshez is használható
• -20 °C és +70 °C közötti rögzített üzemi hőmérséklet
• EN 60332-1-2 szerinti égési tulajdonság
• Vonatkozó DIN és HD szabványok szerinti kialakítás

Ideális választás, ha…

• 5x25 RM mm² keresztmetszetű alumínium földkábelre van szüksége.
• Öteres, védővezetőt tartalmazó energiaátviteli kábelt keres.
• Fix telepítésű villamos hálózatot alakít ki.
• A kábelt beltéren, kültéren, kábelcsatornában vagy talajban helyezné el.
• 600/1000 V névleges feszültségű alumínium kábelt keres.
• Fontos a fekete, UV-álló PVC külső köpeny.
• Olyan telepítési környezethez keres kábelt, ahol üzem közben nem várható mechanikai sérülés.

Felhasználási területek

• Épületek villamosenergia-ellátása
• Lakossági energiaátviteli hálózatok
• Ipari és kereskedelmi létesítmények
• Föld alatti kábelnyomvonalak
• Kültéri villamos hálózatok
• Kábelcsatornás telepítések
• Rögzített beltéri vezetékhálózatok
• Vízben történő fix kábelelhelyezés
• Elosztó- és fogyasztásmérő rendszerek betáplálása
• Ötvezetős energiaelosztó hálózatok

Részletes termékleírás

A NAYY-J PVC szigetelésű, alumínium vezetővel készülő erősáramú energiaátviteli kábel. Fix installációhoz használható olyan villamos hálózatokban, ahol megfelelő keresztmetszetű és gazdaságosan alkalmazható alumínium vezetőre van szükség.

Az 5x25 RM mm² jelölés azt jelenti, hogy a kábel öt vezetőérből áll, amelyek névleges keresztmetszete egyenként 25 mm². A megadott műszaki adatok szerint ennél a méretnél az alumínium tömege 375 kg/km, a kábel külső átmérője körülbelül 29 mm, teljes tömege pedig megközelítőleg 1214 kg/km.

Az 5x25 RM mm² méret sodrott, kör keresztmetszetű RM vezetőkialakítással rendelkezik. Ez a szerkezet a hasonló keresztmetszetű tömör vezetőkhöz képest kedvezőbb kezelhetőséget biztosíthat a szállítás és a telepítés során, ugyanakkor a megadott legkisebb hajlítási sugarat minden esetben be kell tartani.

A kábel alumínium vezetőből, PVC érszigetelésből, PVC kitöltőköpenyből és fekete, UV-álló PVC külső köpenyből épül fel. A réteges kialakítás védi a belső szerkezetet, és lehetővé teszi a beltéri, kültéri, vízben vagy talajban történő fix elhelyezést a vonatkozó telepítési előírások betartása mellett.

A termék olyan környezethez ajánlott, ahol működés közben nem várható mechanikai sérülés. Fokozott mechanikai igénybevétel esetén megfelelő kiegészítő védelemről, például védőcsőről, kábelcsatornáról vagy más mechanikai védelemről kell gondoskodni.

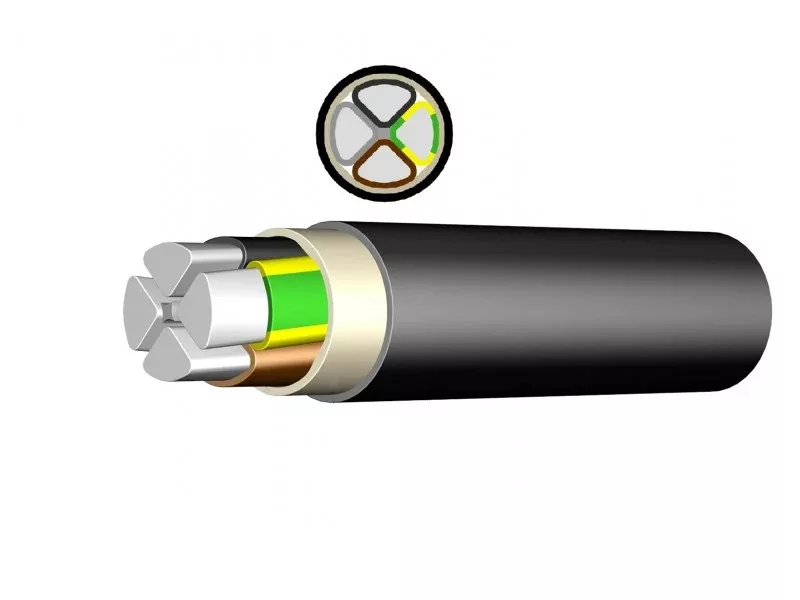

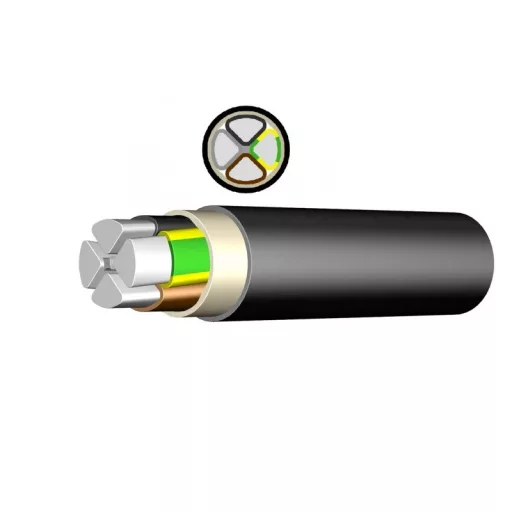

A kábel felépítése

1. Sodrott, kör keresztmetszetű alumínium vezető
2. PVC érszigetelés
3. PVC kitöltőköpeny
4. Fekete, UV-álló PVC külső köpeny

Villamos adatok

Hőmérsékleti adatok

Hajlítási adatok

Méretek és tömeg

Választható méretek és műszaki adatok

A NAYY kábel többféle érszámmal, vezető-keresztmetszettel és vezetőkialakítással érhető el. Az alábbi táblázat segít összehasonlítani a választható méreteket, az alumíniumtartalmat, a hozzávetőleges külső átmérőt és a kábel tömegét.

Vezetőkialakítások magyarázata

A külső átmérőre és a tömegre vonatkozó értékek tájékoztató jellegű, hozzávetőleges adatok. A tényleges méretek és tömegek a gyártási kialakítástól függően kis mértékben eltérhetnek.

Szabványok és megfelelőség

Kompatibilitás és használati javaslat

A kábel fix telepítésű energiaátviteli hálózatok kialakításához használható. Beltéren, szabadban, kábelcsatornában, vízben vagy talajban helyezhető el, ha működés közben nem várható mechanikai sérülés.

A megfelelő kábel kiválasztásakor figyelembe kell venni a várható terhelőáramot, a vezeték hosszát, a feszültségesést, a zárlati igénybevételt, a fektetés módját, a környezeti hőmérsékletet és az együtt vezetett kábelek számát. Szükség esetén megfelelő mechanikai védelemről is gondoskodni kell.

Fontos telepítési tudnivaló

Az alumínium vezetők csatlakoztatása előtt a vezetőfelületet a vonatkozó műszaki előírásoknak megfelelően elő kell készíteni. Kizárólag alumínium vezetőkhöz is engedélyezett csatlakozóelemek, saruk és kapcsok használhatók, a gyártó által meghatározott meghúzási nyomaték betartásával.

A kábel telepítését, csatlakoztatását és üzembe helyezését kizárólag megfelelő szakképesítéssel rendelkező villamos szakember végezheti. Talajba történő fektetéskor be kell tartani a vonatkozó mélységi, mechanikai védelmi, nyomvonaljelölési és elhelyezési követelményeket.

Gyakori kérdések

Mire használható az 5x25 RM mm² alumínium földkábel?

Fix installációjú energiaátviteli hálózatokhoz használható beltéren, szabadban, kábelcsatornában, vízben vagy talajban történő fektetéssel, ha üzem közben mechanikai sérülés nem várható.

Mit jelent az 5x25 RM mm² jelölés?

A jelölés azt jelenti, hogy a kábel öt vezetőérből áll, amelyek névleges keresztmetszete egyenként 25 mm².

Milyen vezetőkialakítással rendelkezik?

Az 5x25 RM mm² kivitel sodrott, kör keresztmetszetű RM alumínium vezetőkkel készül.

Milyen anyagból készülnek a vezetőerek?

A kábel vezetőerei alumíniumból készülnek.

Milyen szigeteléssel rendelkezik?

PVC érszigeteléssel, PVC kitöltőköpennyel és fekete, UV-álló PVC külső köpennyel rendelkezik.

Fektethető közvetlenül talajba?

Igen, talajban történő fix elhelyezésre használható, ha a telepítési előírásokat betartják, és a kábel működés közben nincs kitéve mechanikai sérülésnek.

Mekkora a névleges feszültsége?

A kábel névleges feszültsége 600/1000 V.

Mekkora a külső átmérője?

Az 5x25 RM mm² kivitel hozzávetőleges külső átmérője 29 mm.

Mekkora a kábel tömege?

A kábel hozzávetőleges tömege 1214 kg/km, alumíniumtartalma pedig 375 kg/km.

Mekkora hajlítási sugarat kell betartani?

A többeres kivitel legkisebb hajlítási sugara a külső átmérő 12-szerese, amely ennél a méretnél körülbelül 348 mm.

Ki végezheti a kábel telepítését?

A méretezést, telepítést és csatlakoztatást megfelelő szakképesítéssel rendelkező villamos szakembernek kell elvégeznie.

Összegzés

A NAYY-J 5x25 RM alumínium földkábel megfelelő megoldás 600/1000 V névleges feszültségű, fix energiaátviteli hálózatok kialakításához. Az öt, egyenként 25 mm² keresztmetszetű alumínium vezetőér, a PVC szigetelés, a fekete UV-álló külső köpeny, valamint a beltéri, kültéri és talajban történő telepíthetőség lakossági, kereskedelmi és ipari villamos hálózatoknál egyaránt jól használhatóvá teszi.
