NAYY-J 5x50 RM alumínium földkábel 0,6/1kV fekete

NAYY PVC szigetelésű alumínium földkábel 0,6/1 kV, fekete

A NAYY alumínium földkábel PVC szigetelésű energiaátviteli kábel fix villamos hálózatok kialakításához. Beltéren, szabadban, kábelcsatornában, vízben vagy talajban fektetve is alkalmazható, ha üzem közben nem várható mechanikai sérülés.

Gyors termékösszefoglaló

A NAYY kábel alumínium vezetővel, PVC érszigeteléssel, PVC kitöltőköpennyel és fekete, UV-álló PVC külső köpennyel készül. Egyeres, négyeres és öteres változatokban, többféle vezető-keresztmetszettel érhető el 600/1000 V névleges feszültségű energiaátviteli rendszerekhez.

Összefoglaló specifikáció

Főbb előnyök

• Alumínium vezetővel készült energiaátviteli kábel
• 600/1000 V névleges feszültségű hálózatokhoz
• Egyeres, négyeres és öteres kivitelek
• Széles keresztmetszet-választék
• Tömör vagy sodrott vezetőszerkezet
• Kör vagy szektor alakú vezetőkialakítás
• PVC érszigetelés és PVC kitöltőköpeny
• Fekete, UV-álló PVC külső köpeny
• Beltéri és kültéri fix telepítéshez
• Kábelcsatornában történő elhelyezéshez
• Talajban és vízben történő fektetéshez is használható
• -20 °C és +70 °C közötti rögzített üzemi hőmérséklet
• EN 60332-1-2 szerinti égési tulajdonság

Ideális választás, ha…

• Fix telepítésű energiaátviteli hálózatot épít.
• Alumínium vezetőjű földkábelre van szüksége.
• A kábelt beltéren, kültéren vagy kábelcsatornában helyezné el.
• Talajban vagy vízben történő rögzített elhelyezést tervez.
• 600/1000 V névleges feszültségű kábelt keres.
• Fontos a fekete, UV-álló PVC külső köpeny.
• Többféle érszám és vezető-keresztmetszet közül szeretne választani.

Felhasználási területek

• Lakóépületek villamosenergia-ellátása
• Kereskedelmi és ipari létesítmények
• Elosztóberendezések betáplálása
• Fogyasztásmérő rendszerek fővezetékei
• Föld alatti kábelnyomvonalak
• Kültéri energiaátviteli hálózatok
• Kábelcsatornás telepítések
• Rögzített beltéri vezetékhálózatok
• Vízben történő fix kábelelhelyezés
• Erőátviteli és energiaelosztó rendszerek

Részletes termékleírás

A NAYY PVC szigetelésű alumínium kábel energiaátviteli hálózatok fix kiépítésére szolgál. Olyan beltéri és kültéri telepítésekhez alkalmazható, ahol a kábel működés közben nincs kitéve káros mechanikai igénybevételnek.

A vezető alumíniumból készül, és a kábel méretétől függően tömör vagy sodrott szerkezetű lehet. A nagyobb keresztmetszetű többeres kábeleknél szektor alakú vezetők is alkalmazhatók a külső méret kedvező kialakítása érdekében.

A PVC érszigetelést PVC kitöltőköpeny, majd fekete, UV-álló PVC külső köpeny veszi körül. A kábel lehetőleg kábelcsatornában, valamint beltéren, szabadban, vízben vagy talajban fektetve használható.

Közvetlen földbe fektetés esetén be kell tartani a vonatkozó telepítési, kábelágyazási, nyomvonaljelölési és mechanikai védelmi követelményeket. Fokozott sérülésveszély esetén védőcső, kábelcsatorna vagy más kiegészítő mechanikai védelem alkalmazása szükséges.

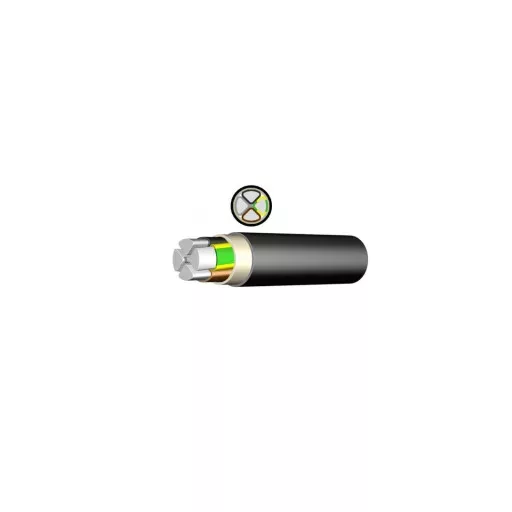

A kábel felépítése

1. Alumínium vezető, tömör vagy sodrott kialakításban
2. PVC érszigetelés
3. PVC kitöltőköpeny
4. Fekete, UV-álló PVC külső köpeny

Villamos és hőmérsékleti adatok

Hajlítási adatok

Választható egyeres méretek

Választható négyeres méretek

Választható öteres méretek

Vezetőkialakítások magyarázata

A külső átmérőre és tömegre vonatkozó értékek tájékoztató jellegű, hozzávetőleges adatok. A tényleges műszaki jellemzők a gyártási kialakítástól és a konkrét termékváltozattól függően kis mértékben eltérhetnek.

Szabványok és megfelelőség

Kompatibilitás és használati javaslat

A megfelelő kábelméret kiválasztásakor figyelembe kell venni a várható terhelőáramot, a vezeték hosszát, a feszültségesést, a zárlati igénybevételt, a fektetés módját és a környezeti hőmérsékletet. Az együtt vezetett kábelek száma és a nyomvonal hőelvezetési tulajdonságai szintén befolyásolják a kábel terhelhetőségét.

A kábel közvetlenül talajba fektethető, de fokozott mechanikai igénybevétel vagy sérülésveszély esetén megfelelő védőcsövet, kábelcsatornát vagy más mechanikai védelmet kell alkalmazni.

Fontos telepítési tudnivaló

Az alumínium vezetők csatlakoztatása előtt a vezetőfelületet a vonatkozó műszaki követelményeknek megfelelően elő kell készíteni. Kizárólag alumínium vezetőkhöz is engedélyezett kapcsok, kábelsaruk és csatlakozóelemek használhatók, a gyártó által előírt meghúzási nyomaték betartásával.

A kábel méretezését, telepítését, csatlakoztatását és üzembe helyezését megfelelő szakképesítéssel rendelkező villamos szakembernek kell elvégeznie. A szerelés során be kell tartani a legkisebb hajlítási sugarat, a megengedett húzóerőt és a vonatkozó villamos biztonsági követelményeket.

Gyakori kérdések

Mire használható a NAYY kábel?

Fix energiaátviteli hálózatokhoz használható beltéren, kültéren, kábelcsatornában, vízben vagy talajban történő elhelyezéssel.

Milyen anyagból készül a vezető?

A vezető alumíniumból készül, és a kábel méretétől függően tömör vagy sodrott kialakítású lehet.

Mekkora a névleges feszültsége?

A NAYY kábel névleges feszültsége 600/1000 V.

Fektethető közvetlenül talajba?

Igen, közvetlenül talajba fektethető, ha a telepítési előírásokat betartják, és a kábel üzem közben nincs kitéve káros mechanikai igénybevételnek.

Kültéren is használható?

Igen, fekete, UV-álló PVC külső köpenye miatt rögzített kültéri telepítéshez is alkalmazható.

Milyen hőmérséklet-tartományban használható?

Rögzített állapotban -20 °C és +70 °C, mozgatott állapotban -5 °C és +70 °C között használható.

Mekkora hajlítási sugarat kell betartani?

Egyeres kivitel esetén a külső átmérő 15-szörösét, többeres kivitel esetén a külső átmérő 12-szeresét kell alapul venni.

Mit jelent az RE és RM jelölés?

Az RE tömör, kör keresztmetszetű, az RM pedig sodrott, kör keresztmetszetű vezetőt jelent.

Mit jelent az SE és SM jelölés?

Az SE tömör, szektor alakú, az SM pedig sodrott, szektor alakú vezetőt jelent.

Ki végezheti a kábel telepítését?

A kábel méretezését, telepítését és csatlakoztatását megfelelő szakképesítéssel rendelkező villamos szakembernek kell elvégeznie.

Összegzés

A NAYY PVC szigetelésű alumínium kábel sokoldalú megoldást kínál 600/1000 V névleges feszültségű, fix energiaátviteli hálózatok kialakításához. Széles méretválasztéka, alumínium vezetője, PVC szigetelése és fekete, UV-álló külső köpenye lakossági, kereskedelmi, ipari és épületvillamossági rendszerekben egyaránt jól használhatóvá teszi.
