Milyen hőmérséklettartományban működik?

Mozgatva -5 °C és +70 °C között, rögzítve -20 °C és +70 °C között használható.

Milyen igénybevételhez ajánlott?

Fix telepítéshez készült, ahol a kábel nincs kitéve jelentős mechanikai sérüléseknek.

NYY-J 4x50 Réz földkábel 0,6/1kV fekete

Cikkszám:

23700

Nincs raktáron, de rendelhető

Készlethiány: A termék ára és várható beszerzési ideje iránt a „Kérdés a termékről” gombra kattintva, e-mailben érdeklődhet, majd rövid időn belül tájékoztatjuk.

12 945 Ft
nettó 10 193 Ft

Részletek

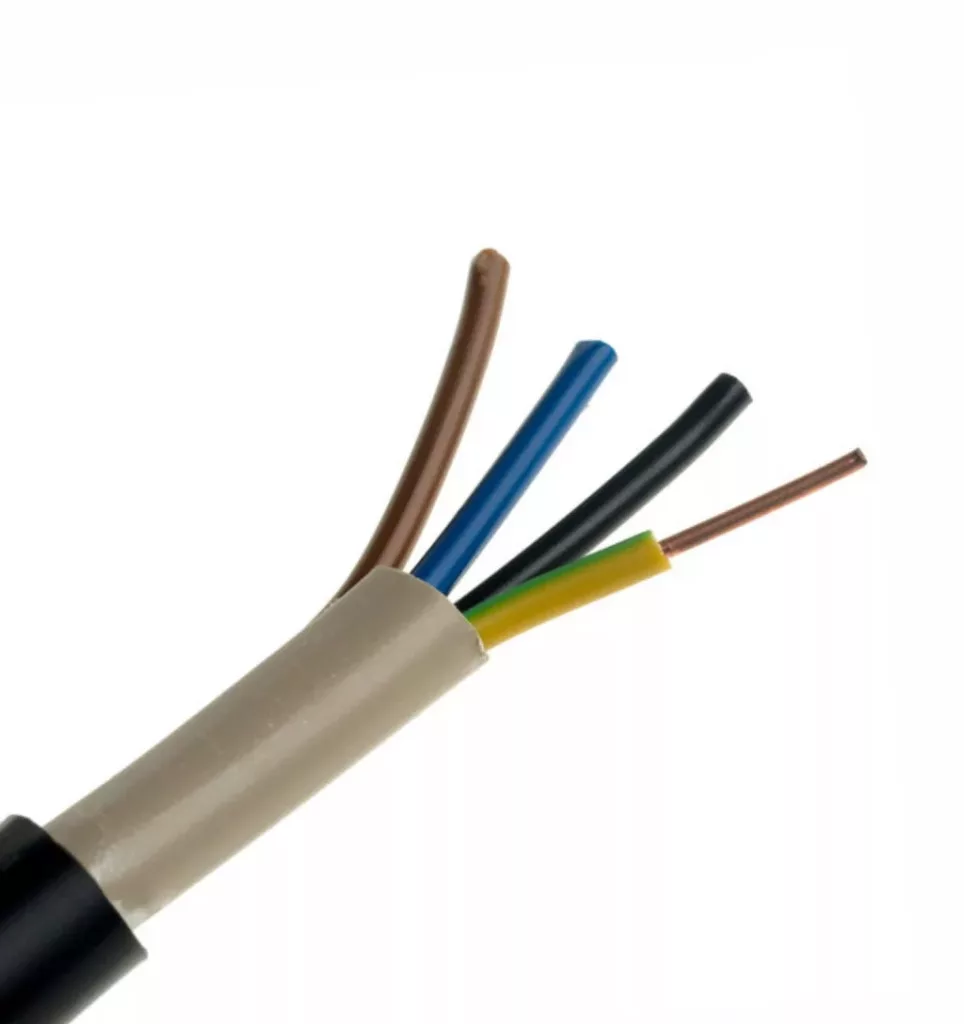

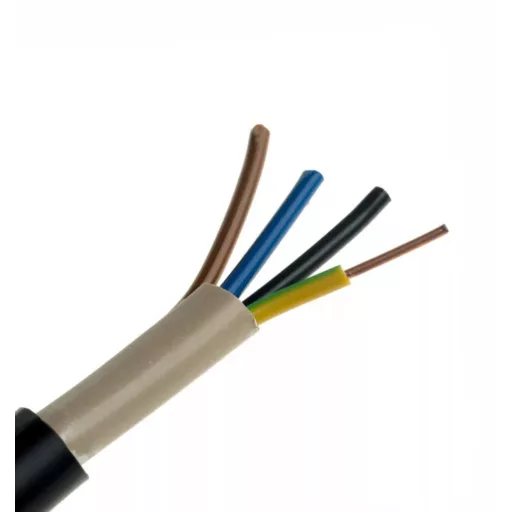

NYY-J 4x50 mm² 0,6/1kV fekete réz földkábel

Megbízható, PVC szigetelésű erősáramú vezeték, amely egy- és többeres kivitelben is használható. Kültéri és beltéri telepítésre egyaránt alkalmas, legyen szó kábelcsatornáról, falra vagy fémszerkezetre rögzített elhelyezésről, illetve közvetlen talajba történő fektetésről. A szerkezetet úgy alakították ki, hogy stabil működést biztosítson olyan rendszerekben, ahol a vezetéket nem érik jelentős mechanikai hatások.

Felhasználási terület

Tipikusan közcélú elosztóhálózatokban, ipari környezetben, erőművi alkalmazásokban, valamint különböző kapcsoló- és elosztó berendezések részeként használják. Fix kiépítéshez készült, ahol tartós és üzembiztos energiaátvitelre van szükség.

Felépítés és kialakítás

A kábel több rétegű konstrukcióval készül. A vezető rész csupasz rézből áll, amely lehet tömör vagy sodrott kivitelű. Az egyes ereket PVC szigetelés védi, amelyeket egy kitöltő réteg vagy bandázsolás egészít ki. A külső, fekete köpeny UV-álló PVC anyagból készül, amely a környezeti hatásokkal szembeni ellenállást biztosítja.

Előnyök

Alkalmas beltéri és kültéri telepítésre
Közvetlen földbe is fektethető
UV-álló külső köpeny
Stabil működés rögzített telepítés esetén
Sokoldalú felhasználhatóság ipari és hálózati környezetben

Műszaki adatok

Tulajdonság	Érték
Névleges feszültség Uo/U	600 / 1000 V
Vizsgálófeszültség	4000 V AC
Működési hőmérséklet (mozgatva)	-5 °C – +70 °C
Működési hőmérséklet (rögzítve)	-20 °C – +70 °C
Hajlítási sugár (többerű kivitel)	12 × külső átmérő
Hajlítási sugár (egyerű kivitel)	15 × külső átmérő
Égési tulajdonság	EN 60332-1-2
Rövidzárlati hőmérséklet (≤300 mm²)	160 °C (max. 5 s)
Rövidzárlati hőmérséklet (>300 mm²)	140 °C (max. 5 s)
Szabványok	DIN VDE 0276-603, HD 603 S1:1994 + A2:2003, DIN EN 60228, HD 308 S2

n x mm²	J	Réztömeg kg/km	Külső-Ø kb. mm	Tömeg kb. kg/km
1x4	RE	38,40	8	120
1x6	RE	57,60	9	131
1x10	RE	96	10	171
1x16	RE	154	11	255
1x25	RM	240	12	370
1x35	RM	336	14	474
1x50	RM	480	16	640
1x70	RM	672	17	850
1x95	RM	912	19	1120
1x120	RM	1152	21	1375
1x150	RM	1440	23	1660
1x185	RM	1776	25	2050
1x240	RM	2304	28	2634
1x300	RM	2880	30	3295
1x400	RM	3840	32	4231
1x500	RM	4800	34	5284
1x630	RM	6048	42	6850
2x1,5	RE	29	11	220
2x2,5	RE	48	12	267
2x4	RE	77	14	342
2x6	RE	115	15	412
2x10	RE	192	16	510
2x16	RM	307	18	670
3x1,5	RE	43	13	244
3x2,5	RE	72	14	294
3x4	RE	115	16	393
3x6	RE	173	17	481
3x10	RE	288	18	669
3x16	RE	461	20	889
3x16	RM	461	20	889
3x25	RM	720	25	1350
3x35	SM	1008	25	1547
3x50	SM	1440	29	2010
3x70	SM	2016	32	2701
3x95	SM	2736	35	3598
3x120	SM	3456	38	4366
3x150	SM	4320	42	5372
3x185	SM	5328	47	6630
3x240	SM	6912	53	8536
3x25/16	RM/RE	874	25	1513
3x35/16	SM/RE	1162	27	1804
3x50/25	SM/RM	1680	31	2381
3x70/35	SM	2352	35	3155
3x95/50	SM	3216	39	4215
3x120/70	SM	4128	44	5244
3x150/70	SM	4992	47	6230
3x185/95	SM	6240	53	7771
3x240/120	SM	8064	59	9950
3x300/150	SM	10080	65	11900
4x1,5	RE	58	14	278
4x2,5	RE	96	15	340
4x4	RE	154	17	460
4x6	RE	230	18	570
4x10	RE	384	20	802
4x10	RM	384	20	802
4x50	RE	614	22	1092
4x50	RM	614	22	1092
4x25	RM	960	27	1632
4x35	SM	1344	27	1959
4x50	SM	1920	32	2595
4x70	SM	2688	36	3488
4x95	SM	3648	41	4637
4x120	SM	4608	43	5689
4x150	SM	5760	49	6973
4x185	SM	7104	54	8663
4x240	SM	9216	60	11140
5x1,5	RE	72	15	317
5x2,5	RE	120	16	391
5x4	RE	192	18	537
5x6	RE	288	19	672
5x10	RE	480	21	951
5x10	RM	480	21	951
5x16	RE	768	24	1307
5x16	RM	768	24	1307
5x25	RM	1200	29	2004
5x35	RM	1680	30	2575
5x50	RM	2400	36	3466
5x70	RM	3360	40	4722
5x95	RM	4560	46	6393
5x120	RM	5760	50	7768
5x150	RM	7200	59	8240
7x1,5	RE	101	16	376
10x1,5	RE	144	19	495
12x1,5	RE	173	18	440
14x1,5	RE	202	20	494
16x1,5	RE	230	21	600
19x1,5	RE	274	22	614
21x1,5	RE	302	23	700
24x1,5	RE	346	24	769
30x1,5	RE	432	26	918
40x1,5	RE	576	29	1250
7x2,5	RE	168	17	472
10x2,5	RE	240	20	530
12x2,5	RE	288	21	578
14x2,5	RE	336	22	680
16x2,5	RE	384	23	750
19x2,5	RE	456	24	870
21x2,5	RE	504	25	900
24x2,5	RE	576	26	1035
30x2,5	RE	720	28	1300
40x2,5	RE	960	31	1700
7x4	RE	269	18	600
7x6	RE	403	20	760
7x10	RE	672	22	1080

(N)YY-sodrott

n x mm²	J	Réztömeg kg/km	Külső-Ø kb. mm	Tömeg kb. kg/km
1x35	RF	336	16	518
1x50	RF	480	18	693
1x70	RF	672	19	863
1x120	RF	1152	22	1378
1x150	RF	1440	24	1645
1x185	RF	1776	26	1985
1x240	RF	2304	29	2569
1x300	RF	2880	34	3296

Gyakran ismételt kérdések

Használható kültéren is?

Igen, a kialakítás lehetővé teszi a kültéri alkalmazást, beleértve a földbe történő fektetést is.

Milyen környezetben alkalmazható?

Különféle ipari és energetikai rendszerekben, például elosztóhálózatokban és kapcsolóberendezésekben használható.

Milyen hőmérséklettartományban üzemeltethető?

Rögzített állapotban -20 °C és +70 °C között, mozgatás esetén -5 °C és +70 °C között működik megbízhatóan.

Milyen mechanikai igénybevételhez ajánlott?

Olyan telepítési környezetben alkalmazható, ahol a kábel nincs jelentős mechanikai sérülésnek kitéve.

Adatok

Csak szállítási költséggel szállítható:

Erek száma:

Anyag:

réz

Hosszúság:

1 000 mm

Magasság:

32 mm

Szélesség:
