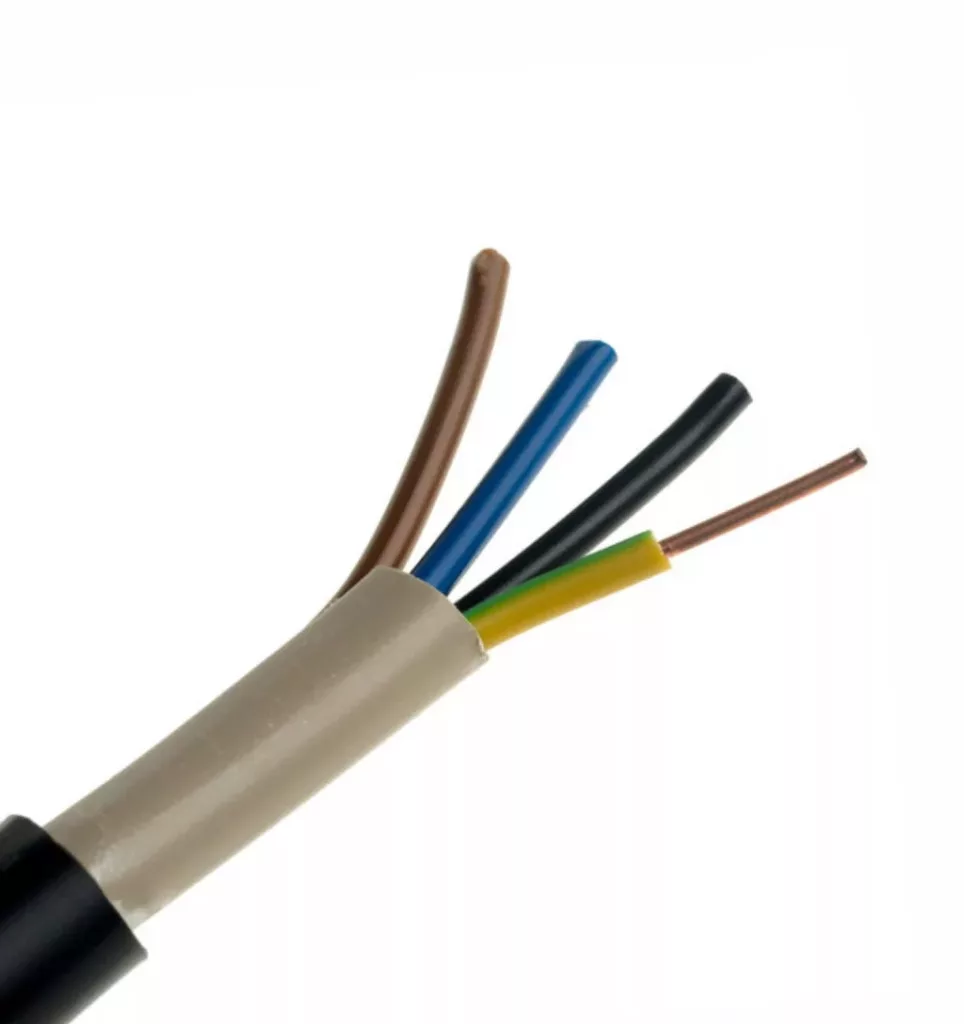

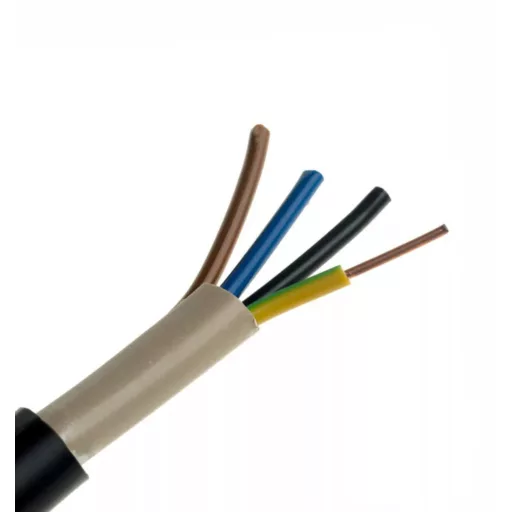

NYY-J 5x10 RM dobos réz földkábel

NYY PVC szigetelésű réz erősáramú kábel 0,6/1 kV, fekete

Az NYY erősáramú kábel csupasz rézvezetővel, PVC érszigeteléssel és fekete, UV-álló PVC külső köpennyel készül. Egy- és többeres változatokban érhető el, és 600/1000 V névleges feszültségű, rögzített energiaátviteli hálózatok kialakítására használható.

Gyors termékösszefoglaló

A PVC szigetelésű rézkábel beltéren, szabadban, kábelcsatornában, falon, fémszerkezeteken vagy közvetlenül a földbe fektetve is alkalmazható, ha üzem közben nincs kitéve mechanikai sérülésnek. Elsősorban közcélú elosztóhálózatokban, erőművekben, ipari üzemekben, kapcsolóberendezésekben és épületek energiaellátó hálózataiban használható.

Összefoglaló specifikáció

Főbb előnyök

• Jó villamos vezetőképességű csupasz rézvezető
• 600/1000 V névleges feszültségű energiaátviteli hálózatokhoz
• Egy- és többeres kivitelek széles méretválasztékban
• Tömör, sodrott, kör vagy szektor alakú vezetőszerkezettel is elérhető
• PVC érszigetelés és kitöltőköpeny
• Fekete, UV-álló PVC külső köpeny
• Beltéri és kültéri rögzített telepítéshez
• Kábelcsatornában, falon és fémszerkezeten történő elhelyezéshez
• Közvetlenül földbe fektethető a telepítési feltételek betartásával
• -20 °C és +70 °C közötti rögzített üzemi hőmérséklet
• EN 60332-1-2 szerinti égési tulajdonság
• Közcélú, ipari és épületvillamossági energiaelosztáshoz is használható

Ideális választás, ha…

• Rézvezetőjű energiaátviteli kábelre van szüksége.
• 600/1000 V névleges feszültségű hálózatot alakít ki.
• A kábelt beltéren, kültéren vagy kábelcsatornában helyezné el.
• Falon vagy fémszerkezeten rögzített vezetékezést készít.
• Közvetlenül földbe fektethető erősáramú kábelt keres.
• Ipari üzem, erőmű vagy kapcsolóberendezés kábelezését tervezi.
• Fontos a fekete, UV-álló PVC külső köpeny.
• Többféle érszám és keresztmetszet közül szeretne választani.

Felhasználási területek

• Közcélú villamos elosztóhálózatok
• Erőművek
• Ipari üzemek
• Kapcsolóberendezések
• Elosztószekrények betáplálása
• Lakó- és középületek energiaellátása
• Kereskedelmi létesítmények
• Kültéri villamos hálózatok
• Föld alatti kábelnyomvonalak
• Kábelcsatornás telepítések
• Falon és fémszerkezeteken vezetett hálózatok
• Rögzített beltéri energiaátviteli rendszerek

Részletes termékleírás

Az NYY kábel 0,6/1 kV névleges feszültségű, PVC szigetelésű erősáramú rézkábel. Egyeres, többvezetős és osztott keresztmetszetű változatokban érhető el, ezért a kisebb keresztmetszetű vezérlési és energiaellátási feladatoktól a nagy teljesítményű ipari betáplálásokig számos területen alkalmazható.

A vezető csupasz rézből készül, és a kábel méretétől, illetve kivitelétől függően tömör vagy sodrott szerkezetű lehet. A többvezetős, nagyobb keresztmetszetű kábeleknél szektor alakú vezetők is alkalmazhatók a külső méret kedvezőbb kialakítása érdekében.

A PVC érszigetelést PVC kitöltőköpeny vagy bandázsolás egészíti ki. A fekete, UV-álló PVC külső köpeny védi a kábel belső szerkezetét, ezért a termék beltéri és kültéri, rögzített telepítéshez egyaránt használható.

A kábel közvetlenül földbe is fektethető, ha a telepítési környezetben üzem közben nem várható káros mechanikai igénybevétel. Fokozott sérülésveszély esetén megfelelő kiegészítő mechanikai védelemről, például védőcsőről, kábelcsatornáról vagy védőburkolatról kell gondoskodni.

A kábel felépítése

1. Csupasz rézvezető, tömör vagy sodrott kialakításban
2. PVC érszigetelés
3. PVC kitöltőköpeny vagy bandázsolás
4. Fekete, UV-álló PVC külső köpeny

Villamos és hőmérsékleti adatok

Hajlítási adatok

Választható egyeres méretek

Választható két-, három- és osztott keresztmetszetű méretek

Választható négy- és öteres méretek

Választható többvezetős méretek

(N)YY sodrott egyeres változatok

Vezetőkialakítások magyarázata

A külső átmérőre és a tömegre vonatkozó értékek tájékoztató jellegű, hozzávetőleges adatok. A tényleges értékek a gyártási kialakítástól és a konkrét termékváltozattól függően kis mértékben eltérhetnek.

Szabványok és megfelelőség

Kompatibilitás és használati javaslat

Az NYY kábelek rögzített energiaátviteli hálózatok kialakítására használhatók. A megfelelő változat kiválasztásakor figyelembe kell venni az érszámot, a vezető-keresztmetszetet, a vezetőszerkezetet, a várható terhelőáramot, a feszültségesést és a zárlati igénybevételt.

A méretezés során számításba kell venni a fektetés módját, a környezeti hőmérsékletet, az együtt vezetett kábelek számát, a nyomvonal hosszát és a szükséges mechanikai védelmet. A kábel közvetlenül földbe fektethető, de sérülésveszélyes helyen kiegészítő védelem szükséges.

Fontos telepítési tudnivaló

A kábel kiválasztását, méretezését, telepítését és csatlakoztatását megfelelő szakképesítéssel rendelkező villamos szakembernek kell elvégeznie. A szerelés során be kell tartani a kábel külső átmérőjéből számított legkisebb hajlítási sugarat, a megengedett húzóerőt és a vonatkozó villamos biztonsági követelményeket.

Közvetlen földbe fektetéskor biztosítani kell a megfelelő fektetési mélységet, a kábelágyazatot, a nyomvonaljelölést és az előírt mechanikai védelmet. A kábel nem használható olyan környezetben kiegészítő védelem nélkül, ahol tartós mechanikai sérülés veszélye áll fenn.

Gyakori kérdések

Mire használható az NYY kábel?

Rögzített energiaátviteli hálózatokhoz használható beltéren, kültéren, kábelcsatornában, falon, fémszerkezeten vagy közvetlenül földbe fektetve.

Milyen anyagból készül a vezető?

A vezető csupasz rézből készül, tömör, sodrott, szektor alakú vagy finomsodratú kivitelben.

Mekkora a kábel névleges feszültsége?

Az NYY kábel névleges feszültsége 600/1000 V.

Fektethető közvetlenül a földbe?

Igen, közvetlenül földbe fektethető, ha a telepítési előírásokat betartják, és a kábel nincs kitéve káros mechanikai igénybevételnek.

Kültéren is használható?

Igen, fekete, UV-álló PVC külső köpenye miatt rögzített kültéri telepítéshez is alkalmazható.

Milyen hőmérséklet-tartományban használható?

Rögzített állapotban -20 °C és +70 °C, mozgatott állapotban -5 °C és +70 °C között használható.

Mekkora hajlítási sugarat kell betartani?

Egyeres kivitel esetén a külső átmérő 15-szörösét, többeres kivitel esetén a külső átmérő 12-szeresét kell alapul venni.

Mit jelent az RE jelölés?

Az RE tömör, kör keresztmetszetű vezetőt jelöl.

Mit jelent az RM és az SM jelölés?

Az RM sodrott, kör keresztmetszetű, az SM pedig sodrott, szektor alakú vezetőt jelent.

Ki végezheti a kábel telepítését?

A kábel méretezését, telepítését és csatlakoztatását megfelelő szakképesítéssel rendelkező villamos szakembernek kell elvégeznie.

Összegzés

Az NYY PVC szigetelésű réz erősáramú kábel sokoldalú megoldást kínál 600/1000 V névleges feszültségű, rögzített energiaátviteli hálózatok kialakításához. Széles méretválasztéka, rézvezetője, PVC szigetelése és fekete, UV-álló külső köpenye közcélú, ipari, kereskedelmi és épületvillamossági rendszerekhez egyaránt alkalmassá teszi.
