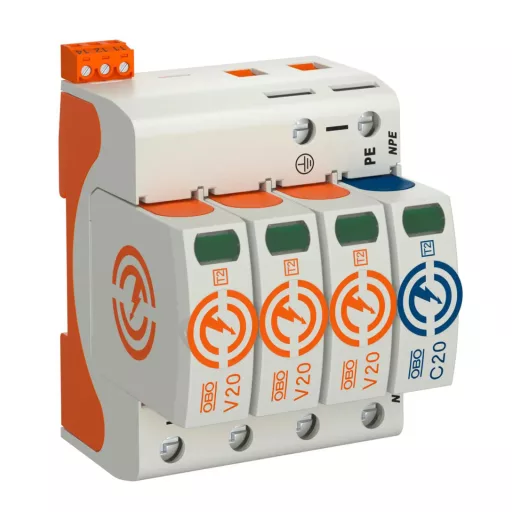

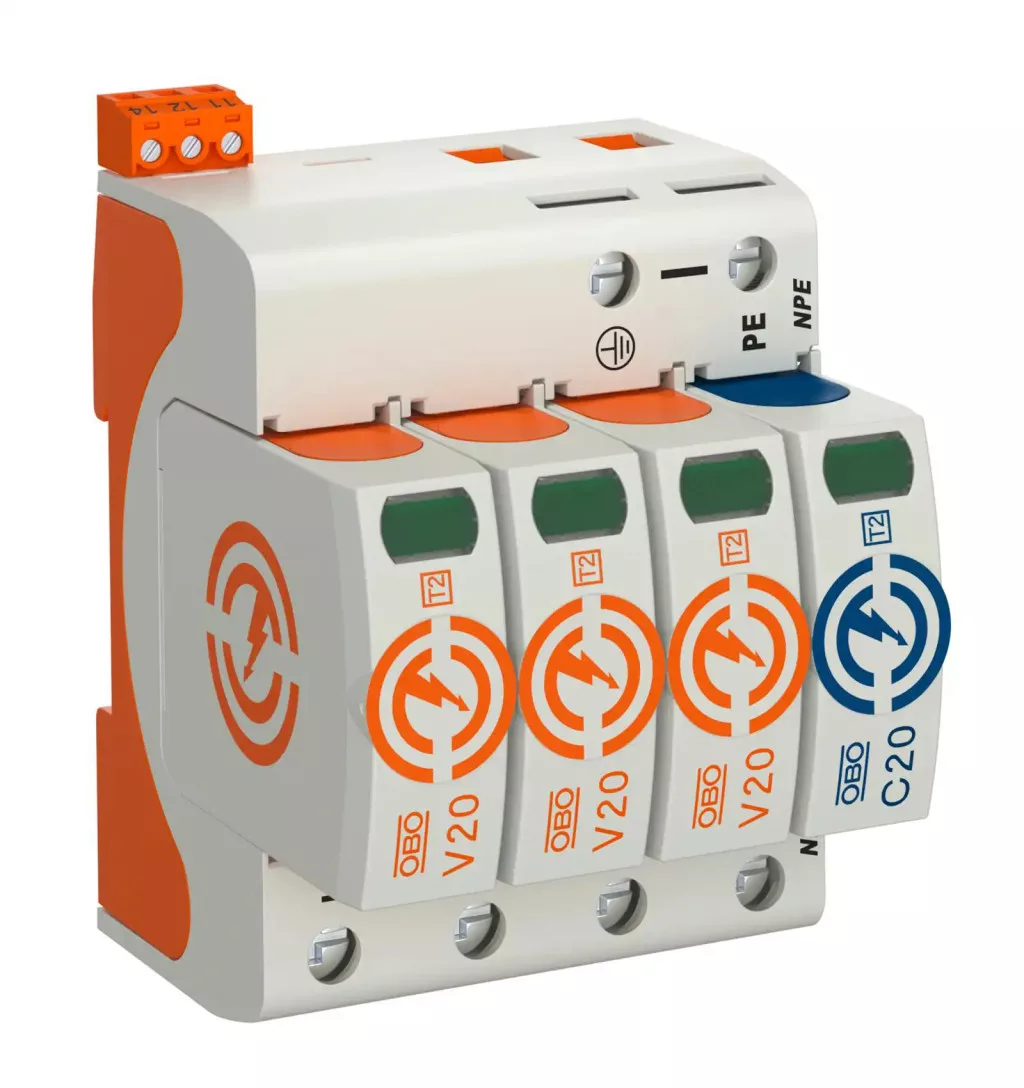

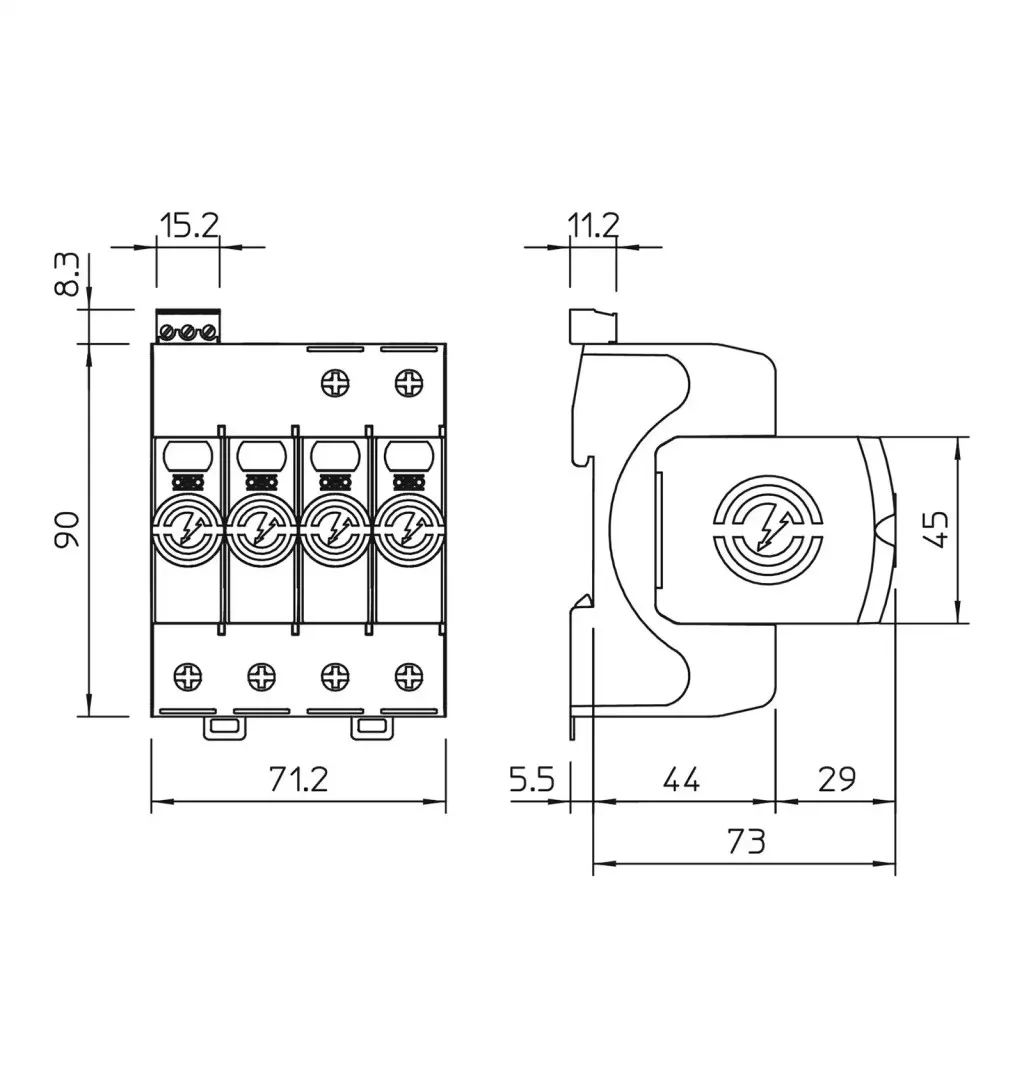

OBO V20-3+NPE+FS-280 5095333
T2 típusú, 3+N/PE póluskialakítású túlfeszültség-védelmi készülék fő- és alelosztókban kialakított potenciálkiegyenlítéshez. Moduláris, cserélhető levezetőegységekkel, optikai állapotjelzéssel és potenciálmentes távjelző váltóérintkezővel rendelkezik.
Főbb jellemzők
A nagyteljesítményű varisztorokkal kialakított levezető L–N pólusonként 20 kA névleges és 40 kA maximális levezetőképességet biztosít 8/20 µs áramimpulzus esetén. Az N–PE levezető névleges levezetőképessége 40 kA, maximális levezetőképessége 60 kA.
- T2 típusú túlfeszültség-levezető
- 3+N/PE póluskialakítás
- Négy pólus
- 230 V AC névleges feszültség
- 280 V AC legnagyobb tartós feszültség
- 20 kA névleges levezetőképesség L–N pólusonként
- 40 kA maximális levezetőképesség L–N pólusonként
- 40 kA névleges levezetőképesség N–PE ágon
- 60 kA maximális levezetőképesség N–PE ágon
- 60 kA összesített levezetőképesség
- Legfeljebb 1,3 kV védelmi feszültségszint L–N között
- 1,5 kV kombinált védelmi feszültségszint L–PE között
- 25 ns alatti válaszidő
- Optikai állapotjelzés
- Potenciálmentes távjelző váltóérintkező
- Cserélhető, bepattintható levezetőmodulok
- Dinamikus leválasztóegység
- Rázkódás elleni biztosítás és feszültségkódolás
- TN-, TN-C-S-, TN-S- és TT-hálózathoz
- 35 mm-es DIN-sínes szerelés
- IP20 védettség
- −40 és +80 °C közötti üzemi hőmérséklet
- Halogénmentes, UL 94 V-0 besorolású készülékház
T2 típusú túlfeszültség-védelem
A készülék az EN 61643-11 szerint 2-es típusú, az IEC 61643-11 szerint II. osztályú túlfeszültség-védelmi eszköz. Fő- és alelosztókban használható a túlfeszültség-védelmi potenciálkiegyenlítés részeként.
A póluskialakítás 3+N/PE, ezért három fázisvezető, a nullavezető és a védővezető közötti túlfeszültség-védelmi kapcsolathoz készült. TN-, TN-C-S-, TN-S- és TT-hálózati rendszerben alkalmazható.
Levezetőképesség
Az L–N levezetőágak névleges levezetőképessége pólusonként 20 kA, maximális levezetőképessége pólusonként 40 kA, 8/20 µs hullámalakú áramimpulzus esetén.
Az N–PE levezető névleges levezetőképessége 40 kA, maximális levezetőképessége 60 kA. A készülék összesített levezetőképessége 60 kA.
Védelmi feszültségszintek
Az L–N ág védelmi feszültségszintje legfeljebb 1,3 kV, az L–PE kombinált védelmi feszültségszint 1,5 kV. Az L–N maradékfeszültség 1 kA-es vizsgálóáramnál 0,8 kV, 5 kA-es vizsgálóáramnál 1 kV.
A készülék válaszideje 25 ns alatti.
Moduláris kialakítás és állapotjelzés
A levezetőegységek bepattintható, cserélhető modulokként készülnek. A moduláris rendszer dinamikus leválasztóegységgel és optikai állapotjelzéssel rendelkezik.
A csatlakozás rázkódás elleni védelemmel és feszültségkódolással készül. A kódolás támogatja a megfelelő feszültségű levezetőmodul kiválasztását.
Potenciálmentes távjelzés
Az FS változat potenciálmentes váltóérintkezővel továbbítja a túlfeszültség-védelmi készülék állapotát. A távjelző érintkező kapcsolási teljesítménye váltakozó feszültségnél 230 V és 0,5 A.
Egyenfeszültségnél a távjelző érintkező 230 V mellett 0,1 A, 75 V mellett 0,5 A terheléshez használható. Az FM-kapcsokhoz 0,5–1,5 mm² keresztmetszetű vezeték csatlakoztatható.
DIN-sínes szerelés
A készülék 35 mm-es kalapsínre szerelhető. A főáramköri kapcsok 1,5–35 mm² keresztmetszetű merev vagy hajlékony vezetékek csatlakoztatására alkalmasak. Az előírt meghúzási nyomaték 4 Nm.
A készülék nem tartalmaz beépített előtétbiztosítót. A megengedett legnagyobb hálózatoldali túláramvédelem 160 A gL/gG.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | OBO Bettermann |
| Termékcsalád | V20 |
| Típus | V20-3+NPE+FS-280 |
| Gyártói cikkszám | 5095333 |
| EAN-kód | 4012196163427 |
| Terméktípus | Túlfeszültség-védelmi készülék, SPD |
| SPD besorolás az EN 61643-11 szerint | 2-es típus |
| SPD besorolás az IEC 61643-11 szerint | II. osztály |
| SPD besorolás az UL 1449 szerint | 4. típus |
| Póluskialakítás | 3+N/PE |
| Pólusok száma | 4 |
| Névleges feszültség | 230 V AC, 50/60 Hz |
| Legnagyobb tartós feszültség AC | 280 V |
| Legnagyobb tartós feszültség L–N | 280 V |
| Legnagyobb tartós feszültség N–PE | 255 V |
| Válaszidő | Kevesebb mint 25 ns |
| Állapotjelzés | Optikai |
| Távjelzés | Igen, potenciálmentes váltóérintkező |
| Beépített előtétbiztosító | Nem |
| Legnagyobb előtétbiztosító | 160 A gL/gG |
| Védettség | IP20 |
Levezetési és védelmi adatok
| Tulajdonság | Érték |
|---|---|
| Névleges levezetőképesség, 8/20 µs | 20 kA |
| Névleges levezetőképesség L–N, 8/20 µs | 20 kA |
| Névleges levezetőképesség N–PE, 8/20 µs | 40 kA |
| Maximális levezetőképesség L–N, 8/20 µs | 40 kA |
| Maximális levezetőképesség N–PE, 8/20 µs | 60 kA |
| Összesített levezetőképesség, 8/20 µs | 60 kA |
| Védelmi feszültségszint L–N | Legfeljebb 1,3 kV |
| Kombinált védelmi feszültségszint L–PE | 1,5 kV |
| Korlátozási feszültség L–N, 1 kA-nél | 0,8 kV |
| Korlátozási feszültség L–N, 5 kA-nél | 1 kV |
| Utánfolyóáram-megszakító képesség N–PE | 0,1 kA effektív |
| Zárlati szilárdság 160 A elővédelemnél | 50 kA effektív |
Távjelzési adatok
| Tulajdonság | Érték |
|---|---|
| Távjelző érintkező | Potenciálmentes váltóérintkező |
| Kapcsolási teljesítmény AC | 230 V, 0,5 A |
| Kapcsolási teljesítmény DC | 230 V, 0,1 A vagy 75 V, 0,5 A |
| FM-kapocs vezetéktartománya | 0,5–1,5 mm² |
| FM-kapocs AWG-tartománya | AWG 21–16 |
Csatlakozási és szerelési adatok
| Tulajdonság | Érték |
|---|---|
| Szerelési mód | 35 mm-es DIN-sín |
| Merev vezeték keresztmetszete | 1,5–35 mm² |
| Hajlékony vezeték keresztmetszete | 1,5–35 mm² |
| Csatlakoztatható AWG-méret | AWG 16–2 |
| Meghúzási nyomaték | 4 Nm |
| Legkisebb távolság | 1,5 mm |
Hálózati és környezeti adatok
| Tulajdonság | Érték |
|---|---|
| TN-hálózathoz használható | Igen |
| TN-C-S-hálózathoz használható | Igen |
| TN-S-hálózathoz használható | Igen |
| TT-hálózathoz használható | Igen |
| Üzemi hőmérséklet | −40 és +80 °C között |
| Relatív páratartalom | 5–95% |
| Készülékház anyaga | PA, UL 94 V-0 |
| Halogénmentes | Igen |
| RoHS-konform | Igen |
| Engedélyek | VDE, KEMA, UL, ÖVE |
TOV-feszültségállósági adatok
| Vizsgálati feltétel | Érték |
|---|---|
| L–N, withstand üzemmód, 5 s | 335 V |
| L–N, fail-safe üzemmód, 120 perc | 440 V |
| N–PE, withstand üzemmód, 200 ms | 1200 V |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell a 3+N/PE póluskialakítást, a hálózati rendszert, a 230 V AC névleges feszültséget és a 280 V AC legnagyobb tartós feszültséget.
A készülék nem tartalmaz beépített előtétbiztosítót. A hálózatoldali túláramvédelmet a villamos rendszer jellemzőihez és a 160 A gL/gG megengedett felső értékhez igazodva kell kialakítani.
A túlfeszültség-védelmi eszköz beépítési helyét, bekötési vezetőinek hosszát és keresztmetszetét, elővédelmét, valamint a szükséges védelmi fokozatokat a teljes villamos rendszer túlfeszültség-védelmi kialakításával összehangolva kell meghatározni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen típusú túlfeszültség-védelmi készülék?
Az EN 61643-11 szerint T2 típusú, az IEC 61643-11 szerint II. osztályú SPD.
Milyen póluskialakítással rendelkezik?
3+N/PE póluskialakítású, összesen négy pólussal.
Mekkora a névleges és a legnagyobb tartós feszültsége?
A névleges feszültség 230 V AC, a legnagyobb tartós feszültség pedig 280 V AC.
Mekkora az L–N ágak levezetőképessége?
Az L–N ágak névleges levezetőképessége 20 kA, maximális levezetőképessége 40 kA pólusonként, 8/20 µs vizsgálóimpulzus esetén.
Mekkora az N–PE levezető képessége?
Az N–PE levezető névleges levezetőképessége 40 kA, maximális levezetőképessége 60 kA.
Rendelkezik távjelzéssel?
Igen, potenciálmentes váltóérintkezős távjelzéssel rendelkezik.
Hogyan jelzi a készülék állapotát?
A készülék helyi optikai állapotjelzéssel és potenciálmentes távjelző érintkezővel rendelkezik.
Milyen hálózati rendszerekben használható?
TN-, TN-C-S-, TN-S- és TT-hálózati rendszerekben használható.
Tartalmaz beépített előtétbiztosítót?
Nem. A megengedett legnagyobb hálózatoldali túláramvédelem 160 A gL/gG.
Milyen vezetékméret csatlakoztatható hozzá?
A főáramköri kapcsokhoz 1,5–35 mm² keresztmetszetű merev vagy hajlékony vezeték csatlakoztatható.
Milyen módon szerelhető?
35 mm-es DIN-sínre szerelhető.
Milyen üzemi hőmérsékleten használható?
Az üzemi hőmérséklet −40 és +80 °C közötti lehet.
