OMU System OMC6160HL1 rotációs hajtókar MCCB kompakt megszakítóhoz 150 mm
nettó 10 633 Ft
OMU System OMC6160HL1 rotációs hajtókar MCCB kompakt megszakítóhoz 150 mm
Az ajtóra szerelhető rotációs hajtókar az OMC6-160 kompakt megszakító külső működtetésére szolgál. A 150 mm-es alap tengelyhosszú, kerek fogantyúval kialakított tartozék három állapotjelzést és biztonsági ajtóreteszelési funkciót biztosít.
Gyors termékösszefoglaló
| Márka | OMU System |
| Cikkszám | OMC6160HL1 |
| Terméktípus | Rotációs hajtókar |
| Kompatibilis készülék | OMC6-160 MCCB |
| Fogantyú kialakítása | Kerek |
| Tengelyhossz | 150 mm |
| Ajtóreteszelés | Igen |
Fő előnyök
- Az OMC6-160 MCCB kompakt megszakító külső működtetésére szolgál.
- Ajtóra szerelhető kialakítása lehetővé teszi a megszakító külső kezelését.
- Három egyértelmű állapotjelzést biztosít: KI (OFF), BE (ON) és KIOLDOTT (TRIP).
- Biztonsági ajtóreteszelési funkcióval rendelkezik.
- Kerek fogantyúkialakítással készül.
- 150 mm-es alap tengelyhosszal rendelkezik.
Ideális választás
Ez a hajtókar olyan kapcsolószekrényekhez és elosztóberendezésekhez használható, ahol az OMC6-160 kompakt megszakító a szekrény belsejében helyezkedik el, és a készülék külső, ajtón keresztüli működtetésére van szükség.
Ajánlott felhasználás
- Villamos kapcsolószekrények
- Elosztóberendezések
- Ipari vezérlőszekrények
- Energiaelosztó rendszerek
- Gépészeti és technológiai berendezések
Részletes termékleírás

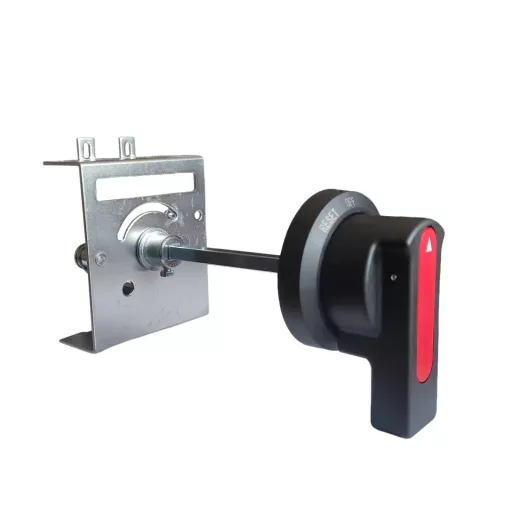

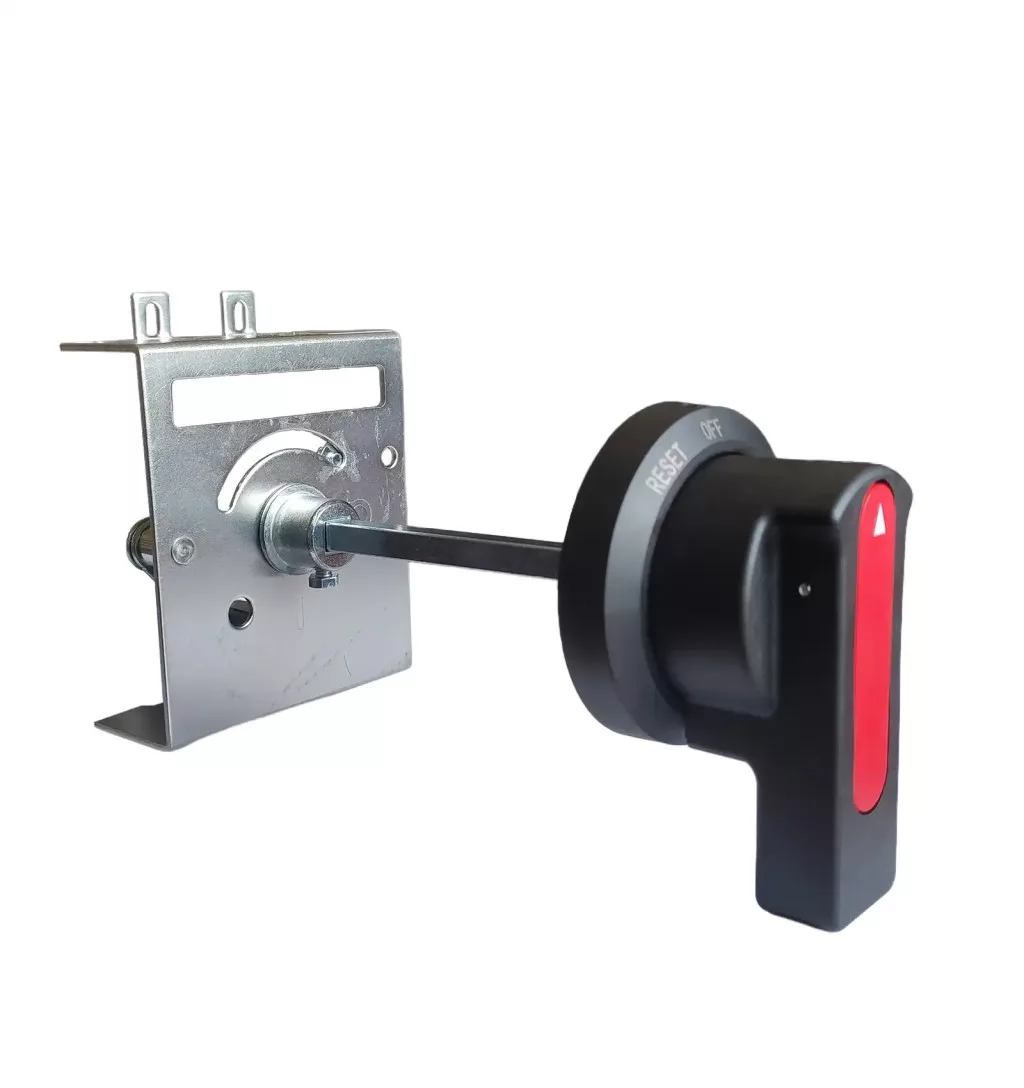

A rotációs hajtókar az OMC6-160 MCCB kompakt megszakító külső működtetésére szolgáló, ajtóra szerelhető tartozék. A kialakítás lehetővé teszi, hogy a megszakító kezelése a villamos szekrény vagy kapcsolóberendezés ajtajának nyitása nélkül történjen.

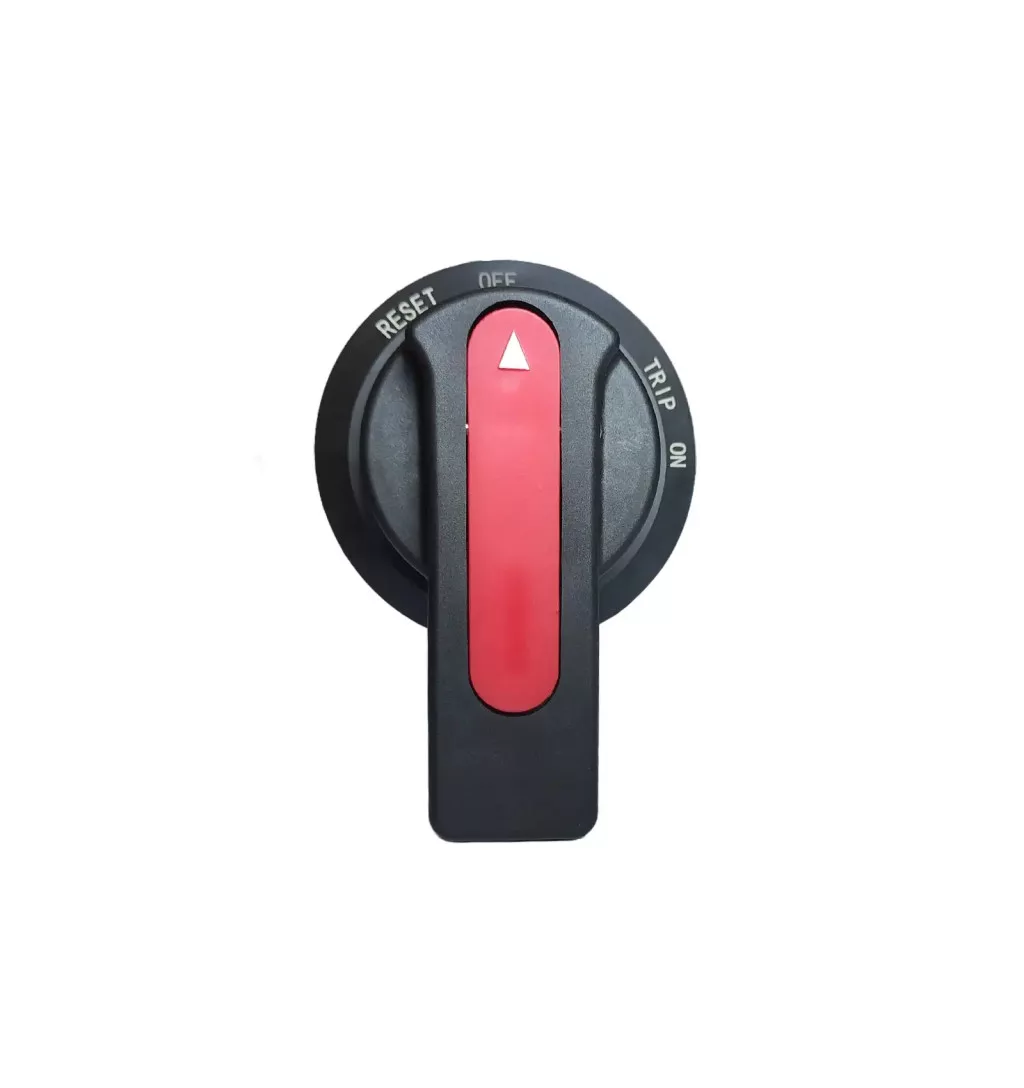

A kerek fogantyú három állapotjelzést jelenít meg: KI (OFF), BE (ON) és KIOLDOTT (TRIP). A hajtókar biztonsági ajtóreteszelési funkcióval rendelkezik, amely megakadályozza a megszakító bekapcsolását nyitott ajtó esetén, valamint az ajtó nyitását bekapcsolt megszakító mellett.

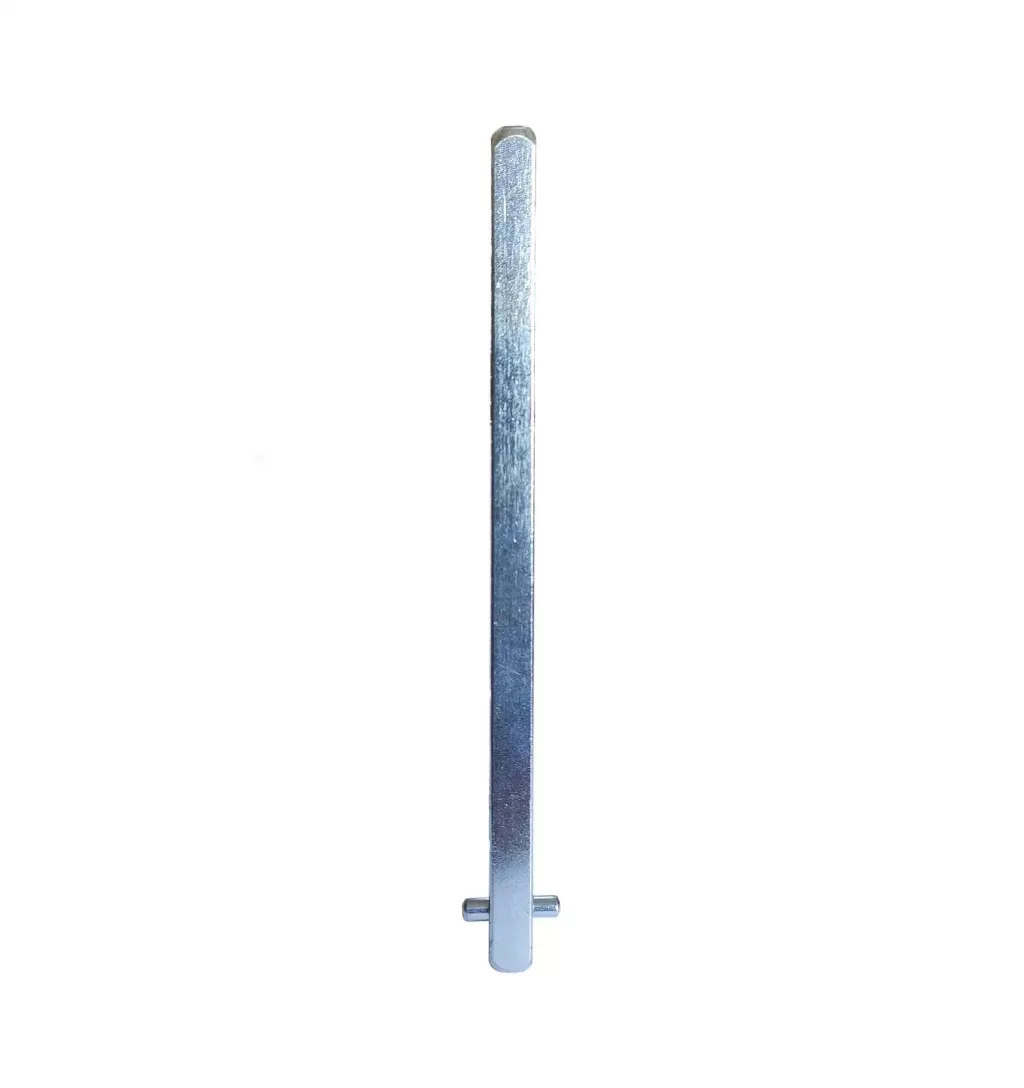

A kivitel 150 mm-es alap tengelyhosszal rendelkezik. A tengely biztosítja a kapcsolatot a kapcsolószekrény ajtajára szerelt kezelőszerv és a szekrény belsejében elhelyezett OMC6-160 kompakt megszakító között.
Műszaki adatok
| Termék típusa | Rotációs hajtókar |
| Cikkszám | OMC6160HL1 |
| Gyártói rendszer | OMU System OMC6 |
| Kompatibilis készülék | OMC6-160 MCCB |
| Fogantyú kialakítása | Kerek |
| Állapotjelzés | KI (OFF) / BE (ON) / KIOLDOTT (TRIP) |
| Tengelyhossz | 150 mm |
| Ajtóreteszelés | Igen |
| Külső működtetés | Igen |
| Ajtóra szerelhető | Igen |

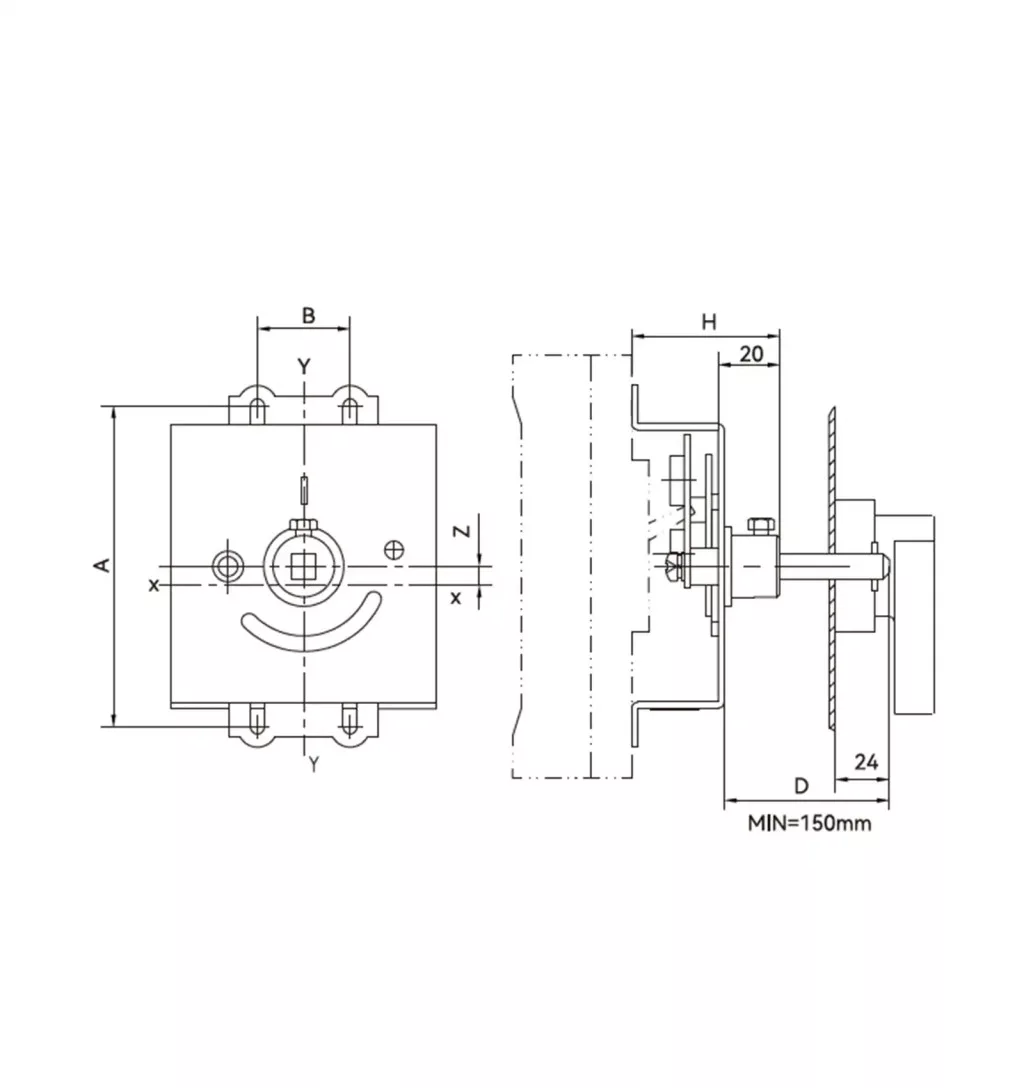

Szerelési méretek
Az OMC6-160 méretű megszakítóhoz megadott szerelési méretek:
| Szerelési méret (A) | 122 mm |
| Szerelési méret (B) | 30 mm |
| Szerelési méret (H) | 58 mm |
| Szerelési méret (Z) | 0 mm |

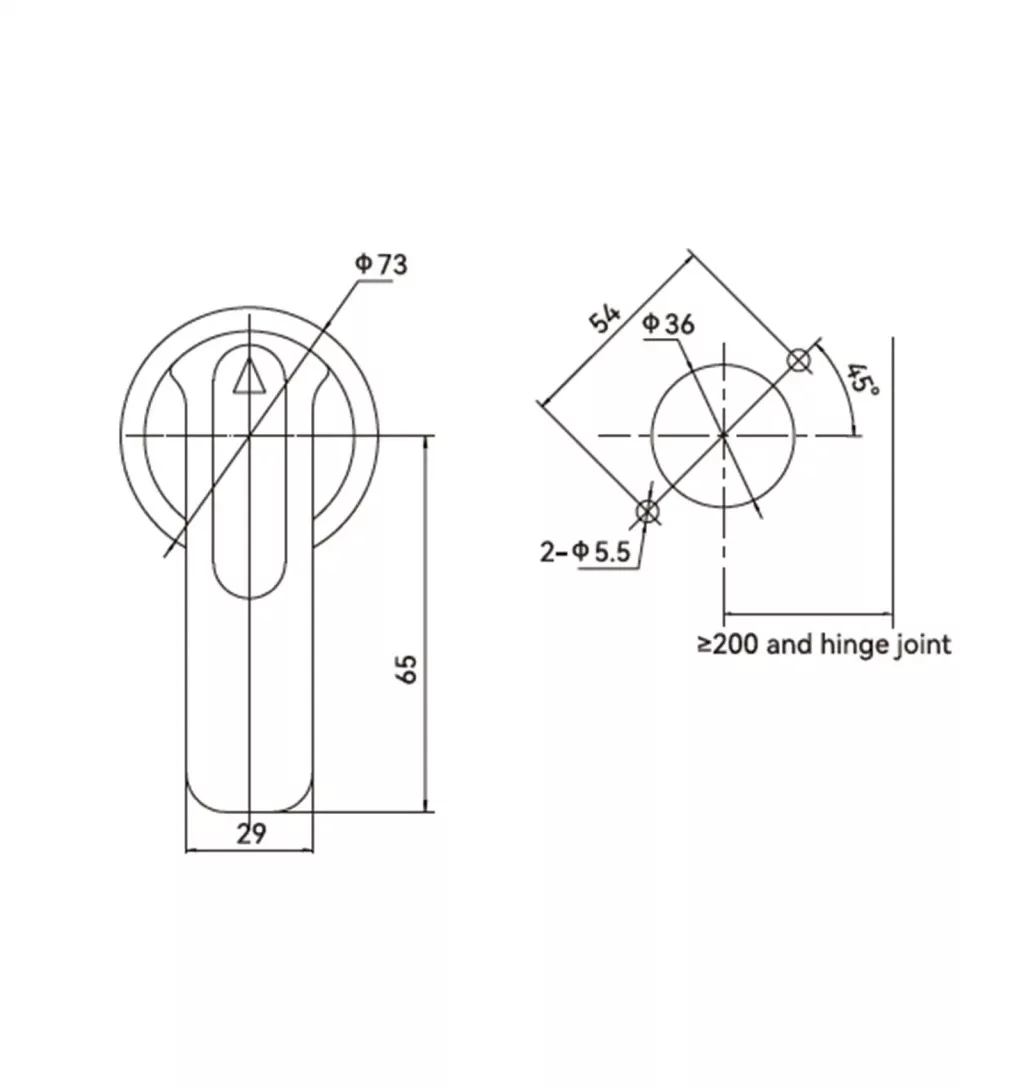

Ajtókivágási méretek
A kerek fogantyús kivitelhez az ajtókivágásnál 65 mm-es A méret, Ø36 mm-es központi furat és 2 db Ø5,5 mm-es rögzítőfurat tartozik. A rögzítőfuratok elhelyezése 45°-os szögben történik.
| A méret | 65 mm |
| Központi furat | Ø36 mm |
| Rögzítőfuratok | 2 db Ø5,5 mm |
| Furatok elhelyezése | 45°-os szögben |
Kompatibilitás
A tartozék az OMC6-160 MCCB kompakt megszakítóhoz kompatibilis.
| Tartozék típusa | OMC6160HL1 |
| Kompatibilis megszakító | OMU System OMC6-160 |
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Melyik megszakítóhoz használható a hajtókar?
Az OMC6-160 MCCB kompakt megszakítóhoz használható.
Mekkora a hajtókar tengelyhossza?
Az alap tengelyhossz 150 mm.
Ajtóra szerelhető a hajtókar?
Igen, a kivitel ajtóra szerelhető és külső működtetésre szolgál.
Milyen állapotjelzéseket mutat a fogantyú?
Három állapotjelzést mutat: KI (OFF), BE (ON) és KIOLDOTT (TRIP).
Rendelkezik ajtóreteszeléssel?
Igen, a hajtókar biztonsági ajtóreteszelési funkcióval rendelkezik.
Milyen fogantyúkialakítású a hajtókar?
A hajtókar kerek fogantyúkialakítású.
Mekkora az ajtó központi furata?
A kerek fogantyús kivitel központi furata Ø36 mm.
