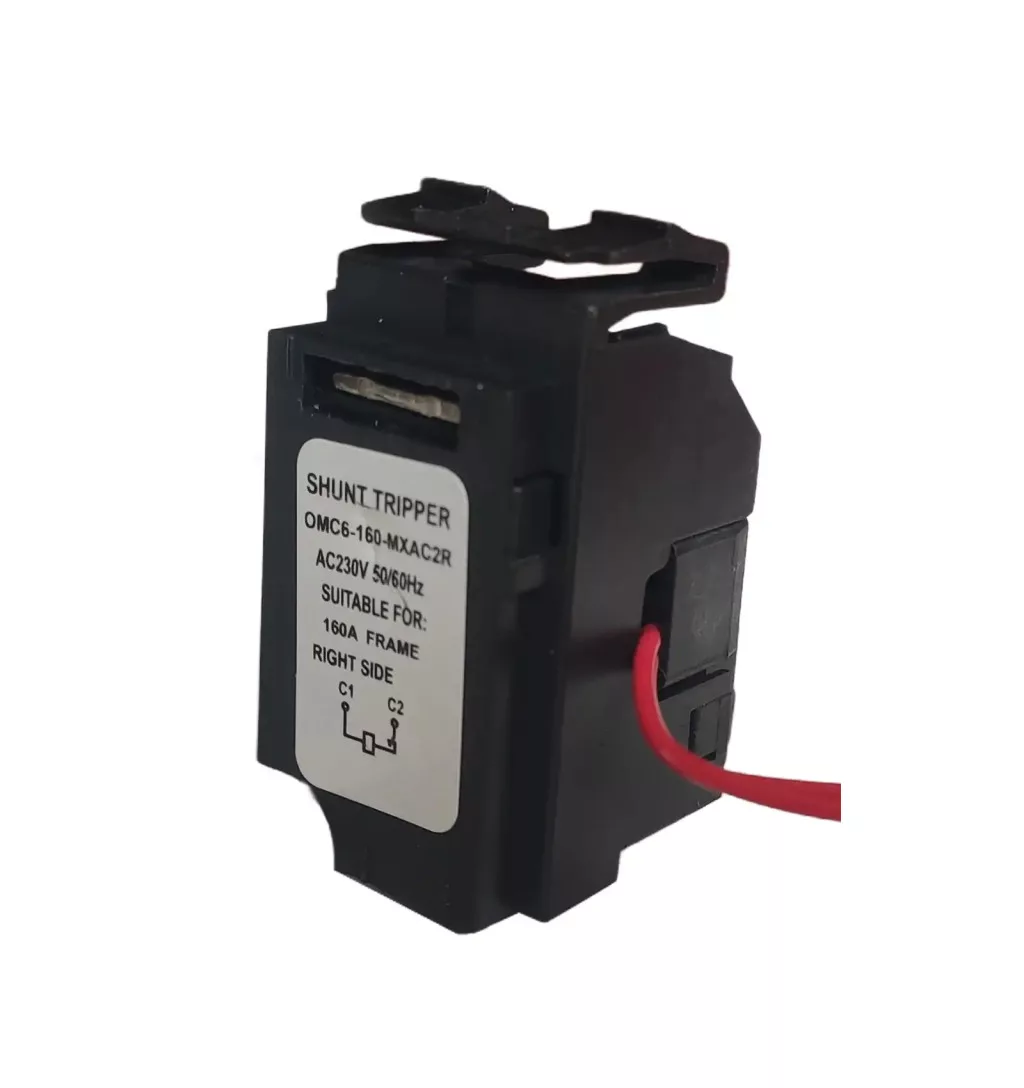

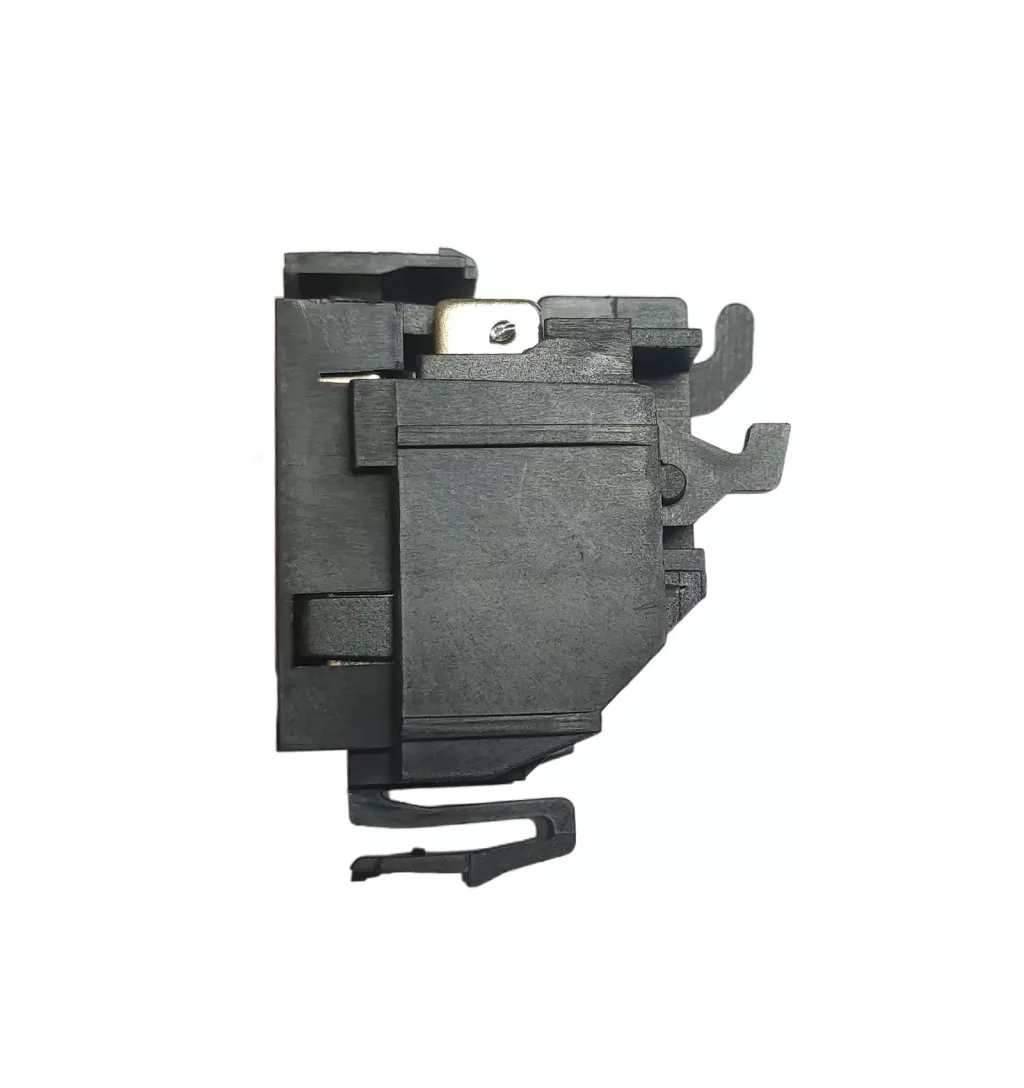

OMU System OMC6160MXAC2R munkaáramú kioldó megszakítóhoz jobb 230V AC

Az OMU System OMC6160MXAC2R munkaáramú kioldó az OMC6 sorozatú, 160 A keretméretű MCCB kompakt megszakítók távoli elektromos kioldására szolgáló, gyárilag szerelt 60 cm hosszú csatlakozóvezetékkel rendelkező kiegészítő. A 230 V AC működtetőfeszültségű MX modul a kompatibilis megszakító jobb oldali beépítési helyére szerelhető. A kioldó a vezérlőáramkörből érkező működtetőfeszültség hatására kioldási parancsot közvetít a megszakító mechanizmusának, így lehetővé teszi a villamos áramkör távoli lekapcsolását. A gyárilag elővezetékezett kialakítás és a 60 cm-es vezeték megkönnyíti a vezérlőáramkör kialakítását és a kapcsolódó vezérlőelemek bekötését. Ipari elosztószekrényekben, gépvezérlési rendszerekben, épületautomatizálási megoldásokban és megfelelően kialakított biztonsági lekapcsolási áramkörökben alkalmazható. A termék nem önálló megszakító, hanem az OMC6 160 A keretméretű kompakt megszakítóhoz tartozó működtető kiegészítő.

Gyors termékösszefoglaló

Fő előnyök

• Távoli megszakítókioldás: a kompatibilis MCCB megszakító működtetése külső vezérlőjel segítségével.
• 230 V AC működtetés: váltakozó feszültségű vezérlőáramkörökhöz kialakított kivitel.
• Gyárilag szerelt csatlakozóvezeték: a kioldó vezetékkel felszerelt kialakításban készül.
• 60 cm hosszú vezeték: a gyári vezeték a vezérlőáramköri bekötéshez használható.
• OMC6 160 A keretmérethez: a megadott OMC6sm kompakt megszakítókhoz illeszkedő kiegészítő.
• Jobb oldali szerelés: a megszakító jobb oldali kiegészítőhelyére tervezett modul.
• 3 és 4 pólusú megszakítókhoz: a megfelelő OMC6sm-160A 3P és 4P modelleknél alkalmazható.
• Vezérlőrendszerbe integrálható: megfelelő kapcsolóelemen keresztül PLC- vagy relés vezérlésből működtethető.
• Biztonsági lekapcsolási alkalmazásokhoz: megfelelő rendszertervezés mellett külső lekapcsolási parancs megvalósításához.
• Elosztószekrénybe építhető: a megszakító tartozékaként, külön főáramköri kapcsolóegység nélkül.
• OMU System kiegészítő: az OMC6 kompakt megszakítócsaládhoz tartozó tartozék.

Ideális választás

Az OMU System OMC6160MXAC2R munkaáramú kioldó olyan villamos rendszerekben használható, ahol az OMC6 160 A keretméretű kompakt megszakítót külső vezérlési pontról kell kioldani. Ipari gépek villamos elosztóiban, üzemviteli vezérlőszekrényekben, automatizált energiaelosztási rendszerekben és épületgépészeti vezérlésekben is alkalmazható. A 60 cm hosszú, gyárilag szerelt csatlakozóvezeték megkönnyíti a kioldó és a vezérlőáramkör közötti bekötés kialakítását. A távoli kioldás lehetőséget ad arra, hogy a vezérlőberendezés lekapcsolási parancsot küldjön a megszakítónak anélkül, hogy a kezelőnek közvetlenül a megszakítót kellene működtetnie. A készülék alkalmazhatóságát minden esetben a megszakító pontos típusa és a teljes vezérlőáramkör követelményei határozzák meg.

Ajánlott felhasználás

• OMC6sm-160A MCCB kompakt megszakítók távoli elektromos kioldásához.
• Ipari vezérlő- és energiaelosztó szekrényekben.
• Gépek és technológiai berendezések lekapcsolási vezérlőáramköreiben.
• PLC-vel vagy vezérlőrelével kiadott távkioldási parancsokhoz.
• Épületautomatizálási és központi energiagazdálkodási rendszerekben.
• Megfelelően tervezett vészleállítási és biztonsági lekapcsolási rendszerek részeként.
• Az előírt feltételeknek megfelelő tűzvédelmi vezérlőáramkörökben.
• Olyan vezérlőszekrényekben, ahol a 60 cm hosszú gyári csatlakozóvezeték felhasználható a bekötéshez.

Részletes termékleírás

Munkaáramú kioldó (MX) működés: Az OMC6160MXAC2R a kompakt megszakítókhoz alkalmazható munkaáramú kioldó. Működésének alapja, hogy a megfelelő működtetőfeszültség rákapcsolásakor a kioldó elektromágneses működtetése kioldási parancsot ad a csatlakoztatott megszakító mechanizmusának. Ennek hatására a megszakító főérintkezői nyitnak, és a védett áramkör lekapcsolódik.

Gyárilag elővezetékezett kivitel: Az OMU System OMC6160MXAC2R munkaáramú kioldó vezetékkel szerelt kivitelben készül. A modulhoz tartozó gyári csatlakozóvezeték a vezérlőáramkör bekötésére szolgál, így a kioldó elektromos csatlakoztatása a gyártó által kialakított vezetékes kivezetésen keresztül történik. A vezetéket a villamos elosztó vagy vezérlőszekrény előírásainak megfelelően kell elvezetni és csatlakoztatni.

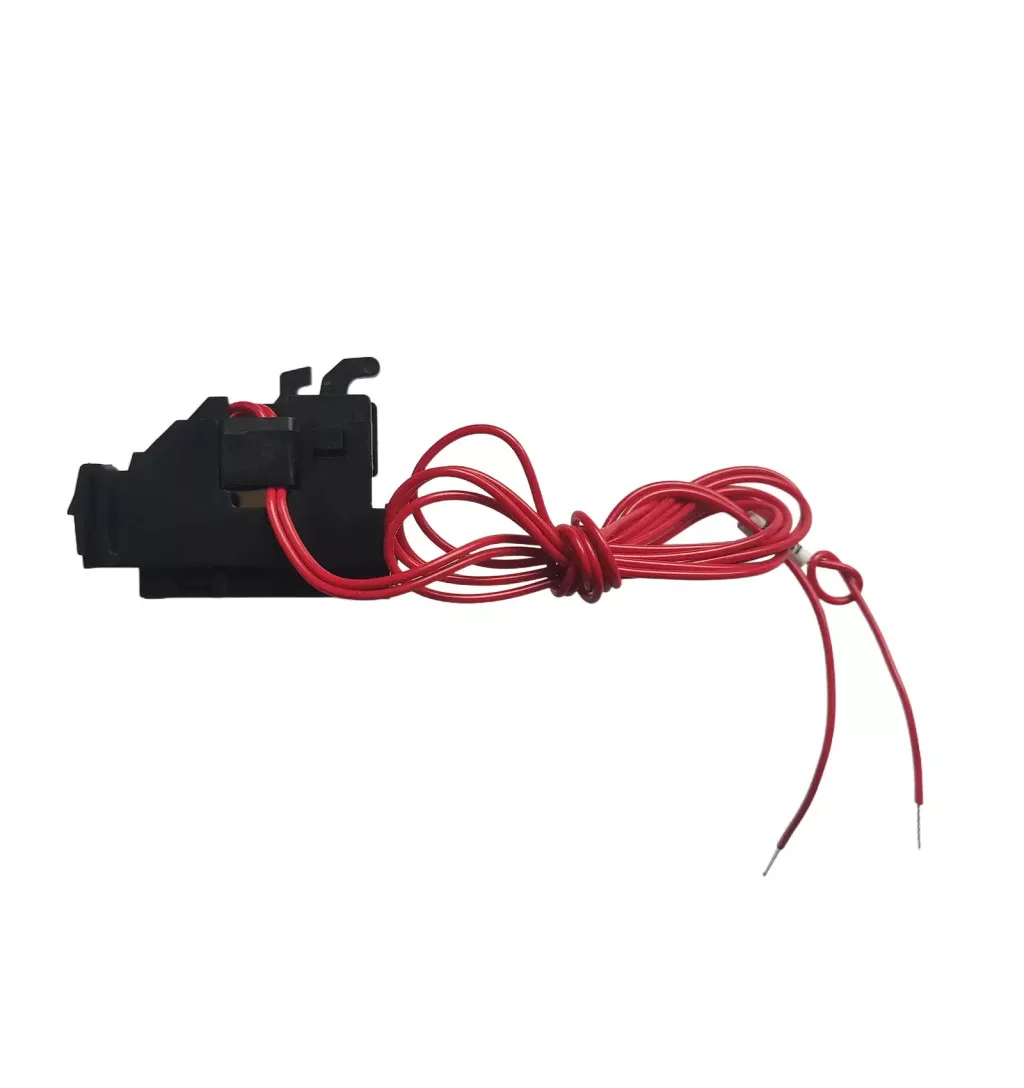

60 cm hosszú csatlakozóvezeték: A kioldó gyárilag szerelt vezetékének hossza 60 cm. Ez a méret a modulból kivezetett csatlakozóvezeték hosszát jelöli, nem a kioldó fizikai méretét. A vezeték elvezetésekor biztosítani kell a mechanikai sérülésekkel szembeni védelmet, a vezeték megfelelő rögzítését és a vezérlőáramkör kialakítására vonatkozó szerelési követelmények betartását.

230 V AC vezérlőfeszültség: A termék névleges működtetőfeszültsége 230 V AC. A kioldó vezérlőáramkörének kialakításakor biztosítani kell az alkalmazott feszültségforrás megfelelőségét és a gyártói bekötési feltételeket. A 230 V AC a kioldó működtetőfeszültsége; nem a megszakító főáramköri névleges feszültsége és nem a modul kapcsolási teljesítménye.

OMC6 160 A keretméretű megszakítókhoz: A kioldó az OMC6 sorozat 160 A keretméretű MCCB kompakt megszakítóihoz készült. A 160 A a kompatibilis megszakító keretméretét jelöli, nem a munkaáramú kioldó áramterhelhetőségét. A megfelelő megszakító kiválasztásakor a keretméret mellett ellenőrizni kell a készülék gyártói típusát, pólusszámát és a belső tartozékhely kialakítását is.

Jobb oldali beépítés: Az OMC6160MXAC2R változat a kompatibilis megszakító jobb oldalára szerelhető. A jobb oldali kivitel lényeges kiválasztási paraméter: a megszakító tartozékhelyének elhelyezkedése és a kioldómechanizmussal történő kapcsolata meghatározza a modul beépíthetőségét. Más oldali vagy eltérő keretméretű kioldót nem szabad automatikusan helyettesítő termékként kezelni.

Három- és négypólusú OMC6sm megszakítók: A megadott alkalmazási kör az OMU System OMC6sm-160A 3P és OMC6sm-160A 4P kompakt megszakítókra terjed ki. A pólusszám a megszakító főáramköri kialakítását jelöli. A megfelelő tartozék beépítése előtt ellenőrizni kell a konkrét megszakító termékazonosítóját és tartozékcsatlakozási lehetőségeit.

Távoli lekapcsolás vezérlőrendszerből: Az MX kioldó lehetővé teszi, hogy a megszakító ne kizárólag helyi, mechanikus működtetéssel legyen lekapcsolható. A vezérlési parancs érkezhet relés vezérlőáramkörből, PLC-kimenethez illesztett kapcsolóelemtől, központi lekapcsolóegységtől vagy más, a vezérlőfeszültség kapcsolására alkalmas berendezéstől. A gyárilag szerelt 60 cm-es vezeték a kioldó és a külső vezérlőáramkör csatlakoztatását teszi lehetővé. Az alkalmazott vezérlőelem villamos terhelhetőségét és az esetleges vezérlőimpulzus időtartamát a kioldó tényleges gyártói követelményeihez kell illeszteni.

Vészleállítási rendszerekben: A munkaáramú kioldó alkalmas lehet külső lekapcsolási parancs végrehajtására megfelelően kialakított gépvezérlési vagy vészleállítási rendszerben. Fontos, hogy az MX kioldó működése a működtetőfeszültség rendelkezésre állásától függ. Önmagában nem helyettesít biztonsági relét, biztonsági vezérlőt, feszültségcsökkenési kioldót vagy a vonatkozó biztonsági követelmények szerinti teljes lekapcsolási rendszert.

Tűzvédelmi és épületautomatizálási vezérlések: A munkaáramú kioldó megfelelő rendszerterv alapján alkalmazható központi lekapcsolási funkció kialakításához is. Tűzvédelmi vagy életvédelmi célú alkalmazásnál a teljes vezérlőrendszernek, a megszakítónak, a tápellátásnak és a kábelezésnek meg kell felelnie az adott rendszerre vonatkozó előírásoknak. A kioldó önmagában nem jelent tűzvédelmi tanúsítást a teljes berendezés számára.

A munkaáramú és a feszültségcsökkenési kioldó különbsége: Az MX munkaáramú kioldó a vezérlőfeszültség rákapcsolásakor működik. Ezzel szemben az MN jelölésű feszültségcsökkenési kioldó eltérő működési elvet alkalmaz, és a vezérlőfeszültség megszűnéséhez vagy csökkenéséhez kapcsolódó kioldási funkciót lát el. A két tartozéktípus nem felcserélhető.

Nem helyettesíti a megszakító védelmi funkcióit: A munkaáramú kioldó nem önálló túlterhelés- vagy zárlatvédelmi eszköz. A túláramvédelmet és a főáramköri kapcsolást a hozzá tartozó MCCB kompakt megszakító biztosítja. Az OMC6160MXAC2R a megszakító működtetését kiegészítő távoli kioldási feladatot látja el.

Beépítés és csatlakoztatás: A tartozékot a kompatibilis OMC6 160 A keretméretű megszakító jobb oldali kiegészítőhelyére kell beépíteni. A gyárilag szerelt 60 cm hosszú csatlakozóvezetéket a vezérlőáramkör kapcsolási rajzának megfelelően kell csatlakoztatni. A modul mechanikus rögzítését, vezérlővezetékeinek bekötését és a megszakítóval való működését a gyártói szerelési előírások alapján kell ellenőrizni. A szerelés előtt a főáramkört és a vezérlőáramkört is feszültségmentesíteni kell, a visszakapcsolás lehetőségét ki kell zárni.

Üzembe helyezés és működésellenőrzés: A beépítést követően ellenőrizni kell, hogy a kioldó a megfelelő vezérlési parancsra működteti-e a megszakító mechanizmusát. A próba során vizsgálni kell a távoli lekapcsolási funkciót, a 60 cm hosszú csatlakozóvezeték megfelelő bekötését, a vezérlőáramkör kialakítását és a megszakító visszakapcsolási feltételeit. A próbaüzemet az érintett berendezés üzembiztonsági és munkavédelmi követelményei szerint kell végrehajtani.

Műszaki jellemzők

Működtetési és vezérlési adatok

Kompatibilis megszakítók

A kompatibilitási adatok a megadott OMC6sm-160A megszakítóváltozatokra vonatkoznak. Megrendelés és beszerelés előtt a megszakító pontos típuskódját és a jobb oldali tartozékhelyet ellenőrizni kell.

Szerelési és biztonsági tudnivalók

Az OMU System OMC6160MXAC2R munkaáramú kioldót kizárólag megfelelő OMC6 160 A keretméretű kompakt megszakítóba, annak jobb oldali tartozékhelyére szabad beszerelni. A gyárilag szerelt, 60 cm hosszú vezetéket a vezérlőáramkör kapcsolási rajzának megfelelően kell bekötni. A 230 V AC vezérlőáramkört a gyártói kapcsolási előírások és a villamos berendezés terve szerint kell kialakítani. Az MX kioldóhoz kapcsolt külső nyomógomb, relé, PLC-interfész vagy vészleállítási vezérlés kiválasztásakor figyelembe kell venni a kapcsolóelem és a vezérlőáramkör tényleges műszaki követelményeit. A készülék szerelése előtt a főáramkört és a vezérlőáramkört egyaránt feszültségmentesíteni kell. A beépítést és az üzembe helyezési próbát megfelelő villamos szakképesítéssel rendelkező szakember végezze. A kioldó nem helyettesíti a megszakító túláramvédelmét, és önmagában nem biztosít feszültségkimaradáskor automatikus lekapcsolási funkciót.
