OMU System OMC6160OF21L segédérintkező bal oldali 2NC+2NO 400V AC 0,3A

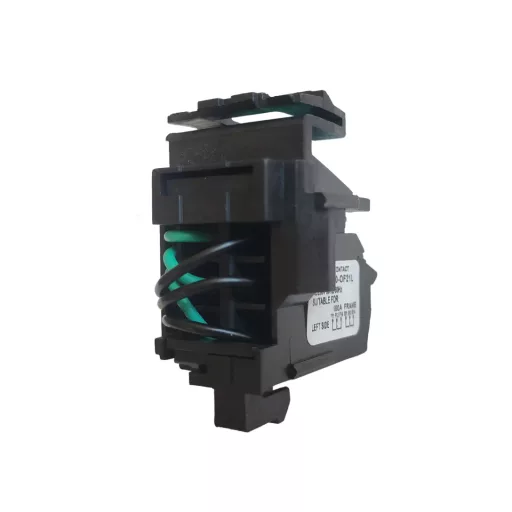

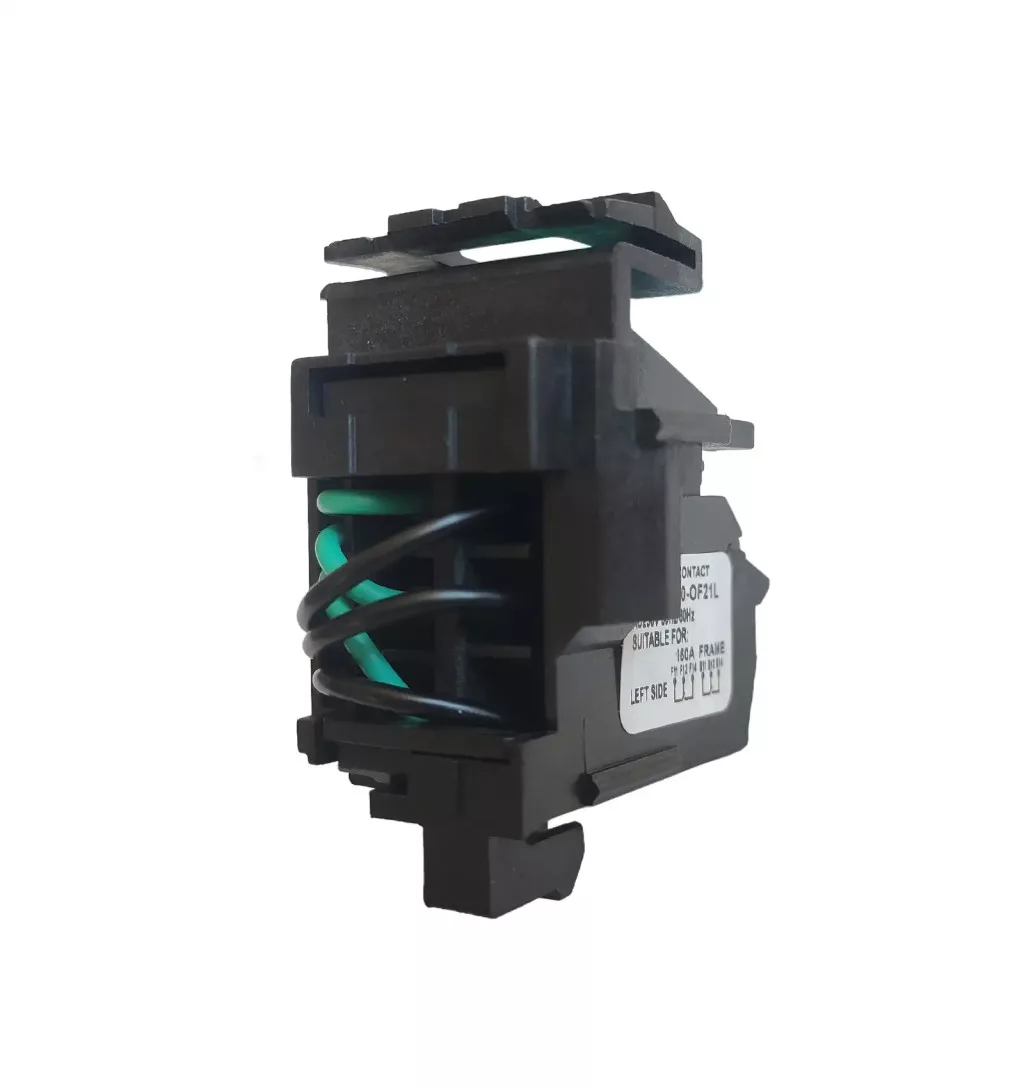

Az OMU System OMC6160OF21L segédérintkező az OMC6 sorozat 160 A keretméretű MCCB kompakt megszakítóinak kapcsolási állapotát továbbítja jelző-, vezérlő- és felügyeleti rendszerek felé. A bal oldali beépítésű, előre vezetékezett OF modul 2NC+2NO érintkezőfunkcióval rendelkezik, és a megfelelő OMC6sm-160A hárompólusú és négypólusú megszakítókhoz használható. Az előre kivezetett vezetékek hossza 60 cm. AC-15 használati kategóriában, 400 V AC mellett 0,3 A kapcsolási árammal alkalmazható.

Gyors termékösszefoglaló

Fő előnyök

• Távoli állapot-visszajelzés: az MCCB megszakító BE/KI állapotának továbbítása jelző- és felügyeleti rendszerekhez.
• 2NC+2NO érintkezőfunkció: két nyitó és két záró érintkezőfunkció több visszajelző áramkör kialakításához.
• Bal oldali kivitel: az OMC6sm-160A megszakítók megfelelő bal oldali tartozékhelyére.
• 3P és 4P kompatibilitás: a megadott három- és négypólusú 160 A-es megszakítóváltozatokhoz.

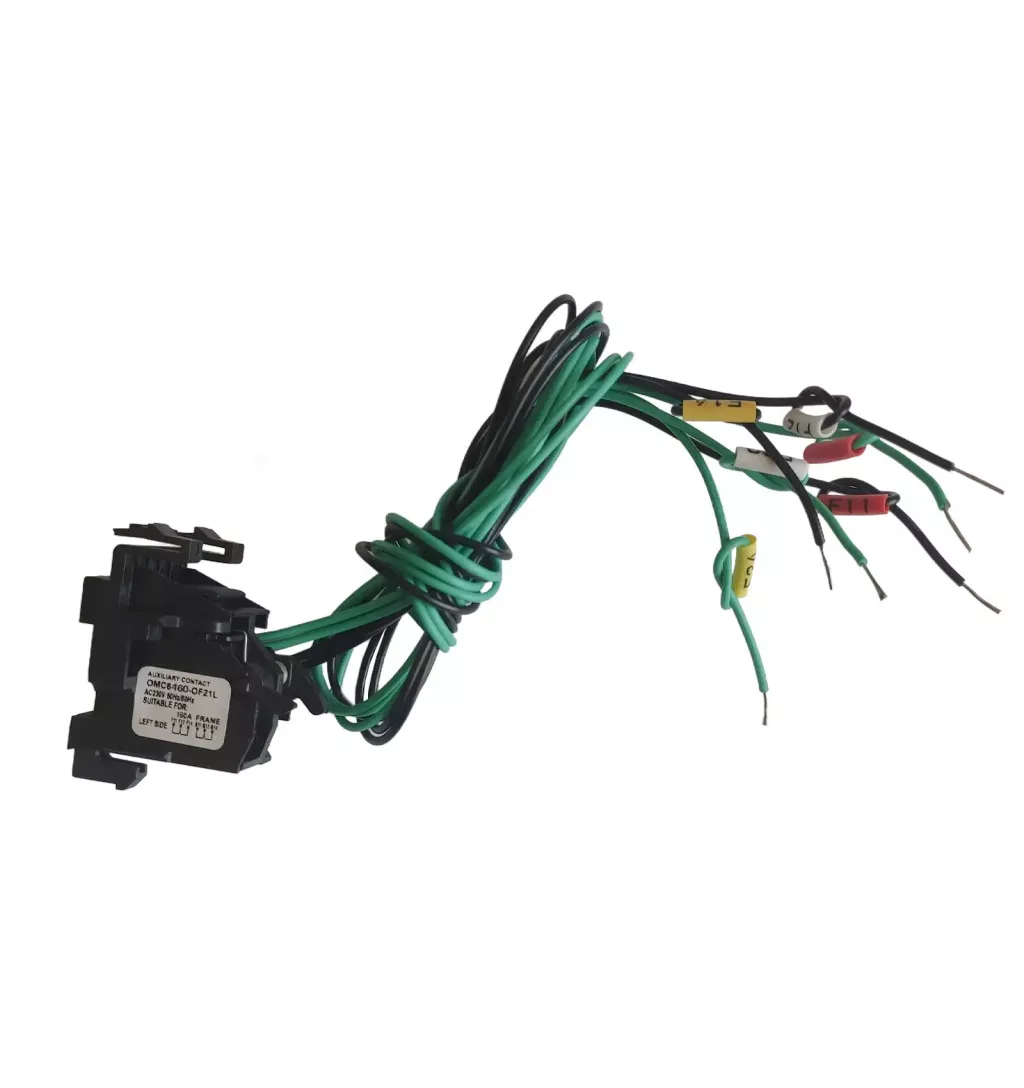

• Előre vezetékezett kialakítás: 60 cm hosszú vezetékekkel a jelző- és vezérlőáramkörök csatlakoztatásához.
• AC-15 és DC-13 használati kategória: váltakozó és egyenáramú vezérlőáramkörökhöz meghatározott terhelhetőséggel.
• PLC- és épületfelügyeleti integráció: megfelelő digitális bemenetekhez és jelzőáramkörökhöz alkalmazható.
• Kompakt méret: 37 mm hosszúság, 47 mm magasság és 22 mm szélesség.

Ideális választás

Az OF segédérintkező olyan ipari vagy épületvillamossági elosztóberendezésekhez megfelelő kiegészítő, ahol egy 160 A keretméretű OMC6sm megszakító kapcsolási helyzetét távolról is ellenőrizni kell. A segédérintkezők felhasználhatók helyi jelzőlámpás visszajelzéshez, PLC digitális bemenethez vagy felügyeleti rendszerhez, feltéve, hogy a csatlakoztatott jelzőáramkör megfelel a modul villamos terhelhetőségének. A 60 cm hosszú csatlakozóvezetékek segítséget nyújtanak a szekrényen belüli vezetékút megtervezéséhez.

Ajánlott felhasználás

• OMC6sm-160A kompakt megszakítók állapot-visszajelzése.
• Hárompólusú és négypólusú MCCB megszakítókat tartalmazó kapcsolóberendezések.
• PLC digitális bemenetek és automatizálási vezérlők állapotjelzése.
• Épületfelügyeleti és ipari energiaelosztási rendszerek.
• Helyi jelzőlámpák és központi állapotkijelzők.
• Több jelző- és felügyeleti kör kialakítása a két érintkezőcsoport segítségével.

Részletes termékleírás

OF állapotjelző funkció: A segédérintkező az OMC6 kompakt megszakító mechanikus kapcsolási állapotát követi, és a megszakító BE/KI helyzetéről külön jelzőáramkörön keresztül szolgáltat információt. Nem a főáramkör megszakítására készült, és nem használható a megszakító mechanikus vagy motoros működtetésére.

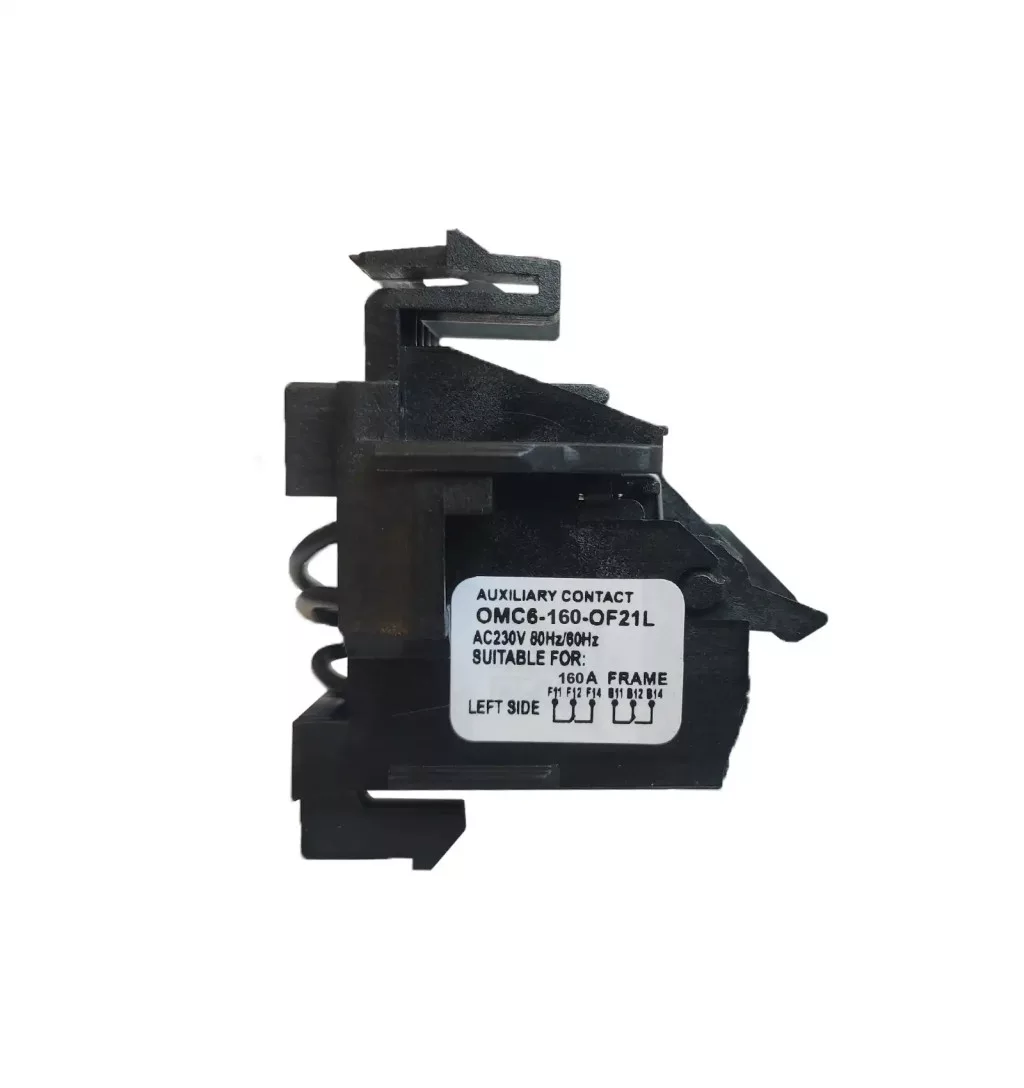

2NC+2NO érintkező-kialakítás: A modul két váltóérintkező-csoporton keresztül két nyitó és két záró érintkezőfunkciót biztosít. Az első csoport F11, F12 és F14, a második F21, F22 és F24 jelölésű csatlakozási pontokból áll. A két csoport lehetőséget ad külön jelző- és felügyeleti áramkörök kialakítására.

Bekapcsolt állapot: A megadott működési leírás szerint ON állapotban az F12–F11 és az F22–F21 érintkezőpár zár, az F14–F11 és az F24–F21 érintkezőpár nyit. A jelzőáramkör kialakításánál az adott rendszerhez szükséges érintkezőállapotot kell kiválasztani.

Kikapcsolt vagy kioldott állapot: OFF/TRIP állapotban az F14–F11 és az F24–F21 érintkezőpár zár, az F12–F11 és az F22–F21 érintkezőpár nyit. Az OF segédérintkező az OFF és TRIP helyzet között nem ad önálló hibakioldás-megkülönböztetést; ehhez külön erre szolgáló jelzőfunkció szükséges.

Villamos adatok: A névleges termikus áram (Ith) 3 A. AC-15 használati kategóriában a kapcsolási áram 400 V AC mellett 0,3 A, DC-13 használati kategóriában 220 V DC mellett 0,15 A. Az adatlap 50 Hz frekvenciát ad meg. A 3 A termikus áram nem tévesztendő össze a meghatározott feszültségre és használati kategóriára megadott kapcsolási árammal.

Bal oldali szerelés: A modul a kompatibilis OMC6sm-160A kompakt megszakítók bal oldali tartozékhelyére készült. Az előre vezetékezett kivitel megkönnyítheti a jelzővezetékek elvezetésének tervezését. A vezetékek hossza 60 cm. A tényleges beszereléskor a megszakító pontos gyári kivitelét, a szabad tartozékhelyet és a modul vezetékjelöléseit ellenőrizni kell.

Kompatibilis megszakítók: A megadott kompatibilitás az OMU System OMC6sm-160A hárompólusú (3P) és négypólusú (4P) MCCB kompakt megszakítóira vonatkozik. A 160 A-es keretméret a megszakító méretosztályát azonosítja, nem a segédérintkező megengedett kapcsolási áramát. Más keretméretű OMC6 megszakítókhoz külön megfelelő tartozékot kell választani.

Rendszerintegráció: A segédérintkező állapotjele ipari PLC-kkel, vezérlőszekrényekkel és épületfelügyeleti rendszerekkel használható. A csatlakoztatott bemenet jellemzőit, a rendelkezésre álló jelzőfeszültséget és a megengedett kapcsolási terhelést össze kell hangolni. A segédérintkezőt nem szabad a megszakító főáramkörének áramával terhelni.

Készülékméretek és vezetékek: A modul hosszúsága 37 mm, magassága 47 mm, szélessége 22 mm. Az előre kivezetett vezetékek hossza 60 cm. A szállítási tömeg 0,040 kg. A vezetékhossz a csatlakozóvezetékekre vonatkozik, nem a készülékház méretére.

Műszaki jellemzők

Villamos és csatlakozási adatok

Készülékméretek és vezetékek

Kompatibilitás

Az OMC6160OF21L segédérintkező a megadott kompatibilitási adatok alapján az OMU System OMC6sm-160A hárompólusú (3P) és négypólusú (4P) MCCB kompakt megszakítóinak bal oldali tartozékhelyére készült. A felszerelés előtt ellenőrizni kell a megszakító pontos típusát, kivitelét és a tartozékhely elérhetőségét. A 160 A-es keretméret nem azonos a segédérintkező 3 A termikus áramával vagy 400 V AC mellett megadott 0,3 A kapcsolási áramával.
