OMU System OMC6160SD1L távkijelző megszakítóhoz bal 400V AC 0,3A

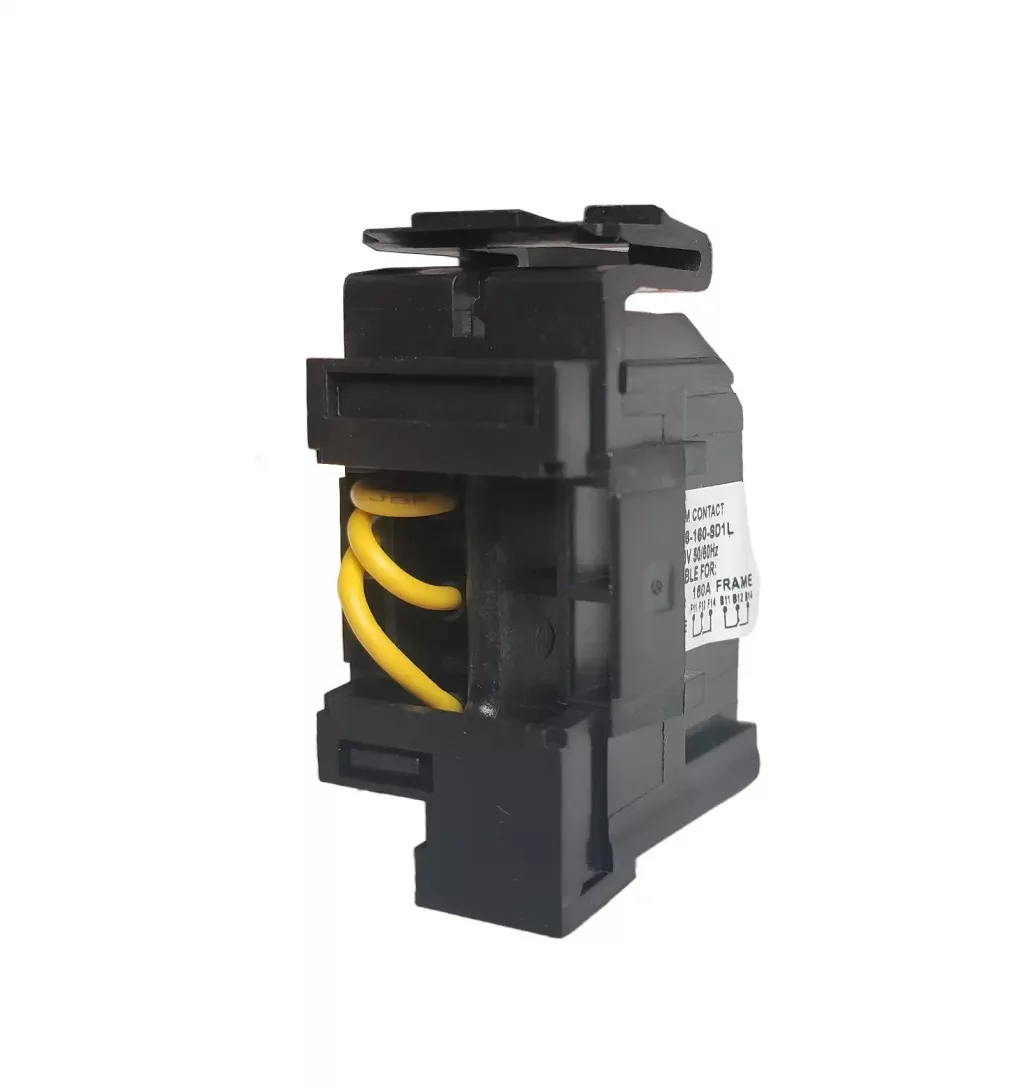

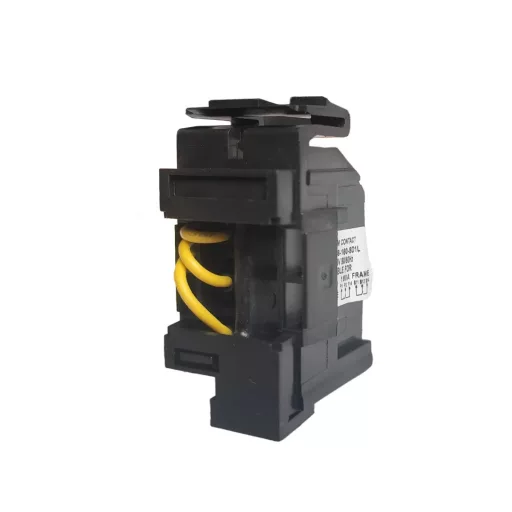

Az OMU System OMC6160SD1L távkijelző az OMC6 sorozatú, 160 A keretméretű MCCB kompakt megszakítókhoz készült SD kioldásjelző segédérintkező. Feladata a megszakító kioldott állapotának elektromos visszajelzése, amely továbbítható PLC-hez, épületfelügyeleti rendszerhez, jelzőlámpához vagy más alkalmas jelző- és felügyeleti berendezéshez. A modul a kompatibilis megszakító bal oldali tartozékhelyére szerelhető, és gyárilag szerelt, 60 cm hosszú csatlakozóvezetékkel rendelkezik. A jelzőérintkező névleges termikus árama 3 A, AC-15 és DC-13 használati kategóriában alkalmazható, névleges kapcsolási árama 400 V AC feszültségen 0,3 A, 220 V DC feszültségen pedig 0,15 A. A B11, B12 és B14 jelölésű érintkezők kapcsolási állapota a megszakító normál és kioldott állapota között változik. A távkijelző nem munkaáramú kioldó, nem kapcsolja le önállóan a megszakítót, hanem a kioldás bekövetkezéséről biztosít távoli visszajelzést.

Gyors termékösszefoglaló

Fő előnyök

• Távoli kioldásjelzés: a kompakt megszakító kioldott állapotáról elektromos visszajelzést biztosít.
• SD riasztóérintkező: a megszakító kioldásakor a segédérintkező állapota megváltozik.
• Bal oldali beépítés: a kompatibilis OMC6sm-160A megszakító bal oldali tartozékhelyére készült.
• 60 cm hosszú gyári vezeték: a jelzőáramkör bekötésére szolgáló, előre szerelt csatlakozóvezeték.
• 400 V AC mellett 0,3 A kapcsolási áram: az AC-15 használati kategóriához megadott érintkezőterhelhetőség.
• 220 V DC mellett 0,15 A kapcsolási áram: a DC-13 használati kategóriához megadott érintkezőterhelhetőség.
• 3 A névleges termikus áram: a jelzőérintkező Ith műszaki értéke.
• Váltóérintkezős működés: a B11 közös ponthoz a megszakító állapotától függően a B12 vagy a B14 érintkező kapcsolódik.
• PLC-rendszerekhez illeszthető: a jelzőérintkező alkalmas a megfelelően méretezett digitális bemeneti vagy relés jelzőáramkör működtetésére.
• Hibafelügyelethez: a kioldás ténye továbbítható felügyeleti rendszer, jelzőlámpa vagy riasztási logika felé.

Ideális választás

Az OMU System OMC6160SD1L távkijelző olyan ipari villamos elosztó- és vezérlőberendezésekhez használható, ahol fontos a 160 A keretméretű OMC6sm kompakt megszakító kioldási állapotának távoli felismerése. A jelzőérintkező lehetővé teszi, hogy az üzemeltető egy PLC-bemeneten, központi felügyeleti rendszeren vagy jelzőlámpán keresztül értesüljön a megszakító kioldásáról. A bal oldali beépítésű modul gyárilag szerelt, 60 cm hosszú csatlakozóvezetékkel rendelkezik, amely megkönnyíti a jelzőáramkör csatlakoztatását. A készülék különösen hasznos olyan rendszerekben, ahol több kompakt megszakító kioldásának felügyelete történik egy központi vezérlőszekrényből.

Ajánlott felhasználás

• OMU System OMC6sm-160A 3P kompakt megszakítók kioldásjelzéséhez.
• OMU System OMC6sm-160A 4P kompakt megszakítók kioldásjelzéséhez.
• Ipari elosztószekrények távoli hibajelzéséhez.
• PLC digitális bemeneteihez illesztett állapotfelügyelethez.
• Épületfelügyeleti és energiaelosztás-felügyeleti rendszerekhez.
• Megszakítókioldást jelző lámpák és riasztási áramkörök kialakításához.
• Gépvezérlő szekrények megszakítóhiba-visszajelzéséhez.
• Üzemeltetési és karbantartási eseményjelzések továbbításához.

Részletes termékleírás

SD kioldásjelző segédérintkező: Az OMC6160SD1L a kompakt megszakító kioldott állapotát jelző elektromos kiegészítő. Az SD jelölés a kioldásjelzési funkciót azonosítja. A jelzőérintkező állapota a megszakító kioldásakor változik meg, lehetővé téve az esemény külső megjelenítését. A távkijelző nem végez önálló túláramvédelmet, és nem helyettesíti a megszakító kioldómechanizmusát.

Eltérés az általános állapotjelző érintkezőtől: Az SD távkijelző a megszakító kioldásának jelzésére szolgál. Nem azonos egy olyan általános ON/OFF segédérintkezővel, amely a megszakító minden be- és kikapcsolását követi. Az SD kapcsolási állapotai alapján különbség tehető a normál, kézzel kapcsolt állapotok és a kioldott (TRIP) állapot között.

Bal oldali szerelés: A termék az OMC6 160 A keretméretű kompakt megszakítók bal oldali tartozékhelyére készült. A megfelelő beépítési oldal fontos a mechanikai illeszkedés és az állapotjelző működés szempontjából. A bal oldali OMC6160SD1L nem tekinthető automatikusan felcserélhetőnek más beépítési oldalra vagy más keretméretre tervezett tartozékkal.

Gyárilag szerelt vezetékes kivitel: Az OMC6160SD1L távkijelző vezetékkel együtt kerül forgalomba. Az előre szerelt csatlakozóvezeték a jelzőérintkező külső vezérlő- vagy felügyeleti áramkörbe kötésére szolgál. A szerelés során a vezetékeket az adott elosztószekrény kapcsolási rajza és a jelzőáramkör műszaki követelményei szerint kell csatlakoztatni.

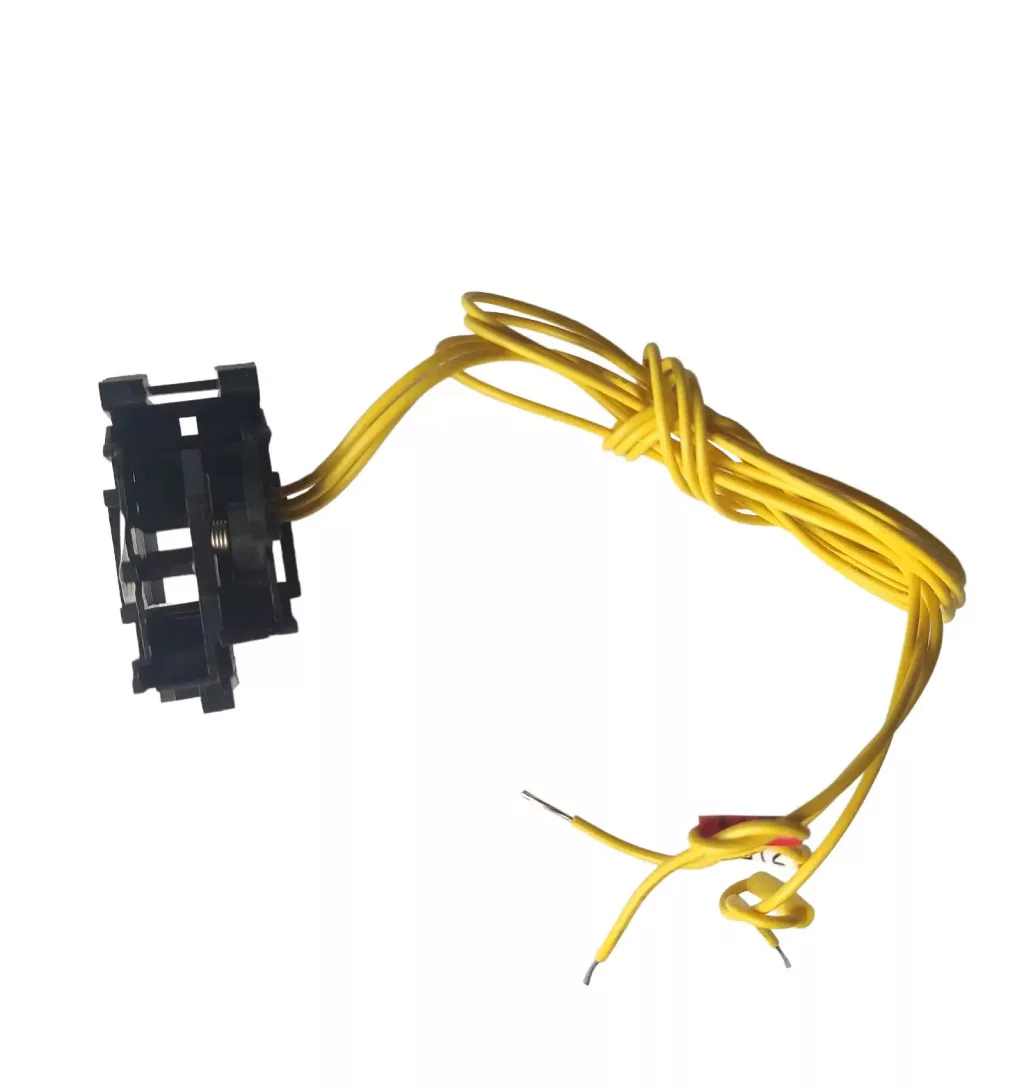

60 cm hosszú csatlakozóvezeték: A távkijelző gyárilag szerelt csatlakozóvezetékének hossza 60 cm. Ez a vezeték hossza, nem a megszakító vagy a jelzőmodul készülékmérete. A vezeték elvezetésekor gondoskodni kell a megfelelő rögzítésről, a mechanikai sérülések elkerüléséről és a megszakító mozgó elemeitől történő biztonságos elhelyezésről.

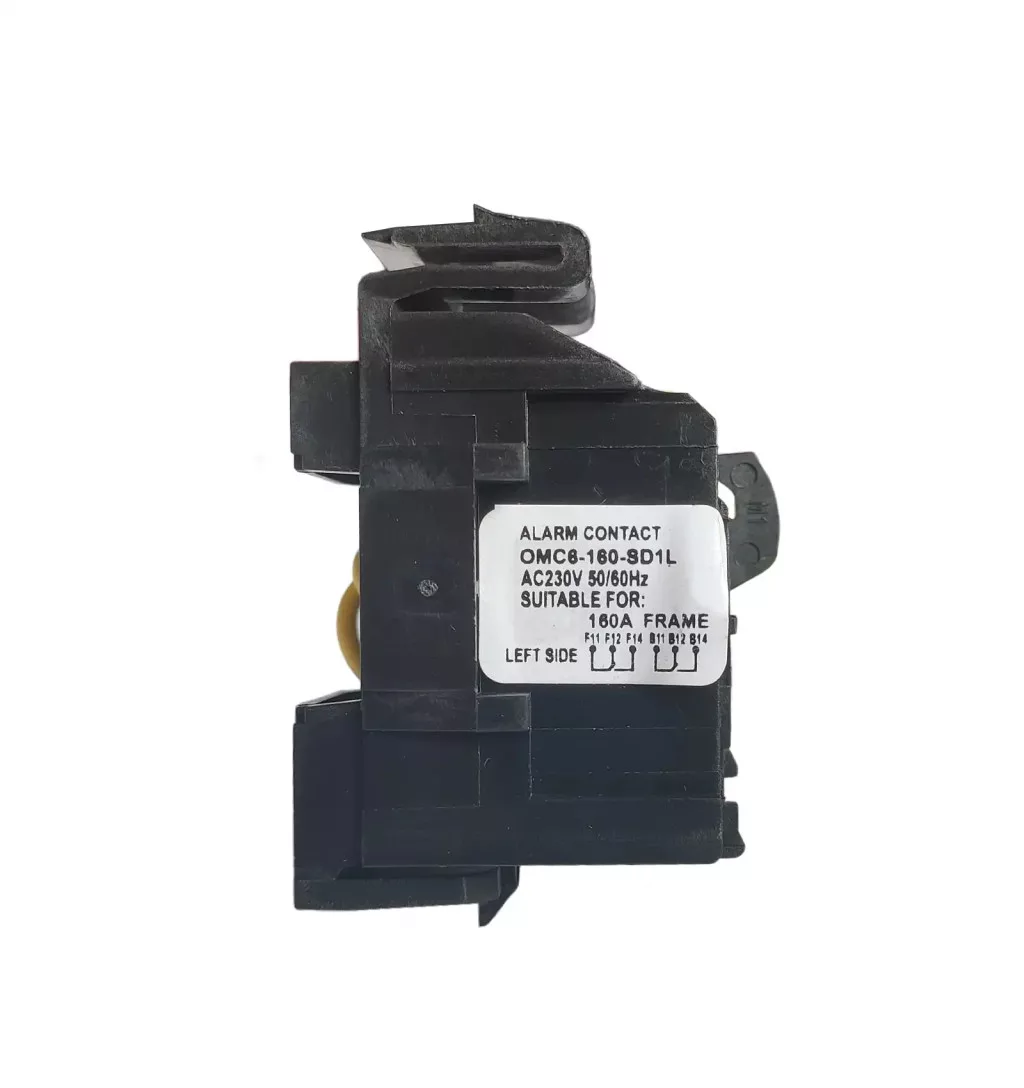

Érintkezőjelölések: A jelzőmodul B11, B12 és B14 jelölésű érintkezőkkel rendelkezik. A B11 közös pontként szolgál. A megadott érintkezőállapotok alapján normál, nem kioldott állapotban a B11–B12 érintkezőpár zárt, a B11–B14 nyitott; kioldott állapotban pedig a B11–B14 zárt és a B11–B12 nyitott. A bekötést a megfelelő kapcsolási rajz alapján kell végrehajtani.

Normál ON/OFF állapot jelzése: A megadott működési leírás szerint normál ON vagy OFF állapotban a B12–B11 érintkezőpár zárt, míg a B14–B11 érintkezőpár nyitott. Ez a kapcsolási állapot nem jelent kioldási riasztást. Az SD érintkező használatával a kézi kikapcsolás nem azonos a kioldási eseménnyel.

Kioldott TRIP állapot jelzése: A megszakító kioldásakor a jelzőérintkező átvált. TRIP állapotban a B14–B11 érintkezőpár zárt, a B12–B11 érintkezőpár pedig nyitott. Ez az érintkezőállapot használható a kioldási riasztás továbbítására a megfelelően kialakított PLC-, relés vagy jelzőlámpás áramkörben.

Kioldási események: A termékhez megadott működési leírás szerint az SD jelzés túlterhelés, rövidzárlat, földzárlat, MX munkaáramú kioldó vagy MN feszültségcsökkenési kioldó működésekor következő megszakítókioldás esetén is aktiválódhat. A távkijelző a kioldás tényét jelzi, de önmagában nem azonosítja, melyik védelmi vagy vezérlési esemény okozta a megszakító kioldását. Az egyes védelmi funkciók rendelkezésre állását a konkrét megszakító kialakítása határozza meg.

Névleges termikus áram: Az OMC6160SD1L távkijelző névleges termikus árama, az Ith érték 3 A. Ez a jelzőérintkező termikus áramadata, és nem azonos a különböző használati kategóriákban megengedett kapcsolási árammal. A terhelés kiválasztásakor az adott feszültséghez és használati kategóriához tartozó kapcsolási értéket kell alkalmazni.

Kapcsolási adatok váltakozó feszültségen: A megadott névleges kapcsolási áram 400 V AC mellett 0,3 A, AC-15 használati kategóriában. A 400 V AC az érintkezőre megadott kapcsolási feszültség, nem a jelzőmodul külön táplálásához szükséges működtetőfeszültség. A kapcsolt jelzőberendezés villamos igénye nem lépheti túl a megfelelő érintkezőadatokat.

Kapcsolási adatok egyenfeszültségen: A megadott névleges kapcsolási áram 220 V DC mellett 0,15 A, DC-13 használati kategóriában. Egyenfeszültségű jelzőáramkörök esetében a terhelési és kapcsolási követelményeket ennek az értéknek megfelelően kell meghatározni.

AC-15 és DC-13 használati kategóriák: A jelzőérintkező a megadott AC-15 és DC-13 használati kategóriákban alkalmazható. Ezek a kategóriák a vezérlőáramköri kapcsolási feladatokhoz tartozó villamos igénybevételt jelölik. A jelzőérintkező nem főáramköri teljesítménykapcsoló, ezért a hozzá kapcsolt jelzőlámpa, relé vagy bemeneti áramkör méretezésekor a névleges kapcsolási értékekből kell kiindulni.

50 Hz frekvencia: A termékhez megadott frekvencia 50 Hz. A váltakozó feszültségű kapcsolási adatok alkalmazásakor figyelembe kell venni az érintkező használati kategóriáját, feszültségét és áramterhelhetőségét.

PLC-alapú állapotfelügyelet: A távkijelző érintkezője megfelelően kialakított PLC digitális bemeneti áramkörhöz csatlakoztatható. A B11 közös érintkező és a kívánt kioldási állapothoz tartozó B12 vagy B14 érintkező segítségével a vezérlőprogram felismerheti a megszakító kioldott állapotát. A PLC-bemenet típusát, a szükséges jelzőfeszültséget és az érintkezőkre jutó villamos terhelést a vezérlőrendszer terve szerint kell megválasztani.

Épületfelügyeleti és jelzőlámpás rendszerek: A jelzőérintkező alkalmas kioldási esemény továbbítására felügyeleti rendszer, riasztási logika vagy megfelelő jelzőlámpa felé. Így a megszakító kioldása a kapcsolószekrénytől távol eső kezelőhelyen is megjeleníthető. A távkijelző nem rendelkezik önálló kommunikációs interfésszel; a jelzés az érintkező kapcsolási állapotán keresztül jut el a csatlakoztatott vezérlőrendszerhez.

Kompatibilis keretméret: A termék az OMC6 160 A keretméretű kompakt megszakítóihoz készült. A 160 A a megszakító keretméretét jelöli, nem az SD jelzőérintkező kapcsolási áramát. A távkijelző saját névleges kapcsolási árama az adott feszültséghez és használati kategóriához tartozó érték.

Hárompólusú és négypólusú megszakítókhoz: A megadott kompatibilis típusok az OMU System OMC6sm-160A 3P és OMC6sm-160A 4P MCCB kompakt megszakítók. A 3P hárompólusú, a 4P négypólusú megszakítókivitel. A távkijelző a megszakító mechanikus kioldási állapotának visszajelzésére szolgál.

Nem munkaáramú kioldó: Az OMC6160SD1L SD távkijelző és az MX munkaáramú kioldó eltérő funkciójú tartozék. Az SD érintkező a megszakító kioldását jelzi, az MX kioldó pedig külső vezérlőfeszültség hatására kioldja a megszakítót. Ha a rendszerben távoli kioldásra és külön kioldás-visszajelzésre egyaránt szükség van, a megfelelő tartozékok kiválasztását és együttes beépíthetőségét a megszakító dokumentációja alapján kell ellenőrizni.

Szerelés és csatlakoztatás: A jelzőmodult a kompatibilis OMC6sm-160A megszakító bal oldali tartozékhelyére kell beépíteni. A gyárilag szerelt 60 cm hosszú csatlakozóvezetéket a B11, B12 és B14 érintkezőjelöléseknek megfelelően kell a jelzőáramkörhöz csatlakoztatni. A szerelést a főáramkör és az érintett vezérlő- vagy jelzőáramkör feszültségmentesítése után szabad megkezdeni. A beépítést villamos szakképesítéssel rendelkező szakember végezze.

Üzembe helyezés és ellenőrzés: A telepítés után ellenőrizni kell a távkijelző mechanikus illeszkedését, a csatlakozóvezeték sértetlenségét és a jelzőáramkör bekötését. A próba során a normál ON/OFF és a kioldott TRIP állapothoz tartozó érintkezőkapcsolásokat kell vizsgálni. A visszajelző berendezésnek a tényleges megszakítókioldást kell helyesen felismernie, a teljes vezérlő- és felügyeleti rendszer működési követelményei szerint.

Műszaki jellemzők

Érintkezőállapotok – normál és kioldott megszakító

A B11 közös érintkező. Kioldási riasztás kialakításához a B11–B14 érintkezőpár használható a megadott kapcsolási állapotok alapján. Normál, nem kioldott állapotban a B11–B12 érintkezőpár zárt. A tényleges bekötést a gyártói kapcsolási rajznak megfelelően kell elvégezni.

Kapcsolási és terhelési adatok

Kompatibilis megszakítók

A megfelelő tartozék kiválasztásához ellenőrizni kell a megszakító pontos típusát, a 160 A keretméretet, a bal oldali tartozékhely kialakítását és a jelzőáramkör kapcsolási feltételeit.

Szerelési és biztonsági tudnivalók

Az OMU System OMC6160SD1L távkijelzőt kizárólag a megfelelő OMC6sm-160A kompakt megszakító bal oldali tartozékhelyére kell beszerelni. A gyárilag szerelt, 60 cm hosszú csatlakozóvezetéket a B11, B12 és B14 érintkezőjelöléseknek és a vezérlőrendszer kapcsolási rajzának megfelelően kell bekötni. A jelzőérintkező névleges kapcsolási áramát az alkalmazott feszültség és használati kategória szerint kell ellenőrizni: AC-15 esetén 400 V AC mellett 0,3 A, DC-13 esetén 220 V DC mellett 0,15 A. A 3 A Ith adat nem helyettesíti ezeket a kapcsolási névleges értékeket. A távkijelző nem alkalmas a megszakító távoli kioldására, és nem főáramköri kapcsolóeszköz. A beépítés előtt a főáramkört és a jelzőáramkört feszültségmentesíteni kell, a véletlen visszakapcsolást meg kell akadályozni. A szerelést és az érintkezőállapotok ellenőrzését megfelelő szakképzettségű villamos szakember végezze.
