OMU System OMC6250HL1 rotációs hajtókar MCCB kompakt megszakítóhoz 150 mm
nettó 12 012 Ft
OMU System OMC6250HL1 rotációs hajtókar MCCB kompakt megszakítóhoz 150 mm

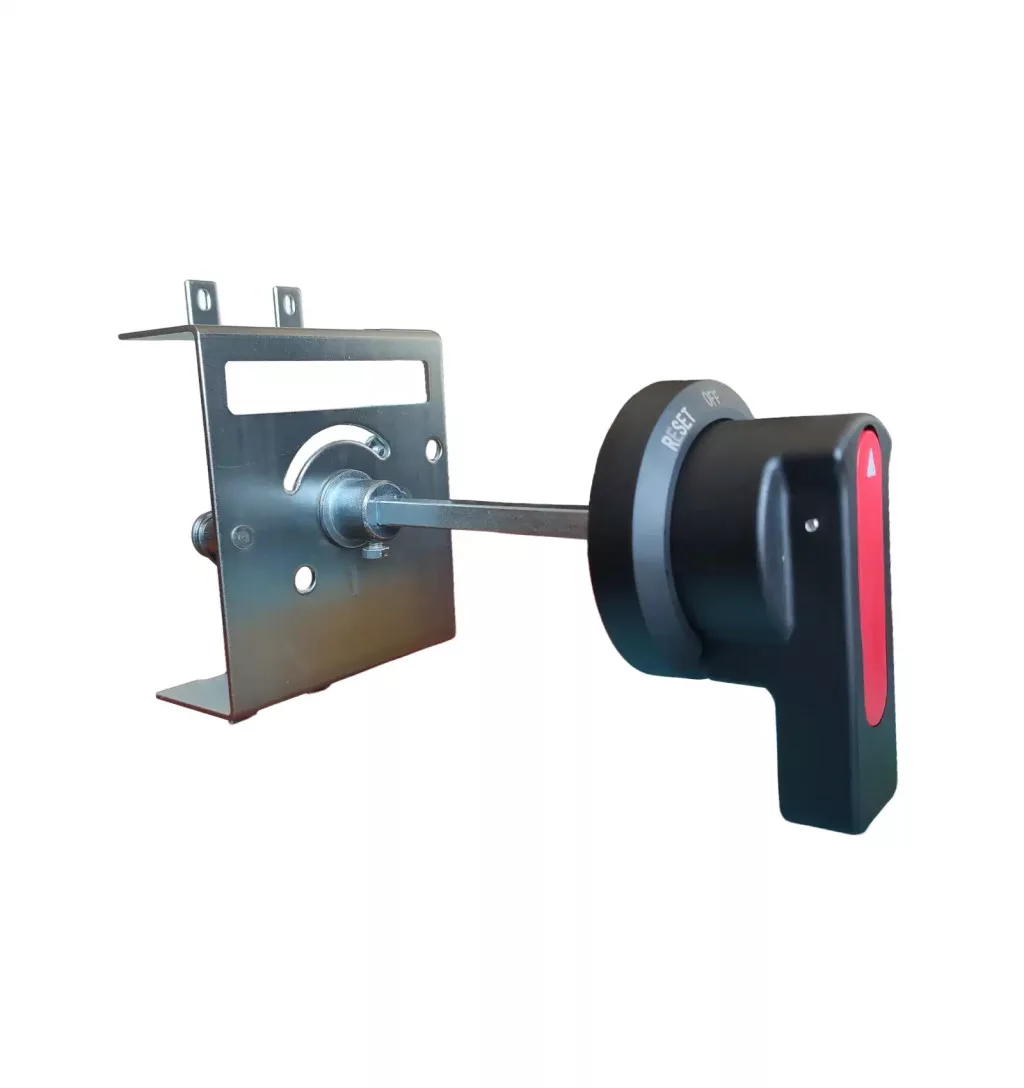

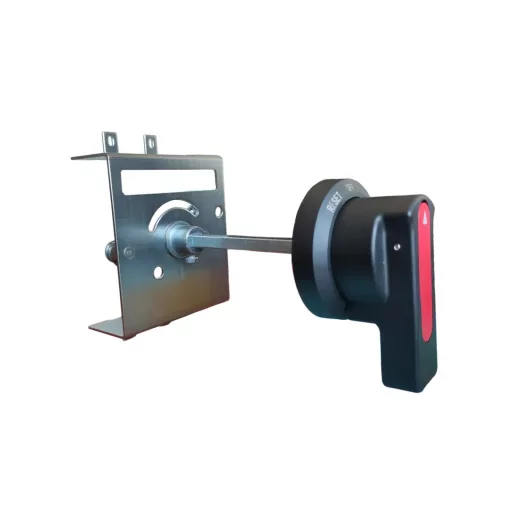

Az OMC6-250 kompakt megszakító külső, ajtóra szerelhető működtetésére szolgáló rotációs hajtókar 150 mm-es tengellyel. A kerek kezelőkar KI (OFF), BE (ON) és KIOLDOTT (TRIP) állapotjelzést, valamint mechanikus ajtóreteszelési funkciót biztosít.
Gyors termékösszefoglaló
| Márka | OMU System |
|---|---|
| Cikkszám | OMC6250HL1 |
| Terméktípus | Rotációs hajtókar |
| Kompatibilis megszakító | OMC6-250 |
| Tengelyhossz | 150 mm |
| Kar kialakítása | Kerek |
| Állapotjelzés | OFF / ON / TRIP |
Fő előnyök
- Külső, ajtóra szerelhető működtetés
- OMC6-250 MCCB kompakt megszakítóhoz használható
- 150 mm tengelyhossz
- Kerek kialakítású kezelőkar
- OFF / ON / TRIP állapotjelzés
- Mechanikus ajtóreteszelési funkció
- Kapcsolószekrény ajtaján keresztül végezhető működtetés
Ideális választás
Az OMC6-250 kompakt megszakító külső működtetéséhez készült, amikor a megszakító a kapcsolószekrény belsejében található, és a kapcsolás, valamint az állapot ellenőrzése az ajtó nyitása nélkül szükséges.
Ajánlott felhasználás
- Villamos kapcsolószekrények
- Elosztóberendezések
- Energiaelosztó rendszerek
- Ipari kapcsolószekrények
Részletes termékleírás
A rotációs hajtókar az OMC6-250 kompakt megszakító külső, ajtóra szerelhető működtetésére szolgál. Kialakítása lehetővé teszi, hogy a megszakító kezelése a kapcsolószekrény ajtaján kívülről történjen, miközben az állapotjelzés is kívülről ellenőrizhető.

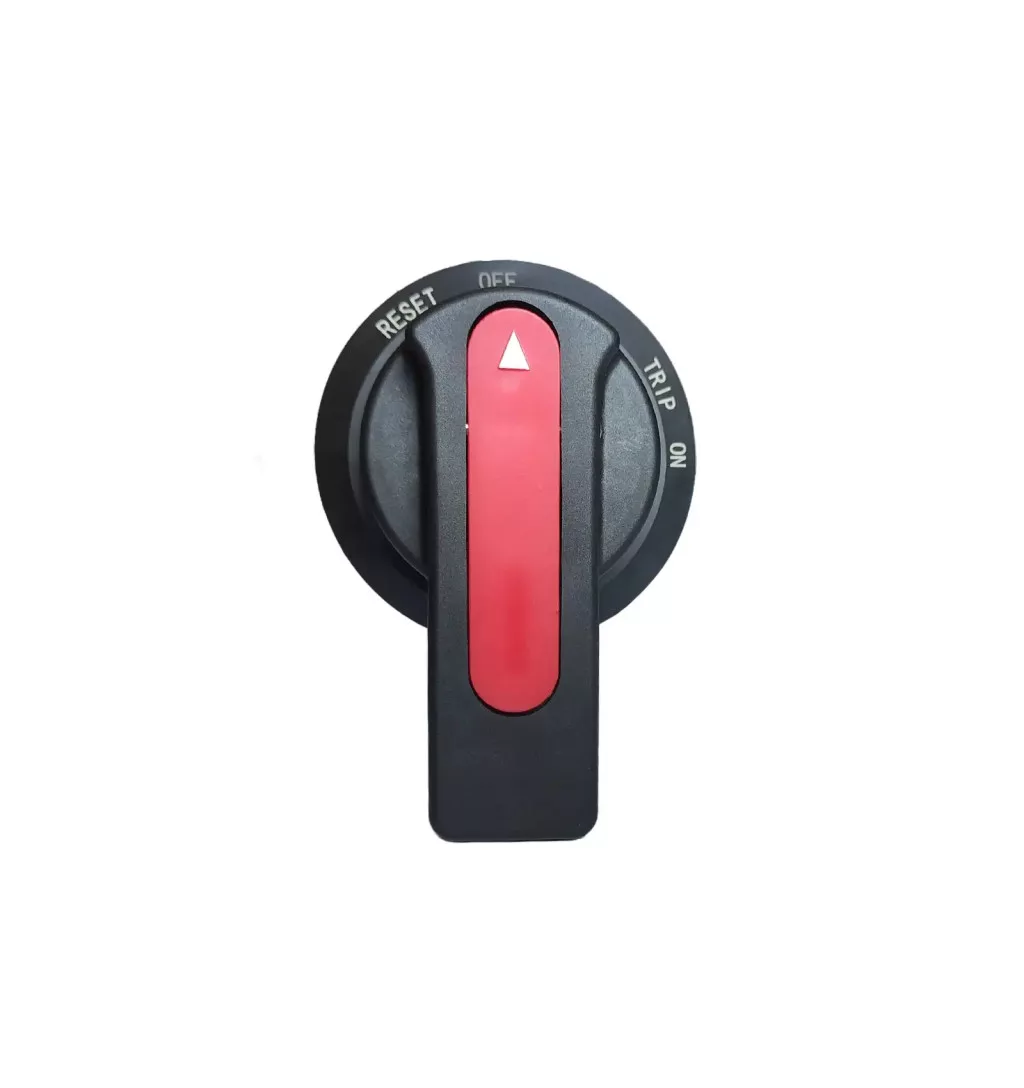

A kerek kezelőkar három állapotot jelez: OFF, ON és TRIP. A mechanikus reteszelés megakadályozza a megszakító bekapcsolását nyitott ajtó esetén, továbbá bekapcsolt megszakító mellett az ajtó nyitását.

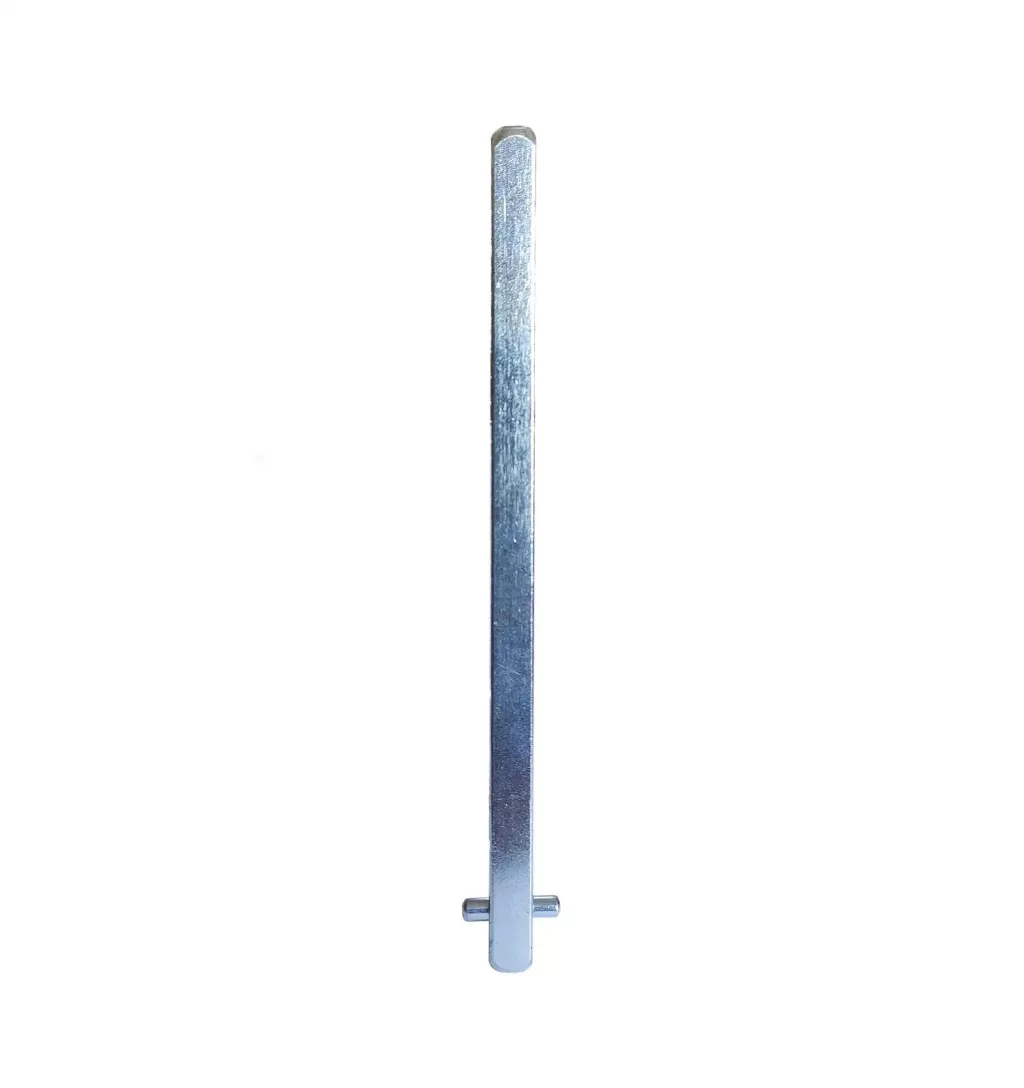

A kivitel 150 mm-es tengelyhosszal rendelkezik. Az ajtókivágásnál 65 mm-es A méret, Ø36 mm-es kivágási furat és 2 × Ø5,5 mm-es rögzítőfurat szerepel, a megadott kerek fogantyús kivitelhez.
Műszaki adatok
| Termékcsalád | OMU System OMC6 |
|---|---|
| Cikkszám | OMC6250HL1 |
| Terméktípus | Rotációs hajtókar |
| Kompatibilis megszakító | OMC6-250 |
| Kar kialakítása | Kerek |
| Tengelyhossz | 150 mm |
| Állapotjelzés | OFF / ON / TRIP |
| Ajtóreteszelés | Igen |

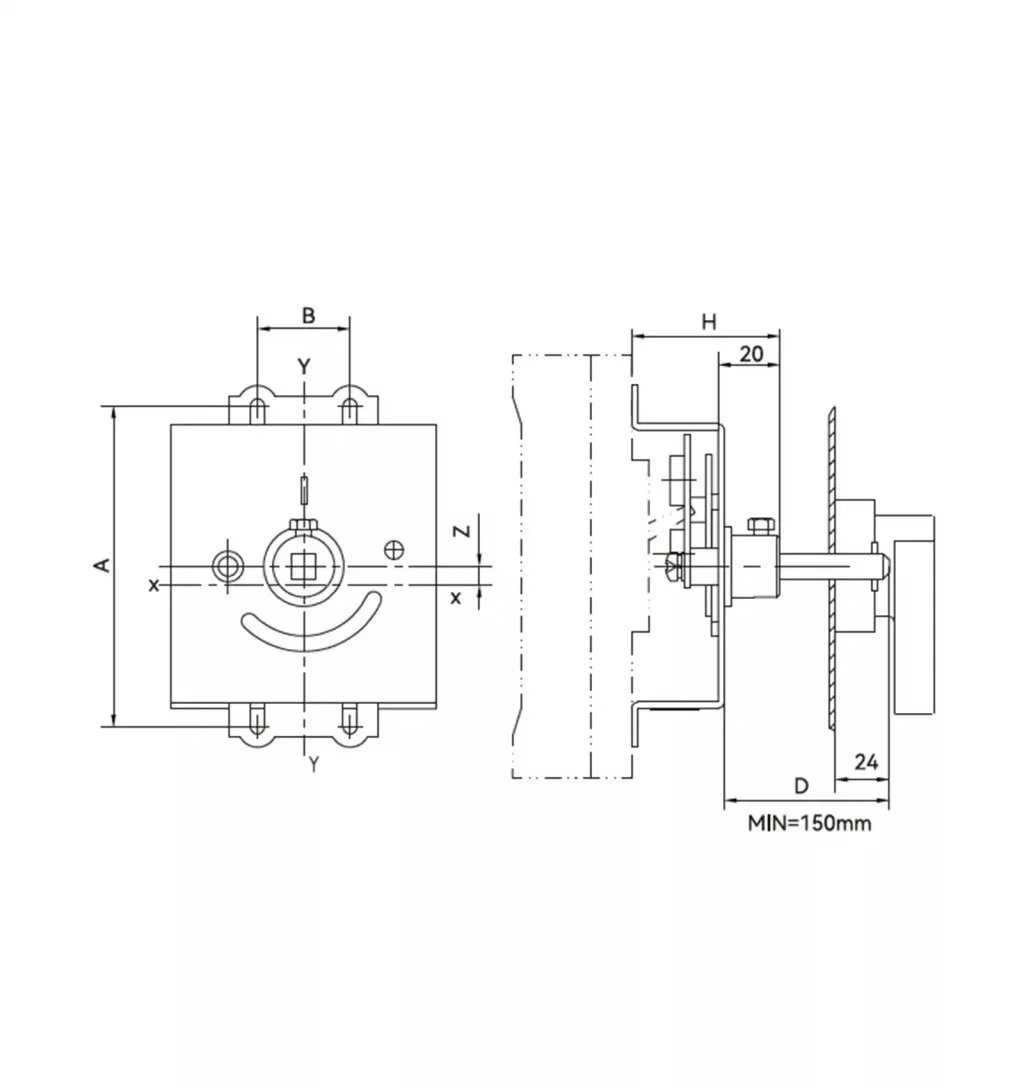

Szerelési méretek
| Szerelési méret (A) | 144 mm |
|---|---|
| Szerelési méret (B) | 35 mm |
| Szerelési méret (H) | 63 mm |

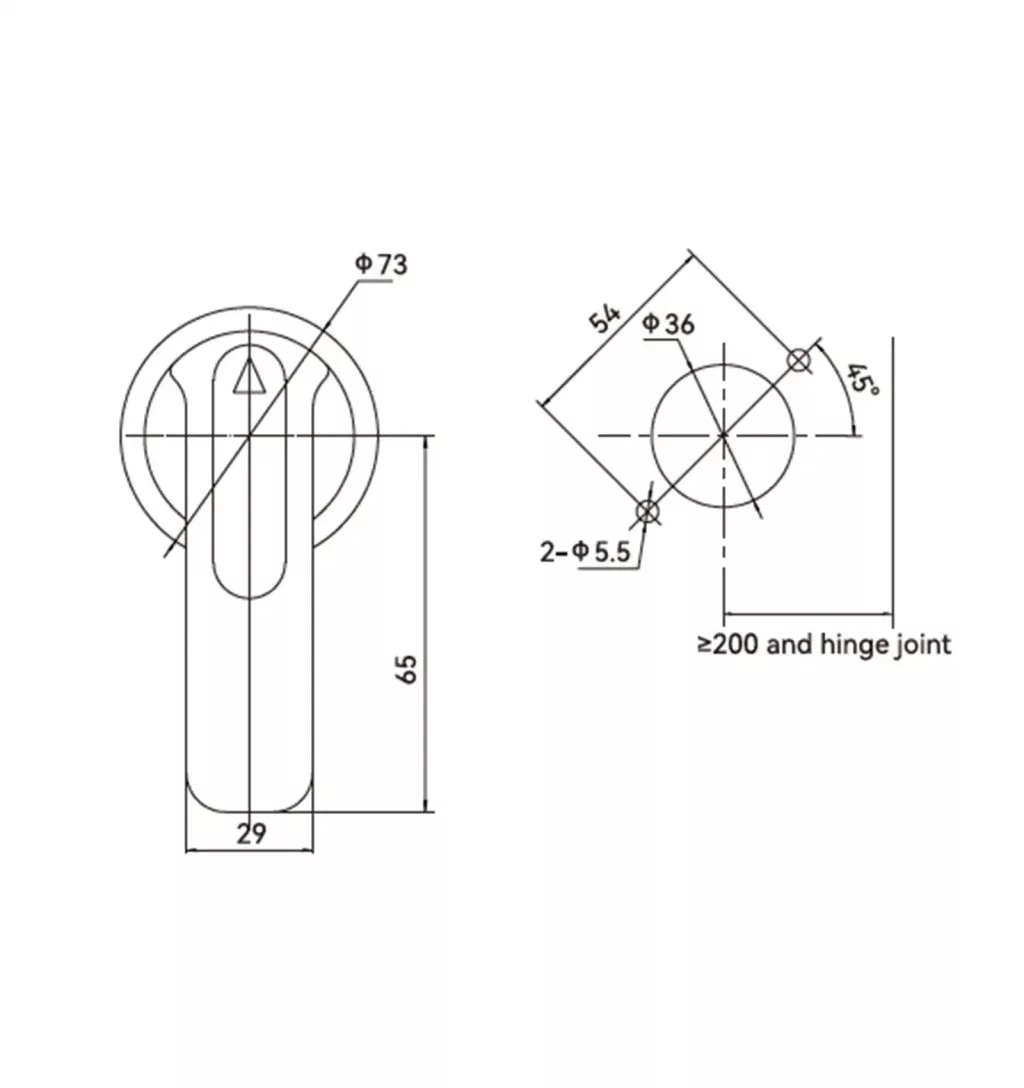

Ajtókivágási méretek
| Ajtókivágási méret (A) | 65 mm |
|---|---|
| Kivágási furat | Ø36 mm |
| Rögzítő furatok | 2 × Ø5,5 mm |
| Fogantyú típusa | Kerek |
| Alap tengelyhossz | 150 mm |
Működési jellemzők
- OFF / ON / TRIP állapotjelzés
- A megszakító nyitott ajtó mellett nem kapcsolható be
- Bekapcsolt megszakító esetén az ajtó nem nyitható
- Ergonomikus kialakítású forgatókar
- Kapcsolószekrény ajtajára szerelhető kivitel
Kompatibilitás
Az OMC6250HL1 kivitel az OMU System OMC6-250 MCCB kompakt megszakítóhoz használható.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Melyik megszakítóhoz használható a hajtókar?
Az OMC6250HL1 az OMC6-250 MCCB kompakt megszakítóhoz használható.
Mekkora a hajtókar tengelyhossza?
A hajtókar alap tengelyhossza 150 mm.
Milyen állapotokat jelez a kezelőkar?
A kezelőkar OFF, ON és TRIP állapotjelzéssel rendelkezik.
Van ajtóreteszelési funkció?
Igen, a kivitel mechanikus ajtóreteszelési funkcióval rendelkezik.
Mekkora az ajtókivágási A méret?
Az ajtókivágási A méret 65 mm.
Mekkora a kivágási furat?
A kivágási furat mérete Ø36 mm.
Mekkora a szerelési méret B és H értéke?
A szerelési méret B értéke 35 mm, a H értéke 63 mm.
