OMU System OMC6250MXAC2R munkaáramú kioldó megszakítóhoz jobb 230V AC

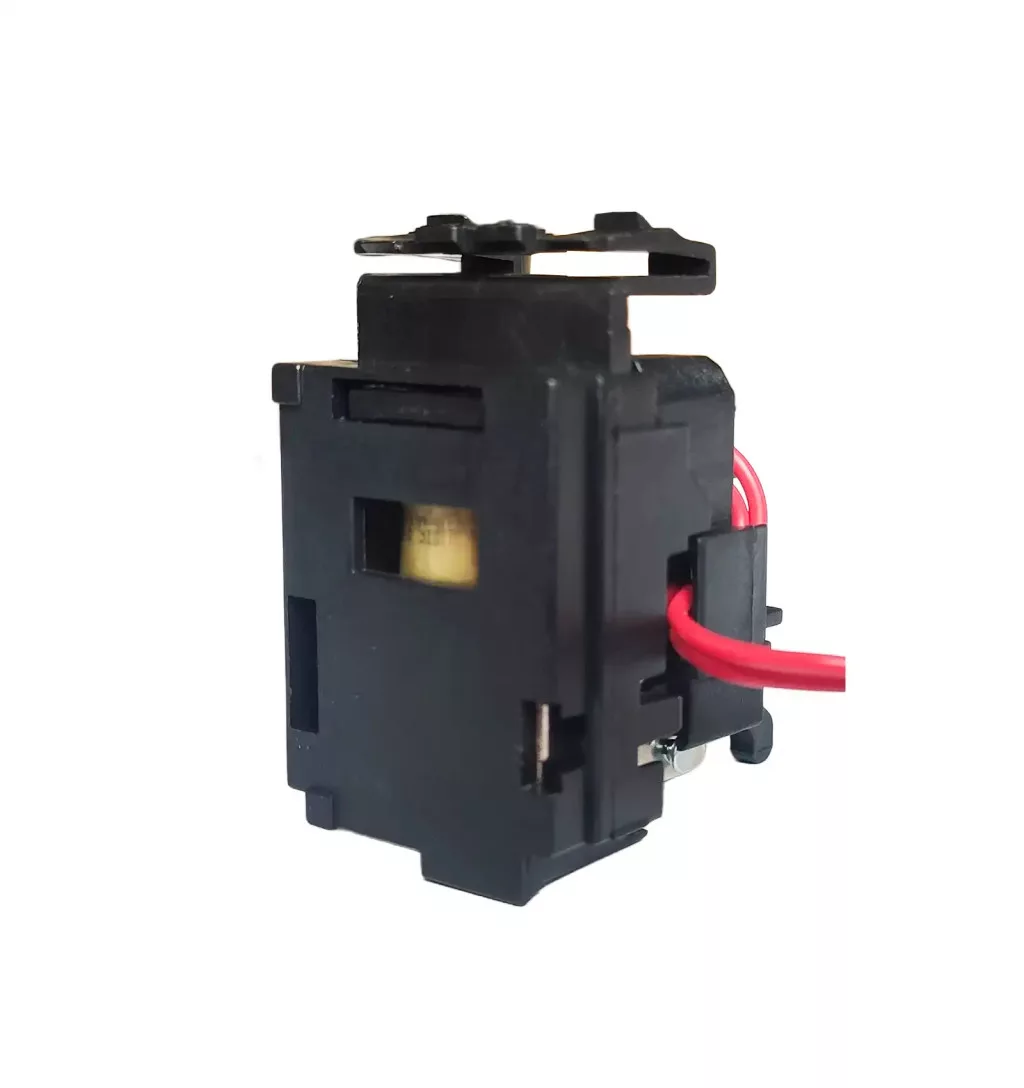

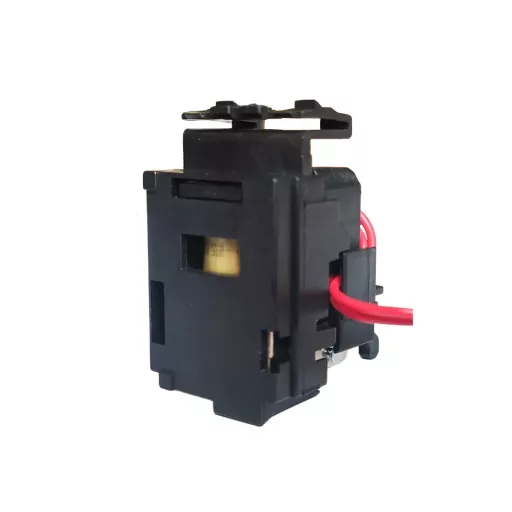

Az OMU System OMC6250MXAC2R munkaáramú kioldó az OMC6 sorozatú, 250 A keretméretű MCCB kompakt megszakítók távoli elektromos kioldásához készült megszakítótartozék. A 230 V AC működtetőfeszültségű, jobb oldali MX kioldó gyárilag szerelt, 60 cm hosszú csatlakozóvezetékkel rendelkezik. A modul a megfelelő vezérlőfeszültség rákapcsolásakor működteti a kompatibilis megszakító kioldómechanizmusát, így lehetővé teszi a főáramkör távoli lekapcsolását. A megadott műszaki adatok szerint 50/60 Hz frekvenciával működik, 230 V AC mellett a teljesítményfelvétele 161 W, működtetési feszültségtartománya pedig a névleges vezérlőfeszültség 70–110%-a. A kioldó ipari energiaelosztó berendezésekhez, vezérlőszekrényekhez, PLC-vezérelt rendszerekhez és megfelelően megtervezett lekapcsolási áramkörökhöz használható. A termék nem önálló megszakító, hanem a kompatibilis OMC6sm-250A 3P és 4P kompakt megszakítók működtetésére szolgáló kiegészítő.

Gyors termékösszefoglaló

Fő előnyök

• Távoli elektromos kioldás: a kompatibilis MCCB kompakt megszakító külső vezérlőáramkörből működtethető.
• 230 V AC működtetés: váltakozó feszültségű vezérlőrendszerhez alkalmazható kivitel.
• Gyárilag szerelt csatlakozóvezeték: a modul elővezetékezett kialakítású.
• 60 cm hosszú vezeték: a kioldó csatlakozóvezetéke a vezérlőáramköri bekötéshez használható.
• OMC6 250 A keretmérethez: a megfelelő OMC6sm-250A megszakítókkal kompatibilis.
• Jobb oldali beépítés: a kompatibilis megszakító jobb oldali tartozékhelyére szerelhető.
• 3P és 4P változatokhoz: három- és négypólusú OMC6sm-250A megszakítókhoz.
• 50/60 Hz működtetés: a megadott vezérlőhálózati frekvenciákhoz.
• 70–110%-os működtetőfeszültség-tartomány: a megadott kioldási működési tartomány.
• PLC- és relés vezérléshez: megfelelő kapcsolóelemen keresztül automatizálási rendszerekbe integrálható.
• Ipari elosztóberendezésekhez: távoli lekapcsolási funkció kialakítására.

Ideális választás

Az OMU System OMC6250MXAC2R munkaáramú kioldó olyan villamos elosztó- és vezérlőrendszerekhez készült, amelyekben az OMC6 sorozat 250 A keretméretű kompakt megszakítóját távoli vezérlési pontról kell kioldani. A készülék ipari vezérlőszekrényekben, technológiai gépek villamos elosztóiban, épületautomatizálási rendszerekben és központi lekapcsolási funkciókban használható. A 60 cm hosszú, gyárilag szerelt vezeték lehetővé teszi a modul vezérlőáramkörhöz történő csatlakoztatását. A 230 V AC működtetőfeszültségű MX kioldó segítségével a megszakító mechanikus kioldása távoli elektromos parancsra valósítható meg. A pontos megszakítókompatibilitást és a vezérlőáramkör kialakítását a konkrét villamos berendezés terve alapján kell ellenőrizni.

Ajánlott felhasználás

• OMU System OMC6sm-250A 3P MCCB kompakt megszakítók távkioldásához.
• OMU System OMC6sm-250A 4P MCCB kompakt megszakítók távkioldásához.
• Ipari villamos elosztó- és kapcsolószekrényekhez.
• Gépvezérlési rendszerek távoli lekapcsolási parancsaihoz.
• PLC-vezérelt lekapcsolási funkciókhoz, megfelelő interfésszel.
• Relés vezérlőáramkörök megszakítókioldási feladataihoz.
• Épületautomatizálási és központi energiaelosztási rendszerekhez.
• Megfelelően tervezett vészleállítási áramkörök részeként.
• A vonatkozó követelmények szerint kialakított tűzvédelmi lekapcsolási vezérlésekhez.

Részletes termékleírás

Munkaáramú kioldó (MX) működési elve: Az OMC6250MXAC2R a kompatibilis MCCB kompakt megszakító elektromos kioldását végző kiegészítő. A megfelelő működtetőfeszültség rákapcsolásakor a modul működteti a megszakító kioldómechanizmusát. A megszakító főérintkezői ennek hatására nyitnak, és a főáramkör lekapcsolódik. A munkaáramú kioldó külső vezérlőjel hatására működik, így lehetővé teszi a távoli lekapcsolási funkció kialakítását.

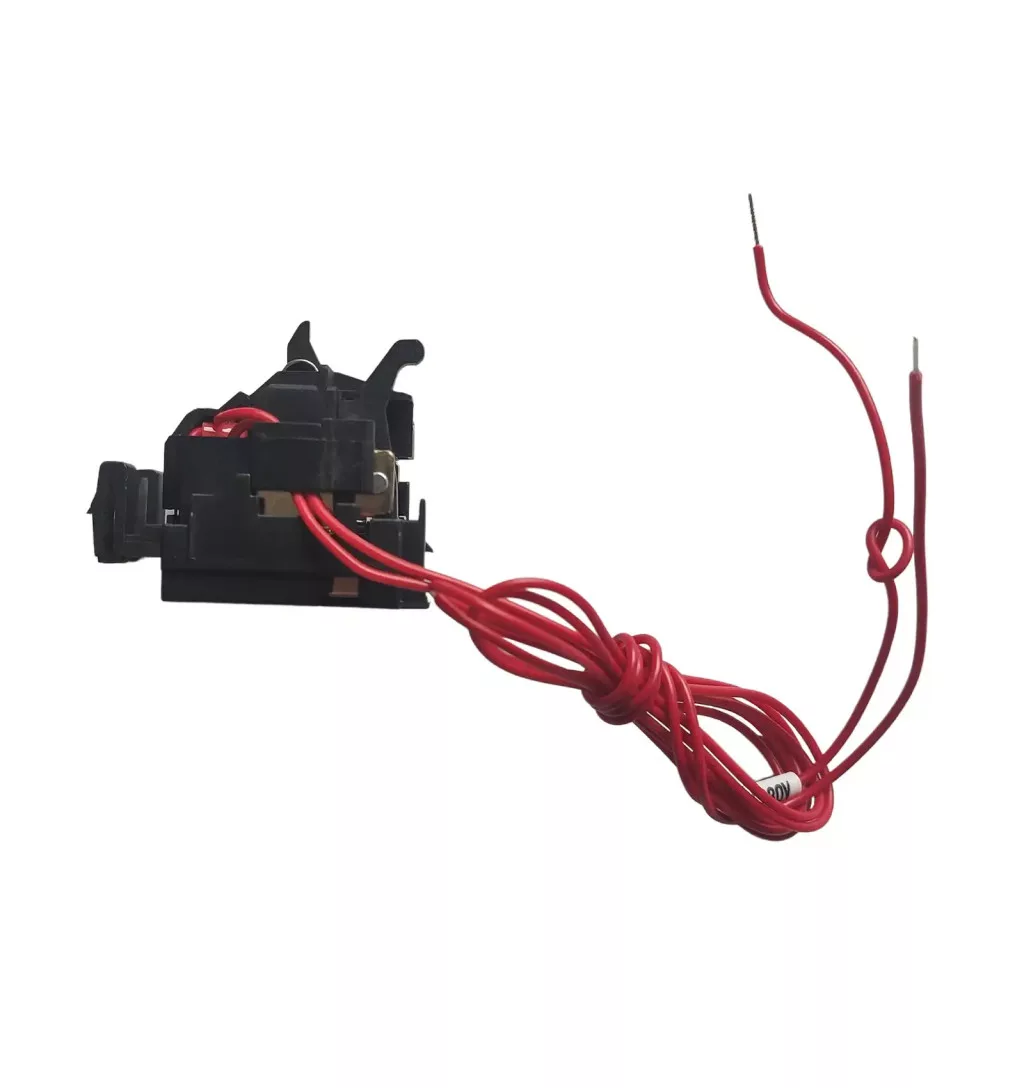

Gyárilag szerelt vezetékes kivitel: Az OMU System OMC6250MXAC2R munkaáramú kioldó vezetékkel együtt kerül forgalomba. A modul gyárilag szerelt csatlakozóvezetékkel rendelkezik, amely a vezérlőáramkör csatlakoztatására szolgál. Az elővezetékezett kialakításnál a vezeték elvezetését, mechanikai védelmét és csatlakoztatását a villamos elosztóberendezés kapcsolási és szerelési terve szerint kell elvégezni.

60 cm hosszú csatlakozóvezeték: A kioldó csatlakozóvezetékének hossza 60 cm. Ez a gyárilag szerelt vezeték hosszát jelenti, nem a kioldó vagy a megszakító készülékméretét. A vezeték elhelyezésénél ügyelni kell arra, hogy ne akadályozza a megszakító mechanikus működését, és ne legyen kitéve káros húzó- vagy hajlító igénybevételnek.

230 V AC működtetőfeszültség: A kioldó névleges működtetőfeszültsége 230 V AC. Ez a paraméter a kioldó vezérlőáramkörére vonatkozik, nem a megszakító főáramköri névleges feszültségére. A vezérlőáramkörben alkalmazott nyomógombnak, relének vagy más kapcsolóelemnek alkalmasnak kell lennie a működtetőfeszültség és a kioldó vezérlési igényeinek kapcsolására.

50/60 Hz frekvencia: A megadott műszaki jellemzők szerint a kioldó 50 és 60 Hz frekvenciájú váltakozó feszültségű működtetéssel használható. Az alkalmazott vezérlőáramkör frekvenciáját a készülék névleges adataihoz kell igazítani.

70–110%-os működtetőfeszültség-tartomány: A rendelkezésre bocsátott termékadatok szerint a kioldó a névleges vezérlőfeszültség 70–110%-ának megfelelő működési tartományban képes kioldani a megszakítót. A tartomány a 230 V AC névleges működtetőfeszültséghez kapcsolódik. A vezérlőáramkör tervezésekor figyelembe kell venni a tápellátás megfelelőségét és a kioldó gyártói bekötési követelményeit.

161 W teljesítményfelvétel: A megadott műszaki adat szerint a munkaáramú kioldó teljesítményfelvétele 230 V AC működtetésnél 161 W. Ez a kioldó működtetésével kapcsolatos teljesítményadat, nem a kompatibilis megszakító névleges főáramköri teljesítménye. A vezérlőrelé, a kapcsolóelem és a vezérlőáramkör méretezése során a kioldó kapcsolási követelményeit figyelembe kell venni. A működtetőtekercs folyamatos feszültség alatt tartásának megengedettségét külön gyártói előírás alapján kell ellenőrizni.

OMC6 250 A keretméretű megszakítókhoz: A kioldó az OMU System OMC6 sorozat 250 A keretméretű kompakt megszakítóihoz használható. A 250 A a kompatibilis MCCB keretmérete, és nem jelenti azt, hogy a munkaáramú kioldón 250 A áramerősség folyik. A megszakító tényleges védelmi és kapcsolási adatait az adott MCCB típus határozza meg.

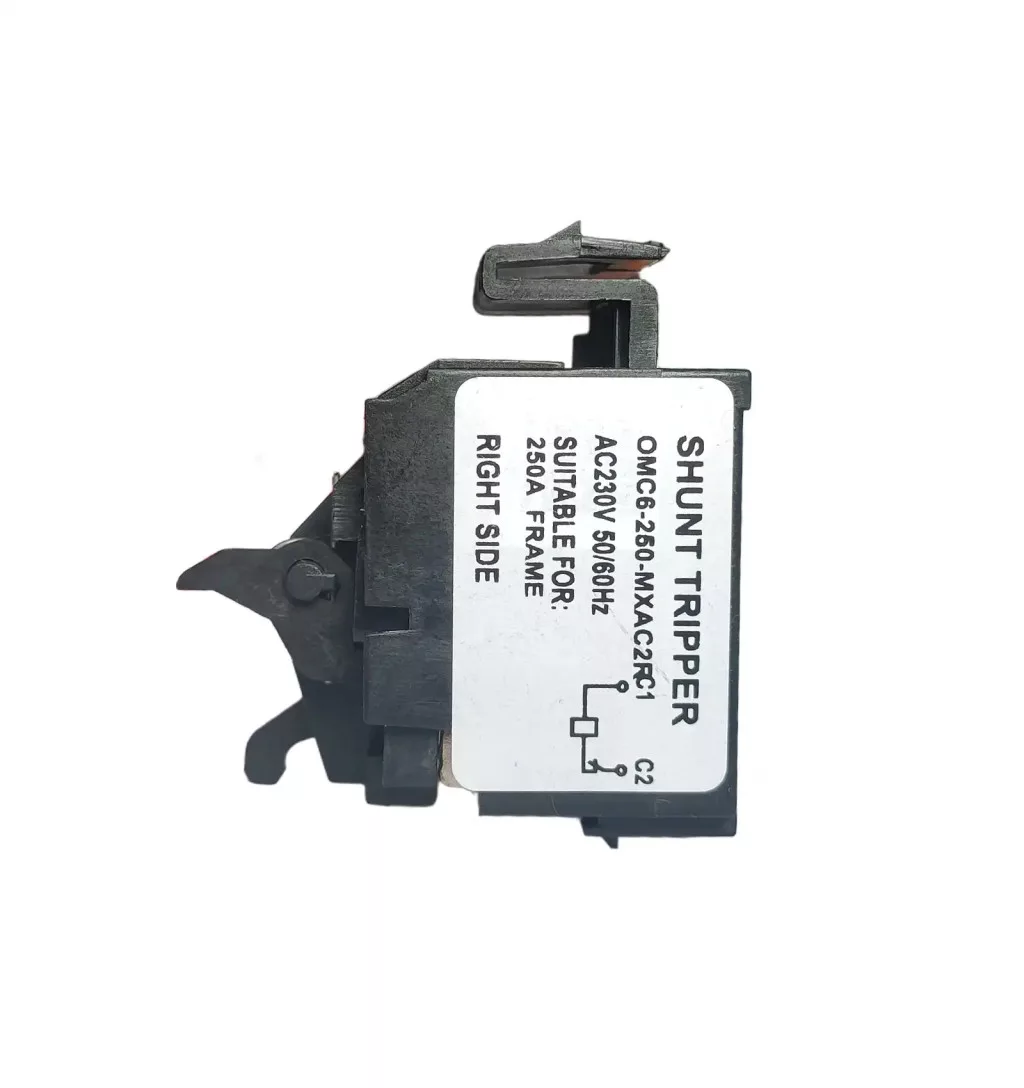

Jobb oldali beépítés: Az OMC6250MXAC2R a kompatibilis megszakító jobb oldalára szerelhető változat. A megfelelő beépítési oldal kiválasztása alapvető követelmény, mert a tartozéknak mechanikusan kapcsolódnia kell a megszakító kioldószerkezetéhez. A bal oldali és jobb oldali kivitelek, valamint a különböző keretméretű tartozékok nem tekinthetők automatikusan felcserélhetőnek.

Három- és négypólusú megszakítókompatibilitás: A megadott kompatibilis készülékek az OMU System OMC6sm-250A 3P és OMC6sm-250A 4P kompakt megszakítók. A 3P hárompólusú, a 4P négypólusú főáramköri kivitelt jelent. A munkaáramú kioldó a megszakító mechanizmusát működteti, ezért beszerelés előtt ellenőrizni kell a pontos megszakítótípust és a jobb oldali tartozékhelyet.

PLC- és relés vezérlés: A munkaáramú kioldó megfelelő vezérlőáramkörrel ipari automatizálási rendszerekhez csatlakoztatható. A kioldási parancs érkezhet vezérlőrelén, PLC-kimenethez kapcsolt megfelelő interfészen vagy központi lekapcsolóegységen keresztül. A 230 V AC működtetés és a megadott 161 W teljesítményfelvétel miatt a vezérlőkapcsoló megválasztását külön műszaki ellenőrzéssel kell elvégezni. A PLC-kimenet közvetlen csatlakoztatása kizárólag a kimenet megfelelő villamos terhelhetősége esetén engedhető meg.

Távoli lekapcsolási alkalmazások: Az MX kioldó segítségével az OMC6 kompakt megszakító külső vezérlési pontról oldható ki. Ez hasznos lehet ipari gépek lekapcsolási vezérléseiben, központi elosztóberendezésekben, üzemviteli automatizálásban és olyan alkalmazásokban, ahol a kezelési pont nem közvetlenül a megszakító mellett található.

Vészleállítási és tűzvédelmi vezérlések: A munkaáramú kioldó a megfelelő rendszerterv alapján része lehet külső lekapcsolási funkcióknak. Az MX kioldó működéséhez rendelkezésre kell állnia a működtetőfeszültségnek, ezért önmagában nem biztosít feszültségkimaradásra működő, hibabiztos lekapcsolást. Biztonsági vagy tűzvédelmi alkalmazásnál a teljes vezérlőrendszerre vonatkozó előírásokat kell teljesíteni; az MX tartozék önmagában nem helyettesít biztonsági vezérlőt vagy tanúsított biztonsági rendszert.

MX és MN kioldó közötti különbség: Az MX munkaáramú kioldó a működtetőfeszültség rákapcsolására működik. Az MN feszültségcsökkenési kioldó ezzel szemben a vezérlőfeszültség csökkenéséhez vagy megszűnéséhez kapcsolódó kioldási funkcióval rendelkezik. A két működtetési elv eltér, ezért a tartozékokat a kívánt vezérlési funkció alapján kell kiválasztani.

Nem önálló túláramvédelmi készülék: Az OMC6250MXAC2R nem biztosít önálló zárlat- vagy túlterhelésvédelmet. A villamos áramkör védelmét és főáramköri kapcsolását a kompatibilis OMC6sm MCCB kompakt megszakító látja el. Az MX modul kizárólag kiegészítő távoli kioldási funkciót biztosít.

Beépítési és bekötési tudnivalók: A munkaáramú kioldót a megfelelő OMC6sm-250A kompakt megszakító jobb oldali tartozékhelyére kell beszerelni. A gyárilag szerelt 60 cm hosszú vezetéket a 230 V AC vezérlőáramkör megfelelő pontjaira kell csatlakoztatni, a gyártói kapcsolási rajz alapján. A szerelés megkezdése előtt a megszakító főáramkörét és a kioldó vezérlőáramkörét feszültségmentesíteni kell, és meg kell akadályozni a véletlen visszakapcsolást.

Üzembe helyezés és működésellenőrzés: A kioldó beszerelése után ellenőrizni kell a modul mechanikus illeszkedését, a 60 cm hosszú csatlakozóvezeték megfelelő bekötését és a távoli kioldási parancs működését. A próba során meg kell győződni arról, hogy a megszakító a vezérlőjel hatására kiold, valamint a visszakapcsolás és az ismételt működtetés a gyártói kezelési előírások szerint történik. A telepítést és a villamos vizsgálatokat szakképzett villamos szakember végezze.

Műszaki jellemzők

Működtetési és vezérlési adatok

Kompatibilis megszakítók

A munkaáramú kioldó kiválasztásakor ellenőrizni kell a konkrét OMC6sm-250A megszakító pontos típusát, a jobb oldali tartozékhely kialakítását és az elektromos vezérlőrendszer követelményeit. A kioldó nem helyettesíthető automatikusan 160 A vagy más keretméretű megszakítóhoz gyártott változattal.

Szerelési és biztonsági tudnivalók

Az OMU System OMC6250MXAC2R munkaáramú kioldó a kompatibilis OMC6sm-250A kompakt megszakító jobb oldali tartozékhelyére szerelhető. A 60 cm hosszú, gyárilag szerelt csatlakozóvezetéket a vezérlőáramkör kapcsolási rajzának megfelelően kell bekötni. A készülék 230 V AC működtetőfeszültséget igényel, a megadott teljesítményfelvétele 161 W. A vezérlőkapcsoló, a relé és a vezérlőáramköri táplálás méretezését a tényleges kapcsolási követelményekhez kell igazítani. A kioldó működési elve miatt a vezérlőfeszültség kiesése önmagában nem garantálja a megszakító kioldását. A készülék beépítése előtt a fő- és vezérlőáramkört feszültségmentesíteni kell, a véletlen visszakapcsolást meg kell akadályozni. A szerelést és az üzembe helyezést villamos szakképesítéssel rendelkező szakember végezze. Biztonsági és tűzvédelmi alkalmazás esetén a teljes lekapcsolási rendszer megfelelőségét külön ellenőrizni kell.
