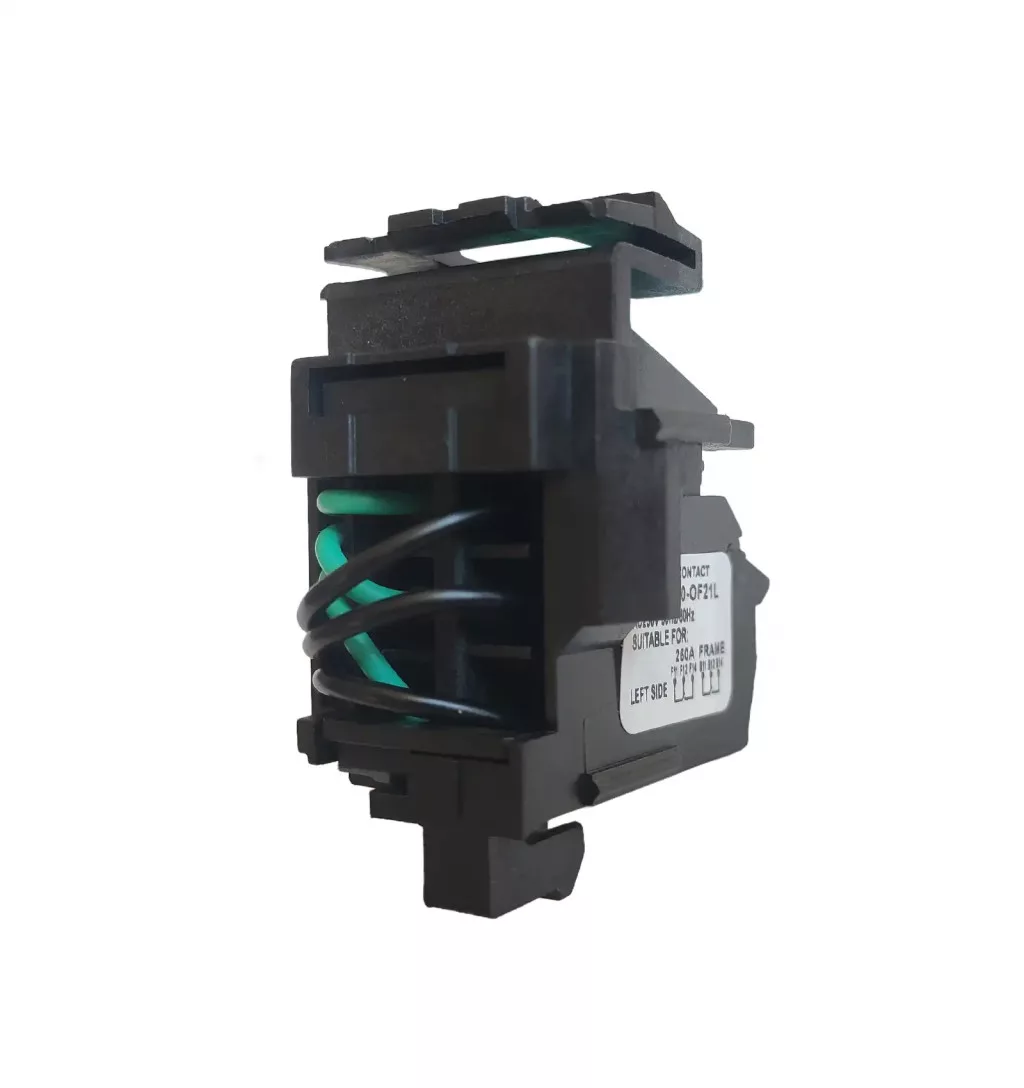

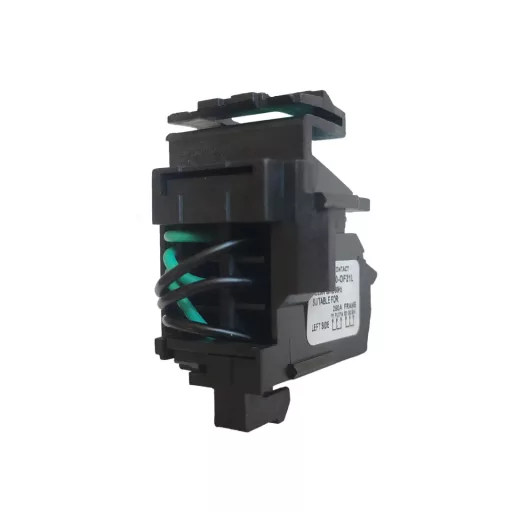

OMU System OMC6250OF21L segédérintkező bal oldali 2NC+2NO 400V AC 0,3A

Az OMU System OMC6250OF21L bal oldali segédérintkező az OMC6 sorozatú, 250 A keretméretű MCCB kompakt megszakítók kapcsolási állapotának távoli visszajelzésére szolgáló OF kiegészítő modul. A 2NO+2NC érintkező-kiosztás lehetővé teszi a megszakító bekapcsolt és kikapcsolt állapotának továbbítását külön jelző- és vezérlőáramkörök felé. Az előre vezetékezett kivitel a megfelelő OMC6sm-250A, három- és négypólusú megszakítók bal oldali tartozékhelyére készült, és ipari elosztószekrényekben, vezérlőberendezésekben, PLC-s és épületfelügyeleti alkalmazásokban használható.

Gyors termékösszefoglaló

Fő előnyök

• Távoli állapot-visszajelzés: a kompakt megszakító BE/KI kapcsolási állapotának továbbítása jelző- és felügyeleti rendszerekhez.
• 2NO+2NC érintkezőfunkció: két záró és két nyitó érintkezővel több állapotjelző kör kialakításához.
• Bal oldali beépítés: az erre kialakított OMC6sm-250A megszakítók bal oldali tartozékhelyéhez.
• 3P és 4P kompatibilitás: a megadott 250 A-es három- és négypólusú MCCB kivitelekhez.
• Előre vezetékezett kialakítás: megkönnyíti a vezérlő- és jelzőáramkör csatlakoztatásának előkészítését.
• AC-15 és DC-13 használati kategória: meghatározott váltakozó és egyenáramú kapcsolási terhelhetőséggel.
• PLC- és felügyeleti alkalmazásokhoz: a megfelelő jelbemenettel és villamos illesztéssel használható.
• Kompakt tartozékméret: 37 mm hosszúság, 47 mm magasság és 22 mm szélesség a webshop termékadatai szerint.

Ideális választás

Az OMC6 OF segédérintkező akkor megfelelő kiegészítő, ha a 250 A keretméretű kompakt megszakító kapcsolási helyzetét távolról is ellenőrizni kell. Alkalmazásával a BE és KI állapot visszajelezhető például egy PLC digitális bemenetén, ipari állapotjelző rendszeren vagy épületfelügyeleti központon keresztül. Az érintkezőket a jelzőáramkör feszültségének és áramfelvételének figyelembevételével kell kiválasztani és bekötni.

Ajánlott felhasználás

• OMU System OMC6sm-250A MCCB megszakítók kapcsolási állapotának visszajelzése.
• Hárompólusú és négypólusú kompakt megszakítókat tartalmazó elosztóberendezések.
• PLC digitális bemenetek és ipari vezérlőszekrények állapotjelzése.
• Épületfelügyeleti és energiaelosztás-felügyeleti rendszerek.
• Helyi jelzőlámpák és központi állapotmegjelenítők vezérlése.
• Egymástól elkülönített jelző- és felügyeleti áramkörök kialakítása.

Részletes termékleírás

OF segédérintkező funkció: A segédérintkező az OMC6 kompakt megszakító mechanikus kapcsolási állapotját követi. A főérintkezők BE/KI helyzetéről ad visszajelzést egy külön segédáramkörben. A modul nem helyettesíti a megszakítót, nem szakítja meg a főáramkört, és nem alkalmas a megszakító motoros működtetésére.

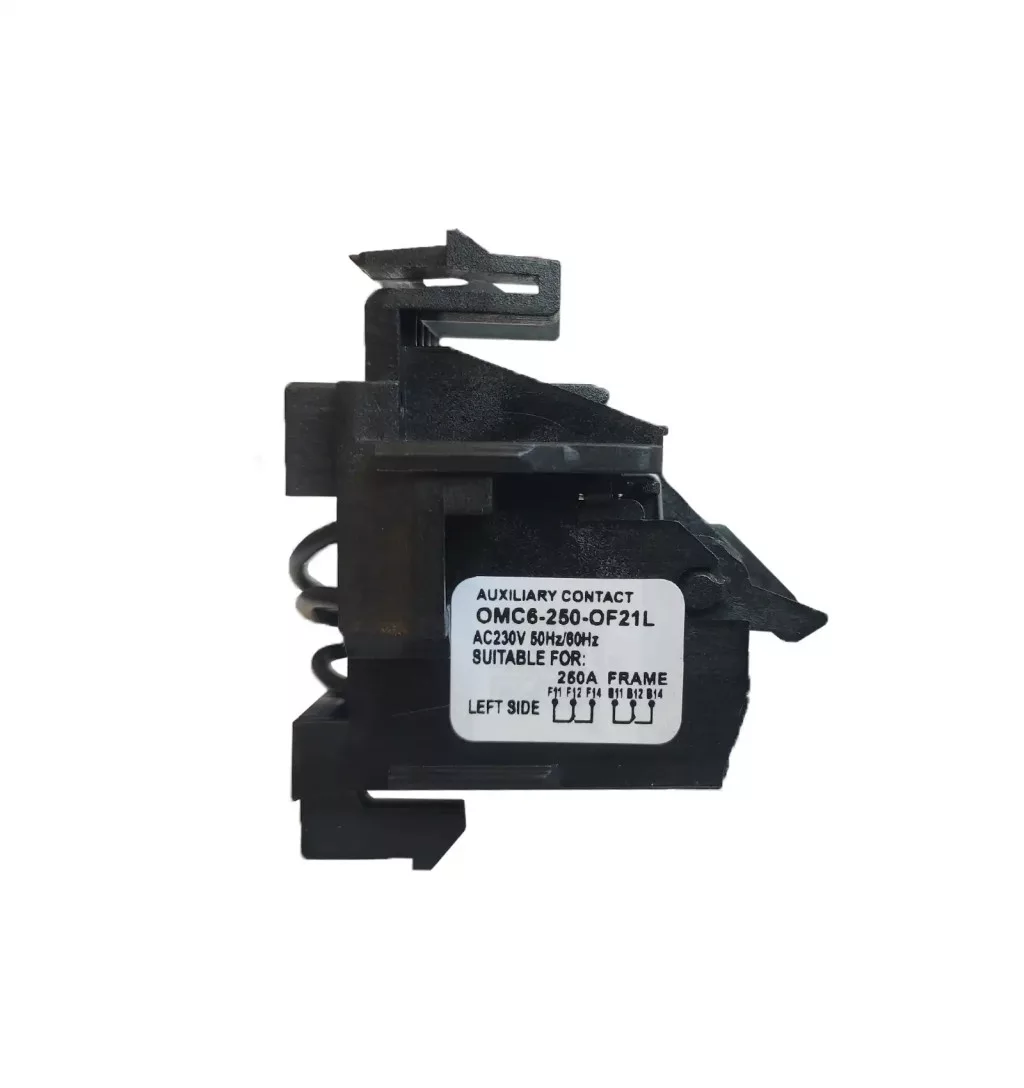

2NO+2NC érintkező-kialakítás: A modul két záró és két nyitó érintkezőfunkcióval rendelkezik, amely két váltóérintkező-csoporton keresztül teszi lehetővé a megszakító állapotának jelzését. Az első csoport F11, F12 és F14, a második csoport F21, F22 és F24 jelölésű csatlakozási pontokat használ. Az érintkezők megfelelő felhasználásával több jelző- vagy vezérlőáramkör is kialakítható.

Bekapcsolt állapot: A megadott működési adatok szerint ON állapotban az F12–F11 és az F22–F21 érintkezőpár zárt, míg az F14–F11 és az F24–F21 érintkezőpár nyitott. Az állapotjelző körök a megfelelő érintkezőpár kiválasztásával alakíthatók ki.

Kikapcsolt és kioldott állapot: OFF/TRIP állapotban az F14–F11 és az F24–F21 érintkezőpár zárt, míg az F12–F11 és az F22–F21 érintkezőpár nyitott. A két érintkezőcsoport azonos kapcsolási logikát követ. A bekötés előtt a modul tényleges kapocs- és vezetékjelöléseit ellenőrizni kell.

Villamos terhelhetőség: A névleges termikus áram (Ith) 3 A. AC-15 használati kategóriában 400 V AC feszültség mellett a megadott kapcsolási áram 0,3 A. DC-13 használati kategóriában 220 V DC feszültségen a kapcsolási áram 0,15 A. A névleges termikus áram nem azonos a meghatározott feszültségen és használati kategóriában megengedett kapcsolási árammal, ezért a vezérlőáramkör kialakításánál a megfelelő kategória szerinti terhelhetőséget kell figyelembe venni.

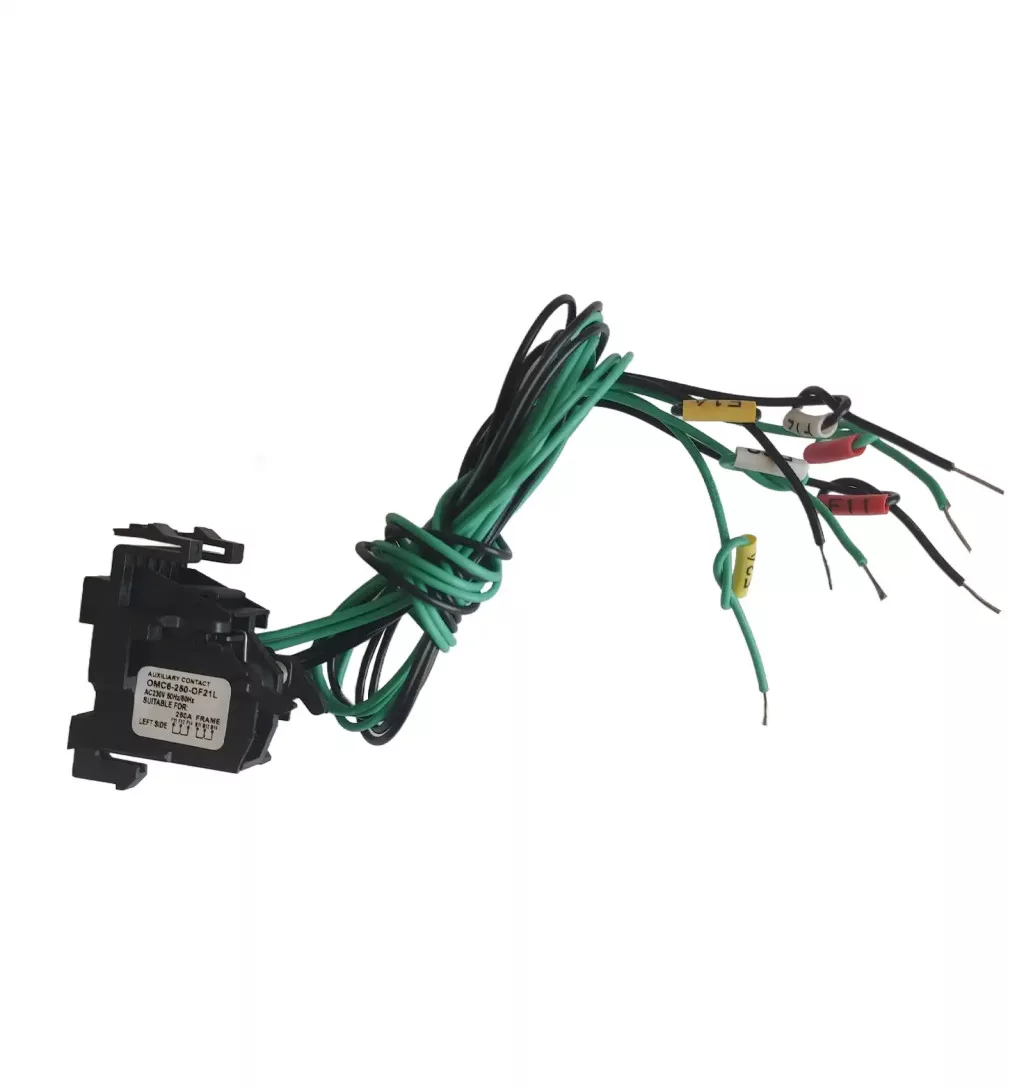

Bal oldali beépítés: A tartozék a megfelelő OMC6sm-250A kompakt megszakítók bal oldali tartozékhelyéhez készült. Az előre vezetékezett kialakítás megkönnyítheti az elosztószekrényen belüli vezetékcsatlakozások előkészítését. Szerelés előtt ellenőrizni kell a megszakító pontos típusát, a szabad tartozékhelyet és a gyártói szerelési előírásokat.

3P és 4P kompatibilitás: A megadott termékadatok szerint a modul az OMC6sm-250A sorozat hárompólusú és négypólusú MCCB megszakítóihoz használható. A 250 A érték a kompatibilis megszakító keretméretét jelöli, és nem a segédérintkező villamos terhelhetőségét. Más OMC6 keretméretekhez vagy eltérő sorozatokhoz a kompatibilitás külön ellenőrzést igényel.

PLC- és felügyeleti integráció: Az érintkezők megfelelő jelzőáramkörön keresztül PLC digitális bemenetekhez, állapotjelző berendezésekhez és épületfelügyeleti rendszerekhez csatlakoztathatók. A jelbemenet feszültségét, szükséges kapcsolási áramát és a visszajelzés értelmezését a vezérlőrendszer terve szerint kell meghatározni. Az OF segédérintkező a kézi kikapcsolást és a védelmi kioldást nem jelzi különálló eseményként; önálló hibakioldás-jelzéshez erre szolgáló külön funkció szükséges.

Készülékméretek: A termékoldalon megadott hosszúság 37 mm, magasság 47 mm és szélesség 22 mm. A szállítási tömeg 0,040 kg. Ezek az adatok a 250 A-es megszakítókhoz alkalmazható segédérintkező-modulra vonatkoznak.

Műszaki jellemzők

Villamos és csatlakozási adatok

Készülékméretek

Kompatibilitás

Az OMC6250OF21L segédérintkező a megadott kompatibilitási információk alapján az OMU System OMC6sm-250A hárompólusú (3P) és négypólusú (4P) MCCB kompakt megszakítóinak bal oldali tartozékhelyére készült. A felsorolt kompatibilis kivitelek az OMC6sm-250A 3P és az OMC6sm-250A 4P. A felszerelés előtt a megszakító pontos gyári típusszámát, mechanikai kivitelét és a rendelkezésre álló tartozékhelyet ellenőrizni kell. A 250 A-es keretméret nem a segédérintkező kapcsolási terhelhetőségét jelenti.
