OMU System OMC6250SD1L távkijelző megszakítóhoz bal 400V AC 0,3A

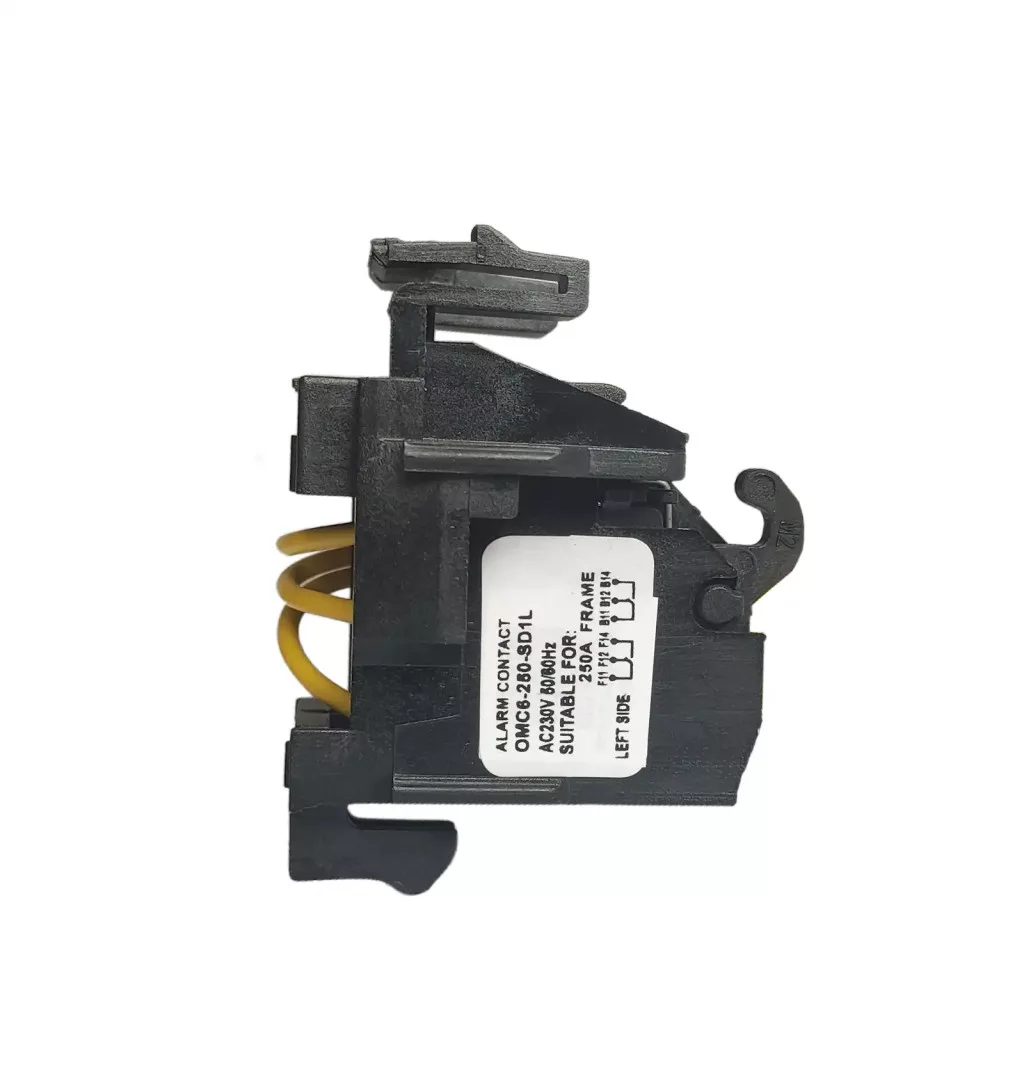

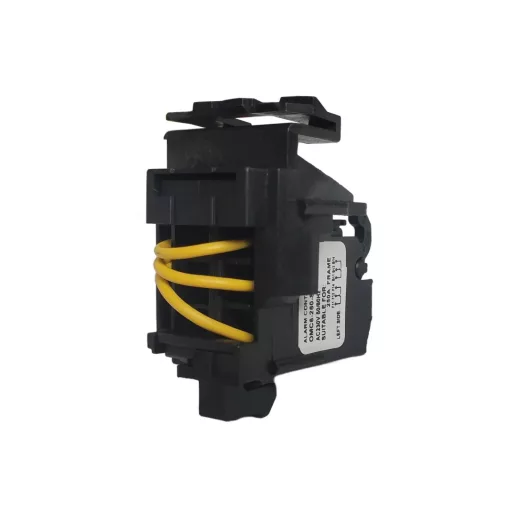

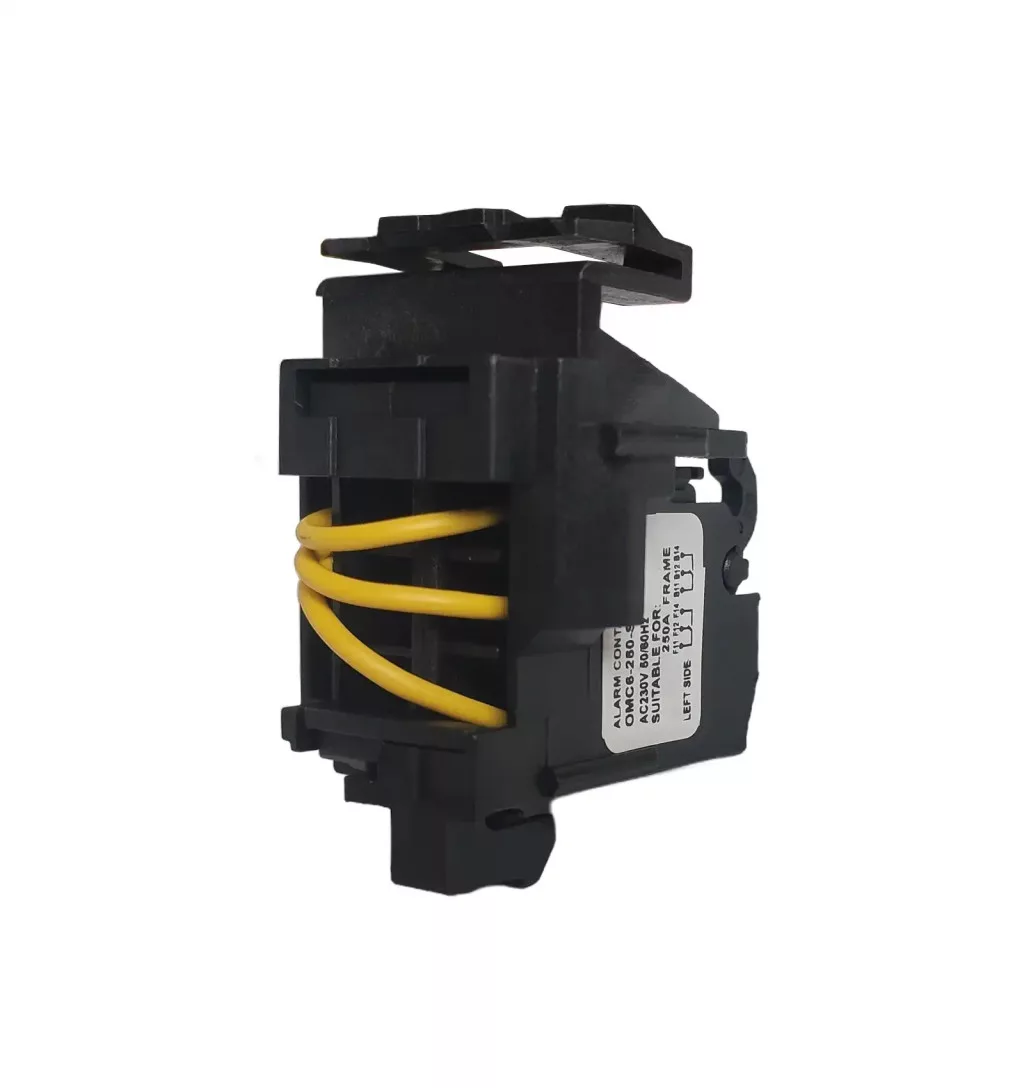

Az OMU System OMC6250SD1L távkijelző az OMC6 sorozatú, 250 A keretméretű MCCB kompakt megszakítókhoz készült SD kioldásjelző segédérintkező. Feladata a megszakító kioldott állapotának elektromos visszajelzése PLC, épületfelügyeleti rendszer, jelzőlámpa vagy más megfelelő jelző- és felügyeleti berendezés számára. A kompatibilis megszakító bal oldali tartozékhelyére szerelhető modul gyárilag szerelt, 60 cm hosszú csatlakozóvezetékkel rendelkezik. A jelzőérintkező névleges termikus árama 3 A, használati kategóriája AC-15 / DC-13, névleges kapcsolási árama 400 V AC esetén 0,3 A, 220 V DC esetén 0,15 A. A B11, B12 és B14 érintkezők a megszakító normál ON/OFF és kioldott TRIP állapotában eltérő kapcsolási állapotot vesznek fel. Az SD távkijelző nem oldja ki a megszakítót, hanem a kioldás bekövetkezéséről biztosít távoli visszajelzést.

Gyors termékösszefoglaló

Fő előnyök

• Távoli kioldásjelzés: a kompakt megszakító kioldott állapotáról elektromos visszajelzést biztosít.
• SD riasztóérintkező: a megszakító kioldásakor a jelzőérintkező kapcsolási állapota megváltozik.
• Bal oldali beépítés: az OMC6sm-250A kompakt megszakítók megfelelő bal oldali tartozékhelyére szerelhető.
• Gyárilag szerelt vezeték: a jelzőáramköri csatlakoztatáshoz elővezetékezett kivitel.
• 60 cm hosszú csatlakozóvezeték: a külső felügyeleti vagy jelzőáramkör bekötéséhez használható.
• 400 V AC / 0,3 A: az AC-15 használati kategóriában megadott kapcsolási adat.
• 220 V DC / 0,15 A: a DC-13 használati kategóriában megadott kapcsolási adat.
• 3 A névleges termikus áram: a jelzőérintkező Ith jellemzője.
• Váltóérintkezős kialakítás: B11 közös, B12 és B14 állapotfüggő érintkezőkkel.
• PLC- és épületfelügyeleti alkalmazásokhoz: megfelelően kialakított jelzőáramkörön keresztül csatlakoztatható.
• 3P és 4P kompatibilitás: a megadott három- és négypólusú OMC6sm-250A megszakítókkal.

Ideális választás

Az OMU System OMC6250SD1L távkijelző olyan villamos elosztó- és vezérlőberendezésekhez használható, ahol a 250 A keretméretű OMC6sm kompakt megszakító kioldási állapotáról távoli visszajelzés szükséges. A jelzőérintkező segítségével a kioldási esemény PLC digitális bemenetre, épületfelügyeleti rendszerbe, jelzőlámpás visszajelző egységhez vagy megfelelő relés áramkörbe továbbítható. A bal oldali beépítésű, gyárilag szerelt 60 cm-es vezetékkel rendelkező kiegészítő lehetővé teszi a megszakítókioldás jelzésének integrálását ipari felügyeleti és hibajelző rendszerekbe.

Ajánlott felhasználás

• OMU System OMC6sm-250A 3P MCCB megszakító kioldásjelzéséhez.
• OMU System OMC6sm-250A 4P MCCB megszakító kioldásjelzéséhez.
• Ipari villamos elosztószekrények hibavisszajelzéséhez.
• PLC-alapú megszakítóállapot-felügyelethez.
• Épületfelügyeleti rendszerek kioldásriasztásaihoz.
• Jelzőlámpás és relés riasztási áramkörökhöz.
• Gépvezérlő rendszerek megszakítókioldásának felismeréséhez.
• Központi villamos energiaelosztás felügyeleti jelzéseihez.
• Üzemeltetési és karbantartási hibajelzés továbbításához.

Részletes termékleírás

SD kioldásjelző segédérintkező: Az OMC6250SD1L az OMC6sm kompakt megszakító kioldott állapotának jelzésére szolgáló távkijelző. Az SD riasztóérintkező akkor vált kapcsolási állapotot, amikor a megszakító kioldott TRIP állapotba kerül. A modul így alkalmas a kioldás tényének külső jelzésére. Nem önálló megszakító és nem elektromos kioldómodul.

A kioldásjelzés és az ON/OFF állapotjelzés különbsége: Az SD távkijelző a megszakító kioldásának felismerésére szolgál. Normál ON és OFF állapot esetén az érintkezők azonos helyzetben maradnak, a kioldott TRIP állapotban pedig átváltanak. Így a jelzőáramkör a kioldást különítheti el a szokásos be- és kikapcsolt állapotoktól.

Bal oldali szerelés: Az OMC6250SD1L az OMC6 250 A keretméretű kompakt megszakító bal oldali tartozékhelyére szerelhető. A beépítési oldal és a keretméret meghatározó kompatibilitási feltétel. A 160 A keretméretű, jobb oldali vagy más készülékcsaládhoz tartozó kiegészítők nem tekinthetők automatikusan helyettesítő terméknek.

Gyárilag elővezetékezett kialakítás: Az OMU System OMC6250SD1L távkijelző vezetékkel együtt kerül forgalomba. A gyárilag szerelt vezetékek a jelzőérintkező és a külső felügyeleti vagy vezérlőáramkör közötti csatlakoztatásra szolgálnak. A vezetékezést a kapcsolási rajz és az érintkezőjelölések alapján kell elvégezni.

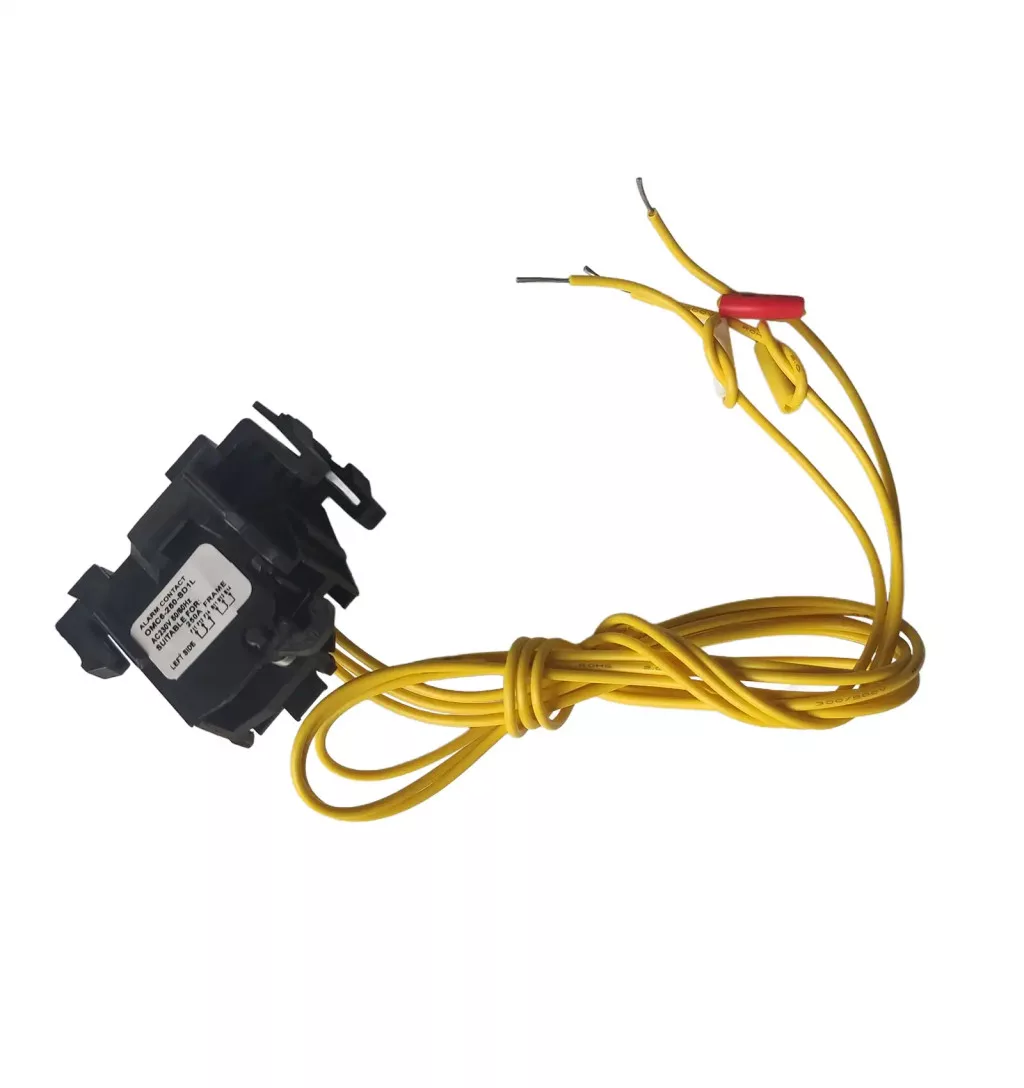

60 cm hosszú csatlakozóvezeték: A távkijelző gyárilag szerelt csatlakozóvezetékének hossza 60 cm. Az adat a jelzőmodul vezetékének hosszára vonatkozik, nem a megszakító vagy a tartozék készülékméretére. A vezeték elhelyezésénél biztosítani kell a megfelelő rögzítést, a mechanikai sérülések elleni védelmet és a megszakító mozgó részeitől való biztonságos elvezetést.

B11, B12 és B14 érintkezőjelölések: A távkijelző váltóérintkezős kapcsolási kialakítású. A B11 a közös érintkező, a B12 és a B14 pedig a megszakító állapotától függően kapcsolódik hozzá. A megadott működési táblázat alapján a B11–B12 érintkező normál állapotban zárt, a B11–B14 pedig nyitott. Kioldott állapotban ez az elrendezés megfordul.

Normál ON/OFF érintkezőállapot: A megszakító normál, nem kioldott ON vagy OFF állapotában a B12–B11 érintkezőpár zárt, a B14–B11 érintkezőpár nyitott. Ez a jelzőállapot nem jelent kioldási riasztást. Az SD jelzőérintkező ebben a kialakításban nem a kézi be- és kikapcsolás visszajelzésére, hanem a kioldási esemény elkülönítésére szolgál.

Kioldott TRIP érintkezőállapot: A megszakító kioldásakor a B14–B11 érintkezőpár zár, a B12–B11 érintkezőpár nyit. A B11–B14 kapcsolás felhasználható a kioldási esemény továbbítására megfelelően kialakított PLC-, jelzőlámpás vagy relés riasztási áramkörben.

Kioldást kiváltó események: A megadott termékleírás szerint a jelzés túlterhelési, rövidzárlati, földzárlati, MX munkaáramú kioldó vagy MN feszültségcsökkenési kioldó működéséből eredő megszakítókioldás esetén is megjelenhet. A rendelkezésre álló védelmi funkciók a konkrét megszakító kivitelétől függenek. Az SD távkijelző a kioldás tényét jelzi, de nem különbözteti meg önállóan a kioldás okát.

3 A névleges termikus áram: A távkijelző névleges termikus árama, az Ith érték 3 A. Ez a segédérintkező termikus műszaki jellemzője, és nem azonos a kapcsolási terhelhetőséggel az AC-15 vagy DC-13 használati kategóriában. Az áramkör tervezésekor a ténylegesen kapcsolt feszültséghez és terhelési kategóriához tartozó határértéket kell betartani.

400 V AC mellett 0,3 A kapcsolási áram: A jelzőérintkező névleges kapcsolási árama 400 V AC mellett 0,3 A, AC-15 használati kategóriában. A 400 V AC az érintkezőre megadott kapcsolási feszültség, nem a modul saját tápellátásához szükséges működtetőfeszültség. A jelzőérintkező működése a megszakító mechanikus állapotához kapcsolódik.

220 V DC mellett 0,15 A kapcsolási áram: A DC-13 használati kategóriához megadott névleges kapcsolási áram 220 V DC mellett 0,15 A. Egyenfeszültségű jelző- vagy relés vezérlőáramkör tervezésekor ezt az értéket és az alkalmazott kapcsolási követelményeket kell figyelembe venni.

AC-15 és DC-13 használati kategória: A segédérintkező AC-15 és DC-13 vezérlőáramköri kapcsolási feladatokhoz megadott műszaki értékekkel rendelkezik. Az érintkezővel kapcsolt berendezések villamos jellemzőit az érintkező névleges kapcsolási adataihoz kell igazítani. A modul nem főáramköri kapcsolókészülék.

50 Hz frekvencia: A megadott műszaki adat szerinti frekvencia 50 Hz. A váltakozó feszültségű jelzőáramkör kialakításakor a kapcsolási feszültséget, áramot és használati kategóriát együtt kell figyelembe venni.

PLC-alapú kioldásfelügyelet: A B11 közös érintkező és a B14 kioldási állapothoz tartozó érintkező felhasználásával a megszakító kioldása megfelelő PLC digitális bemeneti áramkörben felismerhető. A bemeneti feszültséget és a jelzőáramkör terhelését a PLC villamos adatai és a jelzőérintkező kapcsolási értékei alapján kell meghatározni. A modul önálló digitális kommunikációval nem rendelkezik.

Épületfelügyeleti és riasztási rendszerek: Az SD távkijelző a megszakító kioldott állapotát központi felügyeleti rendszerbe, jelzőreléhez vagy megfelelő jelzőlámpához továbbíthatja. A jelzés lehetővé teszi a kioldás gyors felismerését olyan berendezésekben is, ahol a megszakító és a kezelőhely egymástól távol található.

250 A keretméretű megszakítókhoz: Az OMC6250SD1L a megadott OMC6sm-250A kompakt megszakítókhoz használható. A 250 A a kompatibilis megszakító keretméretét jelenti, nem az SD jelzőérintkező áramerősségét. A segédérintkező tényleges kapcsolási értékeit a megadott AC és DC terhelési adatok határozzák meg.

Három- és négypólusú kompatibilitás: A termék az OMU System OMC6sm-250A 3P és OMC6sm-250A 4P MCCB kompakt megszakítókhoz alkalmazható. A hárompólusú és négypólusú megjelölés a megszakító főáramköri kialakítását jelenti, a távkijelző pedig a közös kioldási állapotot jelzi.

Az SD és MX tartozékok eltérő funkciója: Az SD távkijelző a megszakító kioldásának visszajelzésére szolgál. Az MX munkaáramú kioldó ezzel szemben külső elektromos parancsra működteti a megszakító kioldómechanizmusát. Az SD tehát nem használható önálló távkioldásra. Ha a berendezésben mindkét funkció szükséges, a tartozékok beépíthetőségét a konkrét megszakító dokumentációja alapján kell ellenőrizni.

Szerelés és bekötés: A távkijelzőt a kompatibilis OMC6sm-250A kompakt megszakító bal oldali tartozékhelyére kell beépíteni. A gyárilag szerelt 60 cm hosszú csatlakozóvezetéket a B11, B12 és B14 érintkezőjelöléseknek megfelelően kell csatlakoztatni. A szerelés előtt a megszakító főáramkörét és a jelzőáramkört feszültségmentesíteni kell, és meg kell akadályozni a véletlen visszakapcsolást.

Üzembe helyezési ellenőrzés: Beépítés után ellenőrizni kell a távkijelző mechanikus illeszkedését, a 60 cm-es vezeték bekötését és az érintkezők működését. Normál ON/OFF állapotban a B11–B12, kioldott TRIP állapotban a B11–B14 érintkezőpár zárt a megadott kapcsolási adatok szerint. A működési próbát a megszakító és a vezérlőberendezés kezelési előírásainak betartásával, megfelelő villamos szakképesítéssel rendelkező szakember végezze.

Műszaki jellemzők

Érintkezőállapotok – normál és kioldott megszakító

A B11 közös érintkező. A megadott kapcsolási állapotok szerint normál ON/OFF állapotban a B11–B12 zárt, míg kioldott TRIP állapotban a B11–B14 zár. A tényleges jelzőáramköri bekötést a gyártói kapcsolási rajznak megfelelően kell elvégezni.

Kapcsolási és terhelési adatok

Kompatibilis megszakítók

A távkijelző kiválasztásakor a kompatibilis megszakító pontos típusát, a 250 A keretméretet, a bal oldali tartozékhelyet és a jelzőáramkör kapcsolási követelményeit kell ellenőrizni.

Szerelési és biztonsági tudnivalók

Az OMU System OMC6250SD1L távkijelzőt a kompatibilis OMC6sm-250A kompakt megszakító bal oldali tartozékhelyére kell beépíteni. A gyárilag szerelt, 60 cm hosszú csatlakozóvezetéket a B11, B12 és B14 érintkezőjelöléseknek és a jelzőáramkör kapcsolási rajzának megfelelően kell bekötni. A jelzőérintkező kapcsolási terhelhetősége AC-15 használati kategóriában 400 V AC mellett 0,3 A, DC-13 kategóriában 220 V DC mellett 0,15 A. A 3 A névleges termikus áram nem helyettesíti ezeket a használati kategóriához tartozó kapcsolási adatokat. A távkijelző nem alkalmas a megszakító önálló elektromos kioldására. A szerelés megkezdése előtt a megszakító főáramkörét és a jelzőáramkört feszültségmentesíteni kell, a véletlen visszakapcsolás lehetőségét ki kell zárni. A telepítést és az érintkezőállapotok ellenőrzését megfelelő villamos szakképesítéssel rendelkező szakember végezze.
