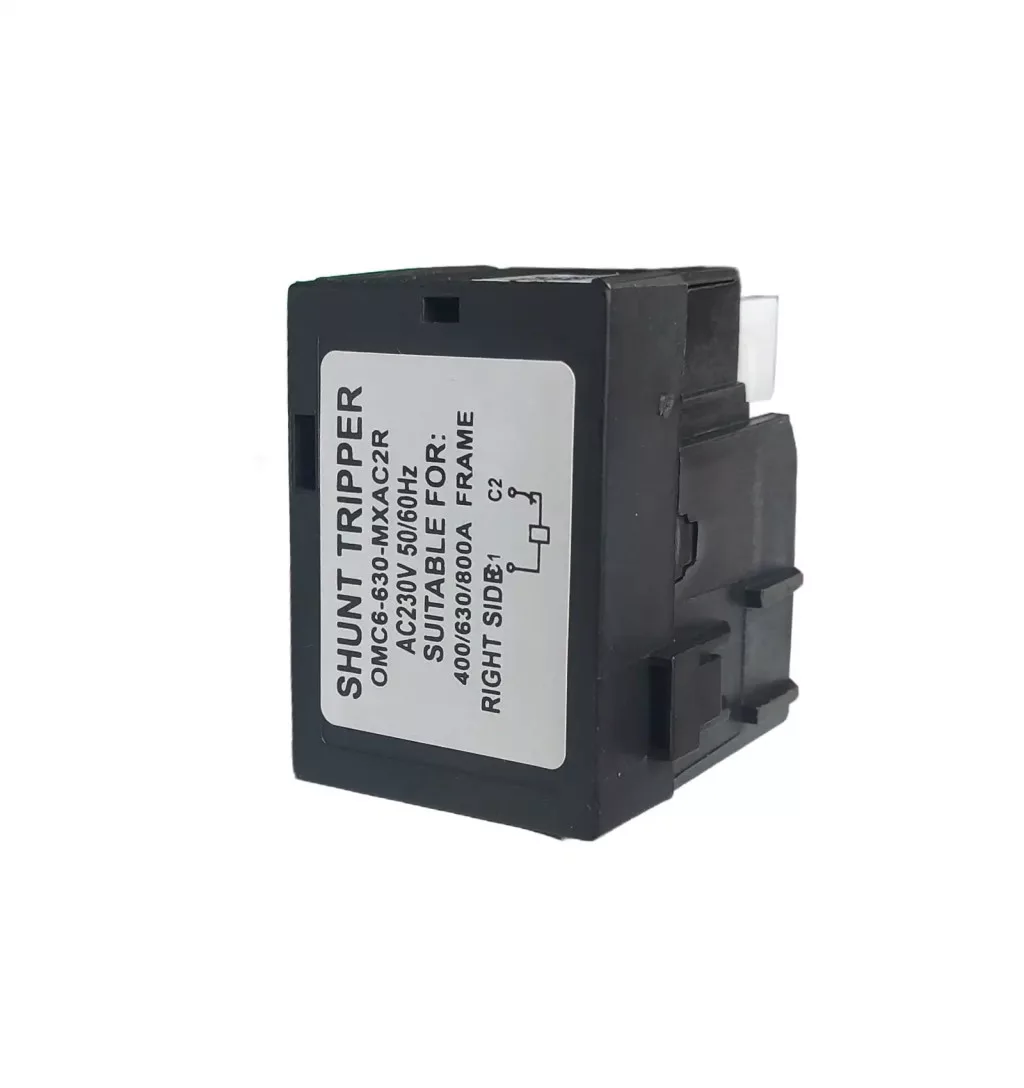

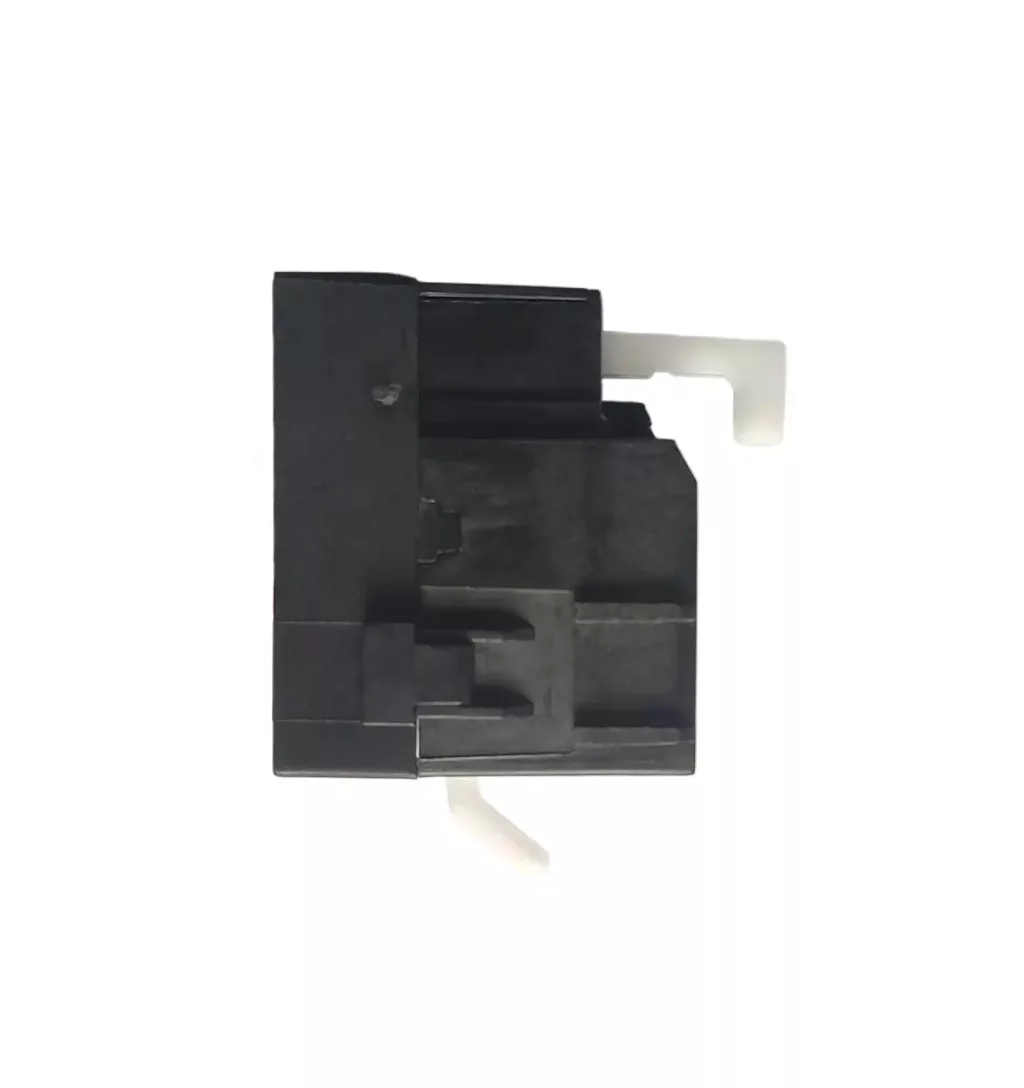

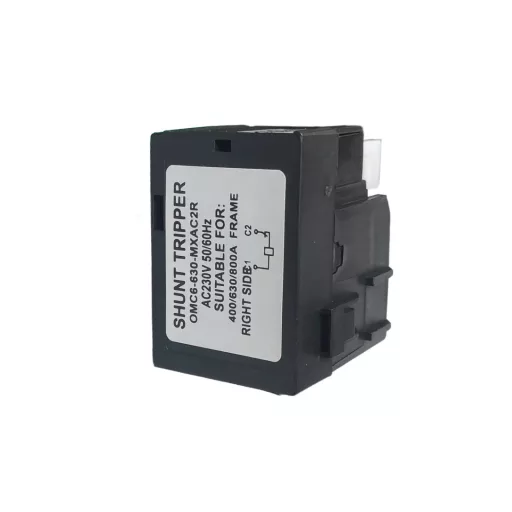

OMU System OMC6630MXAC2R munkaáramú kioldó megszakítóhoz jobb 230V AC

Az OMU System OMC6630MXAC2R munkaáramú kioldó az OMC6 sorozatú, 400 A, 630 A, 800 A és 1000 A keretméretű MCCB kompakt megszakítók távoli elektromos kioldására szolgáló kiegészítő. A 230 V AC működtetőfeszültségű, jobb oldali MX kioldó gyárilag szerelt, 60 cm hosszú csatlakozóvezetékkel rendelkezik. A megfelelő vezérlőfeszültség rákapcsolásakor a modul működteti a kompatibilis megszakító kioldómechanizmusát, ezáltal lehetővé teszi a főáramkör távoli lekapcsolását. A megadott műszaki adatok szerint a kioldó 50/60 Hz frekvenciával működik, a névleges vezérlőfeszültség 70–110%-os tartományában alkalmazható, teljesítményfelvétele pedig 230 V AC mellett 179 W. A termék ipari energiaelosztó berendezésekben, vezérlőszekrényekben, automatizálási rendszerekben és megfelelően kialakított lekapcsolási áramkörökben használható. Az OMC6630MXAC2R nem önálló kompakt megszakító, hanem a kompatibilis OMC6sm 3P és 4P MCCB megszakítókhoz készült elektromos működtető tartozék.

Gyors termékösszefoglaló

Fő előnyök

• Távoli elektromos kioldás: az OMC6sm MCCB kompakt megszakító külső vezérlőáramkörből lekapcsolható.
• 230 V AC működtetés: váltakozó feszültségű vezérlőrendszerekhez készült kivitel.

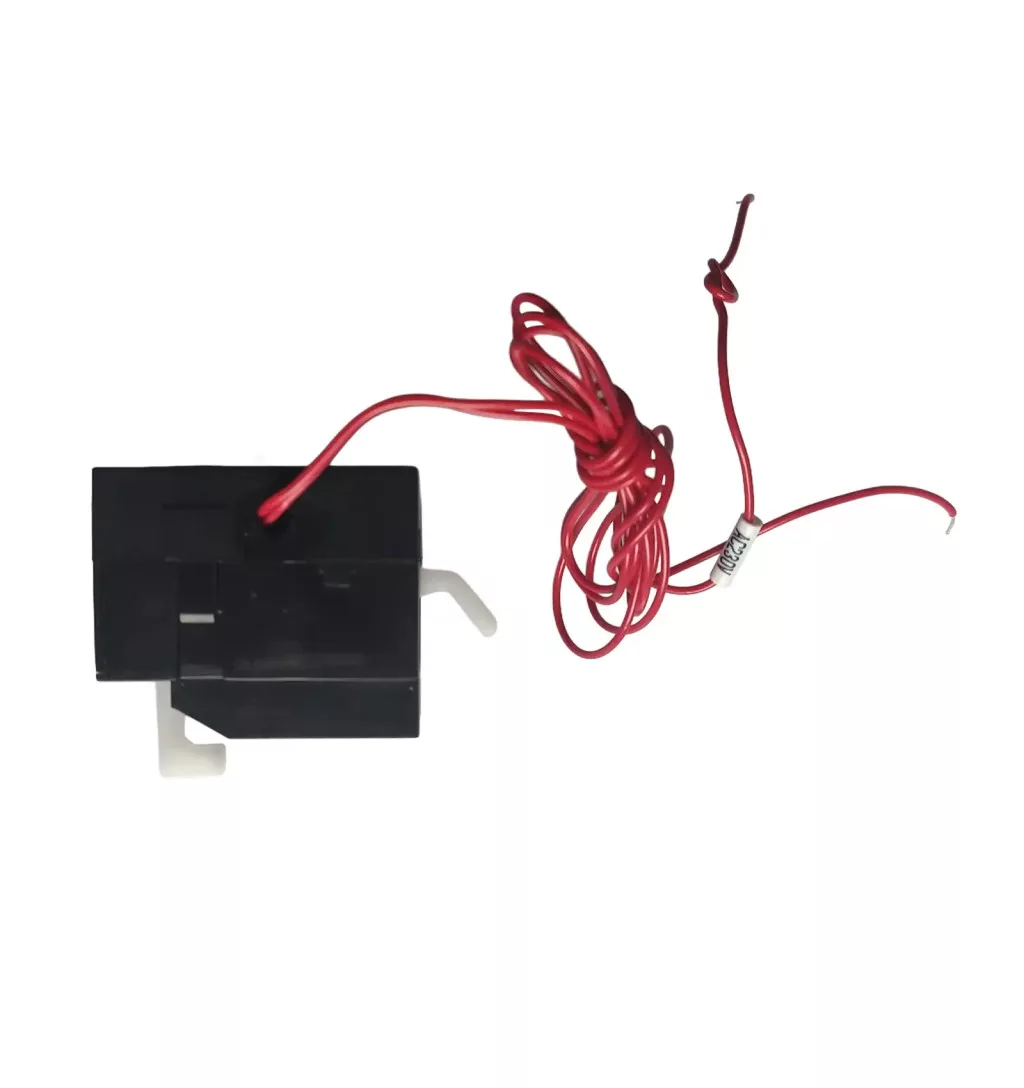

• 60 cm hosszú, gyárilag szerelt vezeték: a vezérlőáramköri csatlakoztatáshoz kialakított vezetékes kivezetés.
• Négy kompatibilis keretméret: 400 A, 630 A, 800 A és 1000 A keretméretű OMC6sm kompakt megszakítókhoz.
• Jobb oldali beépítés: a megszakító megfelelő jobb oldali tartozékhelyére szerelhető.
• 3P és 4P kompatibilitás: a felsorolt keretméretek három- és négypólusú OMC6sm megszakítóihoz.
• 50/60 Hz frekvencia: a megadott váltakozó feszültségű működtetéshez.
• 70–110%-os működtetési tartomány: a névleges vezérlőfeszültség megadott működési tartománya.
• Relés és PLC-alapú vezérléshez illeszthető: megfelelően méretezett kapcsolóelemmel.
• Ipari energiaelosztáshoz: központi és távoli megszakítólekapcsolási funkciók kialakítására.
• Gyári OMU System tartozék: az OMC6 MCCB megszakítócsalád kiegészítője.

Ideális választás

Az OMU System OMC6630MXAC2R munkaáramú kioldó olyan villamos energiaelosztó és vezérlőberendezésekhez használható, ahol a 400 A, 630 A, 800 A vagy 1000 A keretméretű OMC6sm kompakt megszakítót külső vezérlőhelyről kell kioldani. A modul ipari fő- és alelosztókban, kapcsolószekrényekben, épületfelügyeleti rendszerekben és automatizálási alkalmazásokban építhető be. A gyárilag szerelt 60 cm hosszú csatlakozóvezeték a vezérlőáramköri bekötés kialakításához használható. A távoli kioldás lehetővé teszi, hogy a megszakító lekapcsolása a készüléktől távol elhelyezett vezérlőegység parancsára történjen, a megfelelő rendszertervezési és villamos biztonsági feltételek teljesítése mellett.

Ajánlott felhasználás

• OMU System OMC6sm-400A kompakt megszakítók távoli kioldására.
• OMU System OMC6sm-630A kompakt megszakítók távoli kioldására.
• OMU System OMC6sm-800A kompakt megszakítók távoli kioldására.
• OMU System OMC6sm-1000A kompakt megszakítók távoli kioldására.
• Hárompólusú és négypólusú MCCB készülékek megfelelő tartozékhelyén.
• Ipari villamos elosztó- és kapcsolószekrényekben.
• PLC-rendszerekhez kapcsolódó, relén keresztül működtetett lekapcsolási áramkörökben.
• Épületautomatizálási és energiafelügyeleti rendszerekben.
• Megfelelően kialakított vészleállítási és központi lekapcsolási rendszerek részeként.
• Az előírásoknak megfelelő tűzvédelmi lekapcsolási vezérlőáramkörökben.

Részletes termékleírás

MX munkaáramú kioldó működési elve: Az OMC6630MXAC2R elektromos kioldótartozék a megfelelő vezérlőfeszültség rákapcsolásakor működteti a kompatibilis kompakt megszakító mechanikus kioldószerkezetét. A megszakító főérintkezői a kioldás hatására nyitnak, és a hozzájuk csatlakozó főáramkör lekapcsolódik. A modul a megszakító távoli lekapcsolását biztosítja, de nem helyettesíti annak saját túláramvédelmi és főáramköri kapcsolási funkcióit.

Gyárilag szerelt vezetékes kivitel: Az OMU System OMC6630MXAC2R vezetékkel együtt kerül forgalomba. A kioldó gyárilag szerelt csatlakozóvezetékkel rendelkezik, amelynek feladata a modul vezérlőáramköri csatlakoztatása. A vezeték elhelyezését és csatlakoztatását a megszakító tartozékbekötési előírásai és a vezérlőberendezés kapcsolási rajza szerint kell kialakítani.

60 cm hosszú csatlakozóvezeték: A kioldó gyárilag szerelt csatlakozóvezetékének hossza 60 cm. Ez az adat a vezeték hosszát jelöli, nem a kioldó készülékméretét vagy a megszakító szerelési méretét. A vezeték elvezetésekor biztosítani kell a mechanikai sérülések elleni védelmet, a megfelelő rögzítést és a megszakító kezelőszerveitől, valamint mozgó mechanikus elemeitől való biztonságos elhelyezést.

230 V AC működtetőfeszültség: Az OMC6630MXAC2R névleges működtetőfeszültsége 230 V AC. Ez a kioldó vezérlőtekercsének működtetésére szolgáló feszültség, nem a megszakító főáramköri névleges feszültsége. A vezérlőáramkört a megfelelő feszültségforrásra és kapcsolási kialakításra kell méretezni.

50/60 Hz hálózati frekvencia: A termék megadott működtetési frekvenciája 50/60 Hz. A kioldó váltakozó feszültségű vezérlőrendszerekben alkalmazható, a megadott névleges adatok és a bekötési követelmények betartásával.

70–110%-os működtetőfeszültség-tartomány: A megadott termékadatok szerint a munkaáramú kioldó a névleges vezérlőfeszültség 70–110%-a közötti tartományban képes működtetni a megszakítót. A tartomány a 230 V AC névleges működtetőfeszültséghez kapcsolódik. A vezérlőáramkör tápellátását és kapcsolóelemeit ennek figyelembevételével kell megválasztani.

179 W teljesítményfelvétel: Az OMC6630MXAC2R megadott teljesítményfelvétele 179 W 230 V AC mellett. A teljesítményadat a kioldó elektromos működtetéséhez kapcsolódik, nem a kompatibilis MCCB megszakító főáramköri terhelhetőségéhez. A vezérlőrelé vagy más kapcsolóelem kiválasztásakor figyelembe kell venni a tekercs kapcsolási igényét és a gyártói működtetési előírásokat. A tekercs tartós feszültség alatt tartásának megengedettségét külön ellenőrizni kell.

400 A keretméretű megszakítókhoz: A munkaáramú kioldó az OMU System OMC6sm-400A 3P és OMC6sm-400A 4P MCCB kompakt megszakítókhoz használható. A 400 A a kompatibilis megszakító keretméretét jelenti, nem a kioldó áramerősségét.

630 A keretméretű megszakítókhoz: Az OMC6630MXAC2R a megadott OMC6sm-630A hárompólusú és négypólusú kompakt megszakítókhoz is alkalmazható. A tartozék kiválasztásakor a jobb oldali kiegészítőhely meglétét ellenőrizni kell.

800 A keretméretű megszakítókhoz: A kioldó kompatibilis az OMC6sm-800A 3P és OMC6sm-800A 4P MCCB megszakítókkal a megadott alkalmazási kör szerint. A modul ezeknél a készülékeknél is külső elektromos kioldási parancsot valósít meg.

1000 A keretméretű megszakítókhoz: A megadott kompatibilitás az OMC6sm-1000A 3P és OMC6sm-1000A 4P típusokra is kiterjed. Az 1000 A az alkalmazott MCCB keretméretét jelzi, nem a munkaáramú kioldó saját villamos névleges áramát.

Jobb oldali beépítés: Az OMC6630MXAC2R a kompatibilis kompakt megszakító jobb oldali kiegészítőhelyére szerelhető. A megfelelő beépítési oldal a tartozék mechanikus illeszkedése és működése szempontjából lényeges. Bal oldali kioldót vagy más OMC6 tartozékot nem szabad automatikusan helyettesítőként alkalmazni.

Három- és négypólusú kivitelek: A kioldó a megadott keretméretek 3P és 4P OMC6sm változataihoz használható. A hárompólusú és négypólusú megjelölés a kompakt megszakító főáramköri pólusainak számát jelenti. Az MX kioldó a megszakító közös kioldómechanizmusát működteti.

Távoli vezérlés PLC-rendszerből: Az MX kioldó megfelelő kapcsolóelemmel PLC-alapú ipari automatizálási rendszerbe integrálható. A PLC a kioldási parancsot relén vagy más megfelelő interfészen keresztül adhatja ki. A vezérlőelem kiválasztásakor a 230 V AC működtetőfeszültséget és a megadott 179 W teljesítményfelvételt figyelembe kell venni. A PLC-kimenet közvetlen alkalmazhatóságát a kimenet saját villamos adatai alapján kell ellenőrizni.

Relés és központi lekapcsolási vezérlések: A munkaáramú kioldó külső vezérlőrelével, nyomógombbal vagy megfelelő vezérlőegységgel működtethető, ha az alkalmazott kapcsolási megoldás megfelel a kioldó műszaki követelményeinek. Ipari elosztóberendezésekben ez lehetővé teszi a megszakító távoli lekapcsolását a fő kapcsolókészülék közvetlen kezelése nélkül.

Vészleállítási alkalmazások: Az OMC6630MXAC2R megfelelően kialakított vészleállítási rendszer részeként külső lekapcsolási parancs végrehajtására használható. A munkaáramú kioldó működéséhez a kioldási parancs pillanatában rendelkezésre kell állnia a megfelelő működtetőfeszültségnek. A modul önmagában nem helyettesít tanúsított biztonsági relét, biztonsági vezérlőt vagy feszültségkimaradáskor működő lekapcsolási megoldást.

Tűzvédelmi vezérlések: A munkaáramú kioldó központi lekapcsolási feladatokban megfelelő villamos és tűzvédelmi rendszerterv alapján alkalmazható. A teljes rendszer kialakításánál külön vizsgálni kell a vezérlőtápellátást, a lekapcsolási funkciót, a kapcsolókészülékeket és a vonatkozó követelményeket. A munkaáramú kioldó önmagában nem minősíti a teljes kapcsolóberendezést tűzvédelmi célra.

Munkaáramú és feszültségcsökkenési kioldó: Az MX munkaáramú kioldó akkor működik, amikor a működtetőfeszültséget rákapcsolják. Az MN feszültségcsökkenési kioldó ettől eltérő funkciójú tartozék, amely a vezérlőfeszültség csökkenésére vagy megszűnésére reagál. A két eszköz működési elve eltér, ezért a kívánt lekapcsolási feladatnak megfelelő tartozékot kell kiválasztani.

Nem önálló megszakító: Az OMC6630MXAC2R nem tartalmaz önálló főáramköri túlterhelés- vagy zárlatvédelmet. A védelmi és kapcsolási funkciókat a kompatibilis MCCB megszakító látja el. Az MX tartozék ezekhez biztosít távoli elektromos kioldási lehetőséget.

Beépítés és csatlakoztatás: A munkaáramú kioldót az előírt kompatibilis OMC6sm megszakító jobb oldali tartozékhelyére kell beépíteni. A gyárilag szerelt 60 cm hosszú csatlakozóvezetéket a 230 V AC vezérlőáramkör megfelelő pontjaira kell csatlakoztatni, a gyártói kapcsolási rajz szerint. A szerelés előtt a főáramkört és a vezérlőáramkört egyaránt feszültségmentesíteni kell.

Üzembe helyezés és ellenőrzés: Beszerelés után ellenőrizni kell a kioldó mechanikus illeszkedését, a 60 cm hosszú vezeték megfelelő elhelyezését és bekötését, továbbá a távoli kioldási parancs működését. A működési próbát a megszakító és a villamos berendezés kezelési előírásai szerint kell elvégezni. A szerelést és az ellenőrzést megfelelő villamos szakképesítéssel rendelkező szakember végezze.

Műszaki jellemzők

Működtetési és vezérlési adatok

Kompatibilis megszakítók

A kompatibilitási lista a megadott nyolc OMC6sm megszakítóváltozatra vonatkozik. A megfelelő tartozék kiválasztásakor ellenőrizni kell a konkrét megszakító típuskódját és a jobb oldali tartozékhely kialakítását. A 400 A, 630 A, 800 A és 1000 A értékek a megszakítók keretméretét jelölik, nem a kioldó saját névleges áramát.

Szerelési és biztonsági tudnivalók

Az OMU System OMC6630MXAC2R munkaáramú kioldót a felsorolt kompatibilis OMC6sm MCCB megszakítók jobb oldali tartozékhelyére kell beszerelni. A gyárilag szerelt, 60 cm hosszú csatlakozóvezetéket a 230 V AC vezérlőáramkör kapcsolási rajza alapján kell bekötni. A vezérlőrelé vagy egyéb kapcsolóelem kiválasztásakor figyelembe kell venni a 179 W megadott teljesítményfelvételt és a tekercs működtetésére vonatkozó követelményeket. A modul nem önálló túláramvédelmi eszköz, és nem helyettesíti a megszakító saját védelmi funkcióit. Az MX működési elve miatt a vezérlőfeszültség hiánya önmagában nem eredményez automatikus kioldást. A beépítés előtt mind a főáramkört, mind a vezérlőáramkört feszültségmentesíteni kell, és meg kell akadályozni a véletlen visszakapcsolást. A szerelést és az üzembe helyezési vizsgálatokat szakképzett villamos szakember végezze.
