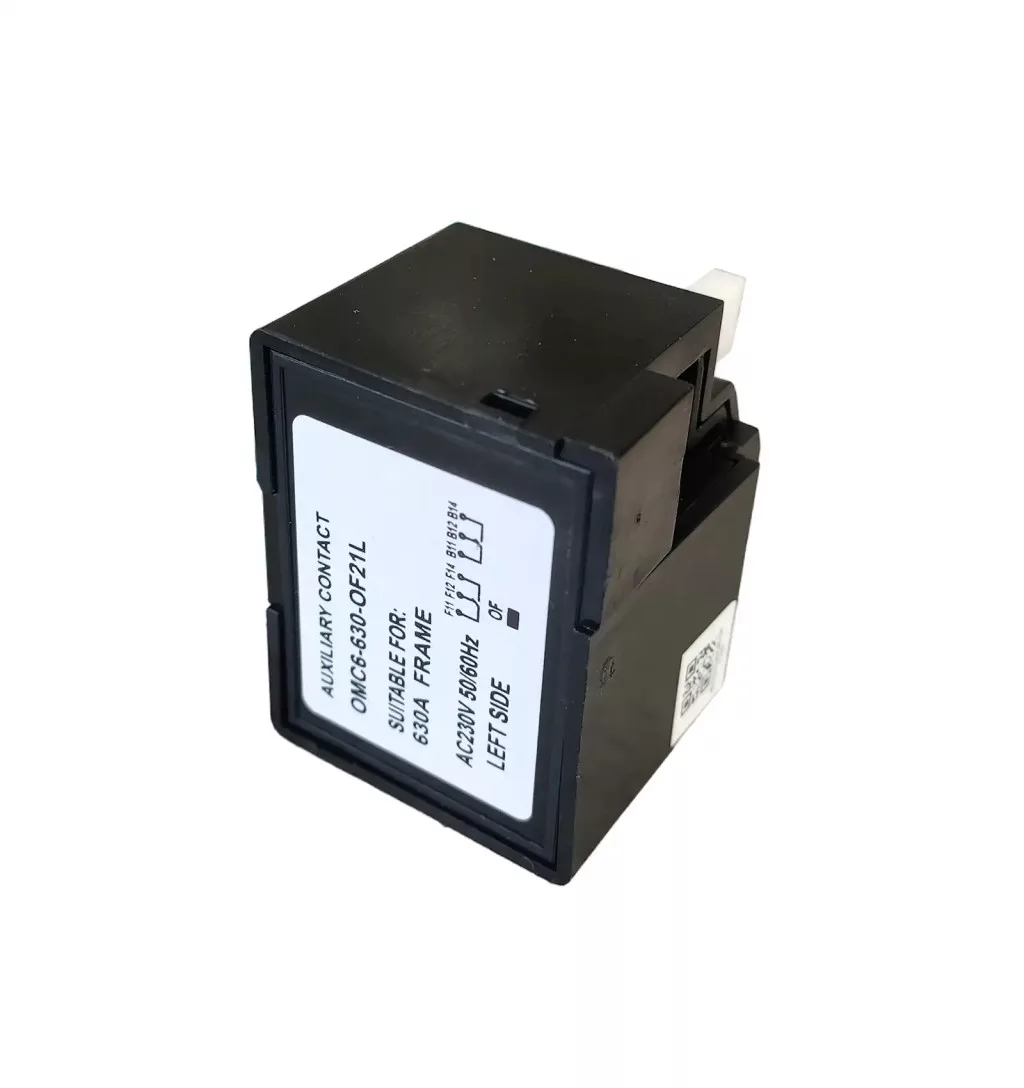

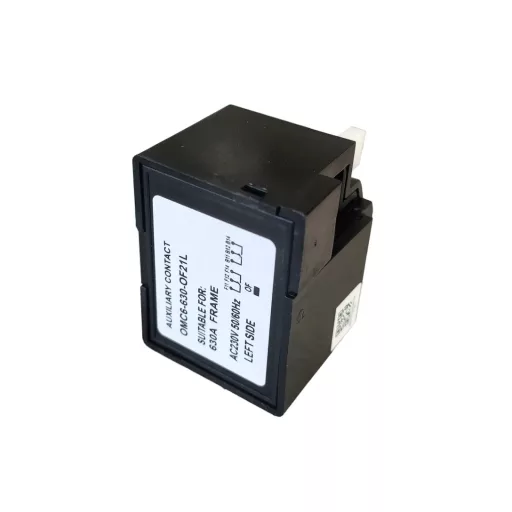

OMU System OMC6630OF21L segédérintkező bal oldali 2NC+2NO 400V AC 0,3A

Az OMU System OMC6 sorozatú MCCB kompakt megszakítókhoz készült bal oldali segédérintkező modul a megszakító kapcsolási állapotának távoli visszajelzésére szolgál. A 2NO+2NC érintkező-kiosztású, előre vezetékezett OF tartozék segítségével a megszakító BE/KI állapota felügyeleti, jelző- és vezérlőrendszerekben használható fel. A modulhoz tartozó vezetékek hossza 60 cm, ami megkönnyítheti a vezérlő- és jelzőáramkörök csatlakoztatását. A segédérintkező 400 A, 630 A, 800 A és 1000 A keretméretű, megfelelő OMC6 kompakt megszakítókhoz alkalmazható.

Gyors termékösszefoglaló

Fő előnyök

• Távoli kapcsolásiállapot-visszajelzés: a megszakító állapota továbbítható jelző- és felügyeleti rendszerek felé.
• 2NO+2NC érintkező-kialakítás: két nyitó és két záró érintkezőfunkció biztosít többféle állapotjelzési lehetőséget.
• Bal oldali beépítés: az OMC6 megszakítócsalád megfelelő készülékeinek bal oldali tartozékhelyére készült.
• Széles keretméret-tartomány: a megadott 400 A, 630 A, 800 A és 1000 A keretméretekhez.

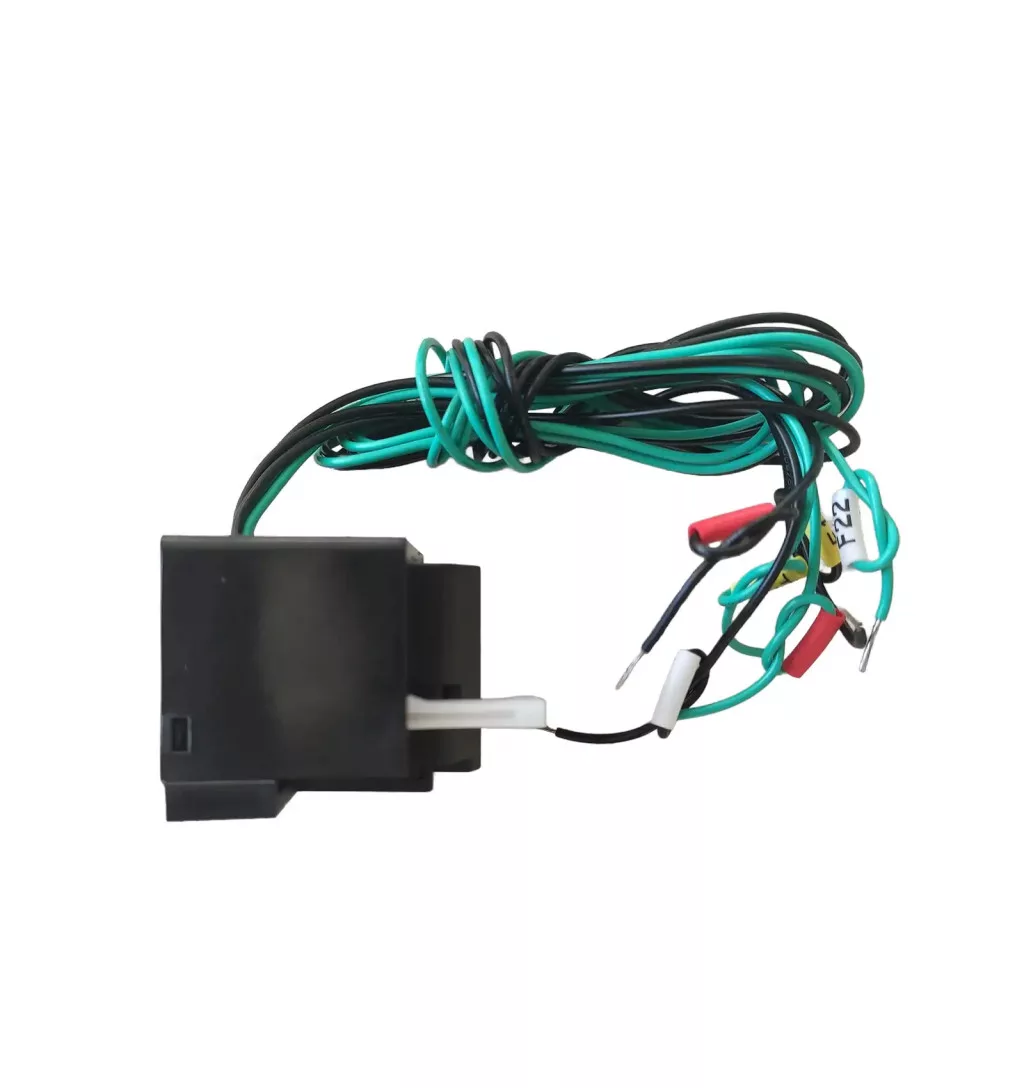

• Előre vezetékezett kialakítás: a 60 cm hosszú vezetékek megkönnyítik a csatlakozások előkészítését.
• AC- és DC-jelzőkörökhöz: AC-15 és DC-13 használati kategóriára megadott jellemzőkkel.
• PLC- és épületfelügyeleti alkalmazásokhoz: a megfelelő villamos bemenetekkel és vezérlési kialakítással együtt alkalmazható.

Ideális választás

Az OF segédérintkező olyan OMC6 kompakt megszakító kiegészítője lehet, amelynek BE/KI állapotát nemcsak a helyszínen, hanem egy vezérlőszekrényben, PLC-bemeneten vagy épületfelügyeleti rendszerben is meg kell jeleníteni. A modul mechanikus állapotkövetése alkalmas visszajelző áramkörök kialakítására, amennyiben a csatlakoztatott berendezés jelbemenete és a segédérintkező villamos terhelhetősége megfelelő. Az előre kivezetett, 60 cm hosszú vezetékek segítik a bekötés elrendezésének megtervezését.

Ajánlott felhasználás

• OMC6 MCCB kompakt megszakítók kapcsolási állapotának távoli jelzése.
• Ipari villamos elosztószekrények és kapcsolóberendezések felügyelete.
• PLC digitális bemenetekhez kialakított állapotjelző áramkörök.
• Épületfelügyeleti és automatizálási rendszerek megszakítóállapot-visszajelzése.
• Helyi jelzőlámpás vagy központi állapotmegjelenítő rendszerek.
• Több jelzőfunkció kialakítása a 2NO+2NC érintkező-kiosztással.

Részletes termékleírás

OF segédérintkező funkció: A modul az OMC6 kompakt megszakító mechanikus kapcsolási állapotát követi. Feladata nem a főáramkör megszakítása, hanem a megszakító állapotának jelzése egy külön jelző- vagy vezérlőáramkörben. A segédérintkezők állapotváltozása alkalmas a BE és KI helyzet megkülönböztetésére.

2NO+2NC érintkező-kiosztás: A modul két nyitó és két záró érintkezőfunkcióval rendelkezik. A két érintkezőcsoport lehetőséget ad több visszajelző áramkör kialakítására, például egy helyi jelzés és egy felügyeleti bemenet egyidejű kiszolgálására. A kapcsolási állapotokhoz tartozó vezetékjelöléseket a készülék bekötési dokumentációja szerint kell értelmezni.

Kapcsolási állapotok: A megadott működési leírás szerint a megszakító bekapcsolt (ON) állapotában az F12–F11 érintkezőpár zár, az F14–F11 pár nyit. Kikapcsolt vagy kioldott (OFF/TRIP) állapotában az F14–F11 érintkezőpár zár, az F12–F11 pár nyit. A második érintkezőcsoport F22–F21 és F24–F21 pontjai azonos logika szerint működnek.

Villamos terhelhetőség: A segédérintkező névleges termikus árama (Ith) 3 A. Az AC-15 használati kategóriában, 400 V AC feszültségen megadott kapcsolási áram 0,3 A. DC-13 használati kategóriában, 220 V DC feszültségen a kapcsolási áram 0,15 A. Ezek a jelző- és vezérlőáramkörök tervezéséhez használható adatok; a 3 A termikus áram nem azonos a 400 V AC melletti megengedett kapcsolási árammal.

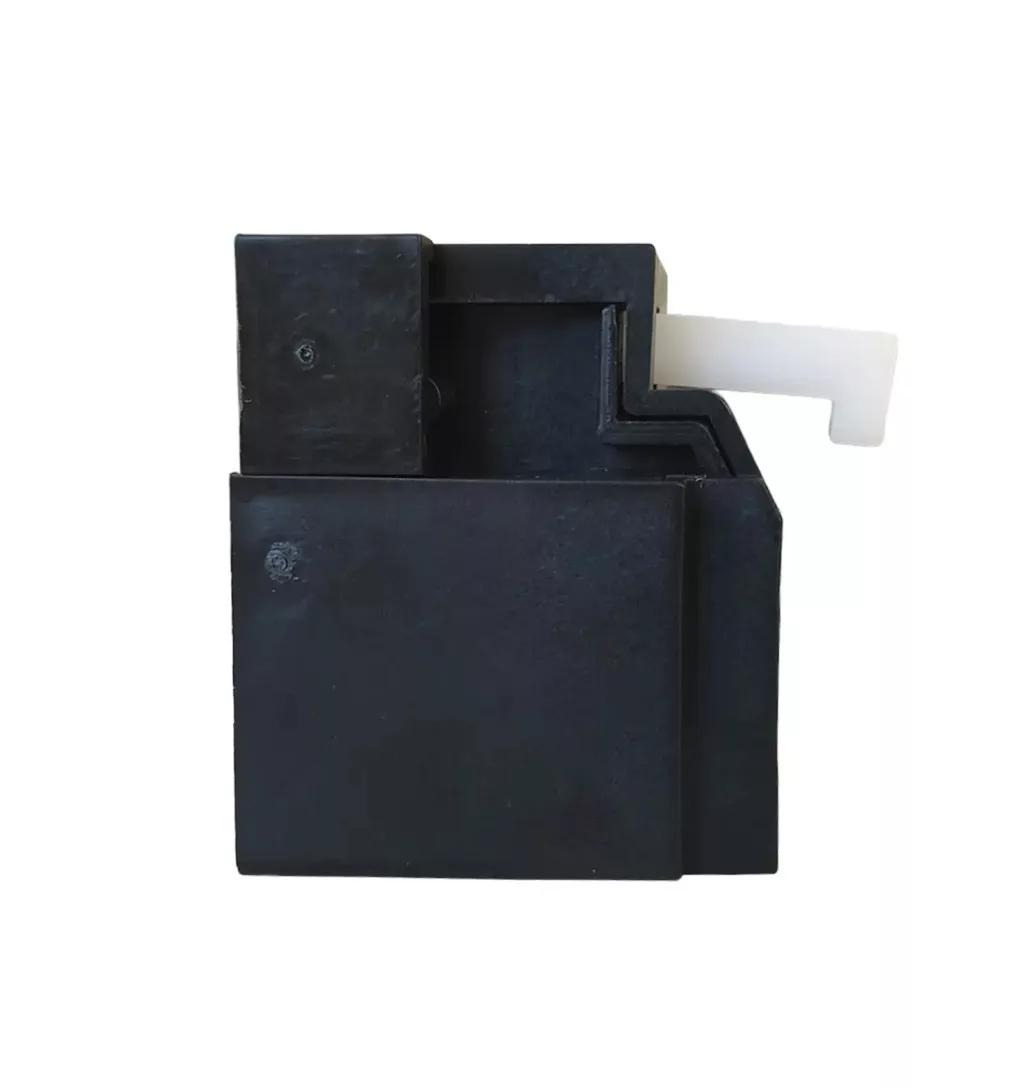

Bal oldali szerelés: A tartozék az erre kialakított OMC6 kompakt megszakítók bal oldalára szerelhető. Az előre vezetékezett megoldás csökkentheti a helyszínen szükséges vezetékezési előkészítést. A vezetékek hossza 60 cm, ezért a bekötési pontok elhelyezésekor ezt a méretet érdemes figyelembe venni. A beszerelés előtt ellenőrizni kell a megszakító pontos típusát, keretméretét, tartozékhelyének kialakítását és a vezetékek bekötési rendjét.

Kompatibilitás: A megadott termékadatok alapján a segédérintkező a 400 A, 630 A, 800 A és 1000 A keretméretű OMC6sm, hárompólusú kompakt megszakítókhoz készült. A megjelölt áramértékek a megszakítók keretméreteit azonosítják, nem a segédérintkező kapcsolási áramát. A modul önmagában nem alkalmazható megszakítóként vagy motoros működtetőként.

Rendszerintegráció: A segédérintkező alkalmas lehet PLC-, távfelügyeleti és épületautomatizálási jelzések kialakítására. A csatlakoztatott bemeneti kör villamos követelményeit, a kapcsolási áramot és a jelzési logikát minden esetben össze kell hangolni. Az OF állapotjelzés nem helyettesíti az önálló, kifejezetten hibakioldást jelző funkciót, ha a rendszernek külön kell megkülönböztetnie a kézi kikapcsolást és a védelmi kioldást.

Készülékméretek: A webshopban megadott készülékméret 50 mm hosszúság, 50 mm magasság és 38 mm szélesség. A termék szállítási tömegének megadott értéke 0,070 kg. Az előre kivezetett vezetékek hossza 60 cm; ez az adat nem a modul házméretét jelöli.

Műszaki jellemzők

Villamos és csatlakozási adatok

Készülékméretek

Kompatibilitás

A segédérintkező a megadott kompatibilitási adatok alapján az OMU System OMC6sm sorozat 400 A, 630 A, 800 A és 1000 A keretméretű, hárompólusú MCCB kompakt megszakítóinak bal oldali tartozékhelyéhez készült. A kompatibilitás ellenőrzésekor a megszakító pontos gyári típusszámát, keretméretét, kivitelét és a rendelkezésre álló tartozékhelyet is figyelembe kell venni. A modult a kapcsolási állapot visszajelzésére tervezték, nem a megszakító mechanikus működtetésére vagy a főáramkör terhelésének kapcsolására.
